芯片热固耦合有限元分析结构模型

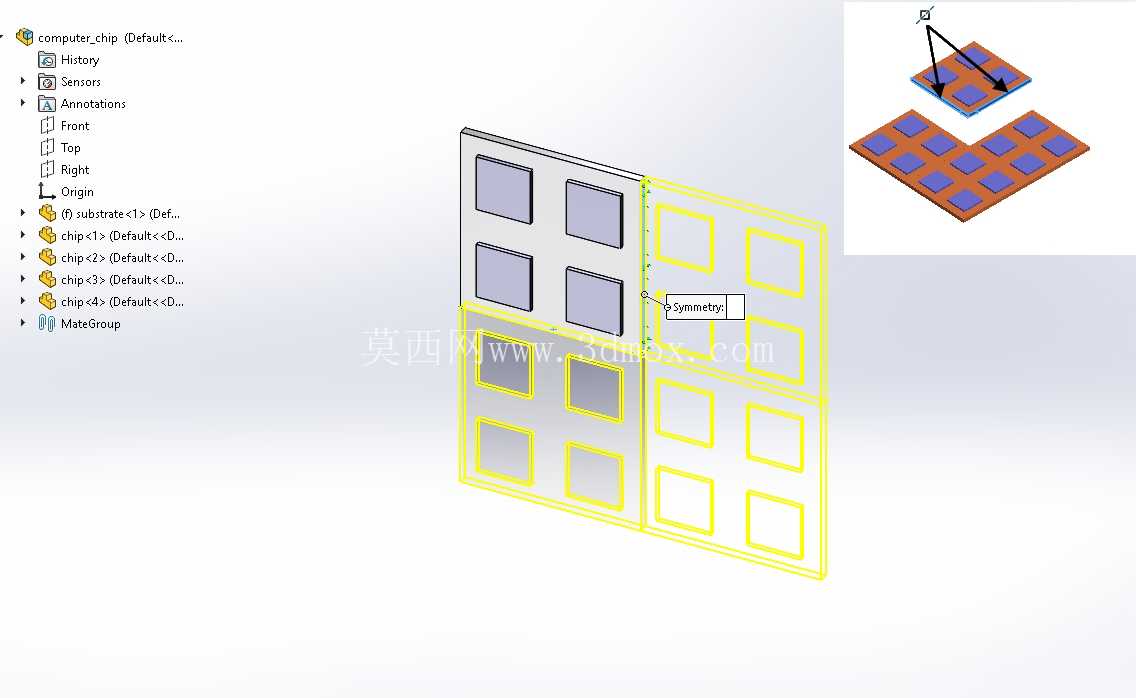

　　该模型针对高功率密度芯片封装的热可靠性验证场景搭建，核心服务于电源模块、工业控制板卡等场景下的芯片散热性能校核工作，可直接导入热仿真流程完成稳态、瞬态热载荷下的温度场分布计算，为封装结构优化、散热方案选型提供量化数据支撑。从结构组成来看，模型完整还原了芯片基板、四个功能芯片单元、外围焊球阵列的装配关系，基板采用常规FR-4环氧玻纤基材参数赋值，四个芯片单元按照实际功率等级差异化设置热生成率参数，焊球阵列按照BGA封装的标准节距排布，同时预留了导热垫、散热片等外接散热组件的安装贴合面，可根据实际应用场景快速拓展散热结构完成联合仿真。

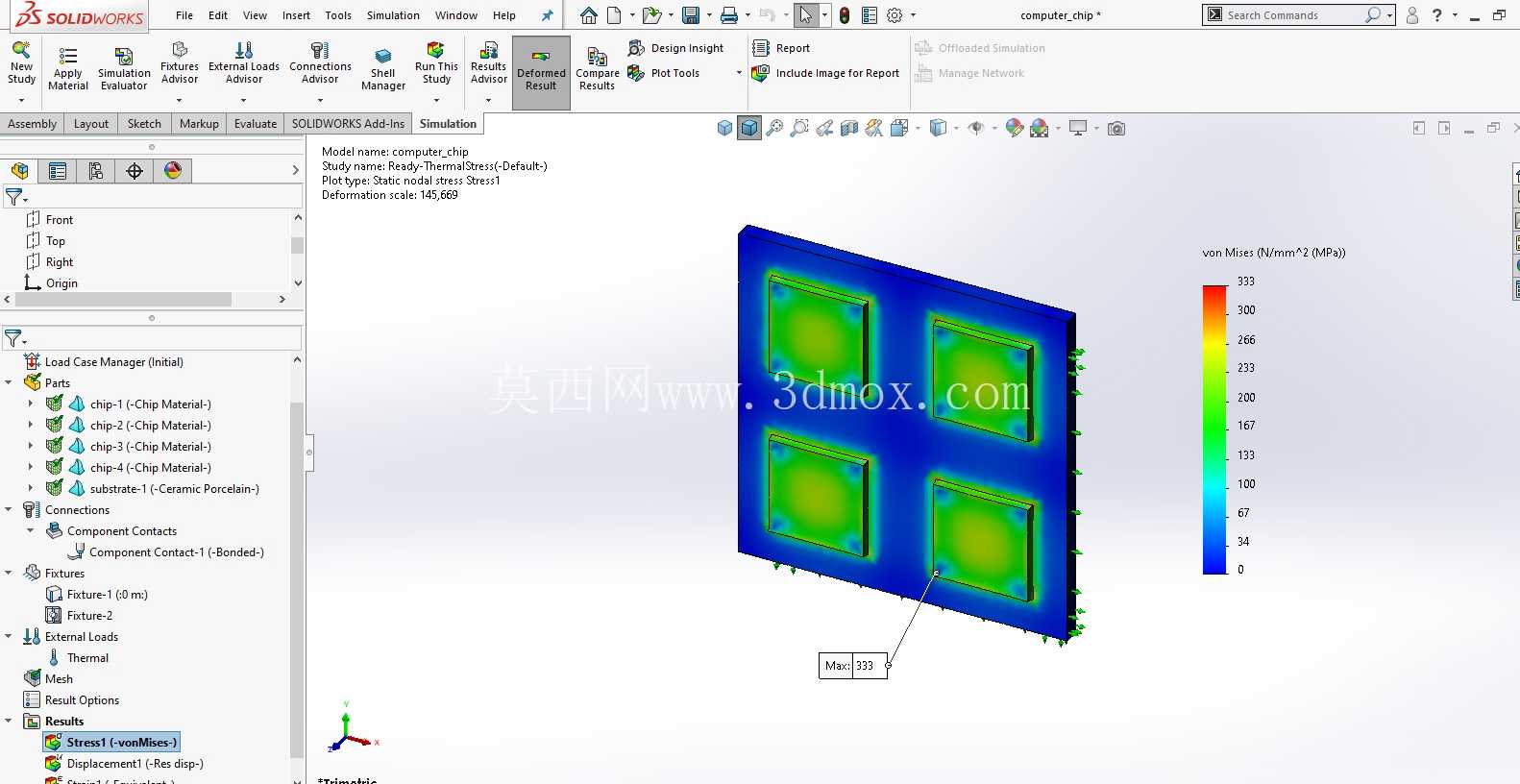

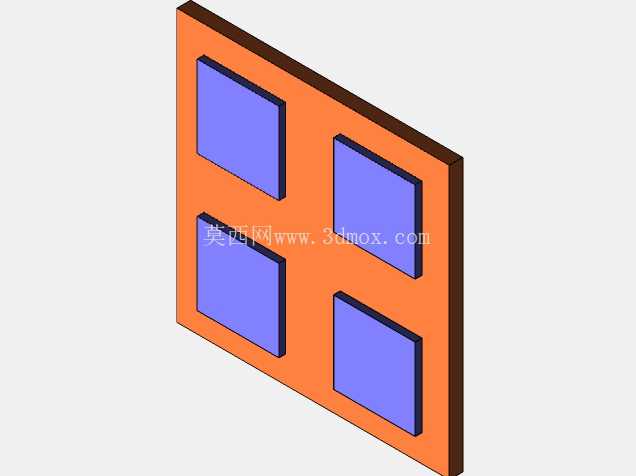

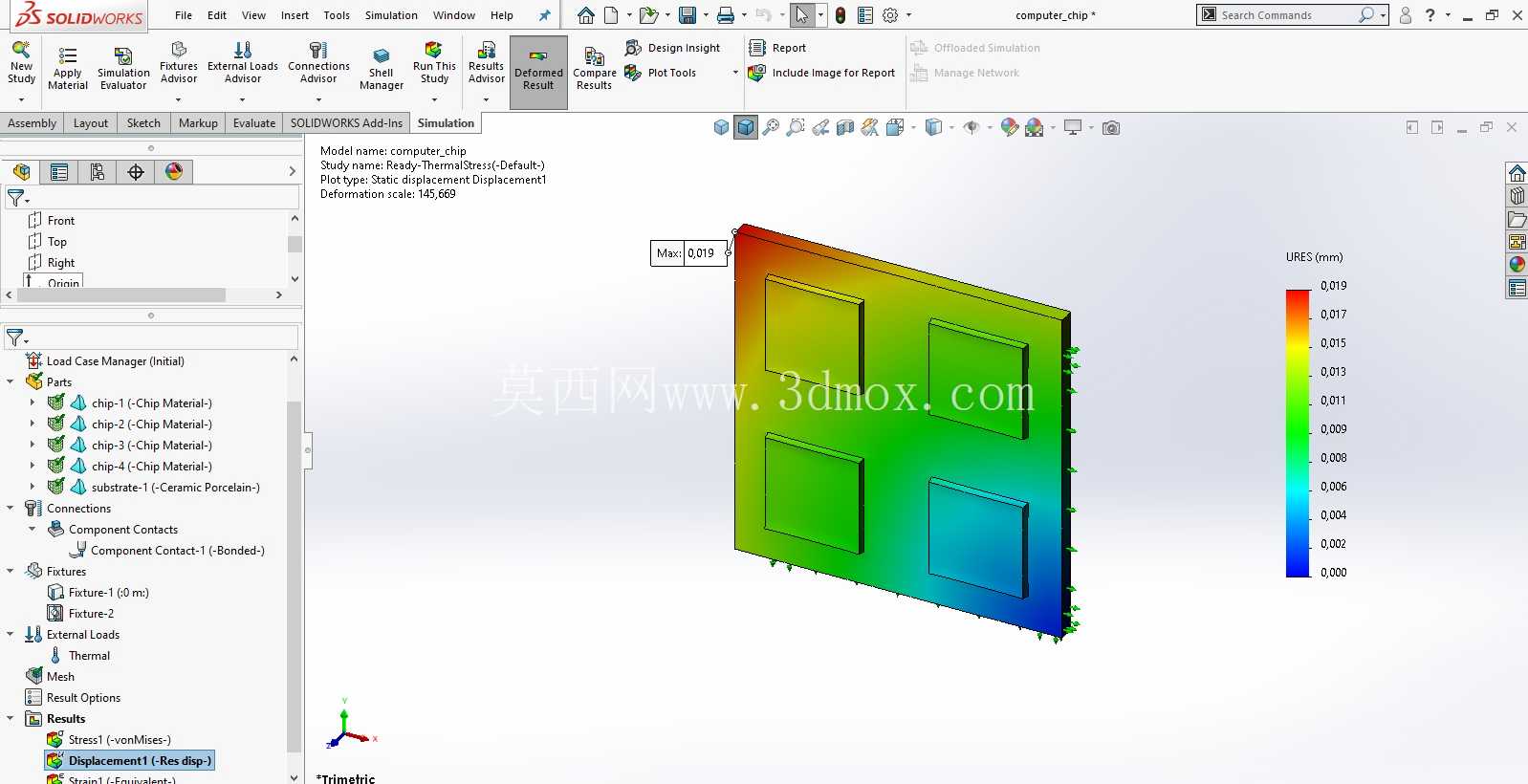

　　设计过程中优先考虑了热传导路径的还原精度，对芯片与基板的连接界面、焊球与基板的接触界面均设置了符合工程实际的接触热阻参数，避免理想化无热阻设置带来的仿真结果偏差，基板边缘的固定约束位置按照实际板卡安装的螺丝孔位设置，可同步计算热载荷下的结构热应力分布，匹配热固耦合分析的计算需求。外形尺寸方面，基板整体采用正方形轮廓，边长适配常规QFP封装的安装边界，厚度按照四层板的常规叠层厚度设置，四个芯片单元按照2×2阵列排布在基板中心区域，每个芯片的尺寸对应不同功率等级的裸片规格，焊球阵列沿基板四周边缘均匀排布，节距、焊球直径均符合行业通用的BGA封装规范，可直接匹配对应规格的PCB焊盘设计，无需额外调整安装尺寸即可完成板级装配的匹配校核。

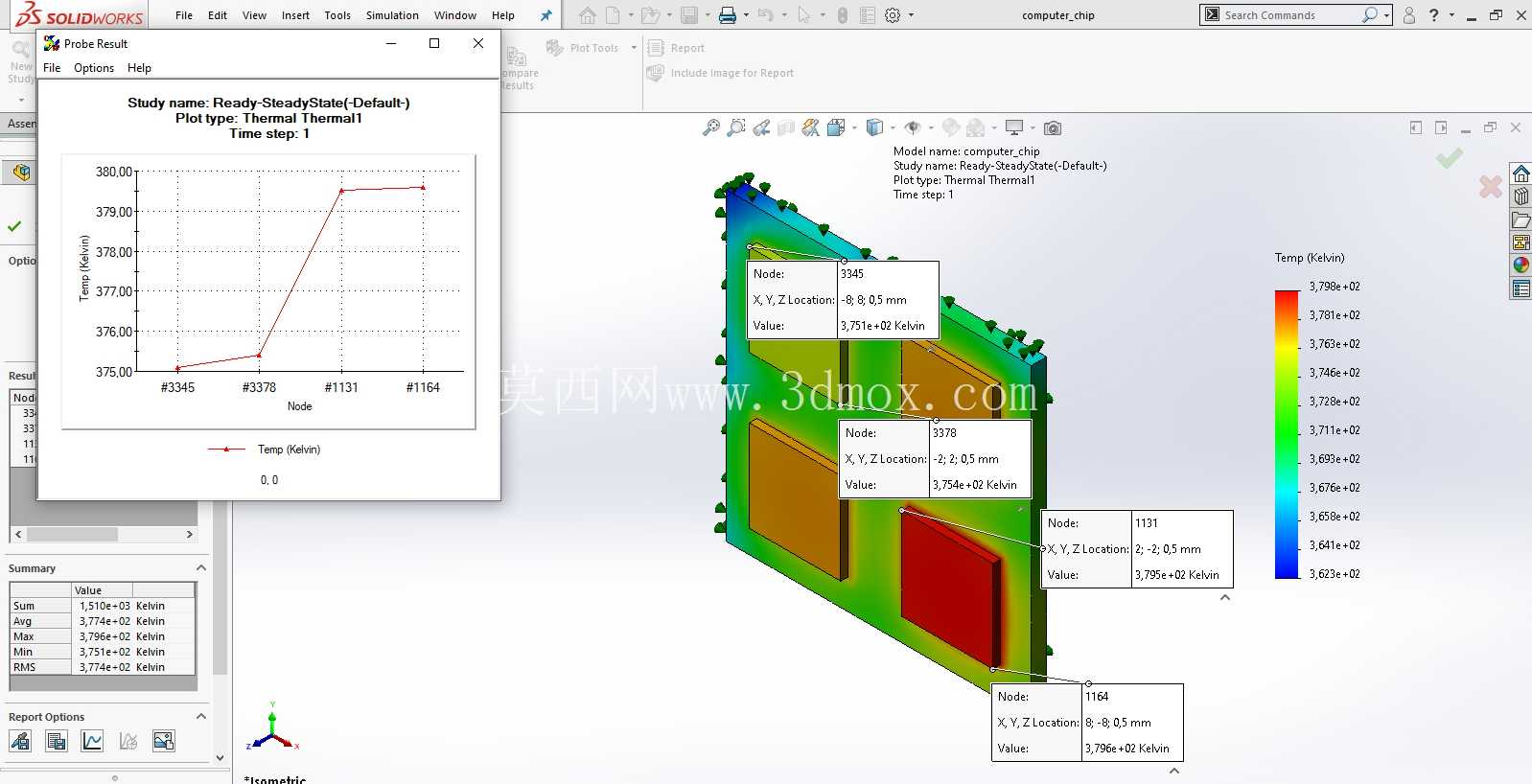

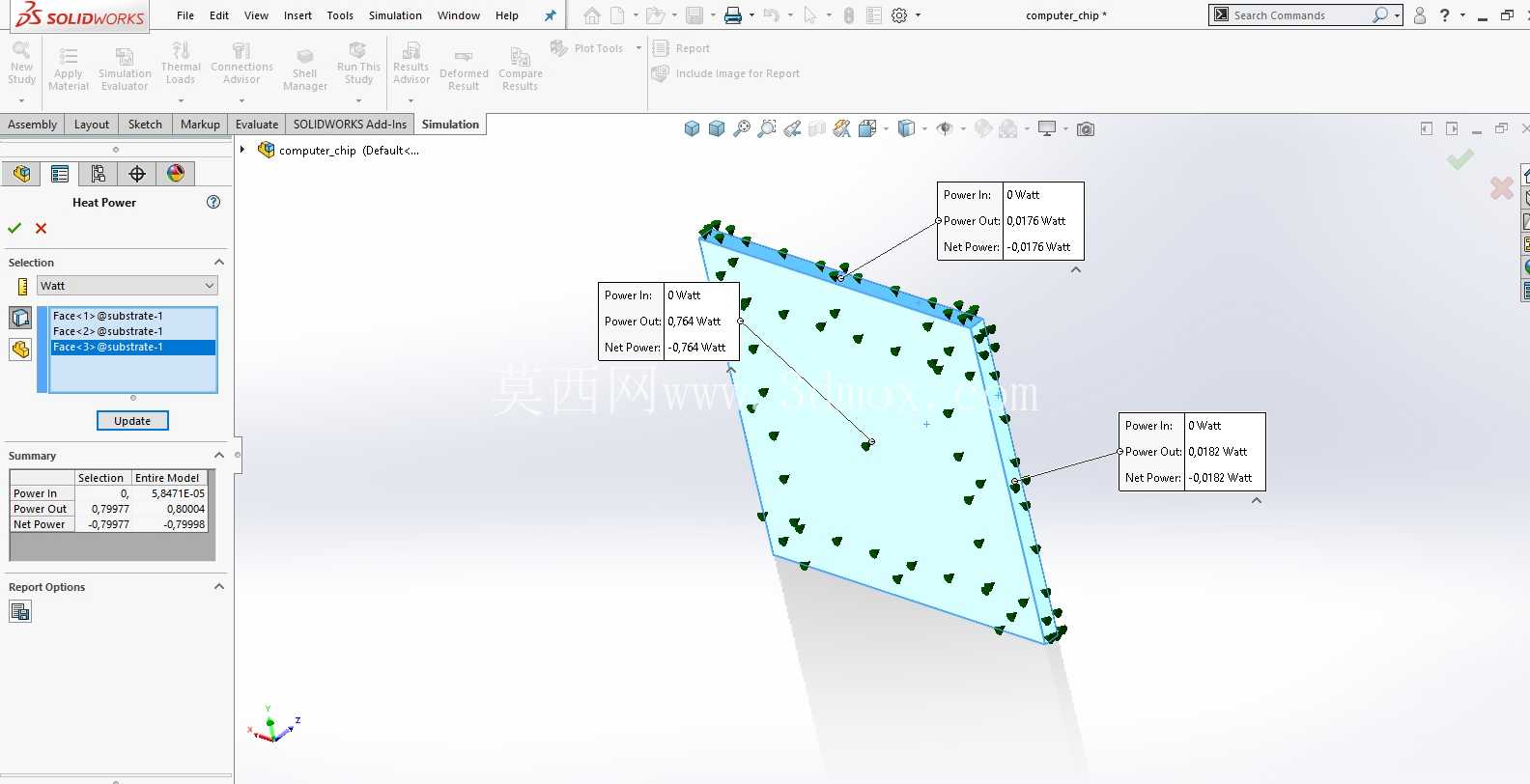

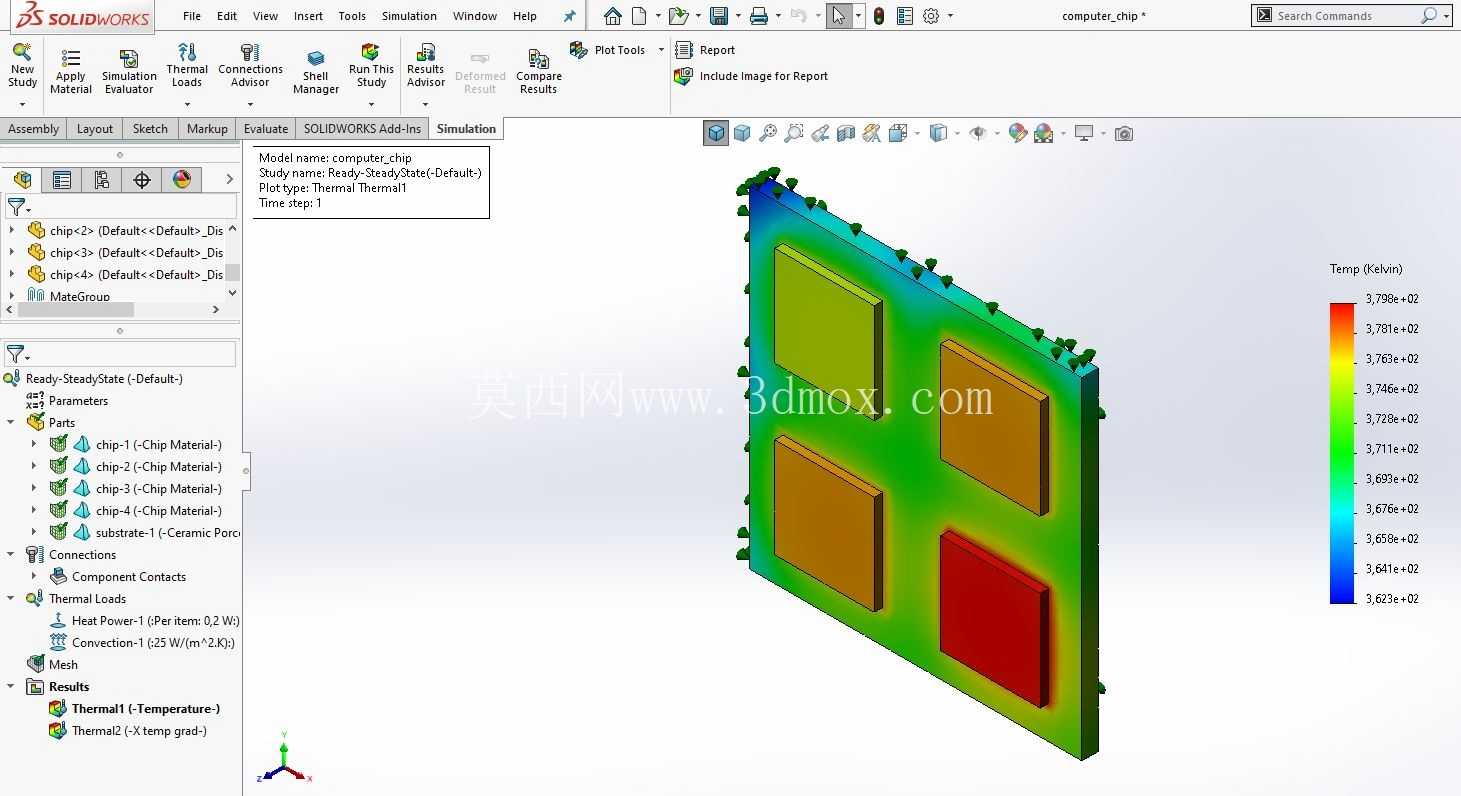

　　实际工程应用中，该模型可用于前期方案阶段的散热能力预判，通过调整芯片功率参数、基板导热系数、界面材料热阻等变量，快速迭代不同散热方案下的芯片结温、基板温度梯度分布数据，替代部分实物热测试环节，缩短研发周期；同时可通过热应力计算结果，定位热循环载荷下的结构应力集中区域，提前优化焊球排布、基板厚度等参数，降低封装层开裂、焊球疲劳失效的风险。模型的网格划分采用局部加密策略，对芯片核心发热区域、焊球连接区域设置更细密的网格尺寸，基板非核心区域采用粗网格平衡计算效率与精度，边界条件设置覆盖了自然对流、强制风冷等常见散热场景的对流换热系数参数，可根据实际使用环境快速切换边界条件完成计算，无需重新搭建基础模型框架。

　　针对电源类产品中芯片与周边磁性元件、功率器件的热耦合场景，模型还预留了周边器件热辐射、热传导的接口，可将周边器件的热耗参数导入后完成板级整体热场计算，更贴近实际产品的工作热环境，避免单芯片仿真结果与实际工况偏差过大的问题。
