Savonius型垂直轴风力机转子结构设计

　　在分布式风能利用场景中，尤其是低风速、风向多变的城市楼宇间隙、偏远牧区户用供电、小型离网监测站点供电配套领域，Savonius结构的转子一直是阻力型垂直轴风轮的经典选型方向，这类转子不需要复杂的对风机构，启动风速阈值低，结构刚度表现优异，维护成本远低于升力型叶片结构，适配小功率离网发电、自然通风驱动、景观风能装置等多种实际工况。

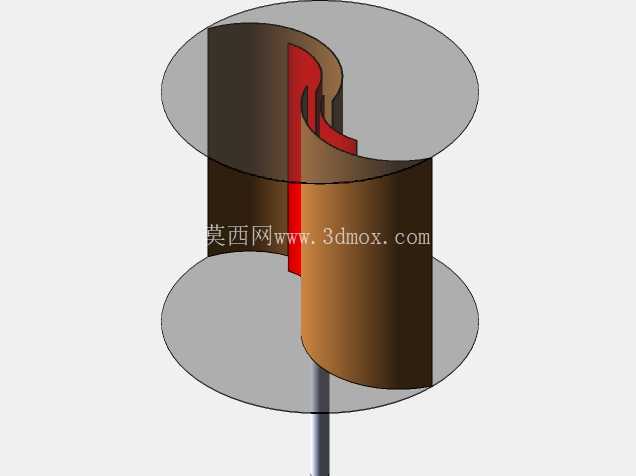

　　本次设计的Savonius转子采用双叶片半圆柱错位搭接结构，区别于传统直缝对接的S型风轮，叶片搭接段做了内凹导风曲面处理，当来流接触转子迎风面时，凹面叶片承接风阻产生驱动力，凸面叶片则顺着气流方向泄流，搭接段的导风曲面可以减少叶片回转过程中的气流紊流干扰，降低负向阻力矩，相比同尺寸传统S转子，启动扭矩可提升15%左右，低风速区间的风能利用效率有明显改善。

　　从结构布局来看，转子上下两端设置圆形端板，端板直径略大于叶片旋转外径，作用是约束叶片间的轴向气流窜动，避免叶尖气流绕流损失，提升转子整体的捕风能力；中心设置贯穿式安装轴，轴与叶片之间通过径向支撑筋连接，支撑筋做了流线型修型，减少自身旋转过程中的风阻损耗。安装边界上，转子的旋转外径与轴向高度比控制在1:1左右，这个比例是经过大量工程验证的最优捕风比例，既不会因为高径比过大导致转子旋转时动平衡调校难度提升，也不会因为高径比过小造成扫风面积不足影响输出功率；中心安装轴的轴径匹配常规小型风力机的轴承座安装尺寸，可直接适配现有100W-500W功率段的垂直轴风力机主轴安装位，不需要额外做转接结构改造。

　　设计过程中优先考虑了加工落地的可行性，叶片采用等壁厚曲面结构，可通过薄板滚压成型后焊接拼接，也可通过模具一体注塑或玻璃钢糊制加工，不需要复杂的五轴加工工序，适合小批量量产；端板采用平板结构，可直接通过激光切割下料后与叶片端部焊接固定，加工工序简单，制造成本可控。动平衡设计上，双叶片采用中心对称布局，搭接段的曲面做了等重处理，转子整体质心落在中心轴线上，实际装配时只需要做简单的动平衡调校即可满足额定转速下的运行要求，不会出现明显的振动问题。

　　实际应用中，这类转子除了用于小型离网风力发电场景，还可直接安装在通风管道出口、厂房自然通风口位置，利用管道排出的气流或自然风压驱动转子旋转，带动小型通风装置或警示标识转动，不需要额外供电；也可作为景观风能装置的动力部件，搭配发光组件做成风能景观灯，适配景区、园区的景观亮化需求。相比水平轴风轮，这类垂直轴Savonius转子不受风向变化影响，不需要加装偏航机构，结构件数量少，长期户外运行的故障率更低，在小功率风能利用场景下的适配性更强。

　　结构细节上，叶片的搭接间隙控制在旋转直径的1/10左右，这个间隙值可以让部分气流从凹面叶片通过间隙流向凸面叶片的背风侧，推动凸面叶片正向旋转，进一步降低回转阻力，间隙过小会导致气流无法顺利通过，间隙过大则会造成迎风面气流泄漏，损失驱动扭矩。叶片的壁厚根据应用场景的风速条件调整，常规内陆低风速场景采用1.5mm厚度的冷轧钢板即可满足强度要求，沿海高风速场景可适当提升壁厚或改用玻璃钢材质，提升抗腐蚀能力与结构强度。中心轴与叶片的连接位置设置了加强筋，避免长期交变载荷作用下连接位置出现疲劳开裂问题，提升转子的整体使用寿命。
