小型水下遥控潜器结构设计方案

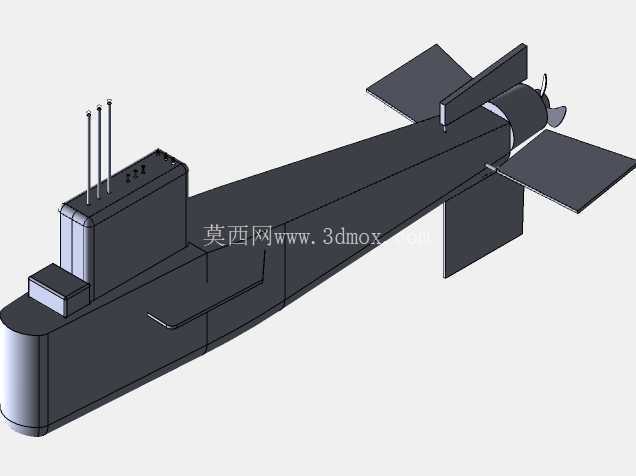

　　尾部采用单螺旋桨推进布局，配合十字形布置的四片尾舵，能够实现潜器水下航行的航向调整、俯仰姿态控制与横滚稳定，尾舵的安装位置与螺旋桨保持了足够的安全距离，既能够让螺旋桨推出的水流直接作用于舵面提升操纵效率，也避免舵叶与螺旋桨发生运动干涉。从实际应用场景来看，这类小型水下遥控潜器可适配近岸浅水区的水下管线巡检、水产养殖区的网箱状态排查、小型水域的水下障碍物探测、水下科考的近程影像采集等场景，相较于大型作业级ROV，这类小型潜器的部署门槛更低，不需要配套大型收放设备与大功率甲板供电单元，单人即可完成岸边或小型船只上的投放与回收作业。这款水下遥控潜器的整体结构采用流线型回转体主舱设计，核心思路是在有限的舱体容积内，平衡水动力阻力、内部器件安装空间与外部功能组件的布局合理性，主舱段采用分段式密封结构，前段为圆弧整流头罩，能够降低潜器在水下航行时的迎流阻力，减少航行过程中水流对姿态稳定性的干扰，中段为设备安装主舱，预留了控制电路、动力供电模块、信号传输模块的安装位，舱体上表面凸起的围壳结构集成了通信天线、状态指示灯与信号收发组件，围壳与主舱的衔接处做了圆弧过渡处理，避免直角结构带来的紊流影响。

　　设计过程中针对安装边界做了多轮调整，主舱的外径尺寸控制在适配常规密封端盖标准件的范围内，能够直接选用成熟的径向密封与端面密封组合方案，降低密封结构的开模与加工成本，围壳上的三根天线采用直立式布置，安装基座做了密封穿舱处理，天线的高度控制在潜器正浮状态下露出水面即可完成信号传输的范围，避免过高的天线增加潜器航行时的风阻与水下挂碰风险。主舱侧面预留了外挂功能模块的安装接口，可根据作业需求加装水下摄像头、小型机械抓取夹具、水质检测传感器等拓展组件，接口采用统一的密封快拆设计，不需要对主舱结构做二次改造即可完成功能模块的更换。

　　潜器的重心布置在浮心以下的位置，能够保证潜器在水下失去动力时自动回正到正浮姿态，降低失控沉没的风险，压载块的安装位置设置在主舱底部的可拆卸舱段内，可根据搭载的拓展模块重量调整压载块的配重量，保证潜器在不同载荷配置下都能保持合适的浮力储备与姿态稳定性。尾轴的穿出位置采用双重密封结构，一道为动密封件适配螺旋桨轴的转动工况，一道为静密封件固定尾轴套筒，能够有效避免水下高压环境下的舱体渗水问题。舵面采用薄板结构，在保证足够结构强度的前提下尽可能降低舵面的重量与水阻，舵机的安装位设置在主舱尾部的密封舱段内，舵机输出轴通过密封连轴件与舵面连接，不需要将舵机暴露在水体中，提升了动力组件的使用寿命。

　　整体外形没有多余的外凸结构，所有外部组件都做了圆角或流线型处理，能够减少潜器在水草密集水域航行时的水草缠绕概率，也能降低在狭窄水下空间作业时的磕碰卡滞风险。在结构建模过程中，所有配合面都预留了合理的公差带，密封件的安装槽尺寸严格对应所选密封件的规格参数，避免因尺寸偏差导致密封失效，各组件的装配顺序按照实际组装流程做了干涉检查，确保从内部器件安装到外部组件固定的全流程都不会出现装配冲突，主舱的分段连接位置采用法兰式螺栓紧固结构，配合密封垫实现舱段间的密封连接，拆卸维护时不需要破坏舱体结构即可完成内部器件的检修更换。
