便携框架式丁烷储运气瓶结构设计

　　在户外作业、便携燃气供应、小型实验供气这类场景里，传统丁烷气瓶要么是裸瓶结构，运输过程中容易磕碰阀体造成泄漏风险，要么配套的储运架和瓶体分离，现场转运时需要额外捆扎，效率极低。这款带一体式框架的丁烷气瓶，核心就是解决零散气瓶转运、临时存储过程中的防护与便携性矛盾，从结构根源上减少储运环节的安全隐患。

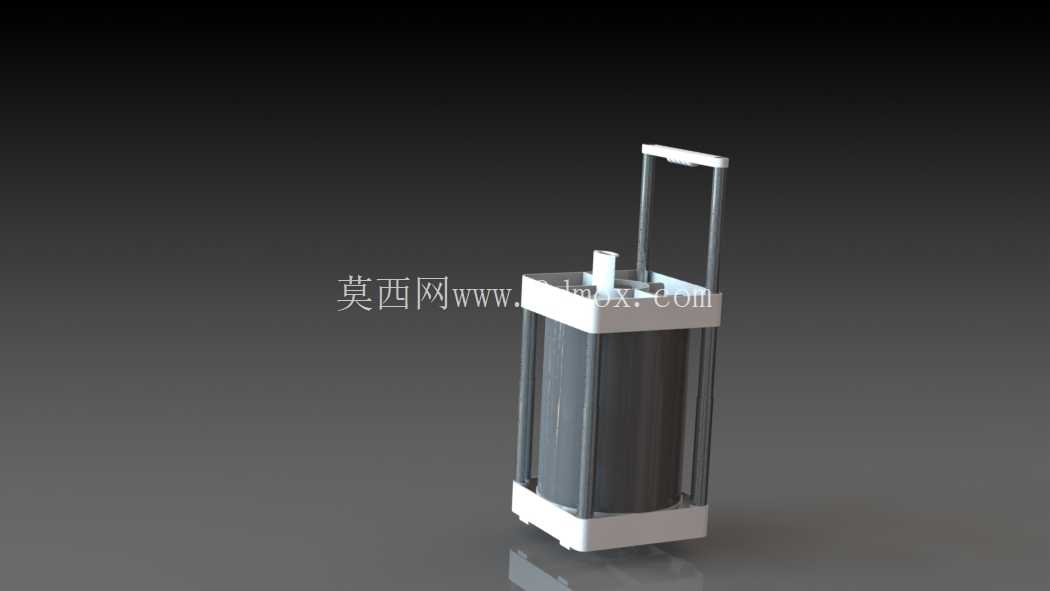

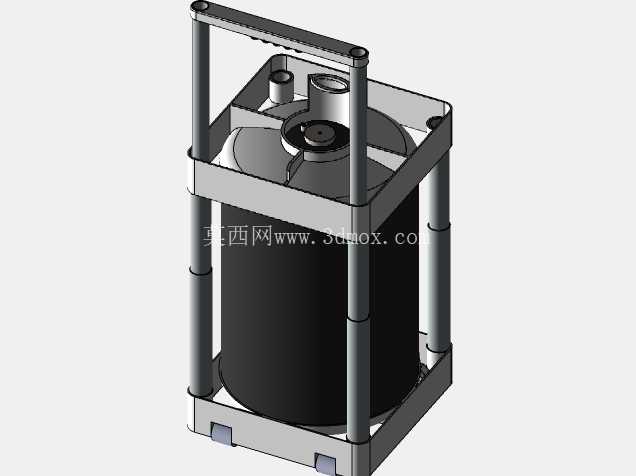

　　从功能特性来看，瓶体主体采用承压储腔结构，外部的框架不是简单的装饰件，上下两端的硬质端盖直接卡在瓶体的上下封头位置，四根竖向支撑杆沿瓶身圆周均匀分布，刚好避开瓶身的焊缝区域，不会对承压壳体造成额外的局部应力集中。顶部的伸缩拉杆是和上框架端盖做了集成设计，拉杆收回时完全嵌入上框架的预留槽内，不会突出瓶体轮廓，堆码存储时不会和上层物件干涉；拉出后长度适配成年人自然握持的高度，单人即可拖动整瓶转移，不需要额外配备搬运小车。底部的端盖做了加宽的平面设计，放置时接触面积比传统裸瓶的底圈大60%以上，在不太平整的临时作业面放置也不容易倾倒，同时端盖边缘做了15度的倒角，即使小角度倾斜也能靠自重回正。

　　设计思路上没有沿用传统气瓶“先做瓶体再加装附件”的思路，而是把储运框架和瓶体作为一个整体结构做协同设计。首先确定的是储腔的有效容积，匹配常规户外作业单日的丁烷消耗量，避免容积过大造成单瓶过重，单人无法搬运；再根据储腔的外径尺寸，确定框架的内圈轮廓，让支撑杆和瓶身之间预留2mm的间隙，既不会因为间隙过大造成框架晃动，也不会因为间隙过小在瓶体充放气温度变化时挤压瓶壁。阀体的安装位置特意做了内凹设计，整个阀体接口完全处于上框架端盖的轮廓范围内，即使气瓶倾倒，最先接触地面的是框架端盖，不会直接撞击阀体造成阀芯变形或者接口断裂，这一点在工地、户外露营这类地面杂物多、容易磕碰的场景里实用性极强。

　　外形尺寸方面，整瓶收缩拉杆后的总高度控制在常规车载储物格的高度范围内，直径刚好适配常见的气瓶固定卡扣尺寸，不需要额外定制固定件就能直接装在现有便携设备的气瓶位上。安装边界上，底部端盖预留了两个M6的螺纹安装孔，需要固定在操作台或者移动小车上时，直接用螺栓穿过安装孔就能固定，不需要额外做抱箍；顶部的出气接口采用标准的通用丁烷气接口尺寸，和市面上常见的减压阀、燃气管路完全兼容，不需要额外做转接头。

　　实际使用中，这种框架式结构还有一个容易被忽略的优势，就是多瓶堆码时，上层气瓶的底部端盖刚好可以卡在下层气瓶上框架端盖的定位槽里，运输过程中不会出现滑瓶的问题，不需要额外用绑带多层固定。框架的所有棱边都做了圆角处理，搬运时不会划伤手部，竖向支撑杆的表面做了防滑纹理，即使戴劳保手套也能牢靠抓持，短距离抬运时不需要额外抓握瓶身。和传统裸瓶加外置搬运架的方案相比，这种一体化设计减少了附件丢失的风险，不需要在使用前临时组装搬运结构，拿到气瓶就能直接转运、使用，对于需要频繁更换作业点位的场景来说，能节省不少准备时间。

　　在结构强度校核上，框架采用和瓶体热膨胀系数接近的材质，避免高低温环境下框架和瓶体之间产生过大的装配应力，上下端盖和支撑杆的连接采用嵌入式卡扣加铆接的固定方式，比单纯的粘接或者螺丝连接抗振性更强，在乡村非铺装路面运输时，不会因为长期颠簸出现框架松动的问题。瓶身和框架之间的预留间隙，也能在瓶体出现少量结霜时，给空气流通留出空间，避免框架和瓶身冻粘在一起。
