盘式轮毂轴承三维结构设计模型

项目分类:通用机械零部件 发布时间:2025-02-16 ID:934647
  • 盘式轮毂轴承三维结构设计模型

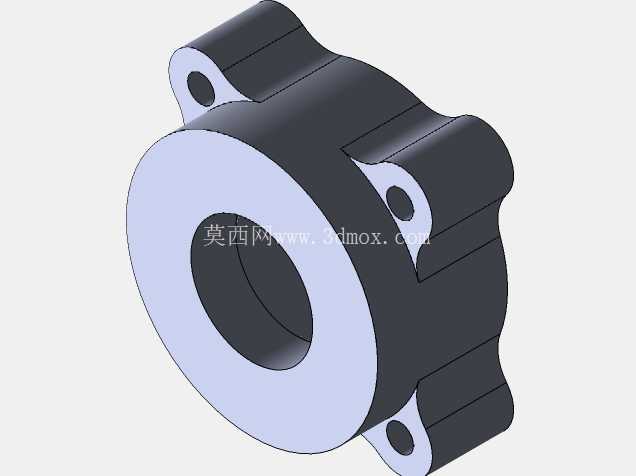

  在商用车轮端、非道路移动机械行走机构、小型电动代步车轮毂总成的设计迭代过程中,盘式轮毂轴承的结构合理性直接决定了轮端系统的承载能力、回转精度与维护周期,这类集成化的轮端支撑部件,替代了传统分散式轴承+轮毂座的组合结构,能够在紧凑的安装空间内同时承受径向载荷、双向轴向载荷以及行驶过程中产生的冲击弯矩,是行走系统轮端模块的核心承载部件。从实际应用场景来看,这类盘式结构的轮毂轴承多用于对安装空间有严格限制、轮端轴向尺寸受限的车型或设备上,相比传统圆锥滚子轴承成对安装的结构,集成式盘式轴承将安装法兰与轴承外圈做一体化设计,省去了额外的轴承座加工与装配工序,能够有效降低轮端总成的装配累积误差,提升轮端回转的同轴度。从结构设计思路来看,该轴承主体采用阶梯式环形承载结构,中心通孔为轮毂轴穿装定位通道,内圈滚道与中心孔保持严格的同轴度公差,外圈延伸出的三耳式安装法兰盘,沿轴承外圈周向均匀分布,每个法兰耳上设置有贯通的安装螺栓孔,用于将轴承外圈与转向节或车架固定端刚性连接,法兰耳与外圈主体之间做了大圆弧过渡处理,避免应力集中导致的法兰根部断裂问题,这一细节设计在承受路面冲击载荷时尤为关键,很多早期失效的盘式轴承都是因为法兰根部圆角过小,在交变冲击载荷下出现疲劳裂纹。

  轴承外圈的外轮廓采用多段圆弧与平面组合的非圆结构,并非规则的圆柱形,这种设计一方面是为了适配周边制动盘、转向拉杆的安装避让需求,另一方面能够在不增加整体重量的前提下提升外圈的结构刚度,避免外圈在重载下出现形变导致滚道卡滞。从安装边界尺寸来看,该轴承的中心通孔直径适配常规中小吨位设备的轮毂轴径,法兰安装孔的中心距与行业通用的三螺栓轮端安装规格匹配,整体轴向厚度控制在紧凑范围内,能够为制动盘、轮毂轮辐的安装预留足够的轴向空间,安装时仅需要将轴承内圈压装到轮毂轴的轴颈上,通过轴肩实现轴向定位,再通过法兰盘上的三个螺栓将外圈与固定端连接,即可完成轮端支撑结构的装配,相比传统结构减少了至少两道装配调整工序,也避免了传统轴承安装时间隙调整不当导致的早期磨损问题。从功能特性上看,这种盘式集成结构的轴承,滚道采用优化的接触角设计,在承受车辆垂直方向的径向载荷时,能够将载荷均匀分布到两列滚动体上,在车辆转向、侧倾时产生的轴向载荷,也可以通过对应方向的滚道承受,不会出现单列轴承过载的情况;一体化的法兰结构省去了外圈与轴承座之间的配合公差,能够避免配合面之间的微动磨损,很多传统分散式结构的轮端故障,都来源于外圈与轴承座配合间隙变大后产生的微动磨损,最终导致轴承外圈走圈、固定失效,而集成式法兰结构从根源上规避了这一故障点。

  在三维建模过程中,这类零件需要重点关注几个关键公差的配合:首先是中心安装孔与滚道的同轴度,这直接决定了轴承装配后的回转精度,如果同轴度超差,会导致轮端转动时出现摆振,加剧轮胎的不均匀磨损;其次是法兰安装孔的位置度,三个安装孔的中心必须位于同一分度圆上,且与轴承中心保持严格的位置度公差,否则安装时会出现螺栓强制装配的问题,导致轴承内部产生附加预应力,大幅缩短轴承的使用寿命;另外法兰根部的过渡圆角需要严格按照载荷计算的结果设计,既不能因为圆角过大影响周边零件的安装,也不能因为圆角过小导致应力集中。

  在实际选型替换过程中,这类盘式轮毂轴承需要匹配对应的轮毂轴轴颈公差、安装螺栓的强度等级,同时要确认周边制动部件的回转边界,避免轴承安装后与制动卡钳、防尘罩等部件出现运动干涉;相比传统的分离式轴承结构,这种集成盘式结构的轴承虽然单件加工成本略高,但从整个轮端总成的全生命周期成本来看,由于装配工序减少、故障率降低、维护周期延长,整体的综合成本反而更低,这也是近年来中小吨位行走设备轮端结构逐步向集成化盘式轴承发展的核心原因。在建模细节处理上,轴承的密封槽结构设置在内圈与外圈的两端配合位置,用于安装橡胶密封圈,避免行驶过程中泥水、粉尘进入轴承滚道内部,同时防止轴承内部的润滑脂泄漏,这一结构的尺寸设计需要匹配标准密封圈的规格,保证密封唇口与内圈密封面的接触压力处于合理区间,压力过大会增大转动阻力、加剧密封件磨损,压力过小则会导致密封失效。
