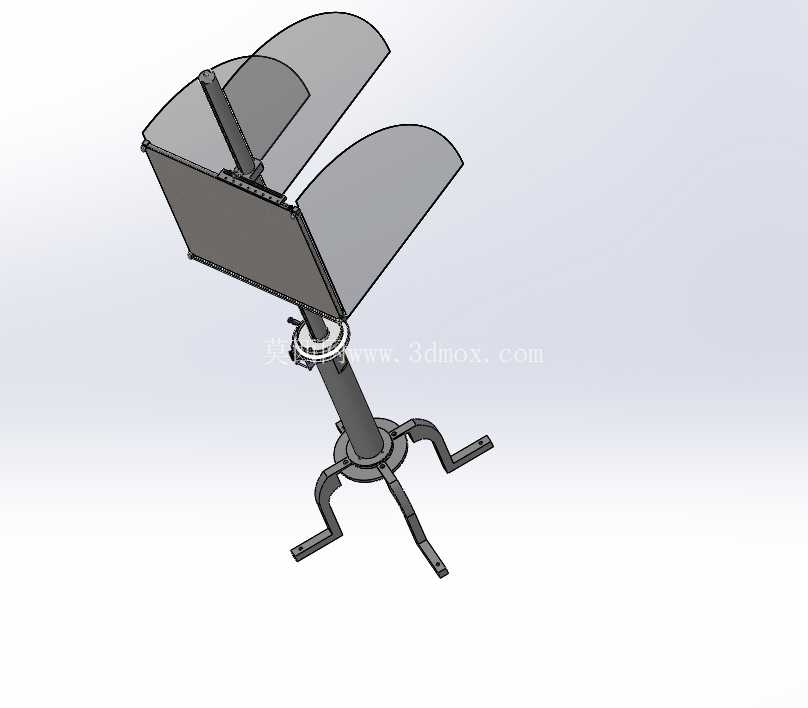

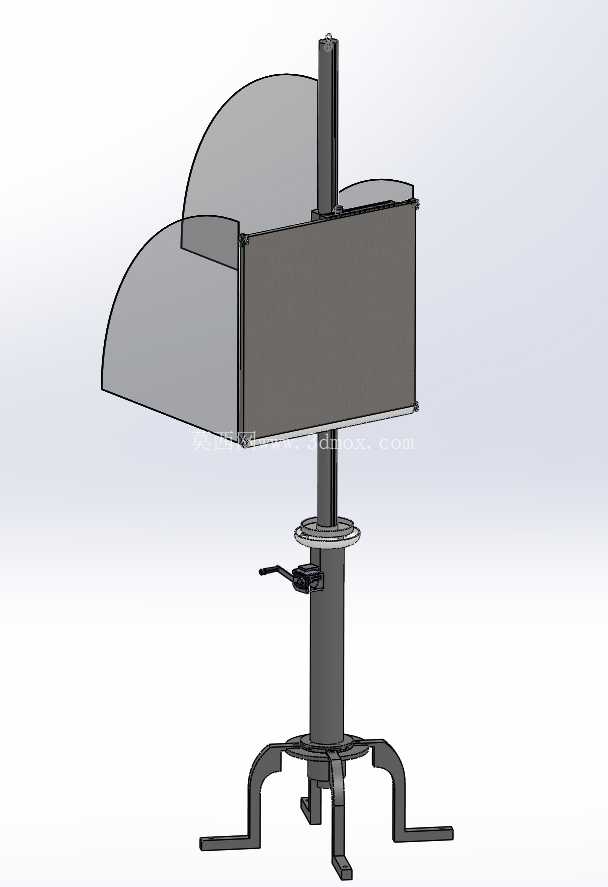

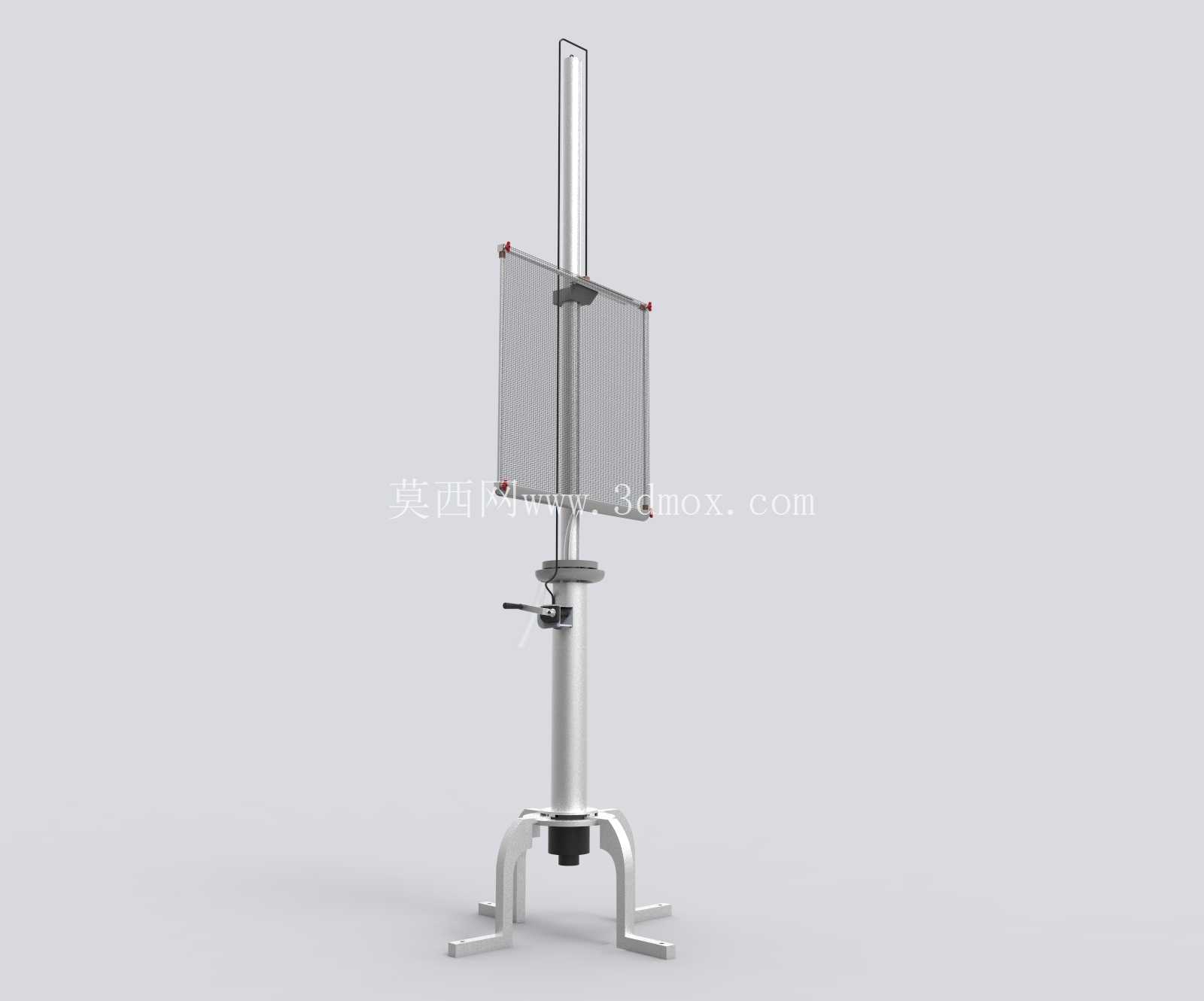

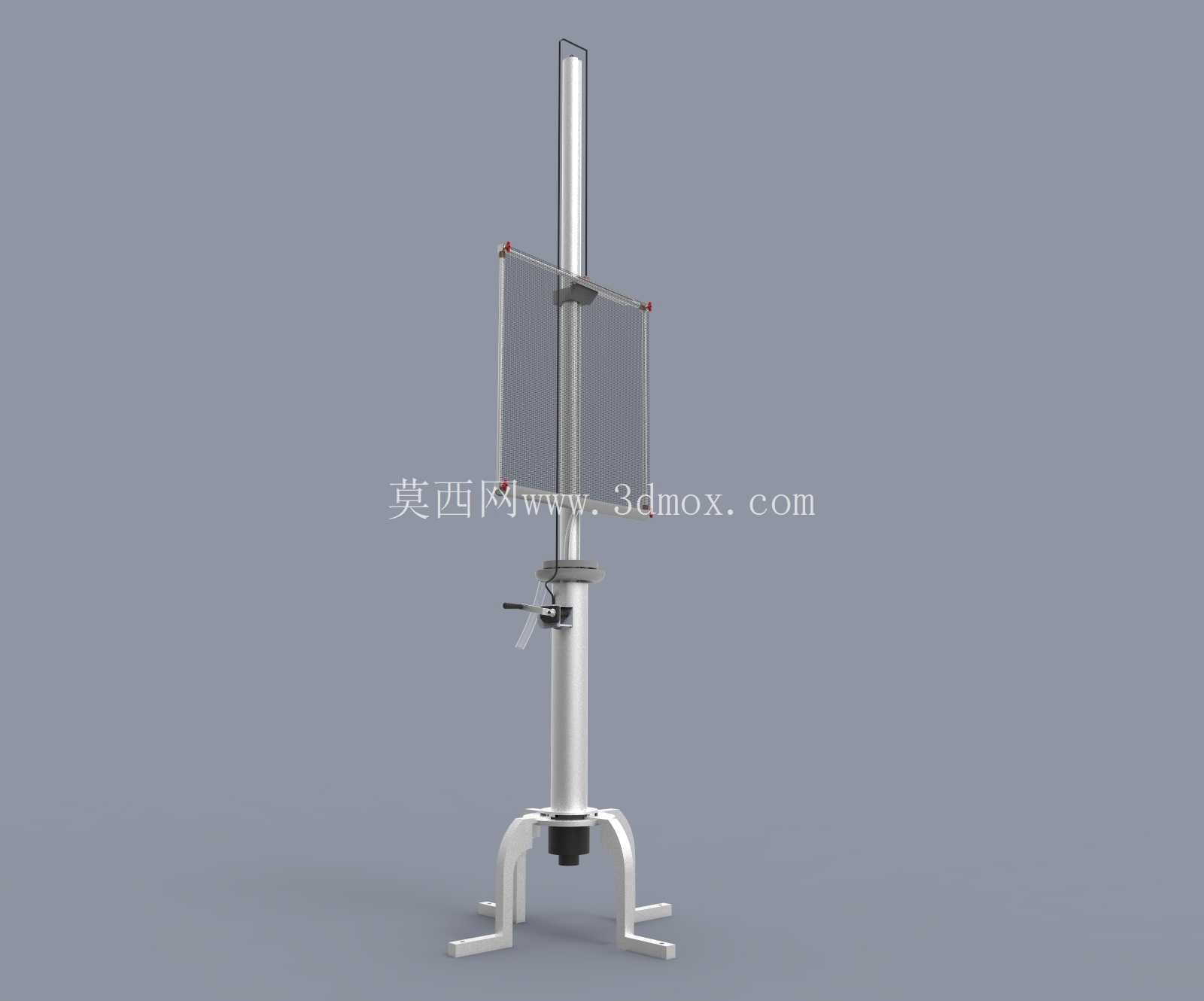

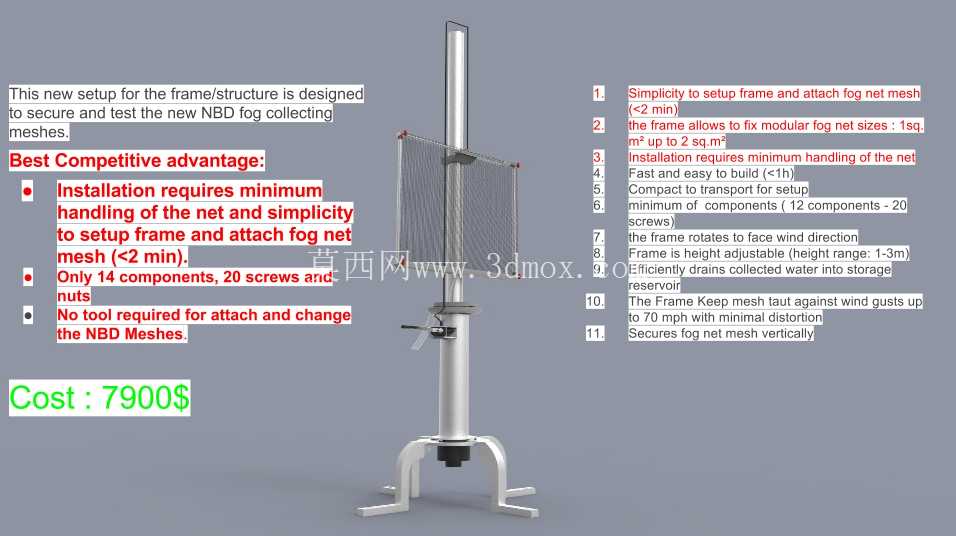

立式纳米材料制备支撑调节装置结构

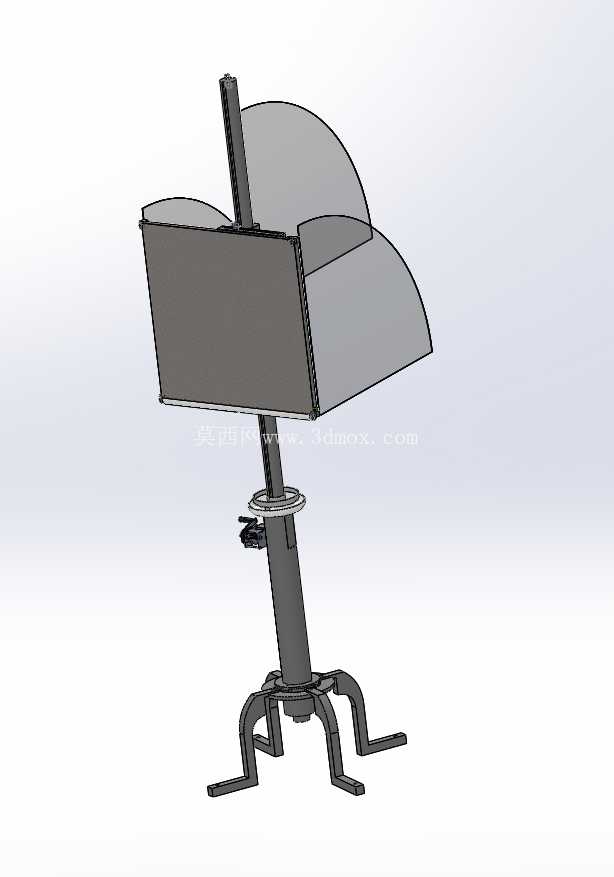

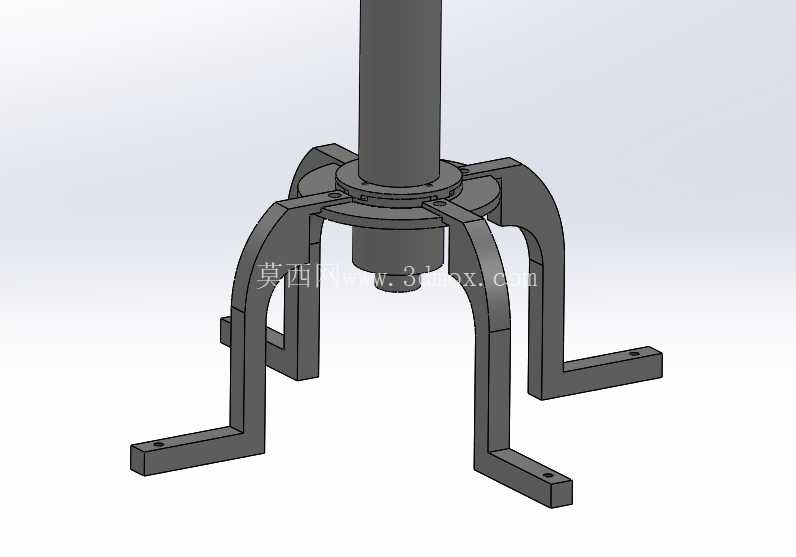

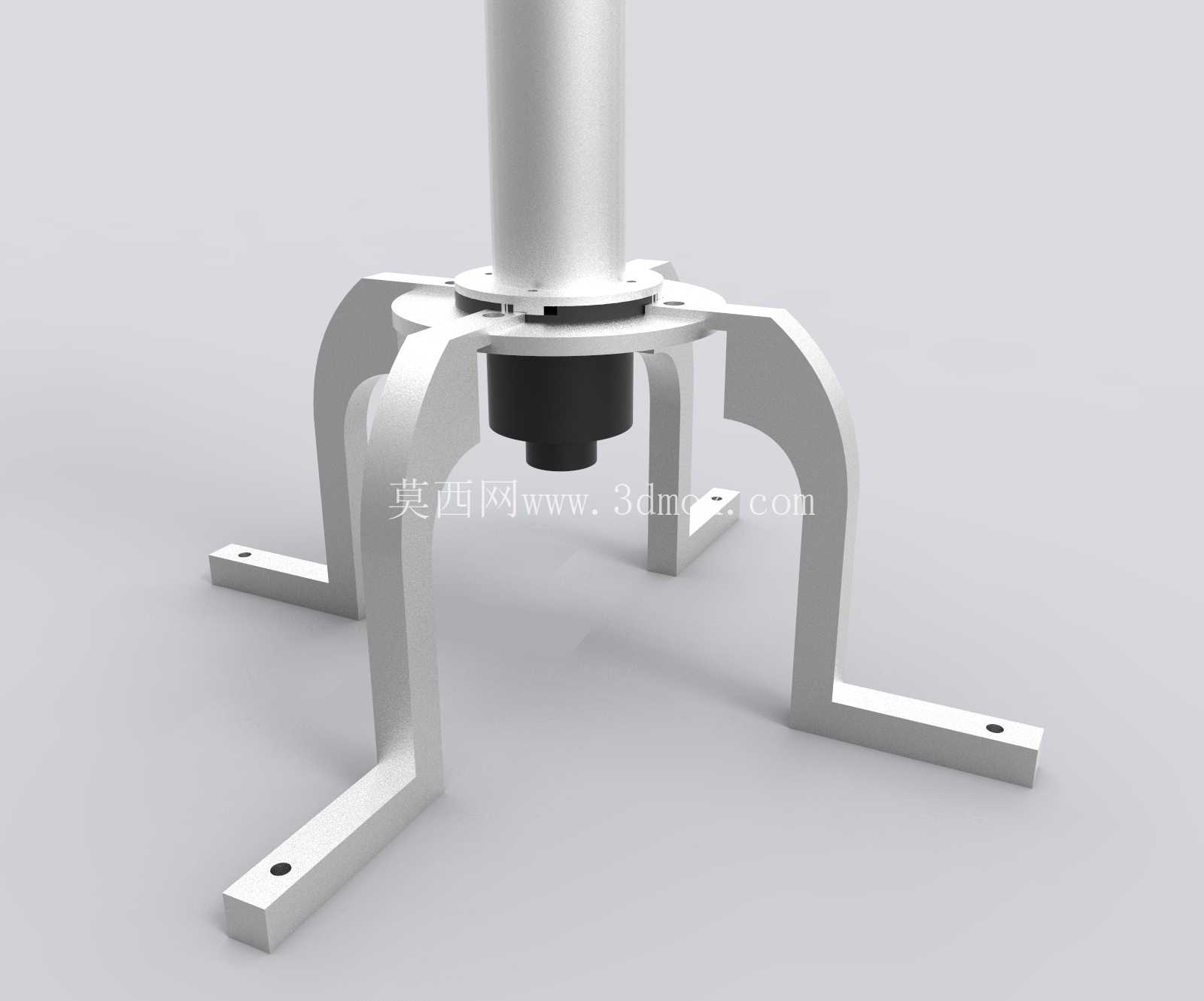

　　该结构主要面向实验室纳米材料制备场景的支撑需求设计，适配薄膜类纳米基材的垂直挂装作业，在纳米材料沉积、表面改性、镀膜处理等实验工序中，为待处理基材提供稳定的装夹定位基础，避免基材在处理过程中出现晃动、偏移导致的成膜不均、基材形变等问题。从结构组成来看，底部采用三爪式支撑脚设计，三个支脚沿立柱周向120°均匀分布，每个支脚末端做水平延展的触地平面设计，无需额外地脚固定即可在平整实验台面上获得足够的支撑稳定性，支脚与中心立柱的连接位置设置有加强筋结构，可抵消上部装夹结构带来的倾覆力矩，即使装夹大尺寸基材时也能保持整体结构不发生侧翻。

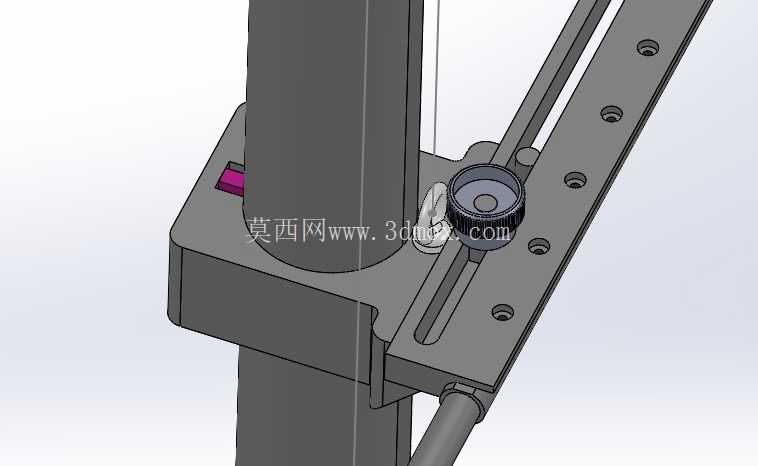

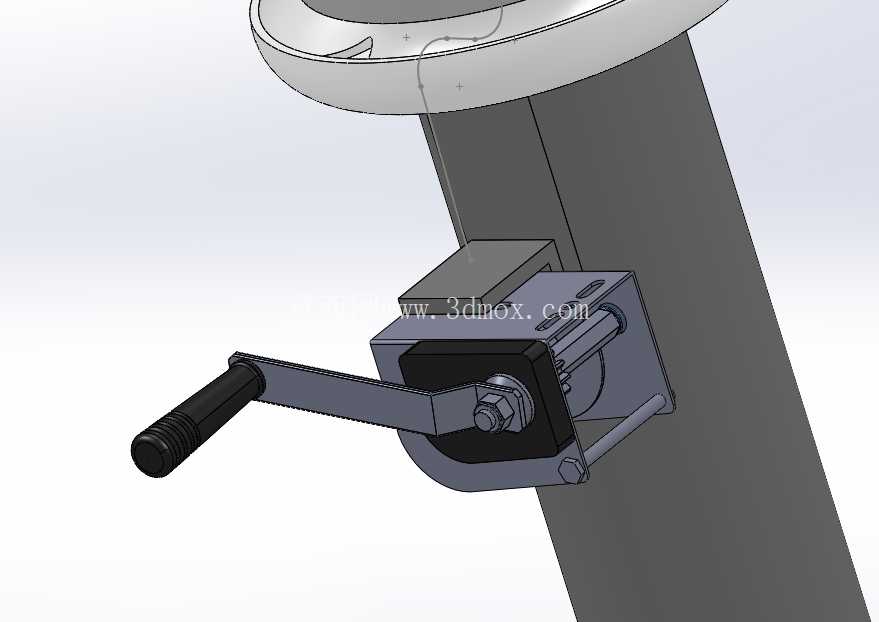

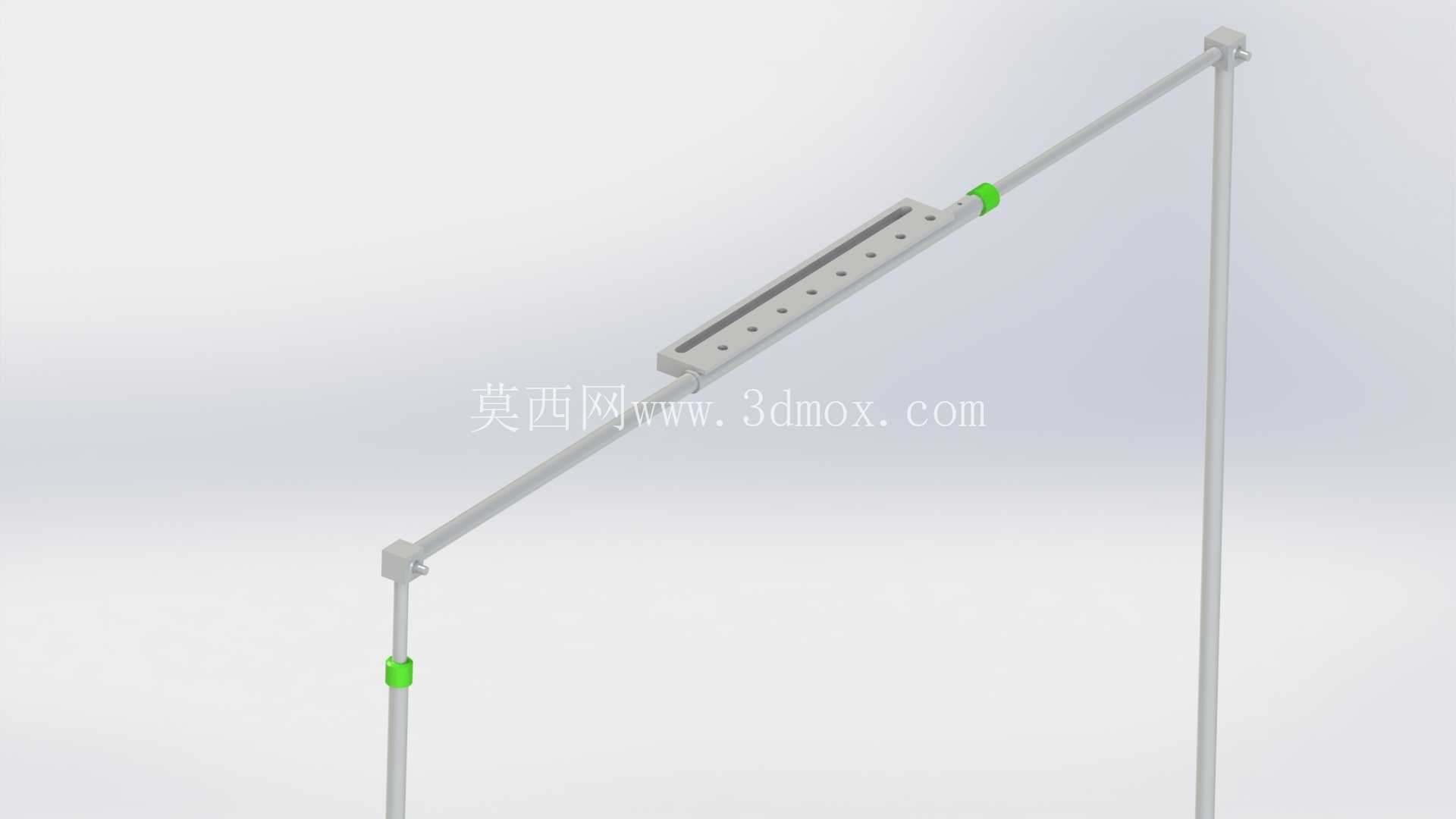

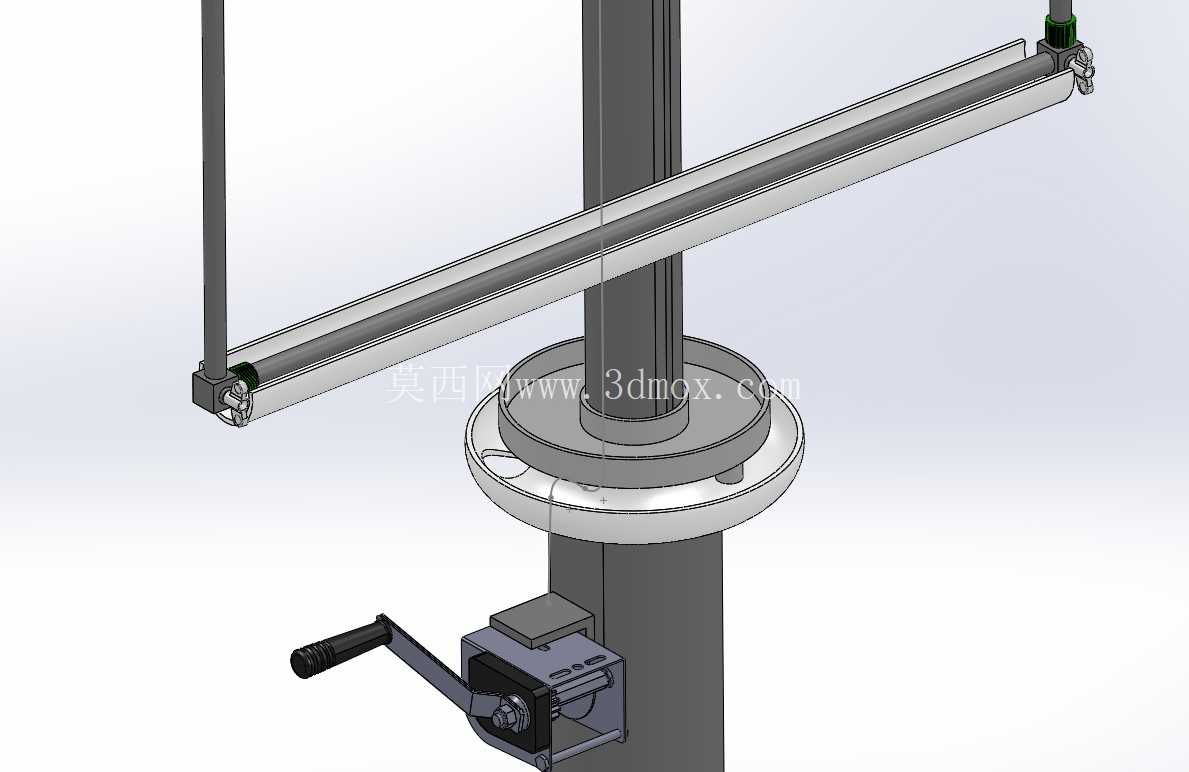

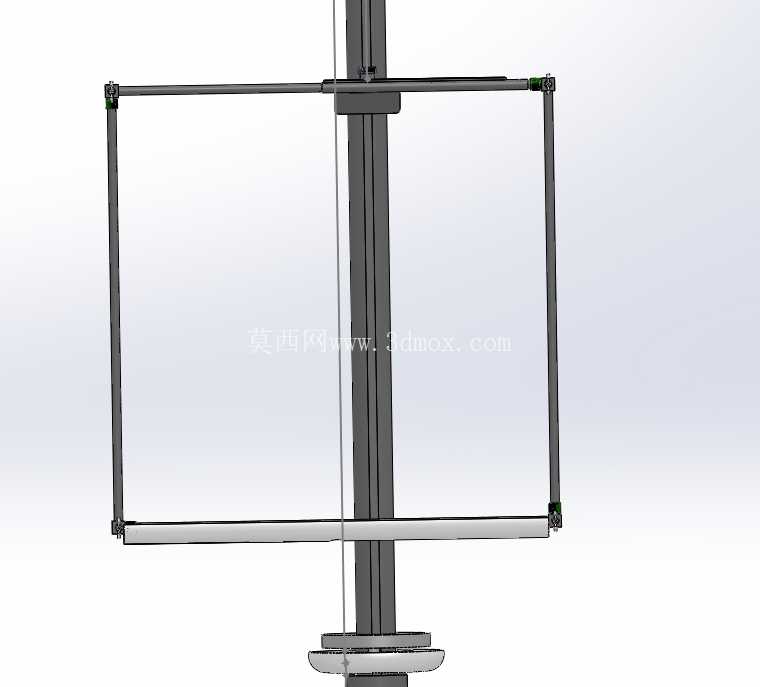

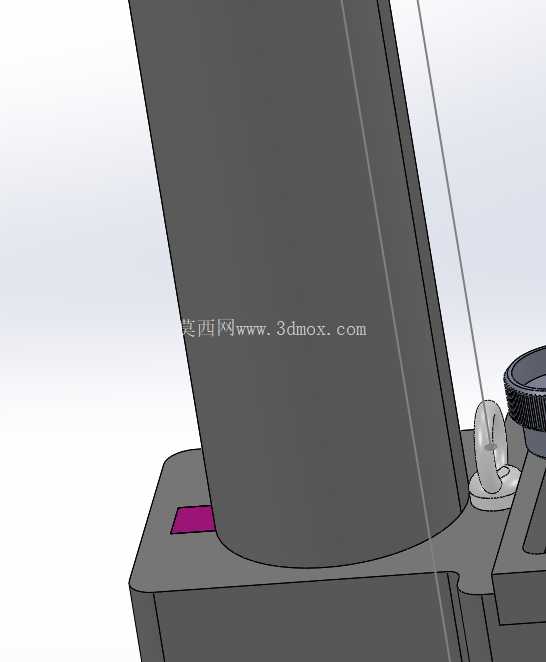

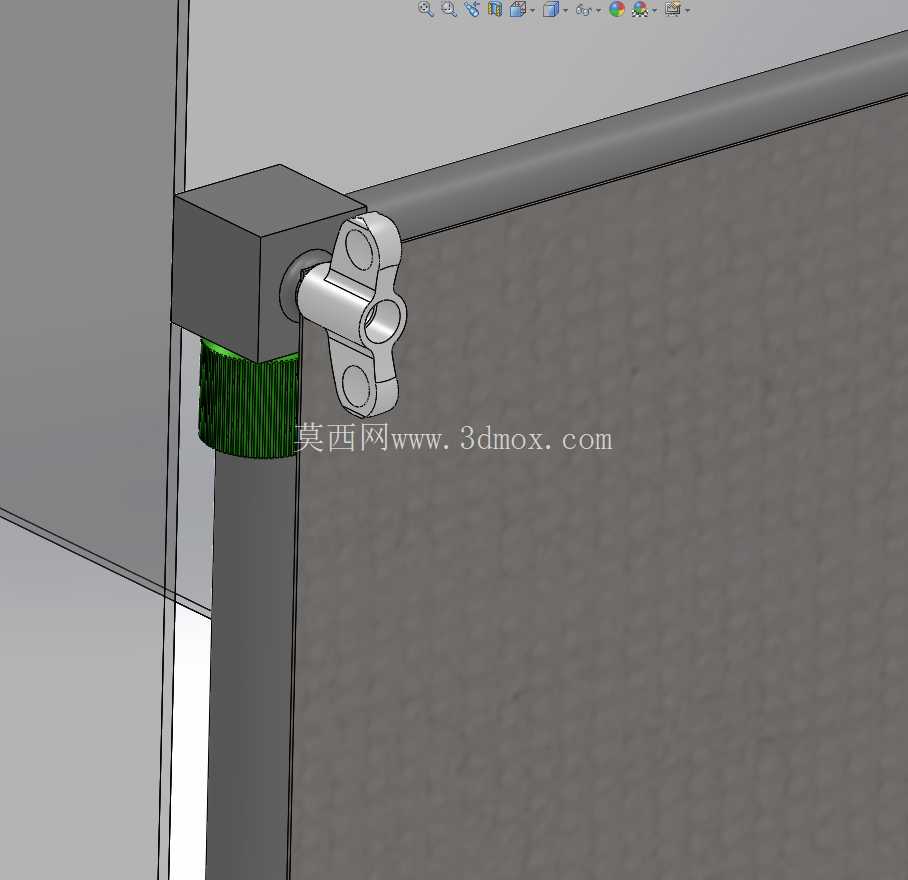

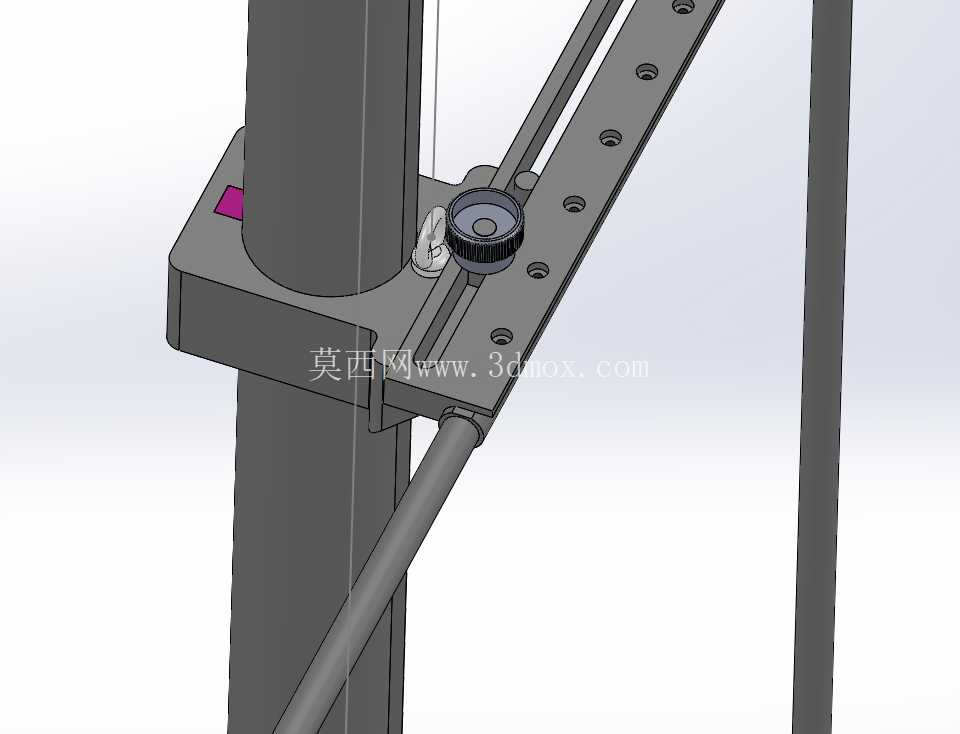

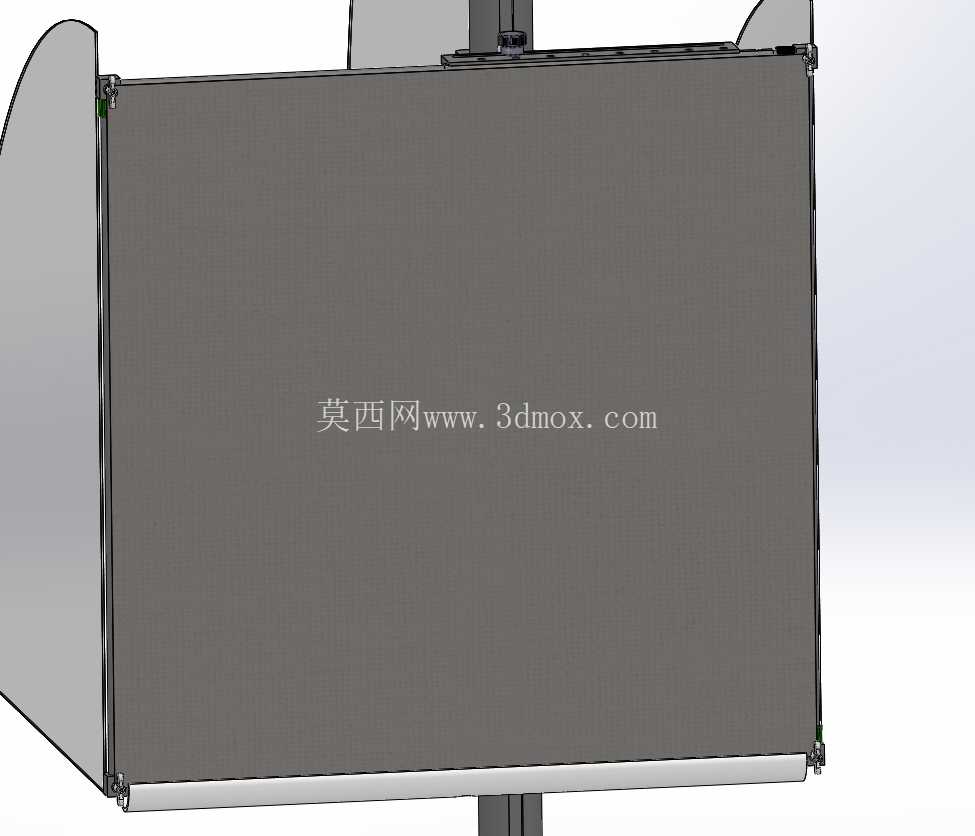

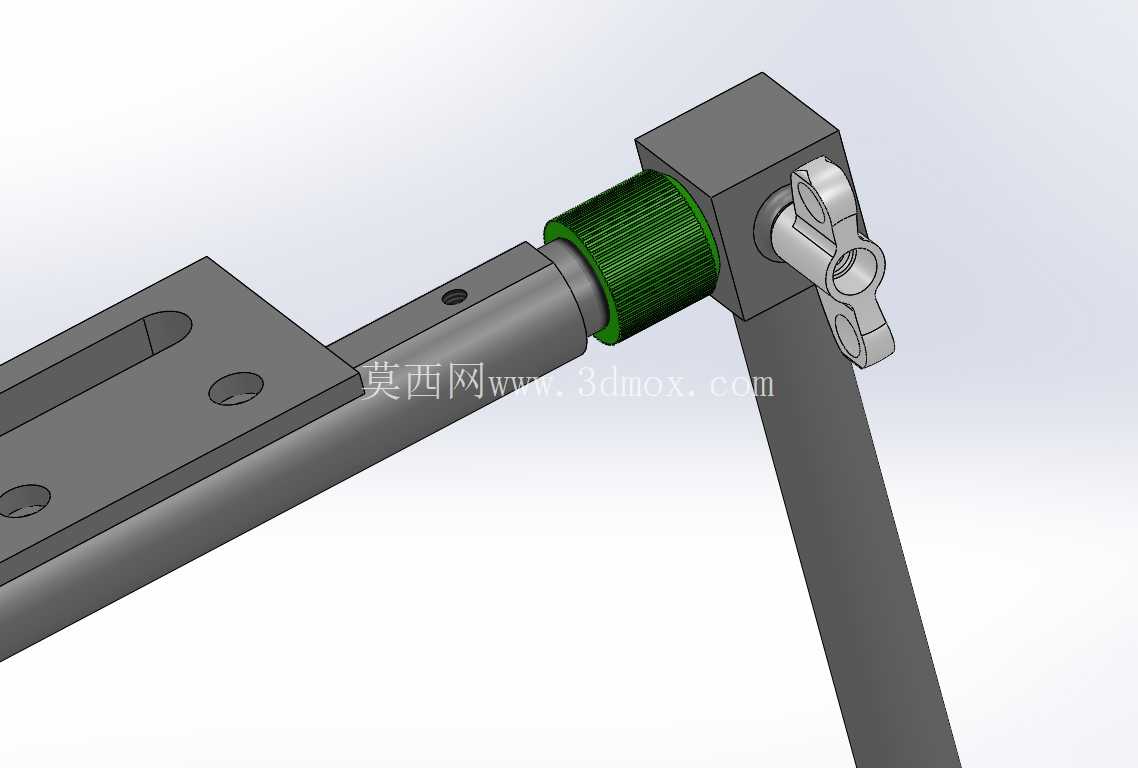

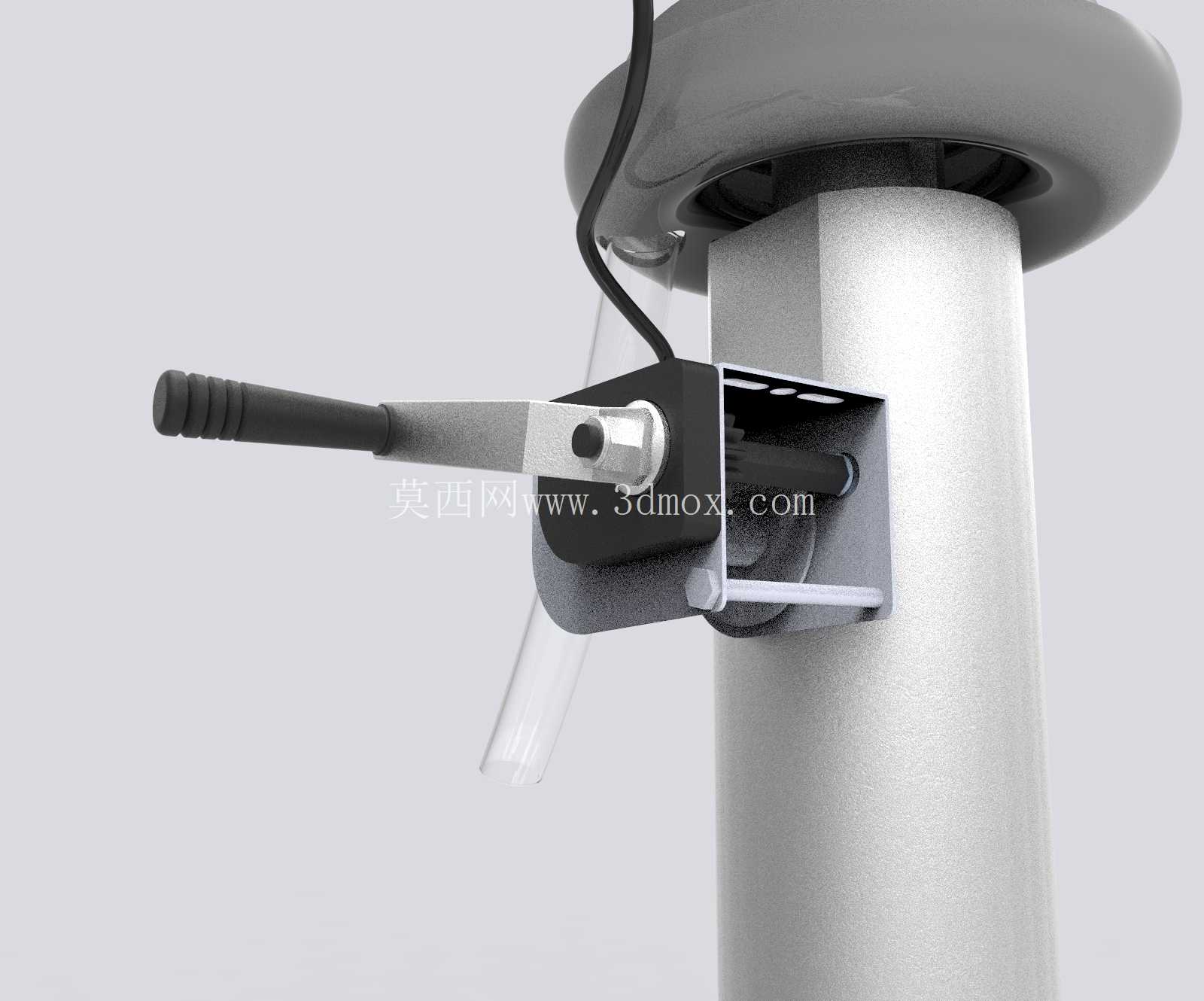

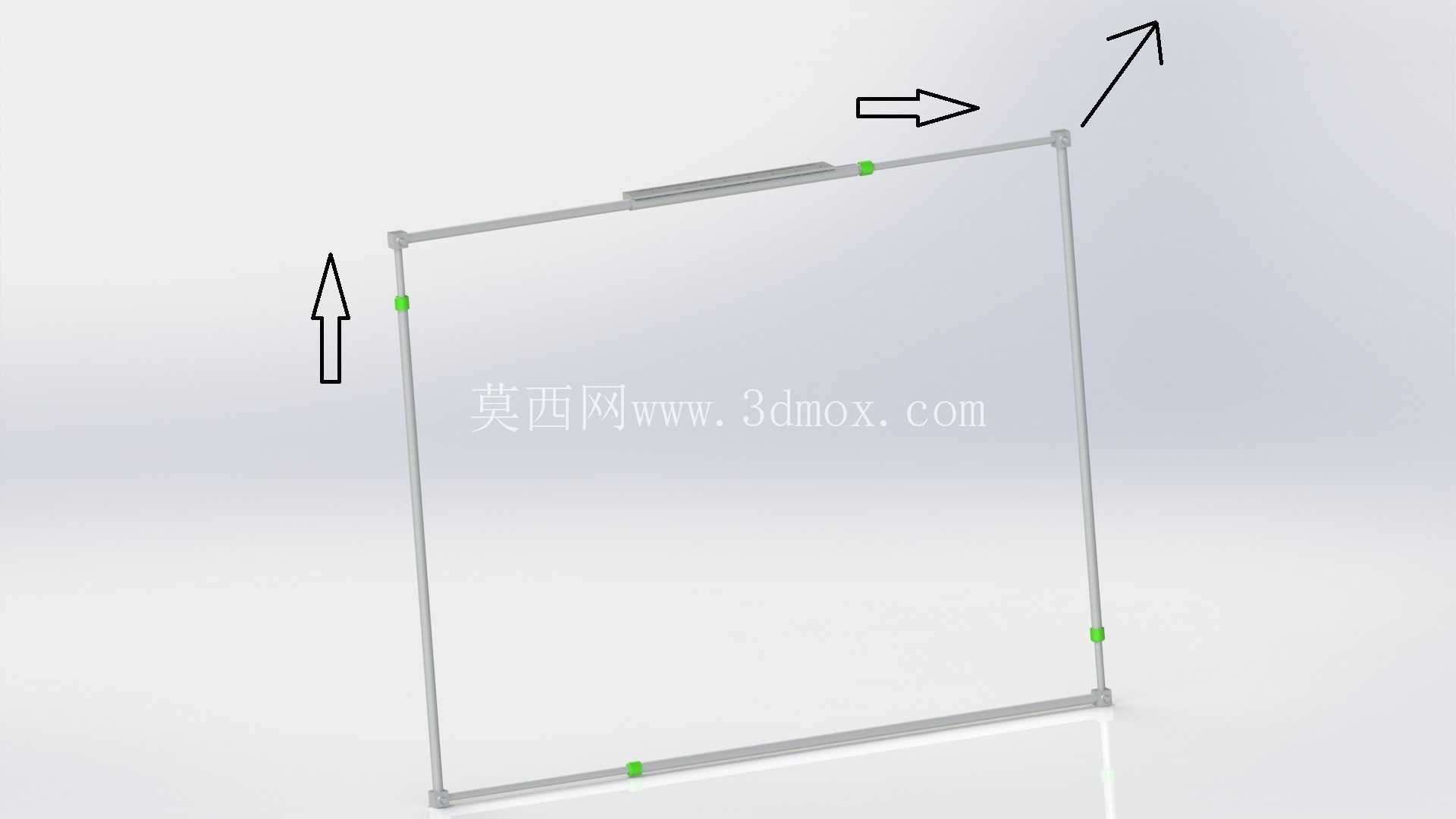

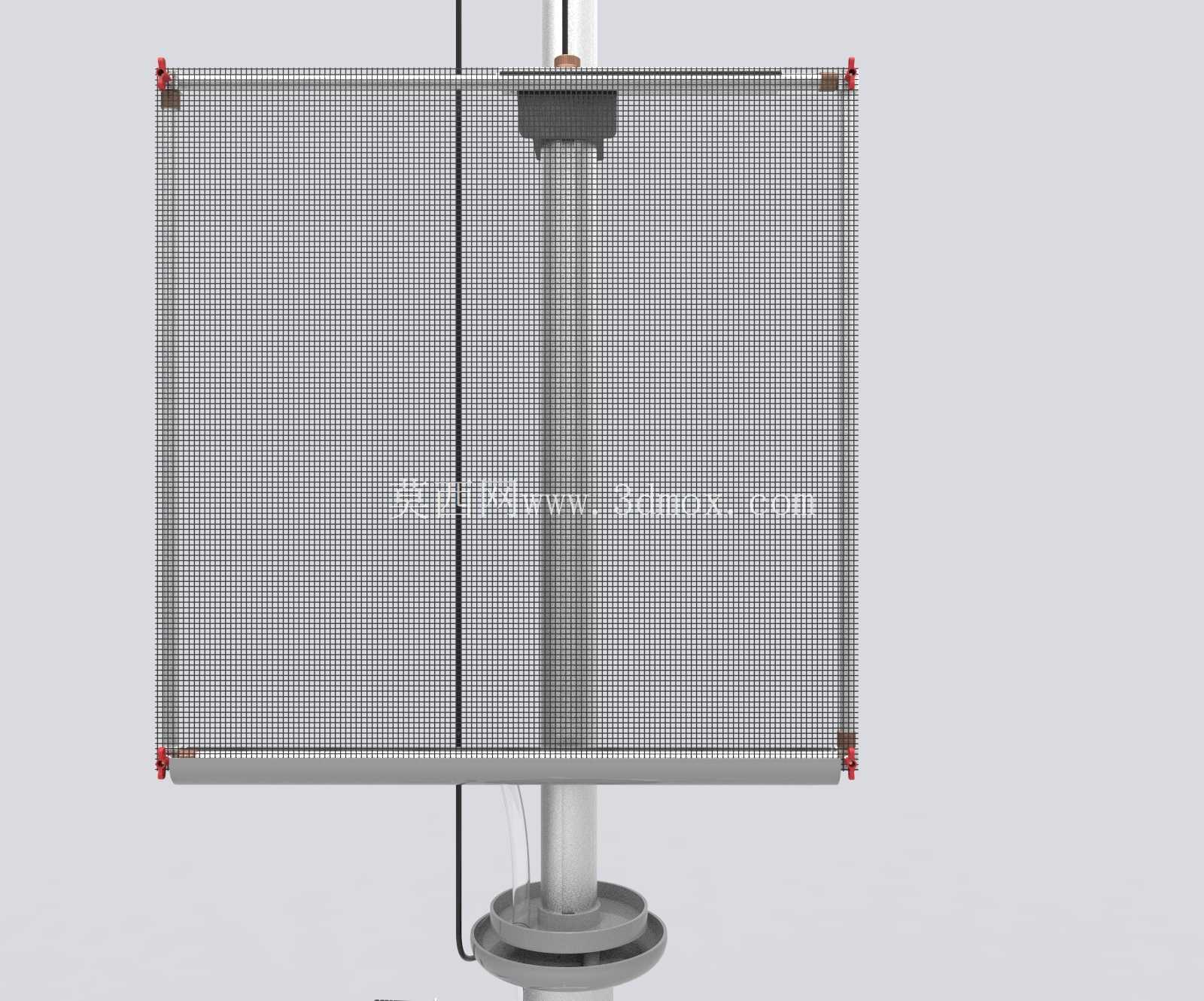

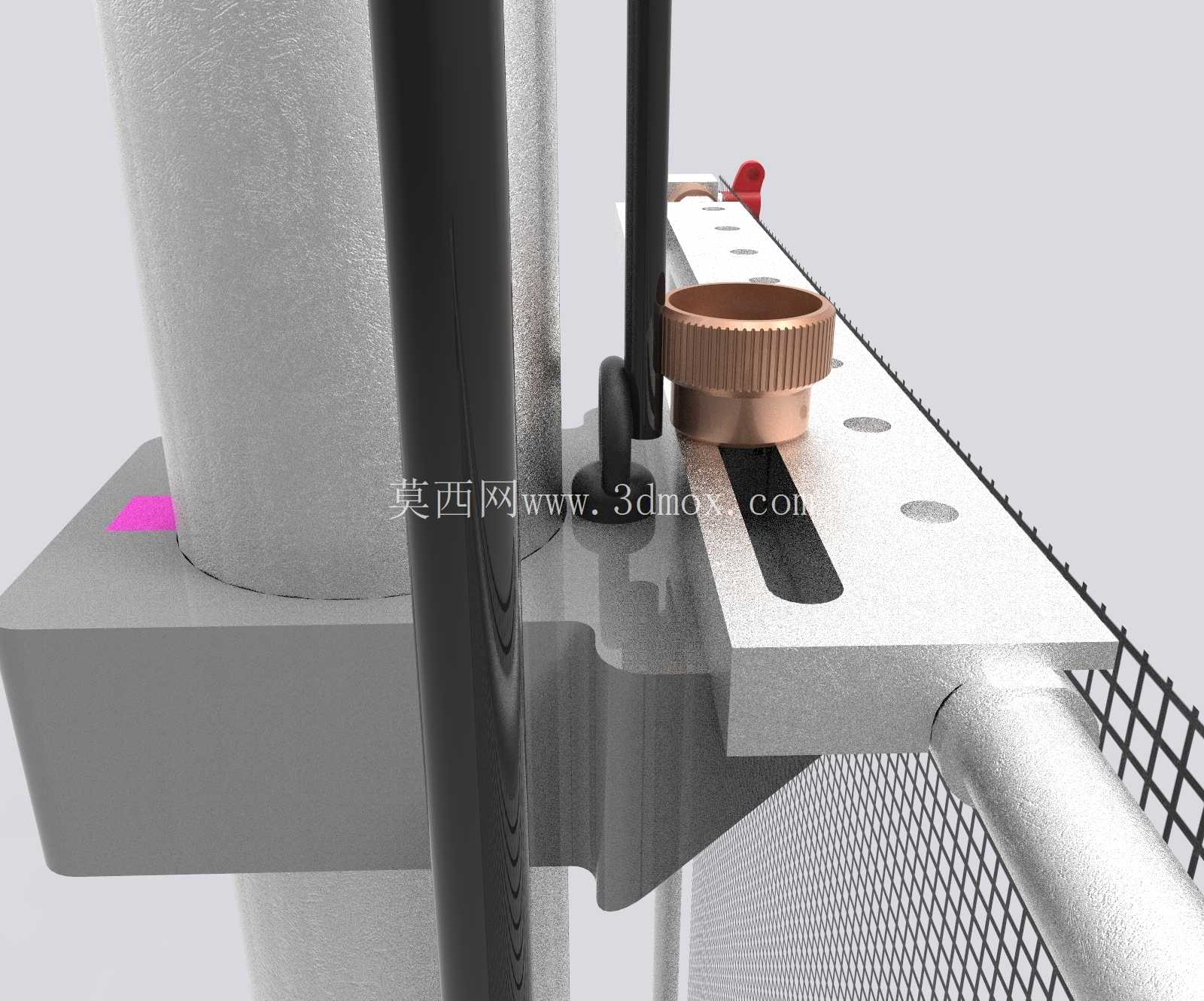

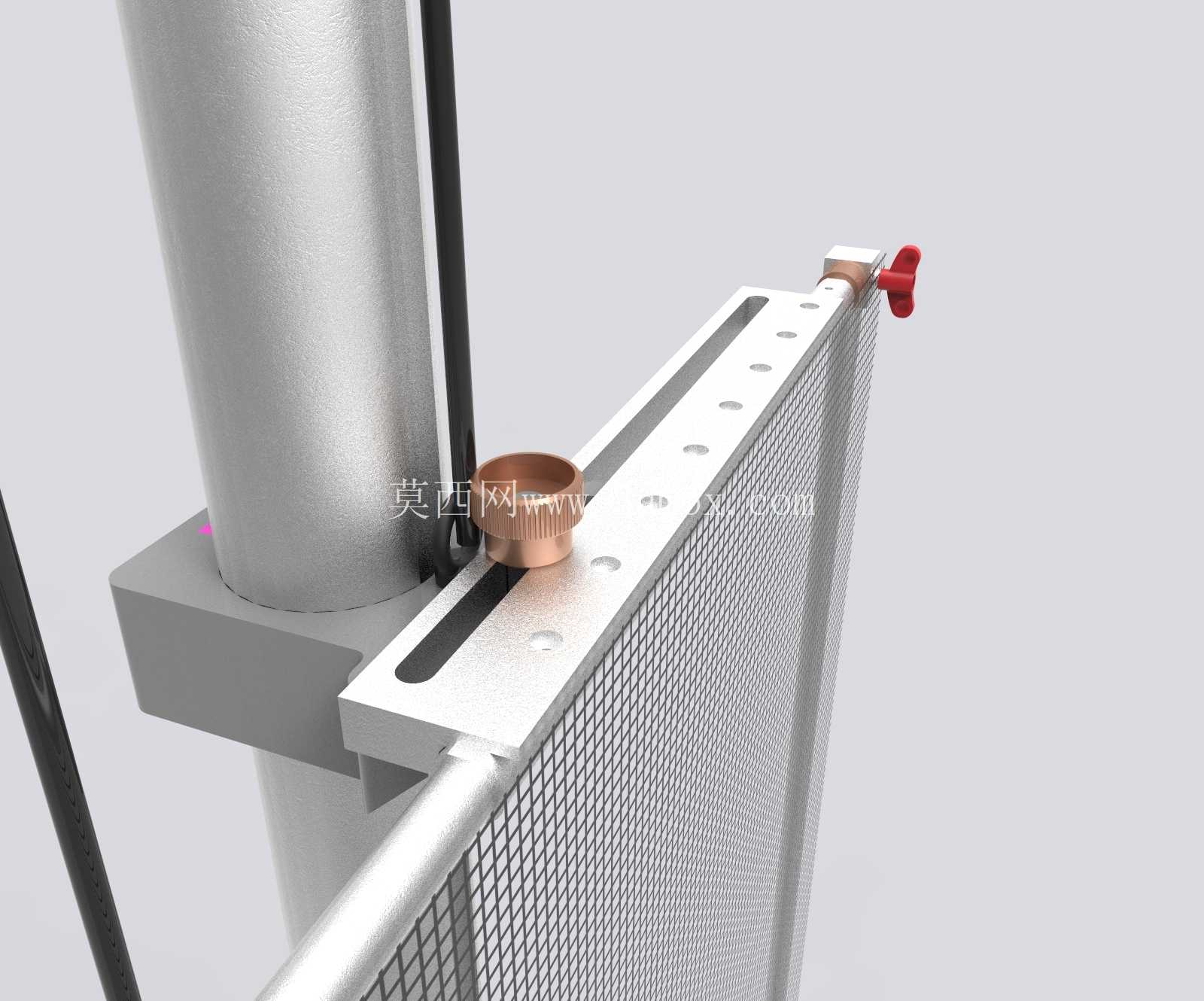

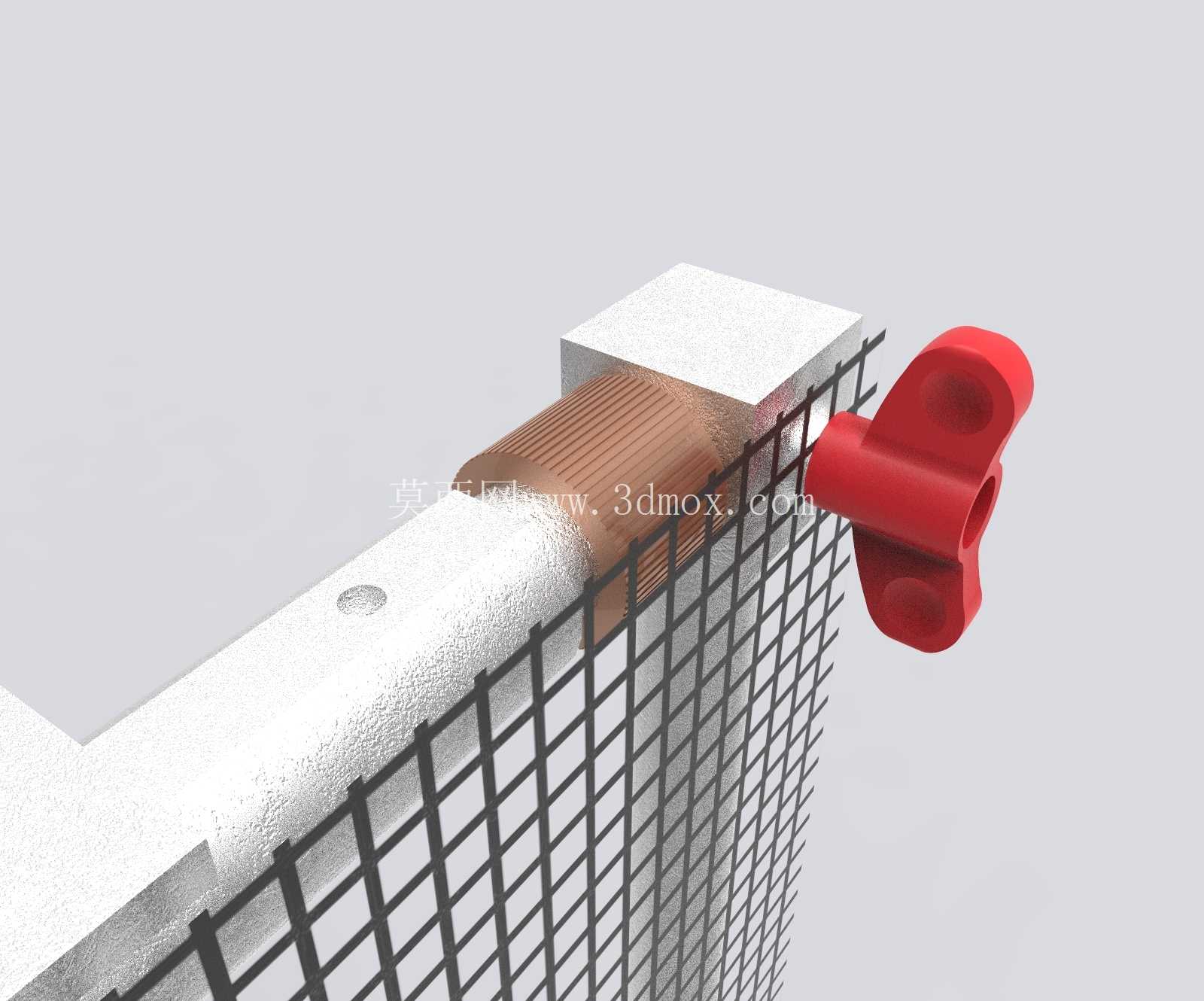

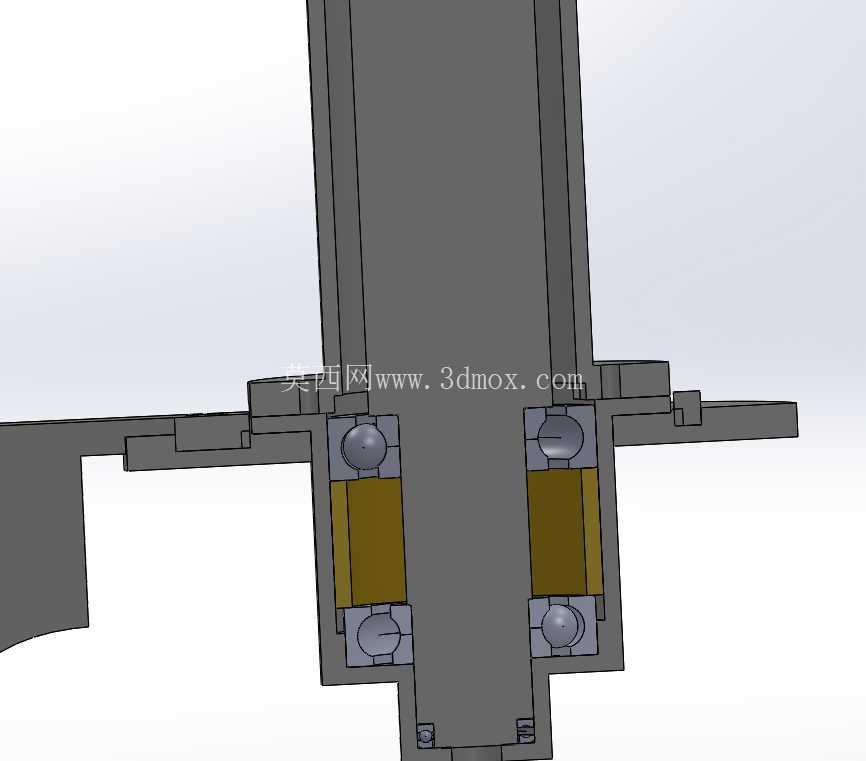

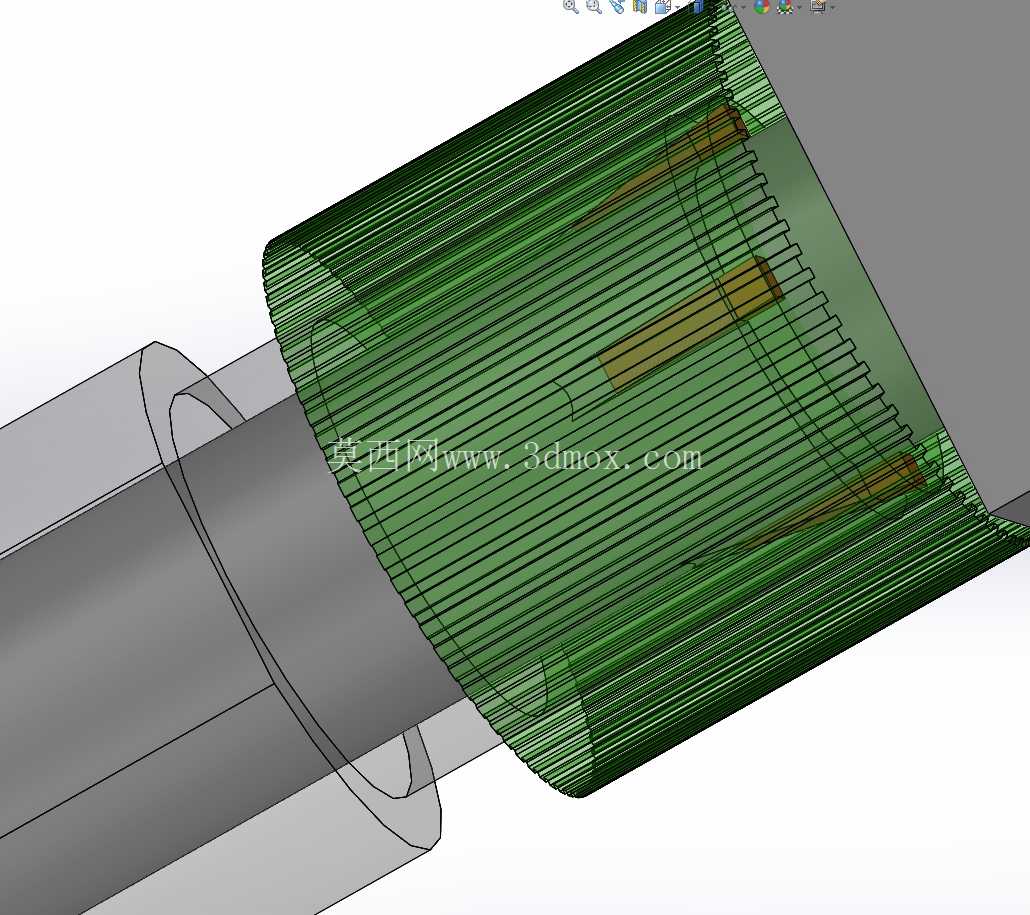

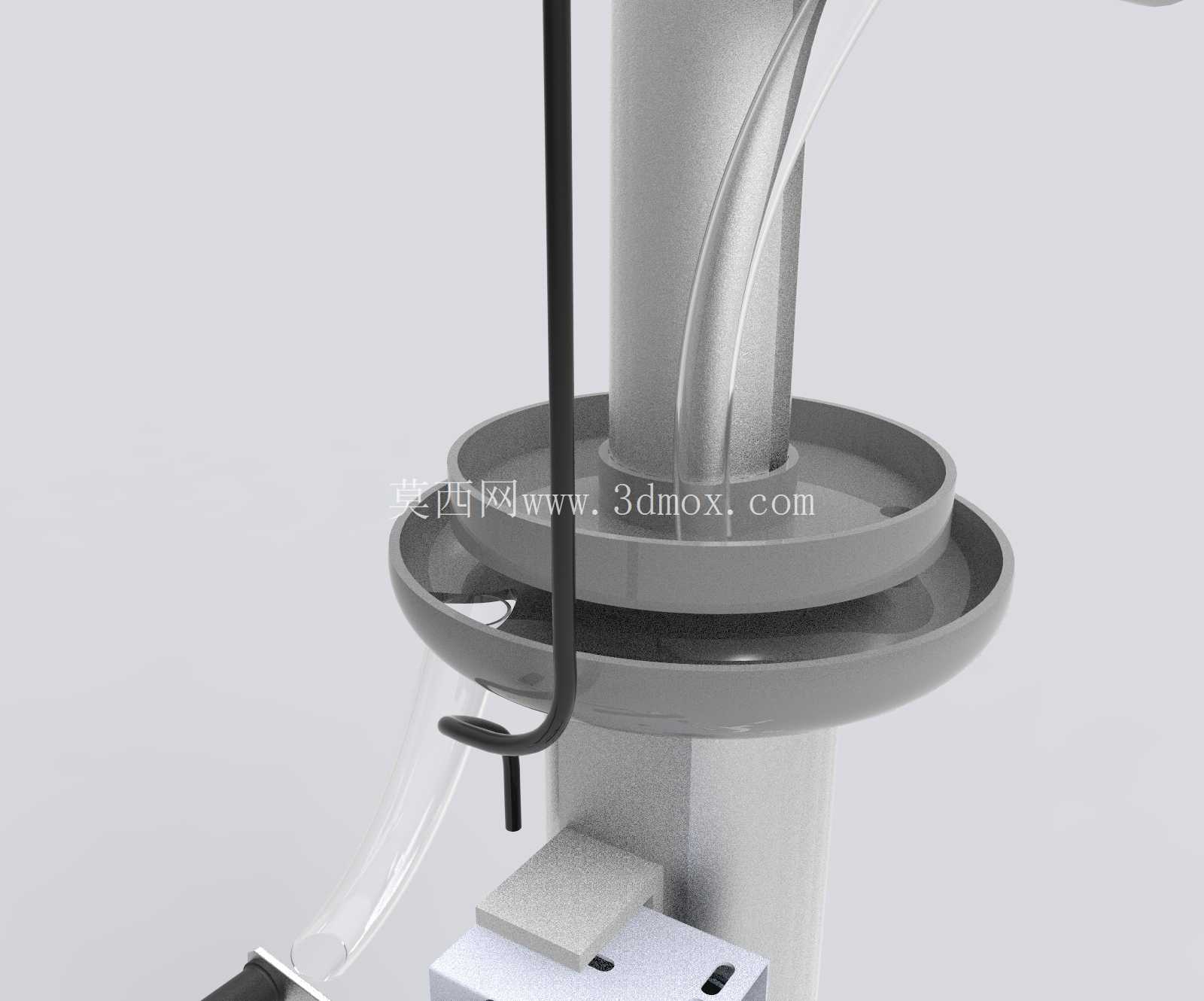

　　立柱部分采用空心圆管型材作为主体，在保证整体结构刚度的前提下尽可能降低自重，方便实验人员根据作业需求挪动装置位置，立柱上部集成了棘轮式升降锁紧机构，操作手柄外露于立柱侧方，扳动手柄即可解锁升降滑套的位置，调整到目标高度后松开手柄即可自动锁止，升降行程覆盖常规实验所需的200mm调节范围，可适配不同高度的反应腔体、喷涂设备的作业区间。上部装夹框架采用矩形边框结构，边框四个角点设置有弹性压块，可快速装夹不同厚度的片状基材，压块内置弹簧缓冲结构，装夹时不会对脆性纳米基材造成压损，框架与升降滑套之间采用铰接连接，可根据作业需求调整框架的倾斜角度，适配斜向喷涂、倾斜沉积等特殊工艺的装夹要求。

　　设计过程中优先考虑了实验场景的操作便捷性，所有可操作的调节部件均设置在人员站立操作可及的高度范围内，无需借助登高工具即可完成装夹、高度调整、角度调整全流程操作，结构整体无复杂的传动部件，日常维护仅需定期在升降滑轨位置涂抹少量润滑脂即可保证调节顺畅，无易损易耗件，长期使用的维护成本极低。安装边界方面，三爪支撑脚展开后的最大外接圆直径为380mm，放置时仅需占用实验台面上直径400mm的圆形区域即可，不会过多占用宝贵的实验台面空间，装置整体收拢后的最大高度为1200mm，可适配常规实验室通风橱内的安装高度要求，无需对现有实验场地做额外改造即可直接投入使用。

　　结构选材上，与实验环境接触的部件均采用304不锈钢材质加工，可耐受常规实验过程中的酸碱气氛腐蚀，不会在纳米材料制备过程中析出金属杂质影响成品性能，框架部分的压块采用聚四氟乙烯材质，既保证了足够的压紧力，又不会与基材表面发生粘连，取放基材时不会破坏已制备完成的纳米结构表层。在实际使用过程中，该结构可搭配静电纺丝设备、磁控溅射设备、气相沉积设备使用，为片状基材提供稳定的垂直装夹载体，相比传统的台钳装夹、磁吸装夹方式，该结构的装夹受力更加均匀，不会出现基材局部应力集中导致的翘曲问题，同时三爪支撑的结构形式可避开实验台面上的其他设备管线，布置灵活性更强。
