苏格兰轭机构运动转化结构设计方案

　　在各类需要将旋转运动转化为直线往复运动的工业场景中，苏格兰轭机构是结构设计人员经常会接触到的经典传动形式，这类机构的核心优势在于运动转化路径直接，不需要额外的连杆铰接点来传递动力，相比曲柄滑块机构，它能输出严格的正弦规律直线运动，不存在侧推力带来的额外导轨磨损，在需要精准控制往复行程的设备上适配性极强。从实际应用场景来看，这类机构常出现在小型冲压设备的进给单元、计量泵的柱塞驱动端、纺织机械的导纱往复机构，以及部分测试设备的振动发生模块中，尤其是在短行程、高频率往复的工况下，苏格兰轭的结构刚性优势会体现得更为明显，没有多连杆结构带来的累计间隙，运动重复定位精度更容易得到保证。

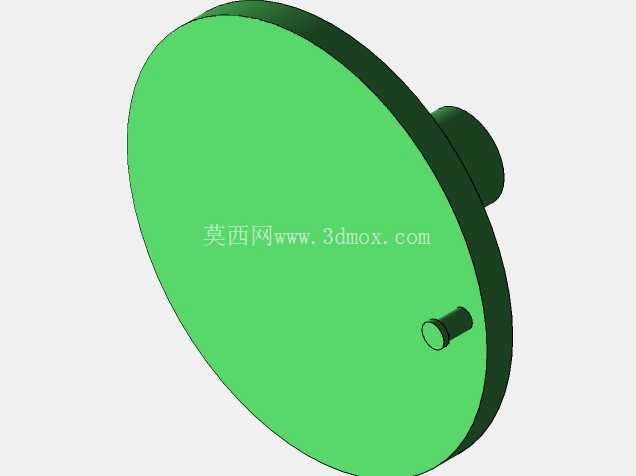

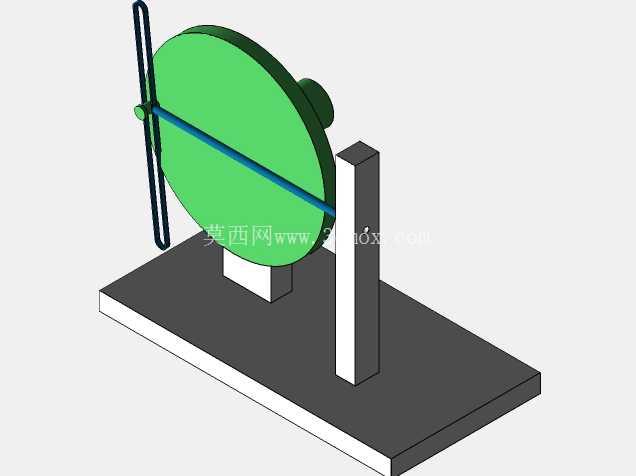

　　从这个机构的结构组成来看，核心部件包含带偏心销的旋转圆盘、开有通槽的轭架、垂直布置的导向立柱以及底部安装基座，旋转圆盘的偏心销直接嵌入轭架的水平通槽内，当圆盘绕自身固定轴做整周旋转时，偏心销会在通槽内做相对滑动，同时带动轭架沿着垂直于圆盘轴线的方向做直线往复运动，整个传动链没有多余的铰接副，传动效率比同行程的曲柄滑块机构高出10%左右，而且运动过程中轭架的受力始终沿着运动方向，不会对导向部件产生额外的侧向分力，这就大幅降低了导向结构的磨损速率，长期运行的维护成本也更低。

　　在设计这类机构的时候，首先要确认的核心参数是往复行程，这个数值直接等于偏心销中心到圆盘旋转中心距离的两倍，设计时需要根据实际工况的行程需求先确定偏心距，再反推圆盘的最小直径，要保证偏心销在整个旋转周期内都不会和轭架的通槽边缘发生干涉，通槽的宽度需要和偏心销上配套的滑动轴承外径做公差匹配，通常采用H7/g6的间隙配合，既保证滑动顺畅，又不会因为间隙过大产生运动冲击。导向立柱的布置需要兼顾轭架的运动稳定性，两根立柱的平行度公差需要控制在0.02mm/100mm以内，轭架上和立柱配合的导向套通常会镶嵌铜基自润滑轴承，避免高速往复运动时出现卡滞。

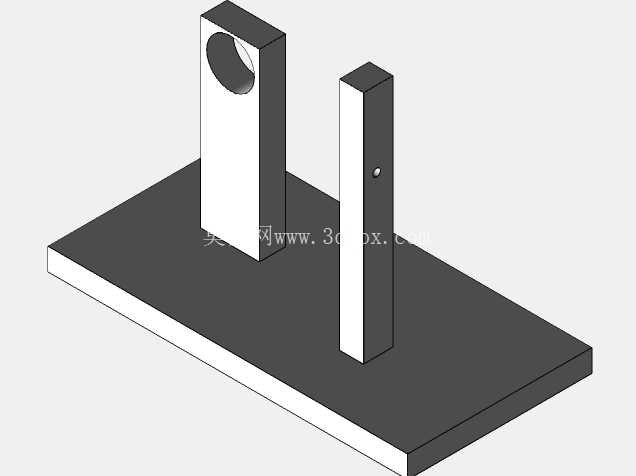

　　关于安装边界的考量，底部安装基座需要预留足够的固定孔位，通常会在基座四个角设置沉头安装孔，方便将整个机构固定在设备的安装平台上，基座的厚度需要根据整个机构的运行负载来计算，保证高速运行时不会产生共振，一般来说，当机构往复频率达到120次/分钟以上时，基座的厚度不应小于轭架导向跨距的1/10，避免基座变形影响导向精度。旋转圆盘的动力输入端需要预留标准的轴连接接口，通常会设计成带键槽的圆柱轴伸，方便和驱动电机或者减速箱的输出轴直接连接，轴伸的长度需要考虑联轴器的安装空间，避免和周边的防护结构产生干涉。

　　在实际建模过程中，需要重点关注几个配合位置的间隙设计：偏心销和轭架通槽的配合面需要预留润滑脂的存储空间，通常会在偏心销的滑动表面加工出油槽，保证长期运行时的润滑效果；轭架和导向立柱的配合长度不能过短，否则会出现运动卡滞的问题，一般导向套的有效配合长度要大于导向立柱直径的1.5倍；旋转圆盘和安装支架之间需要设置推力轴承，承受机构运行时产生的轴向力，避免圆盘端面和支架直接摩擦。另外，整个机构的运动包络需要提前核算，圆盘旋转时的最大外圆轮廓不能超出基座的安装范围，轭架运动到上下止点时，不能和基座表面或者驱动端的连接部件发生碰撞，在三维建模阶段需要做全程的运动干涉检查，把所有可能的碰撞点在设计阶段就排除掉。

　　这类机构相比其他直线往复传动结构，还有一个明显的优势就是动平衡更容易实现，旋转圆盘可以在偏心销的对侧设置平衡配重块，抵消偏心销和轭架往复运动产生的惯性力，让整个机构在高速运行时的振动控制在很低的水平，这也是它能在高频往复设备上得到广泛应用的重要原因。设计配重块的时候，需要根据偏心销的质量、偏心距以及轭架的往复质量做精确的动平衡计算，保证整个旋转组件的质心落在旋转轴线上，这样运行时就不会对驱动端的轴承产生额外的交变载荷，能大幅延长驱动部件的使用寿命。
