冰箱用臭氧发生保鲜设备结构设计

　　这款臭氧发生装置的核心应用场景锁定家用冷藏存储场景，针对密闭冰箱舱内食材易滋生厌氧菌、交叉串味、保质期短的实际痛点设计，核心作用是通过可控的臭氧释放，在冷藏舱内形成低浓度的保护性气体氛围，抑制霉菌、大肠杆菌等常见冷藏致病菌的繁殖速率，同时氧化分解舱内食材释放的乙烯催熟气体与异味分子，延缓果蔬类食材的后熟进程，减少熟食、生鲜存储过程中的腐坏损耗。

　　从功能逻辑设计来看，装置设置了三档可调节的运行时长模式，分别对应1小时、3小时、6小时的工作周期，适配不同的存储场景需求：短周期档位适合日常少量食材放入后的快速除味消杀，中周期档位适合常规日常使用的持续抑菌，长周期档位适合长时间离家前的舱内深度净化，避免长期密闭下的霉菌滋生。设备正面设置独立的电源按键与模式切换按键，搭配小型显示屏直观展示当前运行档位与剩余工作时长，操作逻辑简单直接，无需复杂的学习成本，适配普通家庭用户的使用习惯。机身侧面预留了格栅式的臭氧释放出口，内部发生模块产生的臭氧通过自然扩散的方式均匀分布到冰箱舱内，无需额外设置送风结构，降低整机运行功耗与工作噪音，避免对冰箱内的低温存储环境造成干扰。

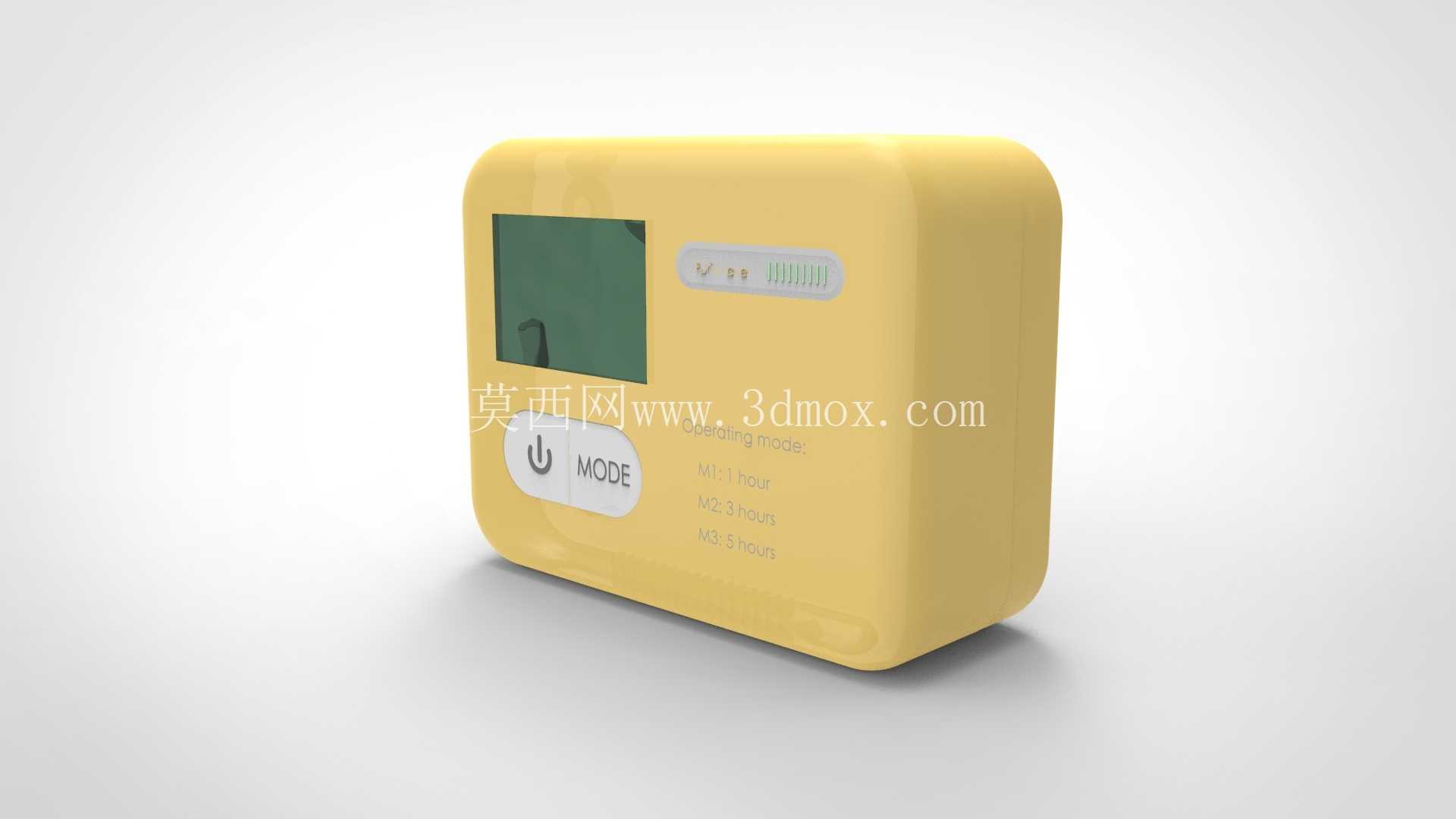

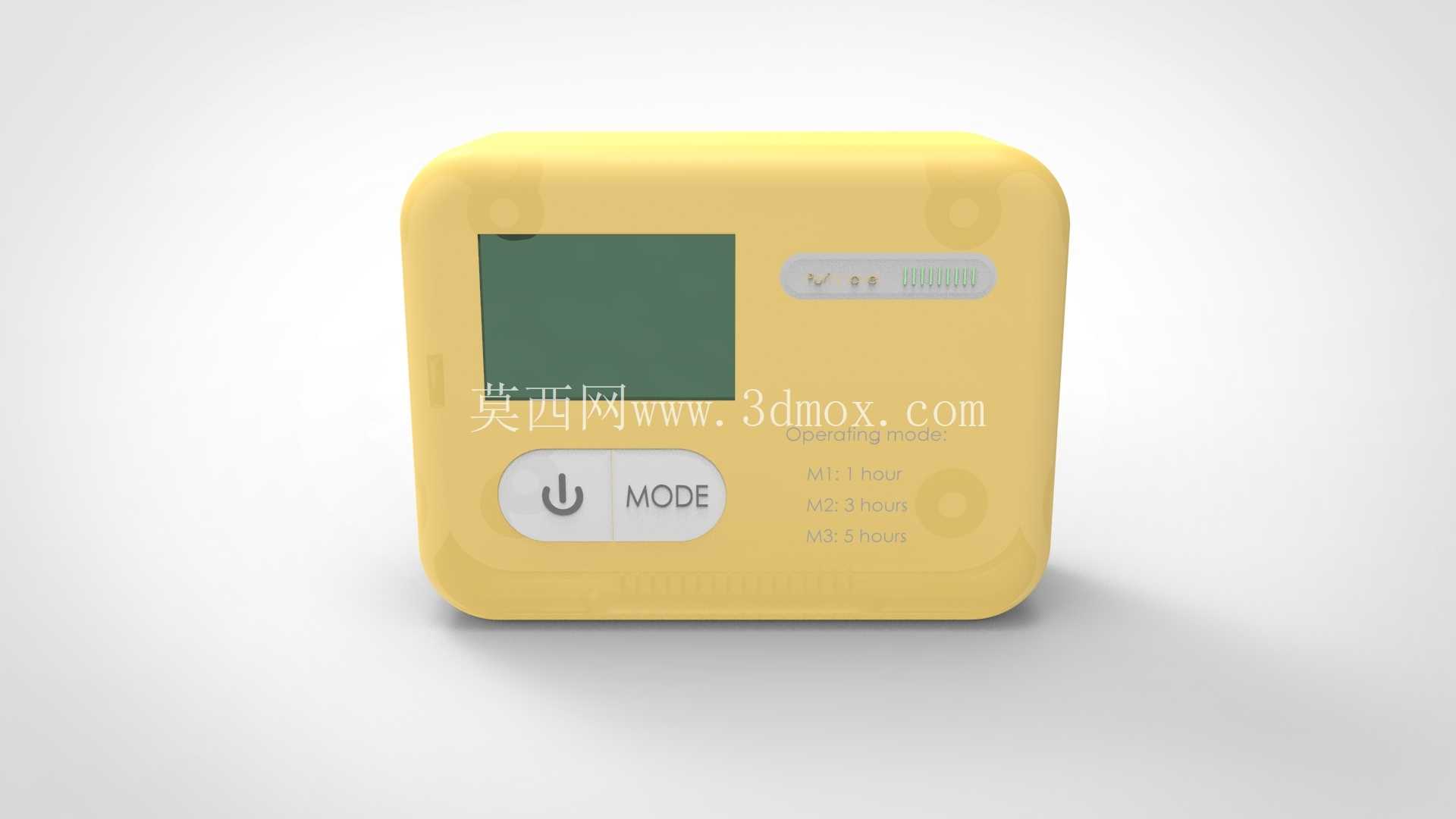

　　外形设计上采用了圆角矩形的一体化壳体结构，所有边角均做了大圆弧过渡处理，没有尖锐的凸起结构，避免在冰箱内取放食材时发生磕碰剐蹭，壳体表面采用哑光耐低温的食品接触级材质，能够长期适应冷藏舱内0-10℃的低温高湿环境，不会出现材质脆化、表面析出有害物质的问题。整机尺寸控制在掌心大小，可直接放置在冰箱门架或者舱内角落位置，不会占用过多的食材存储空间，安装使用无需额外打孔或者固定，直接放置即可稳定工作，适配不同容积、不同内部结构的家用冰箱使用场景。

　　结构设计层面，内部核心的臭氧发生模块采用高压电离式发生原理，配套的升压变压组件做了全密封的绝缘处理，避免高湿环境下出现电路短路、漏电的安全隐患，电路部分做了低功耗优化，使用常规干电池即可维持长时间工作，无需外接电源走线，不会破坏冰箱原有内部结构。壳体的上下盖采用卡扣式装配结构，后期更换电池或者维护内部模块时无需专用工具即可拆开，日常维护难度低。臭氧释放浓度严格控制在家用电器安全标准范围内，工作时不会产生过量臭氧溢出冰箱舱外，保障使用过程中的人体安全，同时不会和冰箱内的食材发生过度氧化反应，影响食材本身的风味与口感。

　　在实际选型适配过程中，这类小型臭氧发生装置也可拓展应用到鞋柜、衣柜、小型储物舱等密闭小空间的除味抑菌场景，只需根据空间容积调整对应的工作时长档位即可，结构通用性较强。建模过程中对壳体的壁厚、按键的配合间隙、显示屏的安装定位、释放格栅的开孔率都做了精准的参数匹配，确保装配后各部件配合紧密，不会因为冰箱门开关的震动出现按键松动、壳体异响的问题，内部元器件的安装位预留了足够的走线空间与绝缘间隙，满足小电器的安规设计要求。
