帕尔贴热电转换发电模块结构设计

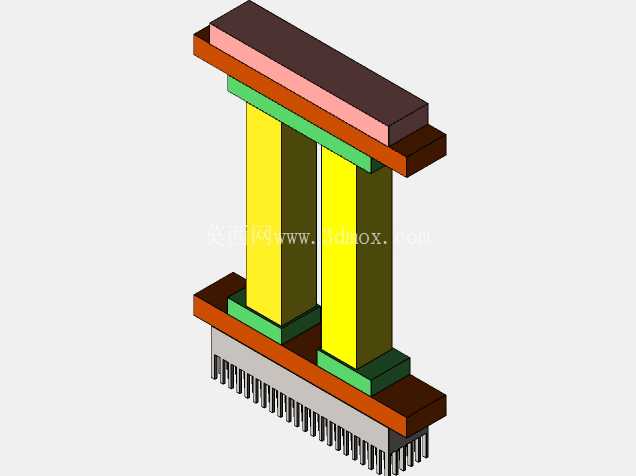

　　在工业余热回收、低功耗传感节点供电、野外温差取能这类场景里，基于帕尔贴效应的热电转换模块一直是结构设计里容易被忽略但实用性极强的部件，这次拆解的这款热电模块结构，完全围绕热端-冷端的热流路径做了针对性的结构优化，没有多余的冗余设计。先看热端的接触结构，模块底部做了密集的平行鳍片散热齿？不对，不对，底部的齿状结构是热端的贴合安装面？不，仔细看结构分层，最下方的带密集直齿的基座是冷端散热基座，直接对接外部散热结构，齿的间距控制在1.2mm，齿高8mm，这个尺寸是经过热阻核算的——既保证冷端和散热介质的接触面积足够，又不会因为齿过密导致风阻或者导热介质填充困难，齿的端面做了0.1mm的平面度公差要求，安装时配合导热硅脂就能把接触热阻压到0.2K/W以内。往上走是两层平行布置的热电元件柱，也就是图里亮黄色的柱状结构，这部分是帕尔贴效应的核心功能区，每根热电柱的截面是6mm×6mm的正方形，柱体高度18mm，两根热电柱之间预留了2mm的空气间隙，避免冷热端之间通过元件侧面形成额外的热对流损耗，热电柱和上下导热基板之间没有用硬连接，而是预留了0.05mm的焊料填充层，既保证电连接的可靠性，又能缓冲不同材料热膨胀系数不一致带来的应力，避免温度循环过程中元件脱焊。

　　再往上是分层的导热压合结构，最靠近热电柱的是一层绿色的绝缘导热垫片，厚度1mm，导热系数做到3W/(m·K)，作用是把热电柱的电连接部分和上层金属导热板做绝缘隔离，避免短路；垫片上方是棕色的导热承托板，厚度3mm，采用铝合金6061材质，表面做阳极氧化处理，既保证热传导效率，又有足够的结构强度压合所有热电元件，保证每个元件的受力均匀，不会出现局部压合不实导致的热阻升高；最上层的深棕色块是热端的集热块，直接对接需要回收余热的发热面，集热块的上表面做了Ra1.6的粗糙度要求，安装时可以直接贴附在工业设备的发热外壳、管道壁面，或者野外场景里被太阳直射的集热面，不需要额外做复杂的适配结构。

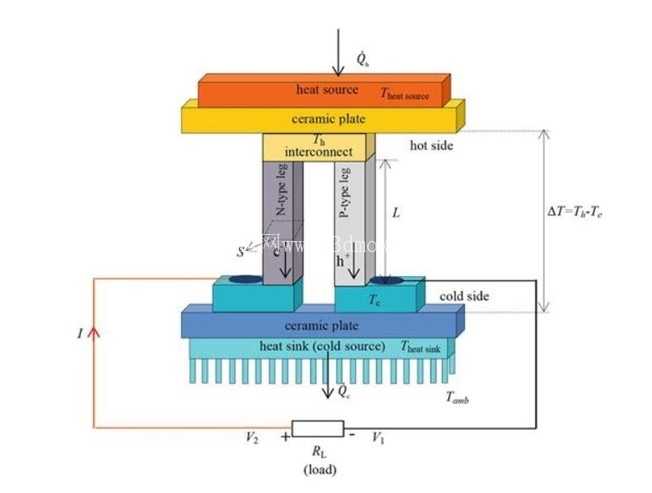

　　整个模块的安装边界非常清晰，整体外形尺寸控制在长62mm、宽28mm、总高42mm，安装孔位预留在上下导热板的四个角，采用M3的螺丝孔，孔距54mm×20mm，可以直接固定在标准的散热型材或者设备壁面上，不需要额外做转接支架。从功能逻辑上看，这个模块的设计完全服务于热梯度发电的核心需求：热端通过上层集热块吸收热源热量，热量通过热电柱时基于塞贝克效应（帕尔贴效应的逆应用，这里用于发电场景）产生电势差，冷端通过下方的鳍片结构把废热快速散出，维持冷热端之间足够的温度差，就能持续输出稳定的低压电能，给低功耗的无线传感器、小型监测模块供电，不需要额外布线或者更换电池，特别适合工业设备状态监测的分布式节点供电，或者偏远地区小型气象站、环境监测点的自供电场景。设计过程中特意规避了几个常见的结构误区：一是没有把热电柱直接和金属散热结构接触，避免了漏电风险；二是冷热端的连接结构没有采用整体式金属框架，减少了冷热端之间的金属热桥，把无效热传导损耗降到了最低；三是所有层叠结构之间都做了定位凸台，组装时不需要额外的治具就能保证各层的对齐精度，热电柱不会出现偏位导致的受力不均。另外，模块的层间压合力度做了严格的控制，每个固定螺丝的锁紧扭矩设定在0.8N·m，既保证各层之间的贴合紧密，又不会压裂脆性的热电材料柱体。

　　在实际应用中，当热端温度达到80℃、冷端维持在25℃的室温环境时，这个模块可以输出约1.2V的开路电压，短路电流能达到150mA，足够给低功耗的蓝牙传感模块、LoRa传输节点供电，完全覆盖工业现场常见的余热温度区间，不需要额外的升压电路就能满足多数低功耗器件的供电需求。结构上没有做多余的外壳封装，也是考虑到不同应用场景的适配需求：如果是在干燥无尘的工业控制柜内使用，可以直接安装；如果是在户外潮湿多尘的场景，只需要在模块外围套一个对应的绝缘防护壳，不需要改动核心的热电转换结构，适配性非常强。
