内燃机活塞连杆组件结构设计

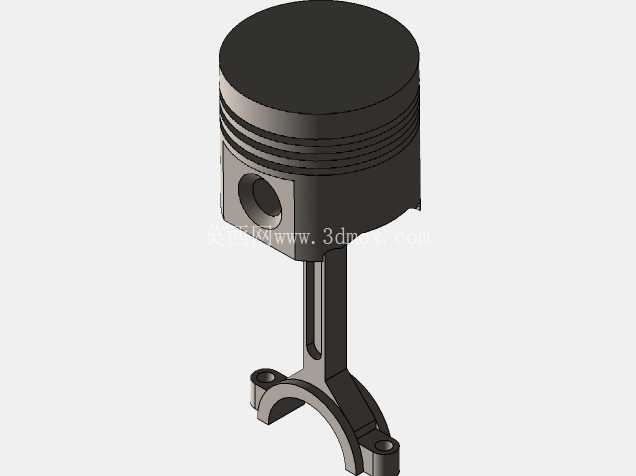

　　这套活塞连杆组件是内燃机曲柄连杆机构的核心往复运动部件，主要承担气缸内燃烧压力传递、往复运动向旋转运动转换的核心功能，广泛适配小排量通用汽油机、小型动力设备以及教学演示类动力装置的结构设计参考。从实际工况出发，活塞头部设计有三道环槽结构，分别对应气环与油环的安装位，气环负责密封燃烧室高压燃气，避免压缩与做功行程的压力泄漏，油环则负责刮除气缸壁多余润滑油，防止机油窜入燃烧室参与燃烧，环槽的轴向宽度与径向深度均按照常规小型内燃机的配合公差设计，可直接匹配标准规格的活塞环配件。

　　活塞顶部采用平顶结构设计，这种结构的优势在于加工工艺简单、受热面积均匀，能够在压缩行程中形成规则的燃烧室挤流区域，提升油气混合效率，同时平顶结构的应力分布更均匀，可承受做功行程中瞬时爆发的高温高压冲击，避免局部应力集中导致的头部开裂问题。活塞销孔采用浮动式设计基准，销孔轴线与活塞轴线存在微小的偏心量，这个偏心设计是为了缓解活塞在做功行程换向时对气缸壁的敲击噪声，也就是工程上常说的活塞敲缸问题，偏心量的取值经过反复校核，既能够降低换向冲击，又不会导致活塞运动过程中出现偏磨异常。

　　连杆部分采用工字形截面结构，这种截面设计在保证连杆整体强度与刚度的前提下，能够最大程度降低连杆自身的往复运动质量，减少曲轴旋转过程中的惯性力负载，连杆小头端通过活塞销与活塞连接，配合衬套结构降低转动摩擦阻力，大头端采用剖分式结构设计，配套连杆盖与连杆螺栓实现与曲轴曲柄销的紧固连接，剖分面采用平切口结构，适配小功率内燃机的连杆螺栓受力需求，安装时可通过定位结构保证连杆盖与杆身的同轴度，避免装配错位导致的轴颈偏磨。

　　从安装边界来看，活塞的外径尺寸按照常规小型内燃机的气缸内径配合公差设计，活塞与气缸壁之间预留了合理的热膨胀间隙，避免发动机热态运行时活塞膨胀卡滞在气缸内；连杆的中心距尺寸经过匹配校核，能够保证活塞运行到上止点时与气缸盖之间留有合理的压缩余隙，运行到下止点时活塞裙部不会碰撞曲轴平衡块，同时连杆大头的回转半径经过核算，不会与曲轴箱内壁发生运动干涉。在实际应用场景中，这类活塞连杆组件不仅可用于小型通用动力设备的生产设计参考，也可作为机械原理教学的三维演示模型，帮助学习者理解曲柄连杆机构的运动逻辑与受力传递路径，建模过程中对各配合面的公差基准、运动间隙都做了还原，能够直接用于运动仿真分析，验证不同曲轴转角下活塞的运动速度、加速度变化规律，也可用于有限元分析的前置模型，校核做功行程最大爆发压力下活塞顶部、连杆杆身的应力分布情况，为后续的结构优化提供基础模型支撑。活塞裙部设计有微小的椭圆度，冷态下裙部横截面为椭圆形，长轴垂直于活塞销孔轴线方向，热态运行时裙部受热膨胀后会趋近正圆形，保证活塞与气缸壁的贴合均匀，避免局部接触压力过大导致的拉缸故障，裙部表面的型线也做了微锥度设计，上端尺寸略小于下端，适配活塞工作时上部温度更高、膨胀量更大的特点，保证全热态工况下活塞与气缸壁的间隙均匀。
