内燃机活塞曲柄滑块传动结构设计

　　在往复式内燃机的动力传递链路中，活塞组件是承接燃烧爆发力、将燃气压力转化为机械往复运动的核心执行部件，这套曲柄滑块结构的三维建模完全围绕实际装机的工况约束展开，没有做脱离工程实际的艺术化修饰。从实际应用场景来看，这类结构不仅应用在小排量摩托车的单缸汽油机上，小型通用发电机组、便携式植保机械的动力端、甚至部分微型空压机的动力转换单元，都采用同原理的结构布局，只是根据输出功率、转速区间的差异调整各部件的尺寸比例与配合公差。

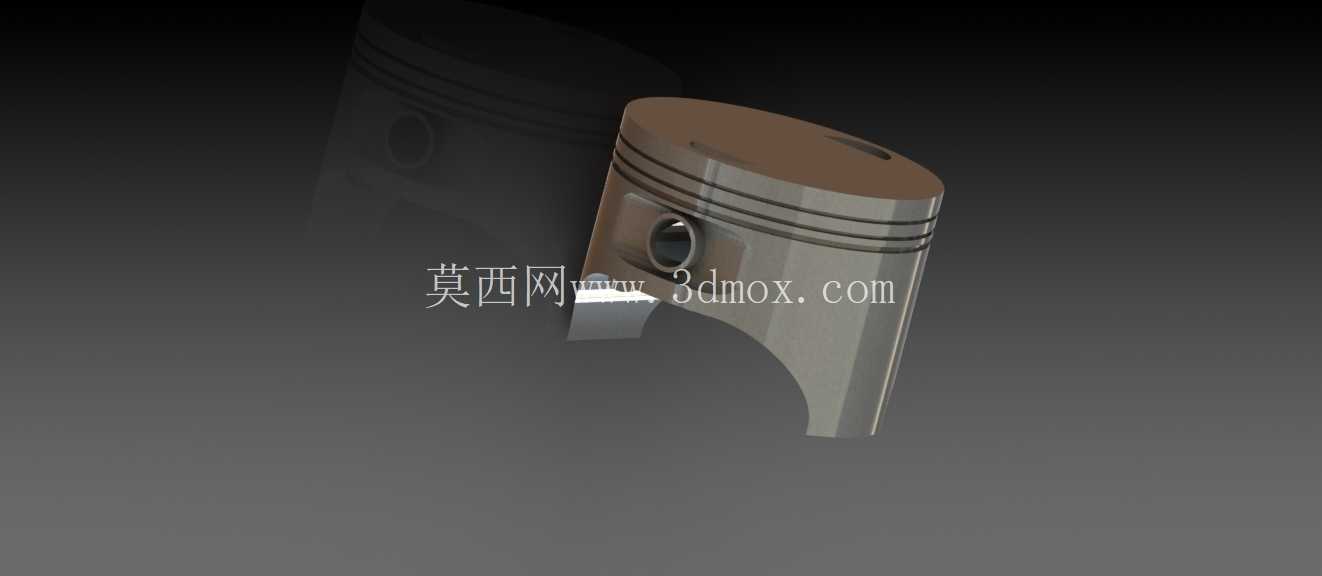

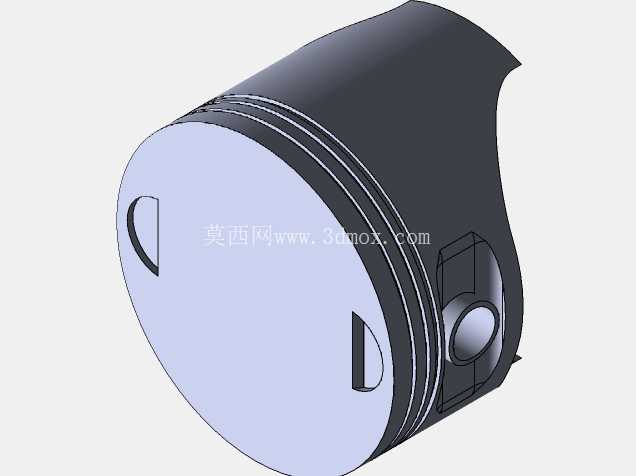

　　做这套结构的三维设计时，首先要明确的是活塞的热膨胀边界，活塞顶部直接接触燃烧室的高温燃气，工作时顶部温度可达数百摄氏度，因此活塞裙部的型线不能做成正圆柱，必须预留热膨胀量，同时考虑侧推力带来的磨损不均，裙部通常设计成中凸变椭圆的型面，建模时需要通过多截面放样来实现这个曲面特征，不能简单拉伸成等直径圆柱。活塞环槽的尺寸精度直接影响密封性能，三道环槽分别对应气环与油环，槽宽的公差控制在丝级，建模时要严格区分环槽的倒角与退刀结构，避免实际加工时出现应力集中导致环槽开裂。

　　活塞销孔的位置设计需要考虑偏心量，这个偏心是为了缓解活塞在上止点换向时的敲缸问题，偏心方向朝向主推力面，偏心值根据缸径大小通常在0.5到1.5毫米之间，建模时不能将销孔放在活塞的中心轴线上，否则实际运行时会出现明显的敲击噪声，加速缸套磨损。与活塞销配合的连杆小头端，需要预留衬套的安装位置，衬套的油槽结构要在建模时体现，保证工作时润滑油能够进入配合面形成油膜，避免干摩擦。

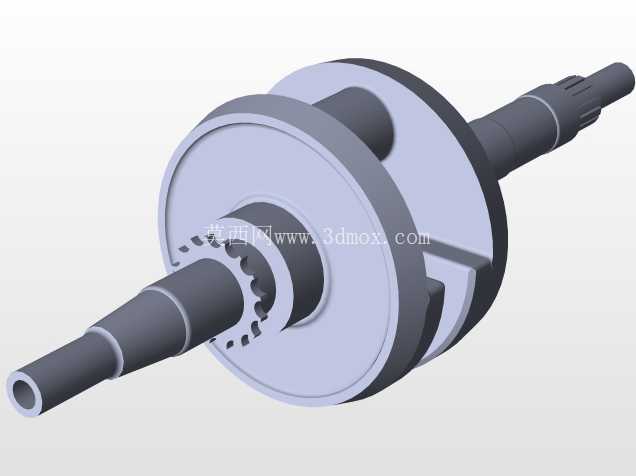

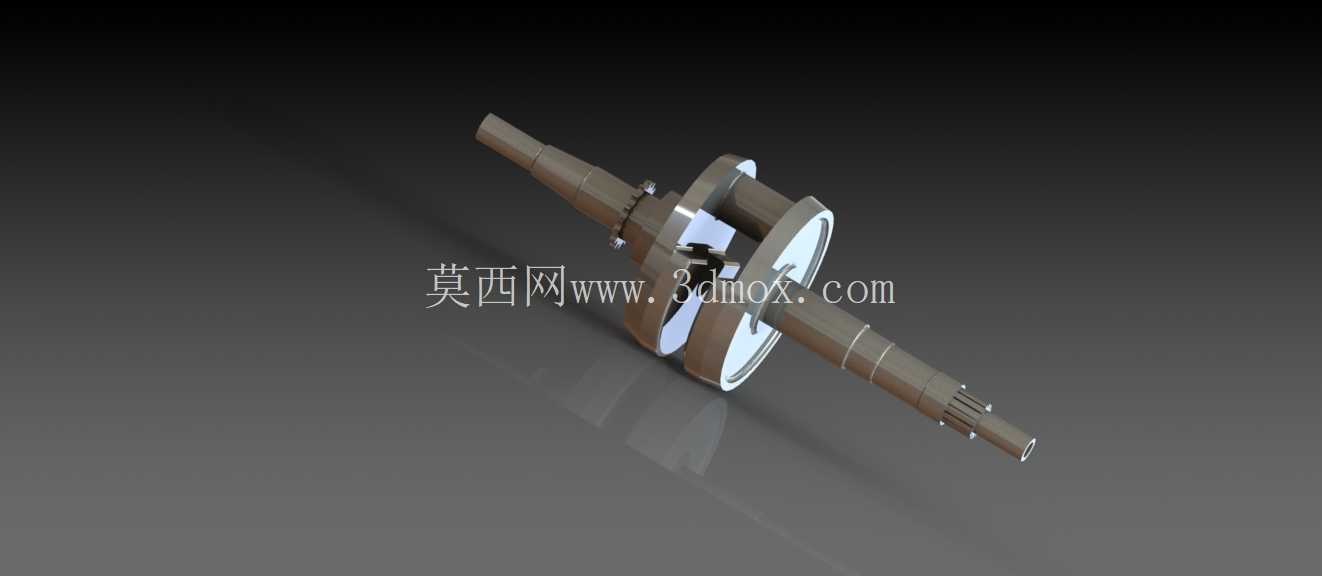

　　曲柄部分的设计重点是平衡配重，单缸机的曲柄需要配置平衡块来抵消活塞往复运动产生的一阶惯性力，平衡块的扇形角度与质心位置需要经过往复惯性力计算确定，建模时不能随意删减配重结构，否则发动机运行时振动会大幅超标，直接影响整机的NVH性能与使用寿命。曲柄销与连杆大头的配合面要设计润滑油道，油道的走向要避开应力集中的区域，同时保证曲轴旋转时润滑油能在离心力作用下顺利进入配合间隙。

　　从安装边界来看，活塞的最大外径必须与缸体内径保持规定的配合间隙，间隙过小会导致热态下活塞卡滞在缸套内，间隙过大则会出现窜气、烧机油的问题；活塞在上止点时顶部与缸盖之间的压缩余隙需要严格控制，余隙过大压缩比不足导致动力下降，余隙过小则可能出现活塞顶碰气门的故障。连杆的长度决定了发动机的冲程与连杆比，连杆比过小会导致侧推力增大，加剧缸套磨损，连杆比过大则会增加发动机的整体高度，因此建模时连杆长度、曲柄半径的参数要匹配整机的布局要求，不能随意更改比例。

　　这套结构的运动仿真需要验证活塞在上、下止点的换向平顺性，检查连杆在运动过程中是否会与缸体下部、曲轴箱内壁发生干涉，尤其是曲轴高速旋转时，平衡块的旋转包络面要与周边零件保持足够的安全间隙。活塞内部的加强筋结构是为了在保证强度的前提下降低活塞重量，筋条的走向要顺着热流与应力传递的方向，避免出现直角转接的结构，减少热应力集中导致的活塞开裂风险。油环的回油孔位置要对应活塞内腔，保证刮下的润滑油能够顺利流回曲轴箱，不会在环槽内积碳导致油环卡滞。
