这款液阻式立式减震支撑结构,核心应用场景覆盖小型精密设备隔振、实验台架缓冲、轻型动力单元减震安装等领域,在需要隔绝竖向振动传递、同时保留小幅度转动自由度的安装场景中适配性极强。不同于常规橡胶减震垫仅依靠材料形变吸能的设计逻辑,该结构采用液体阻尼作为核心吸能介质,能在持续振动工况下保持稳定的阻尼输出,不会出现橡胶材料长期使用后的老化蠕变、刚度衰减问题。

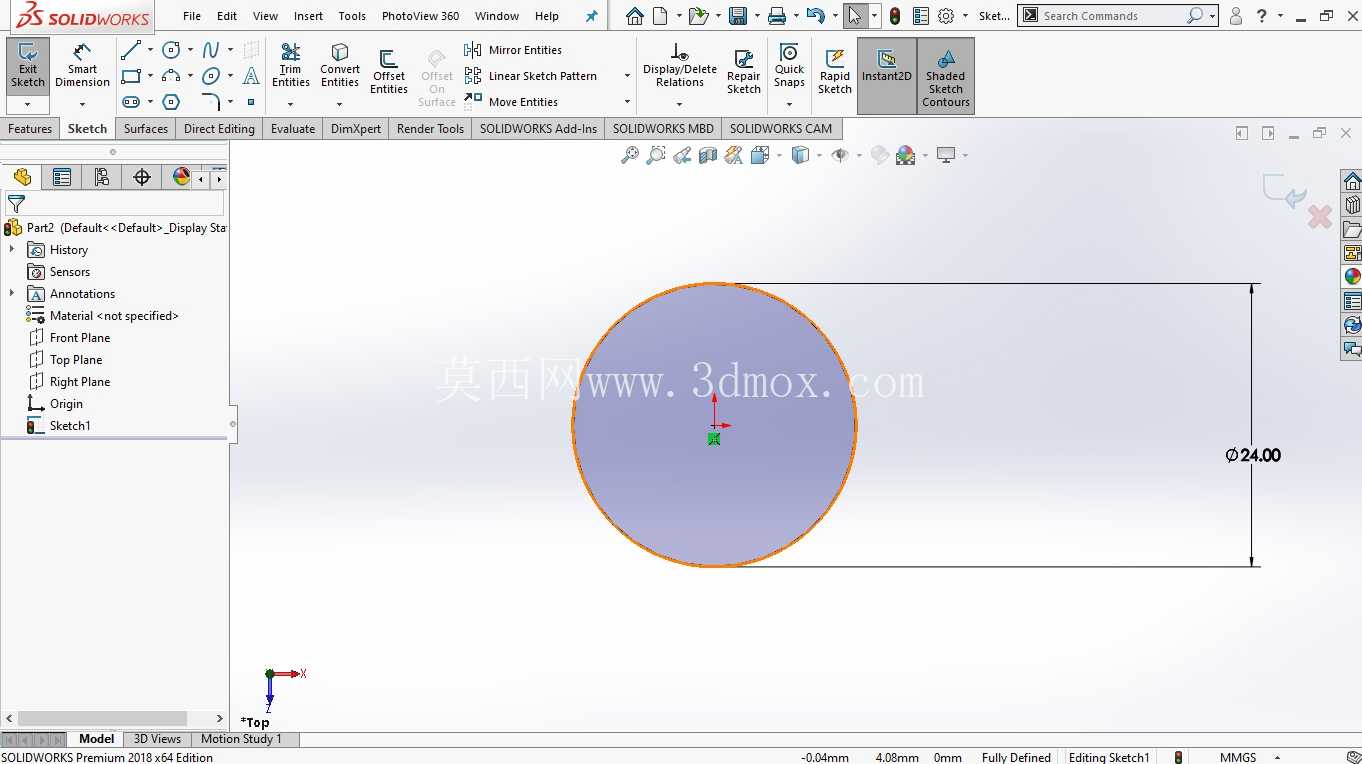

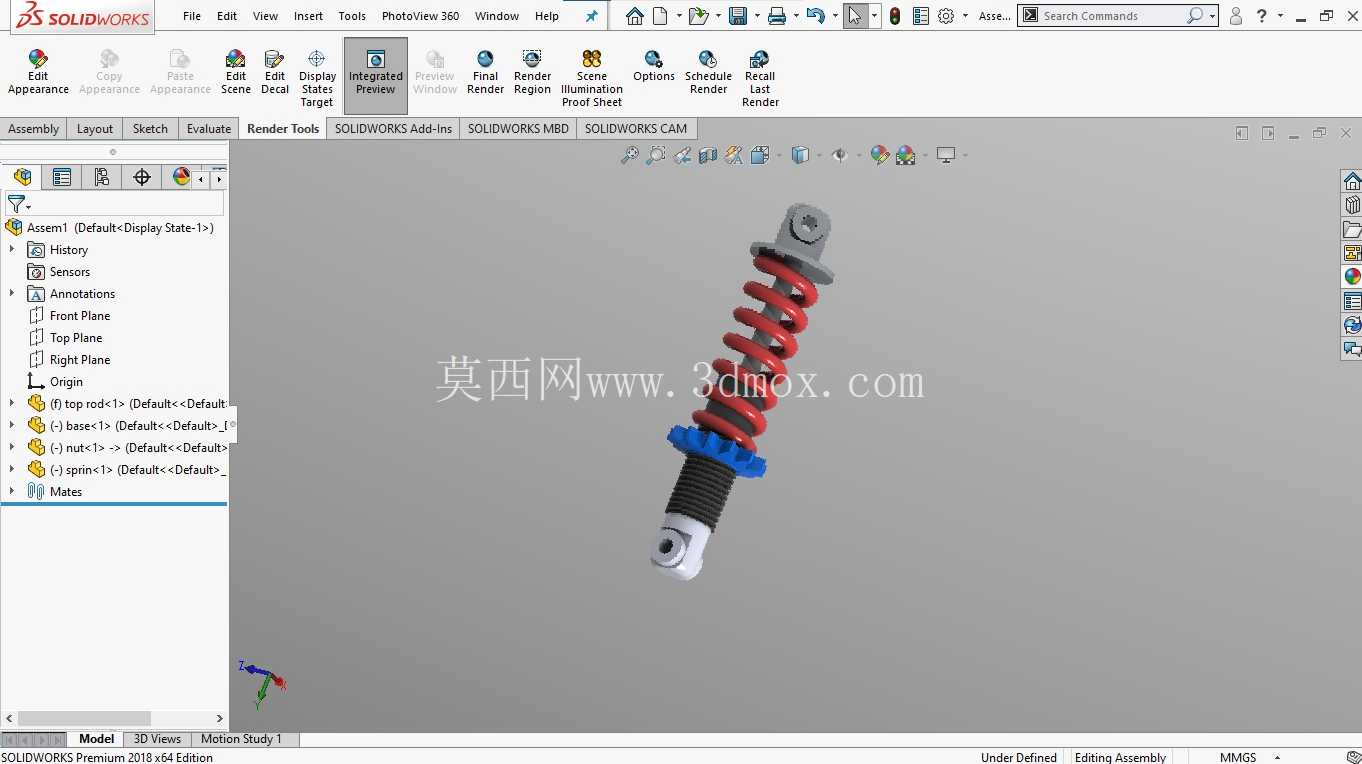

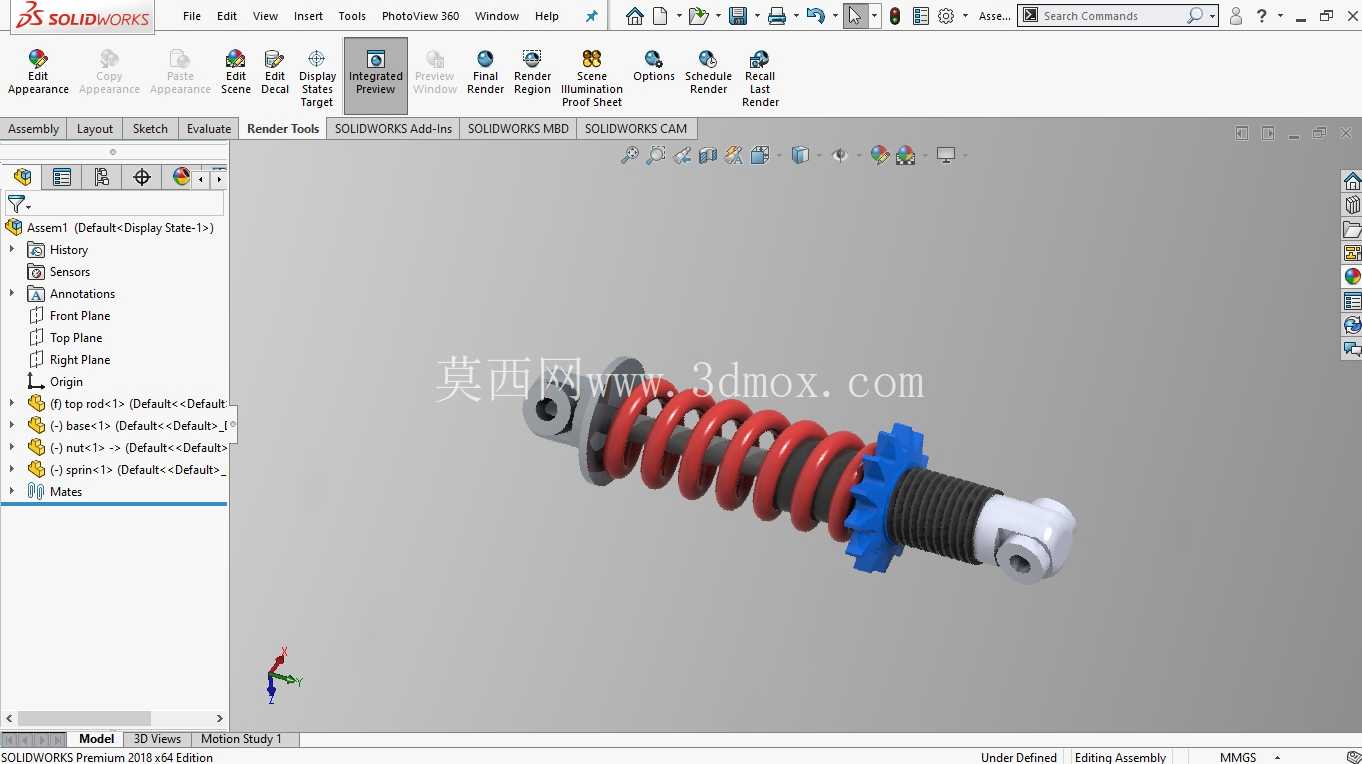

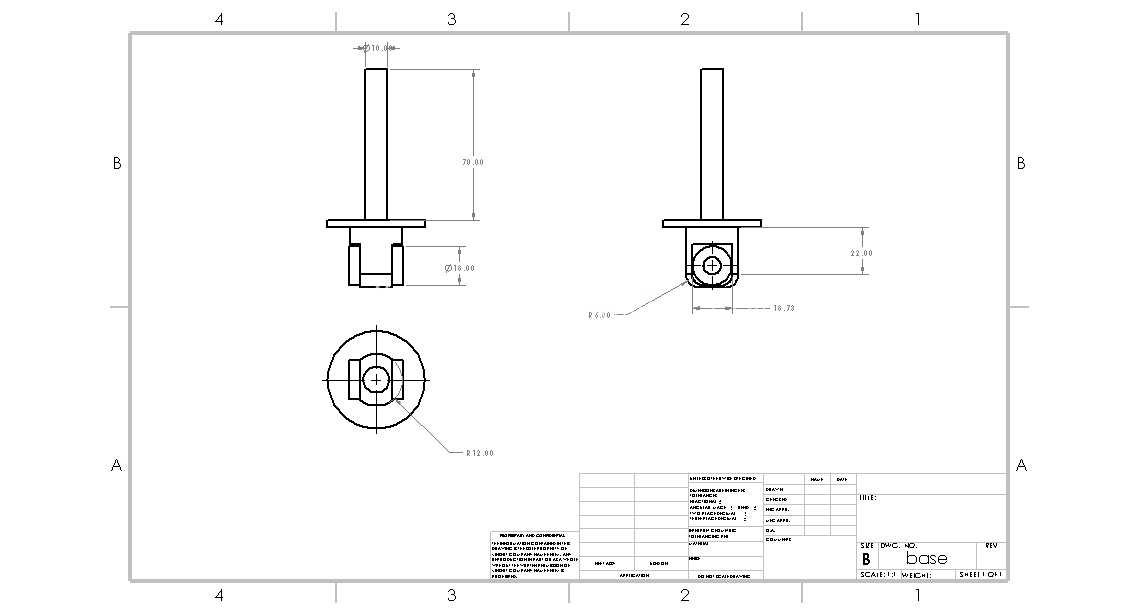

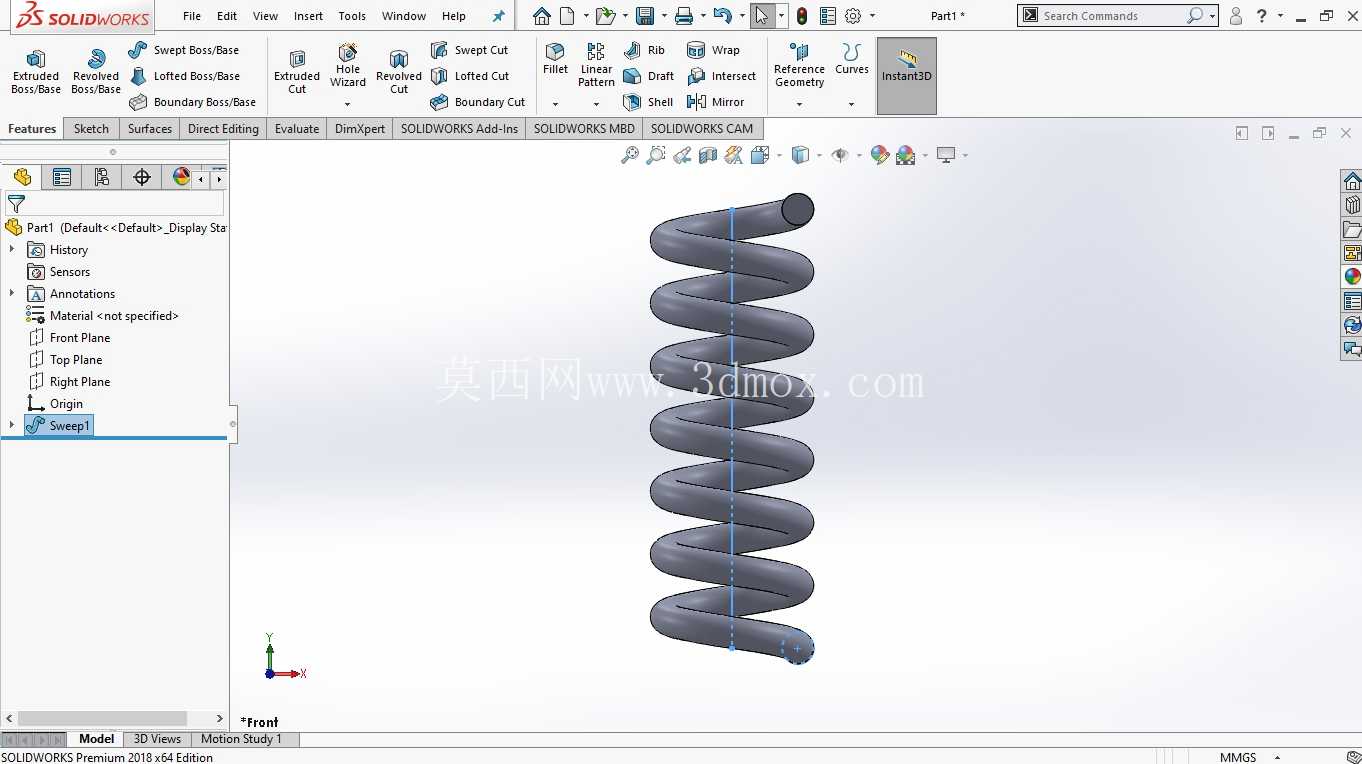

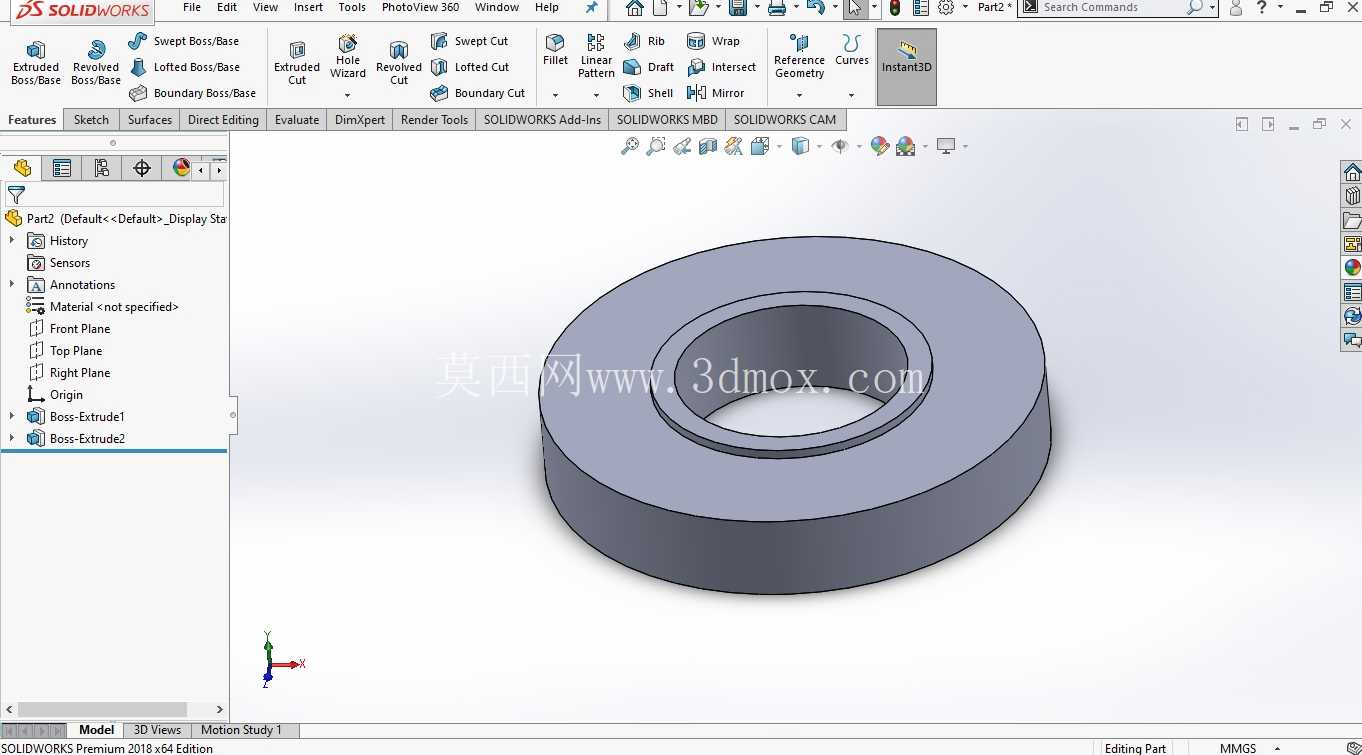

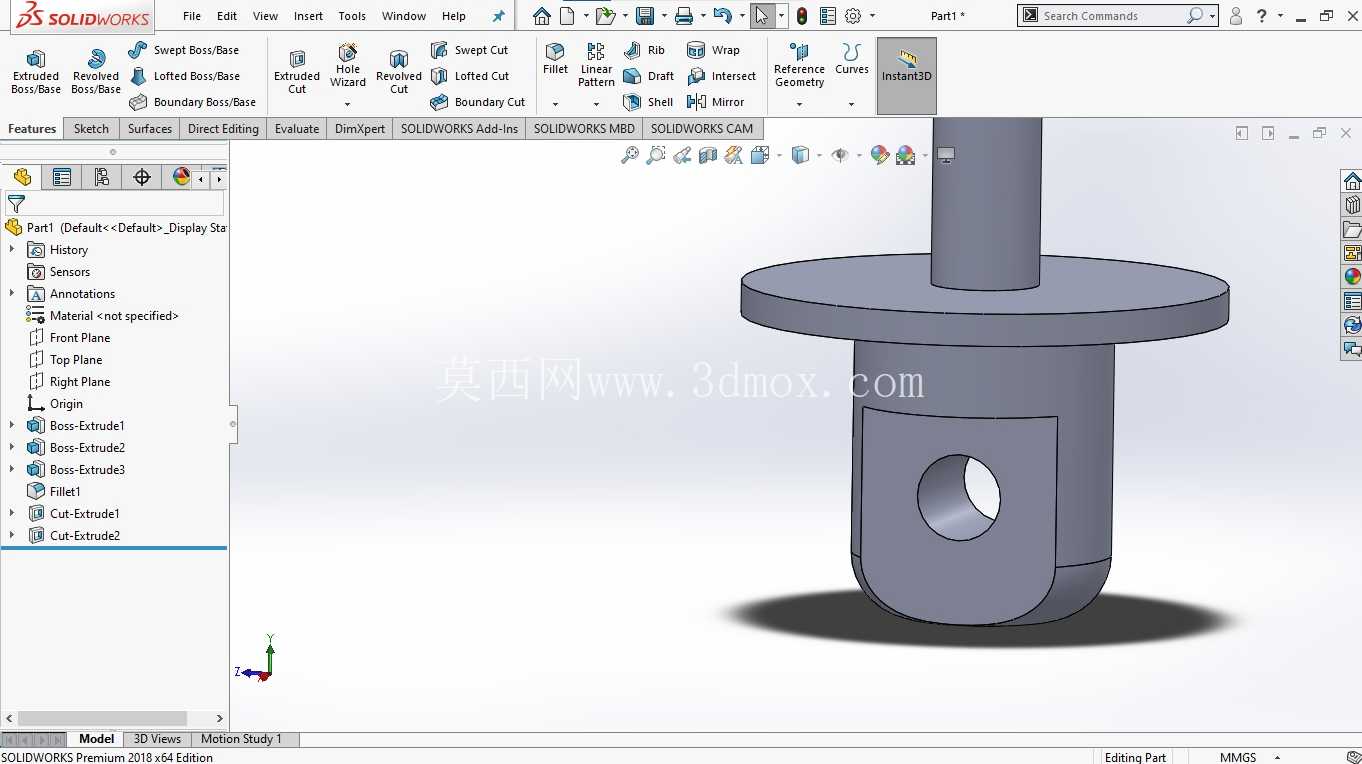

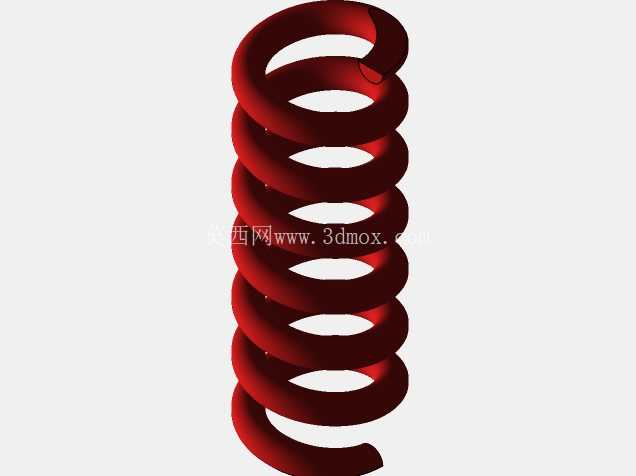

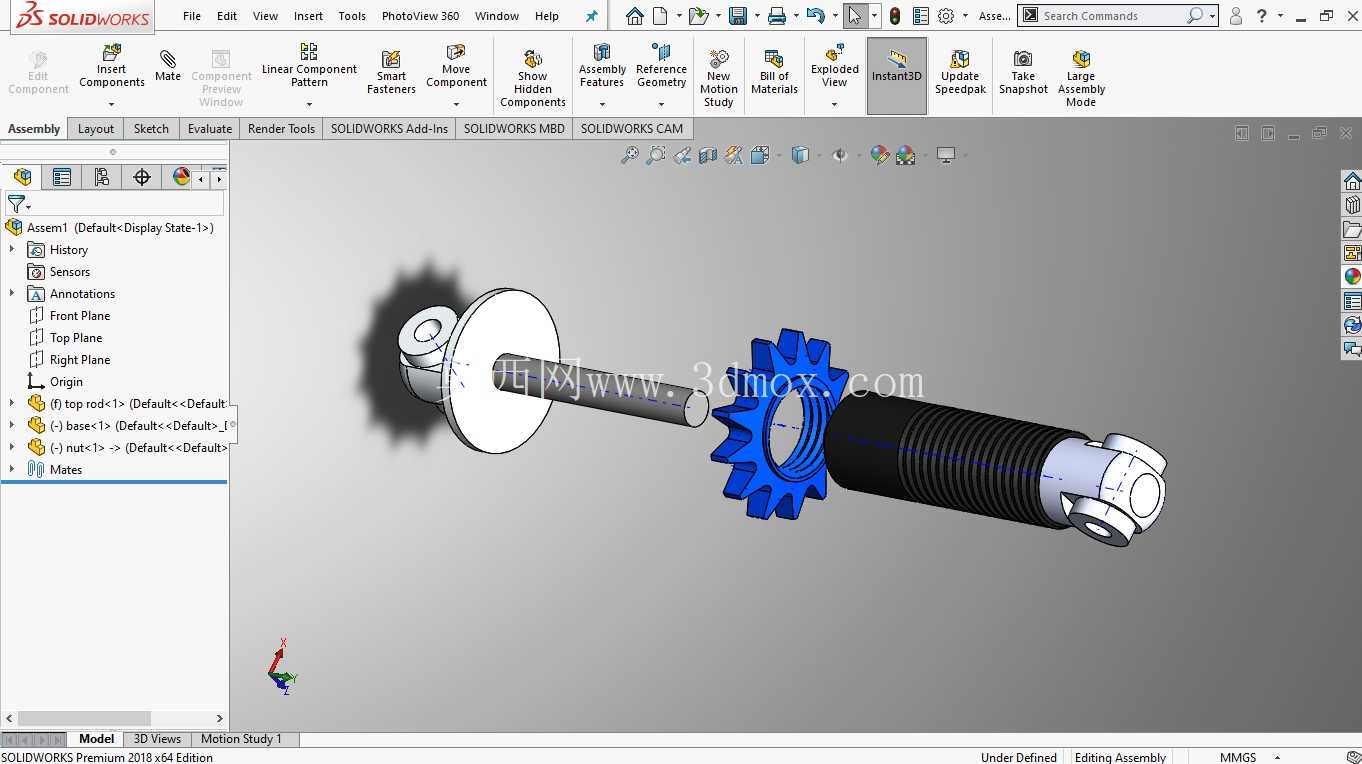

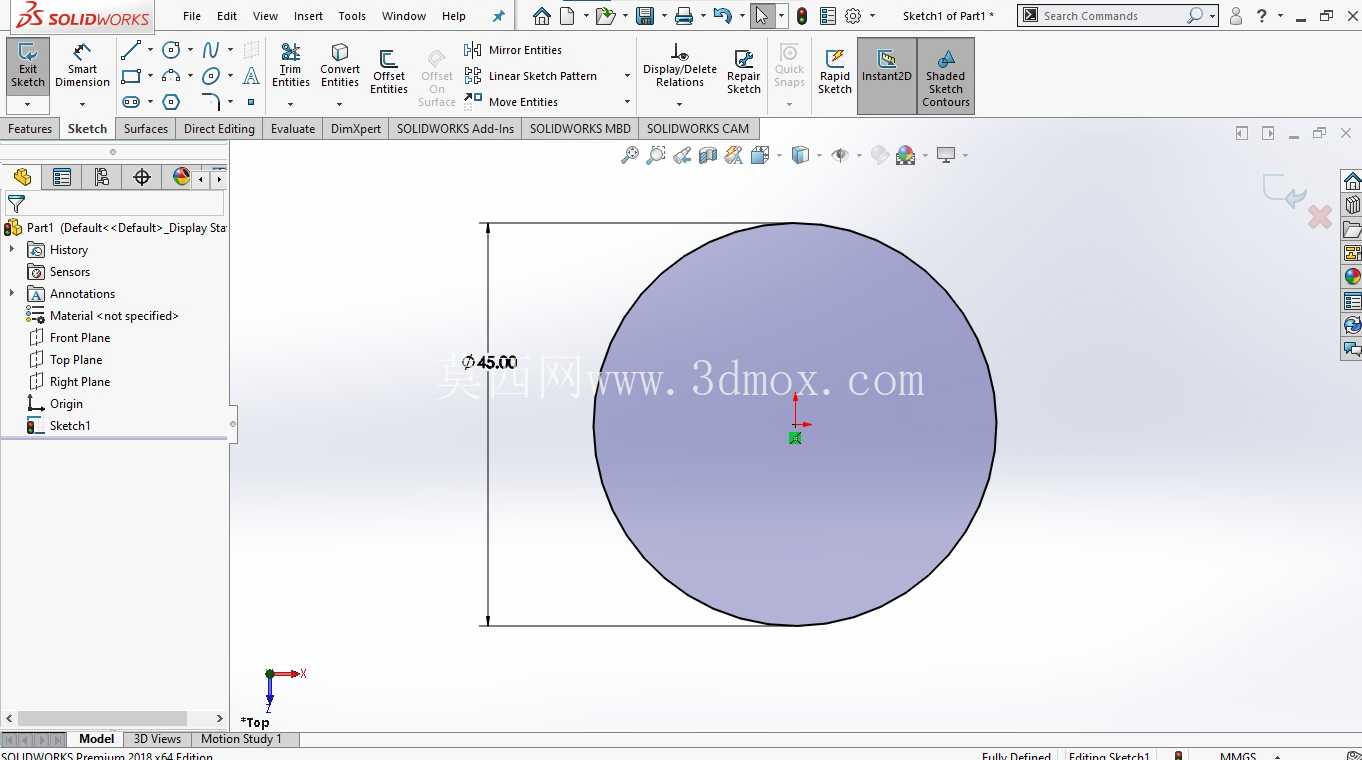

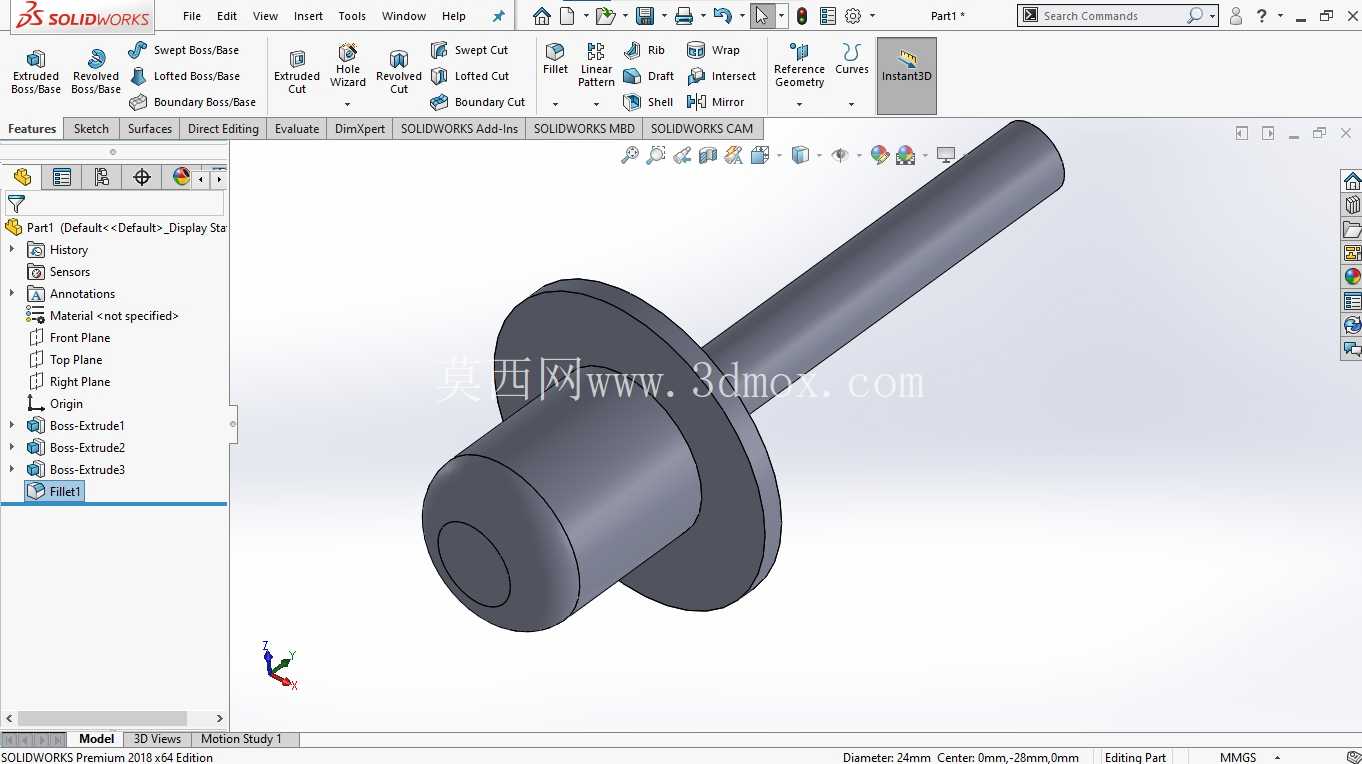

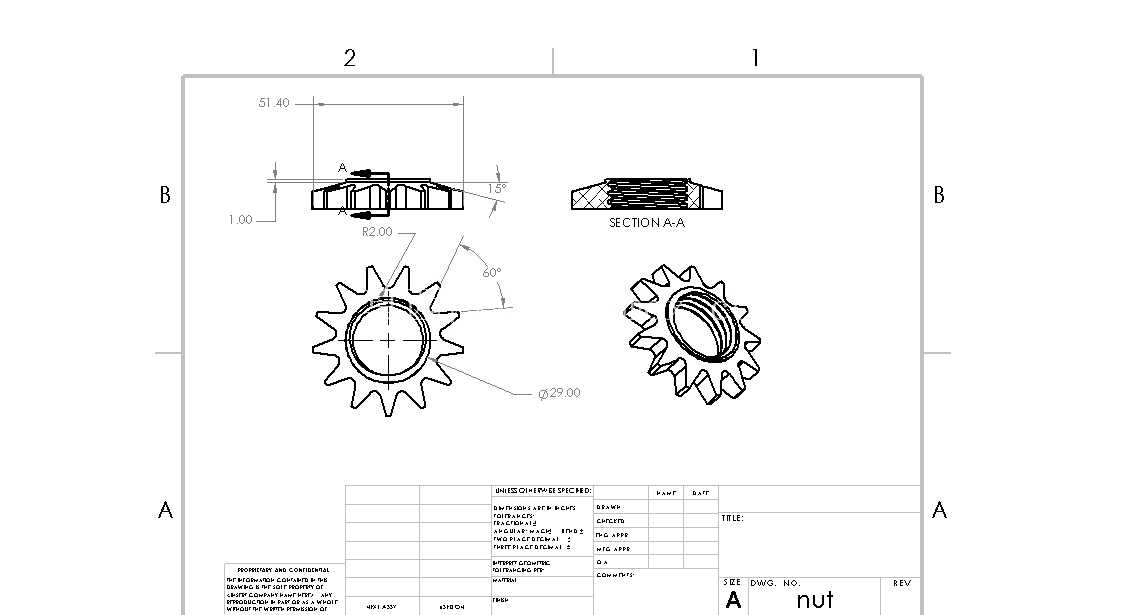

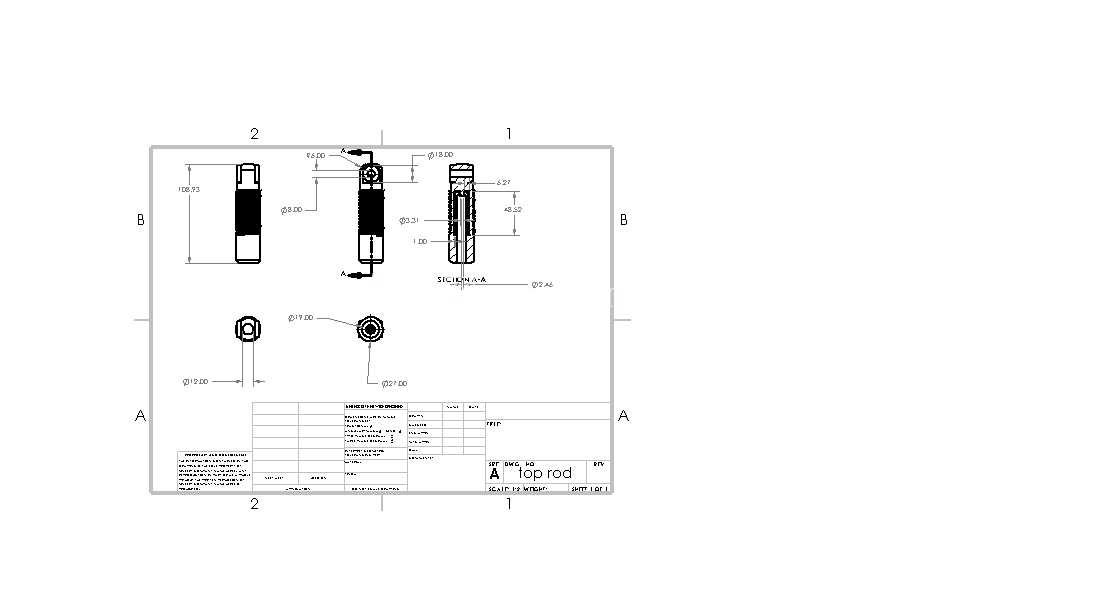

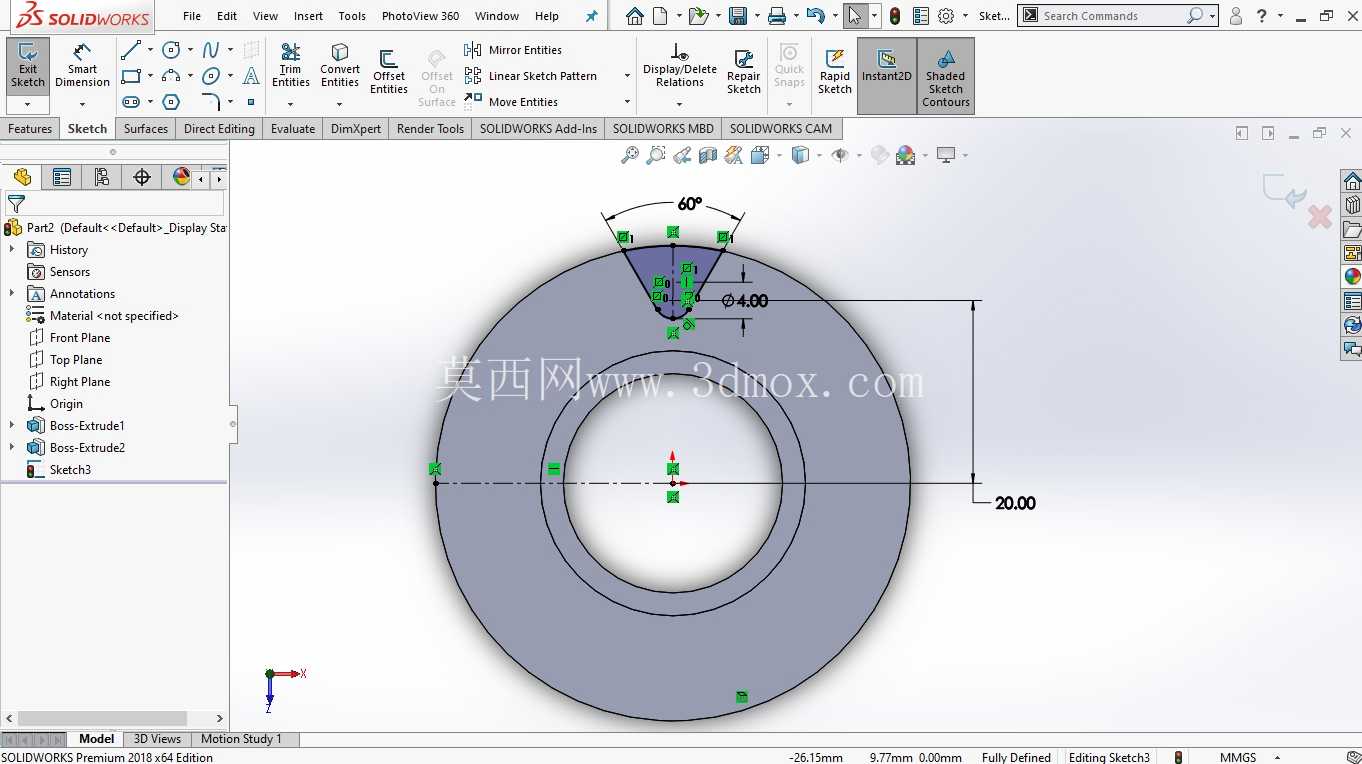

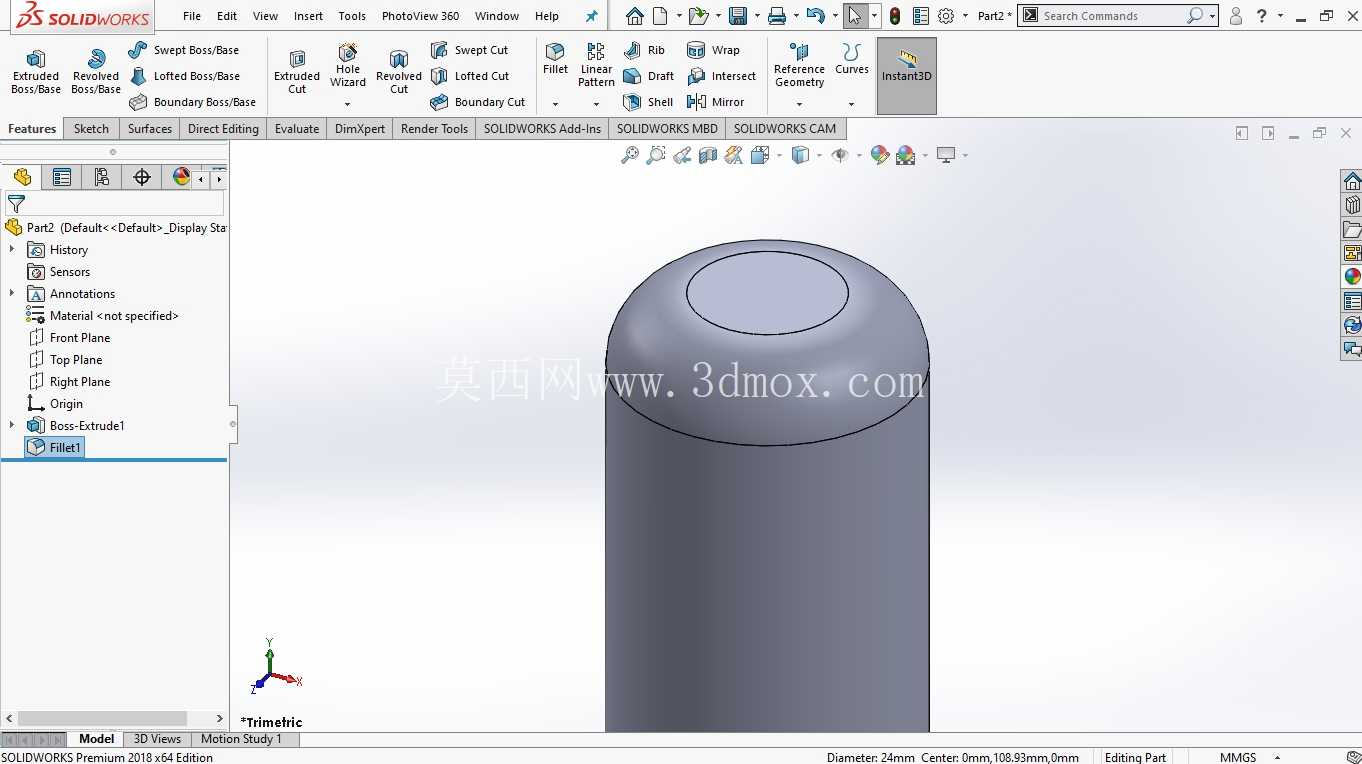

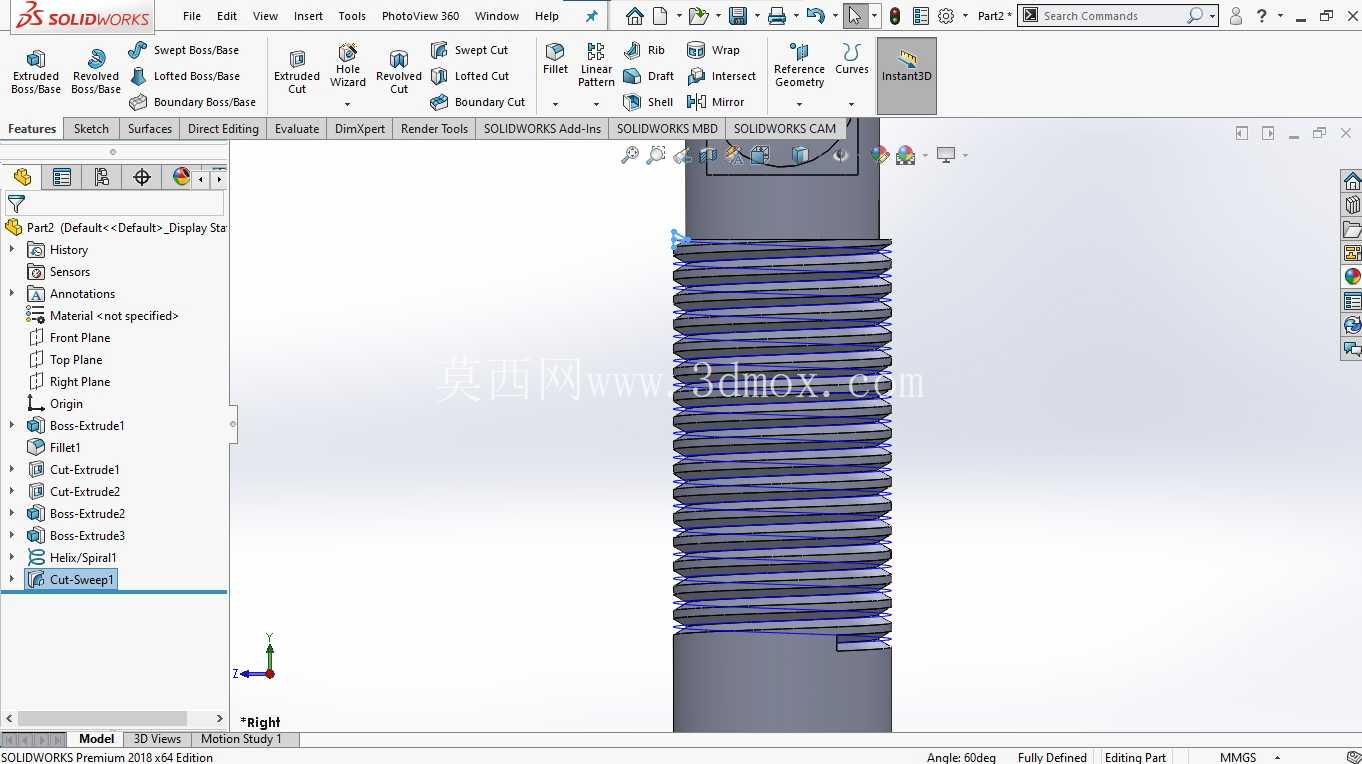

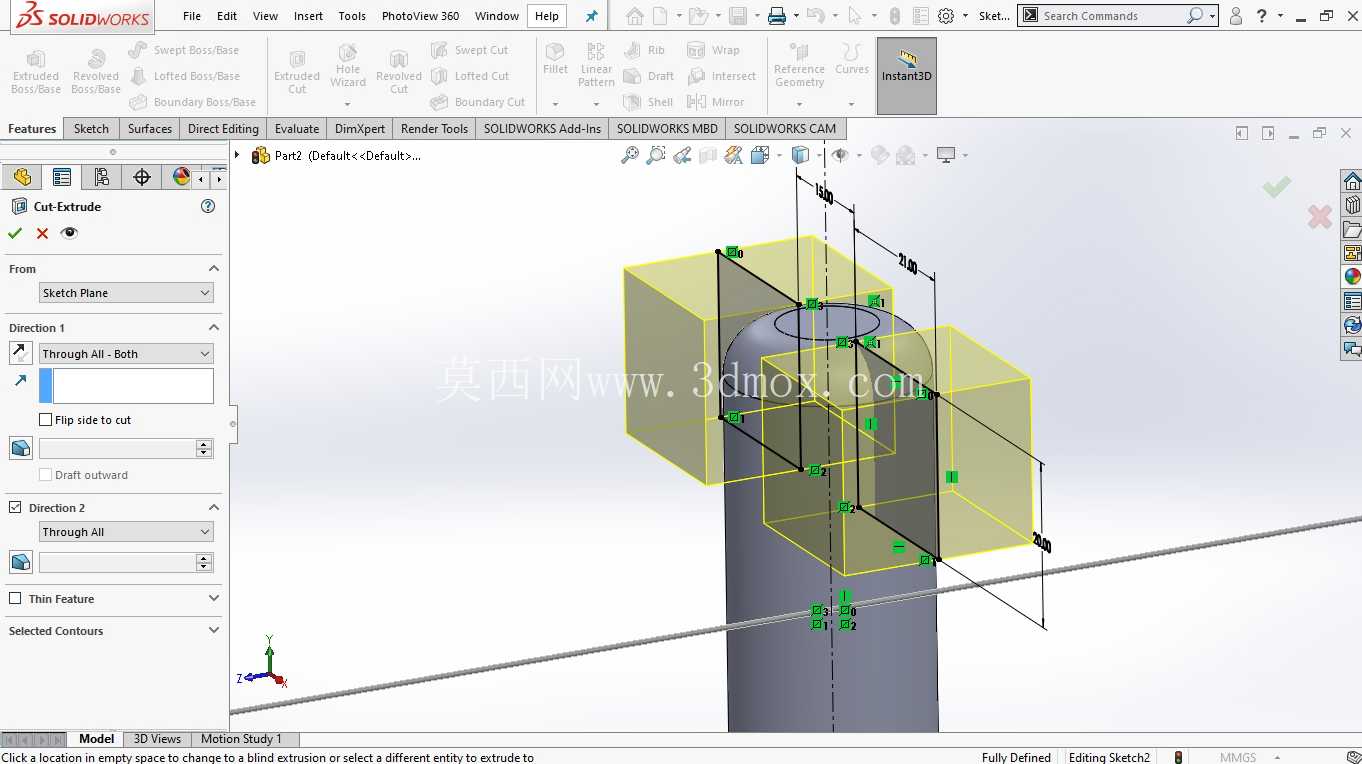

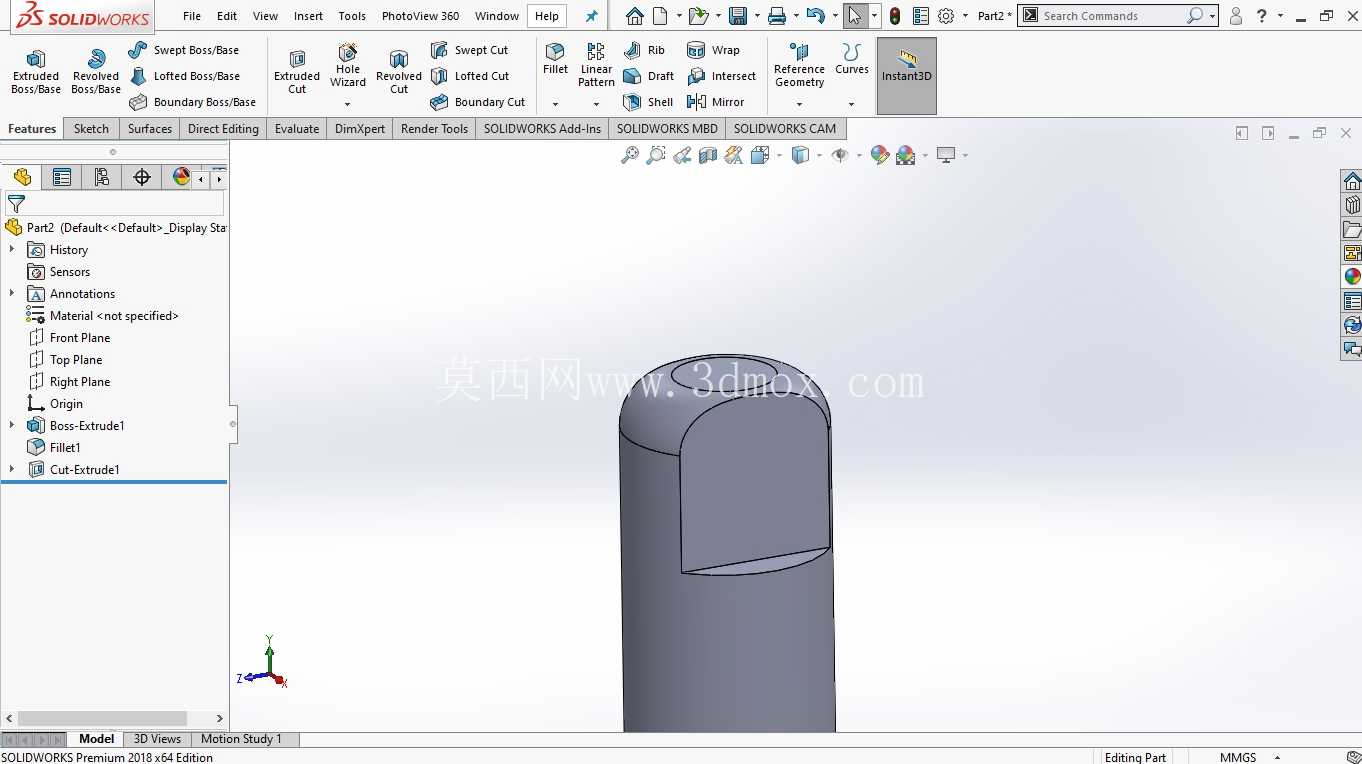

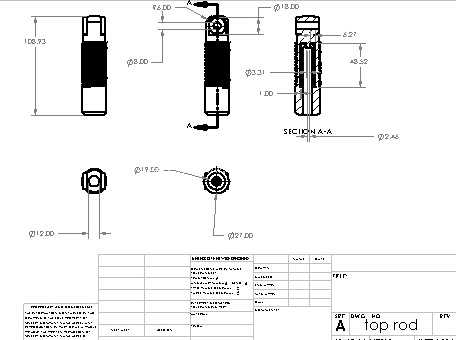

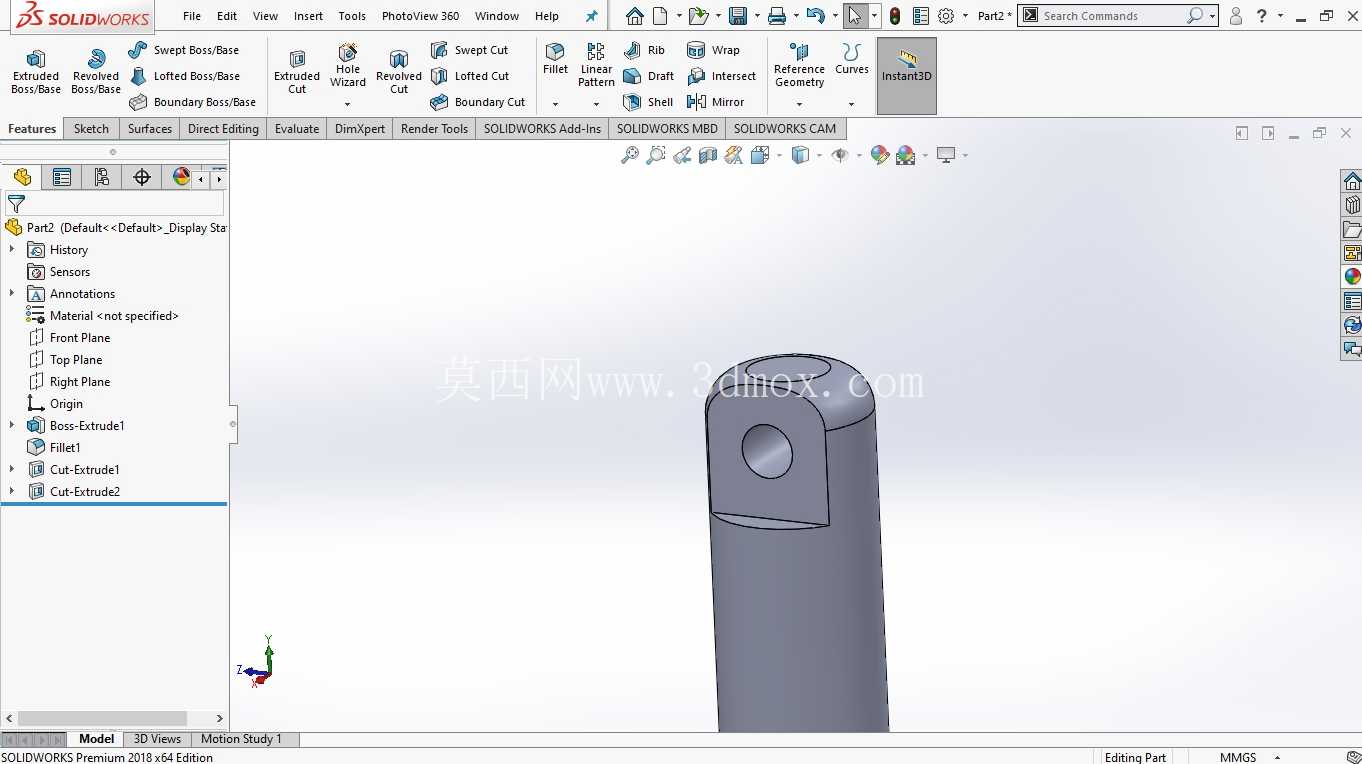

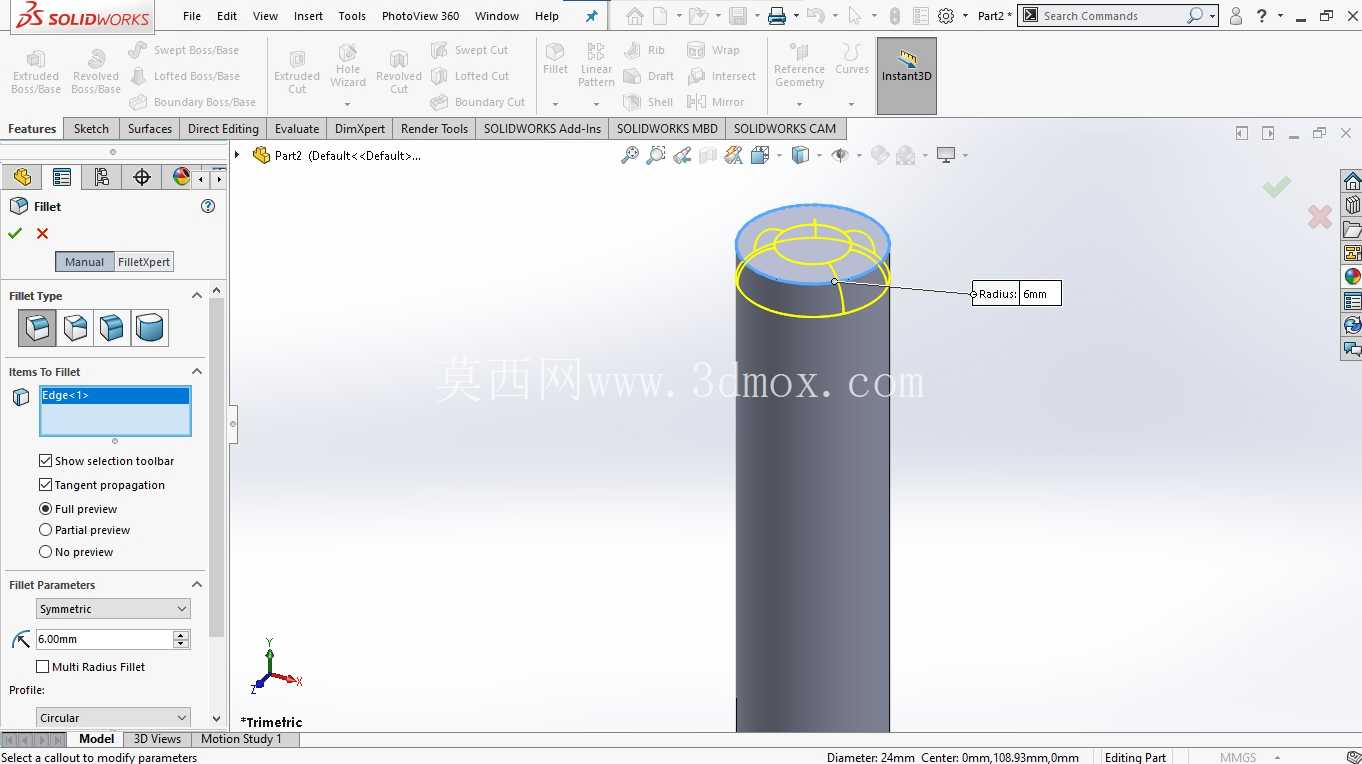

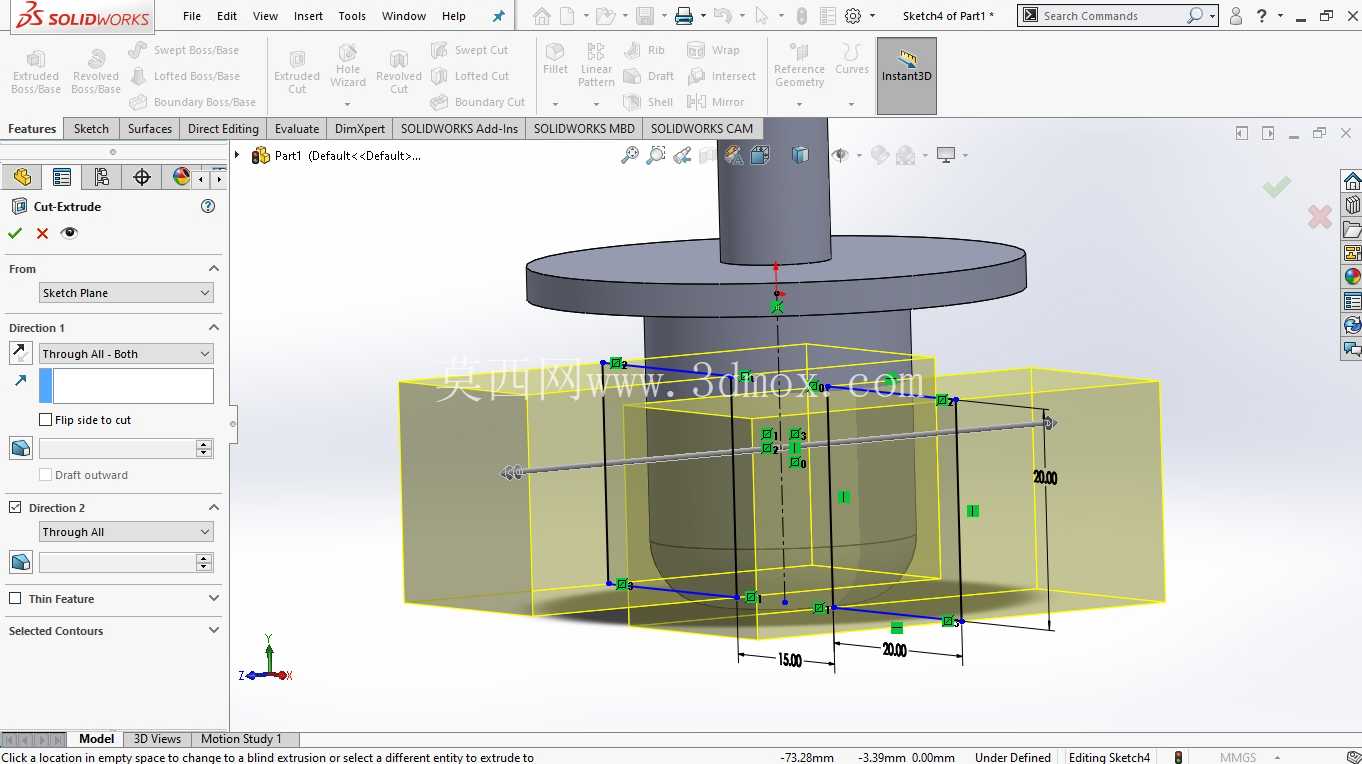

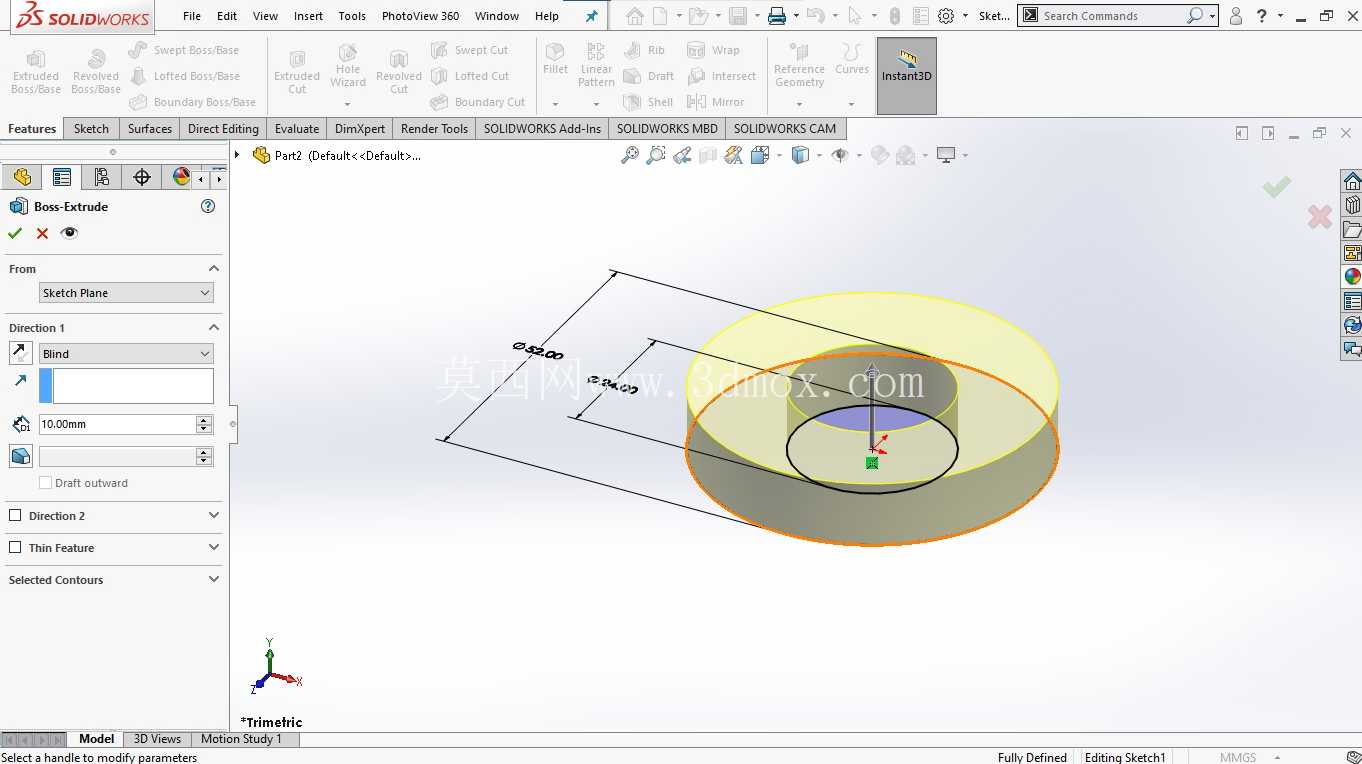

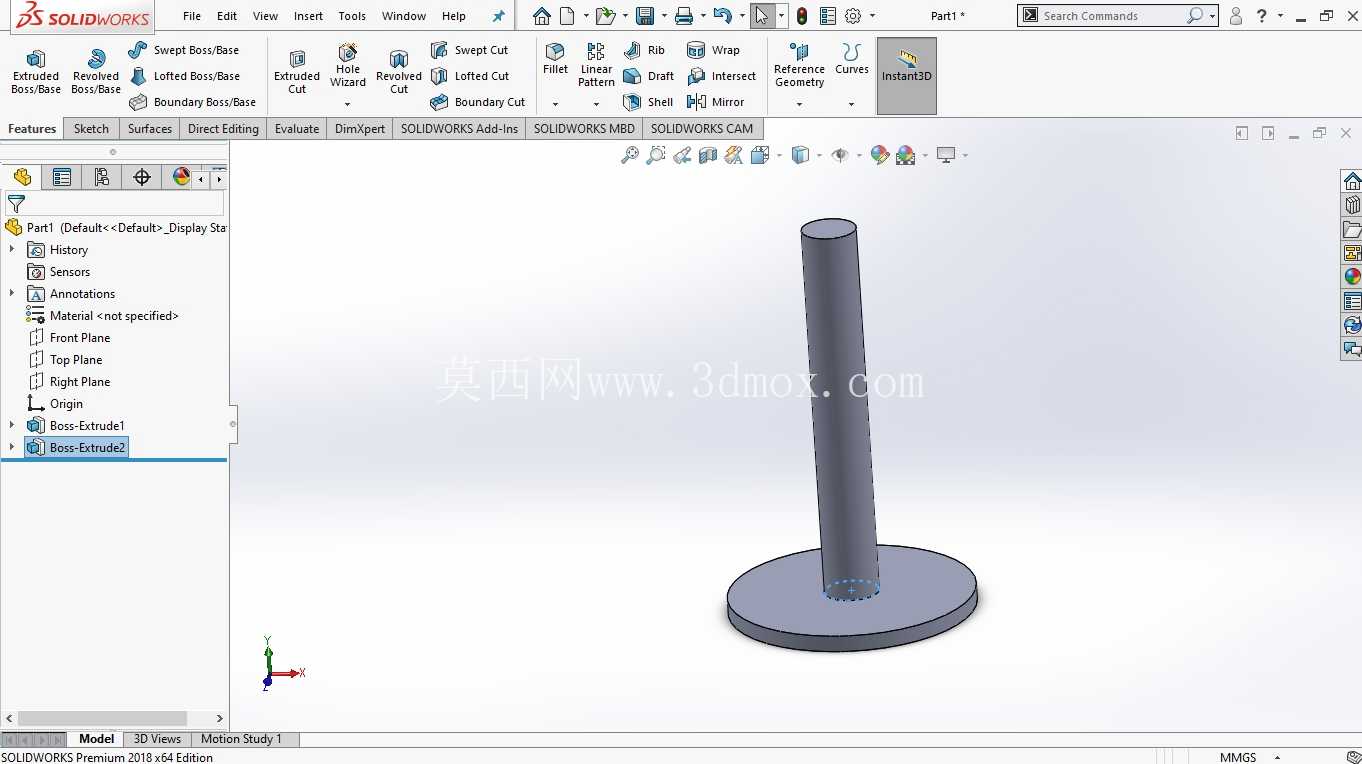

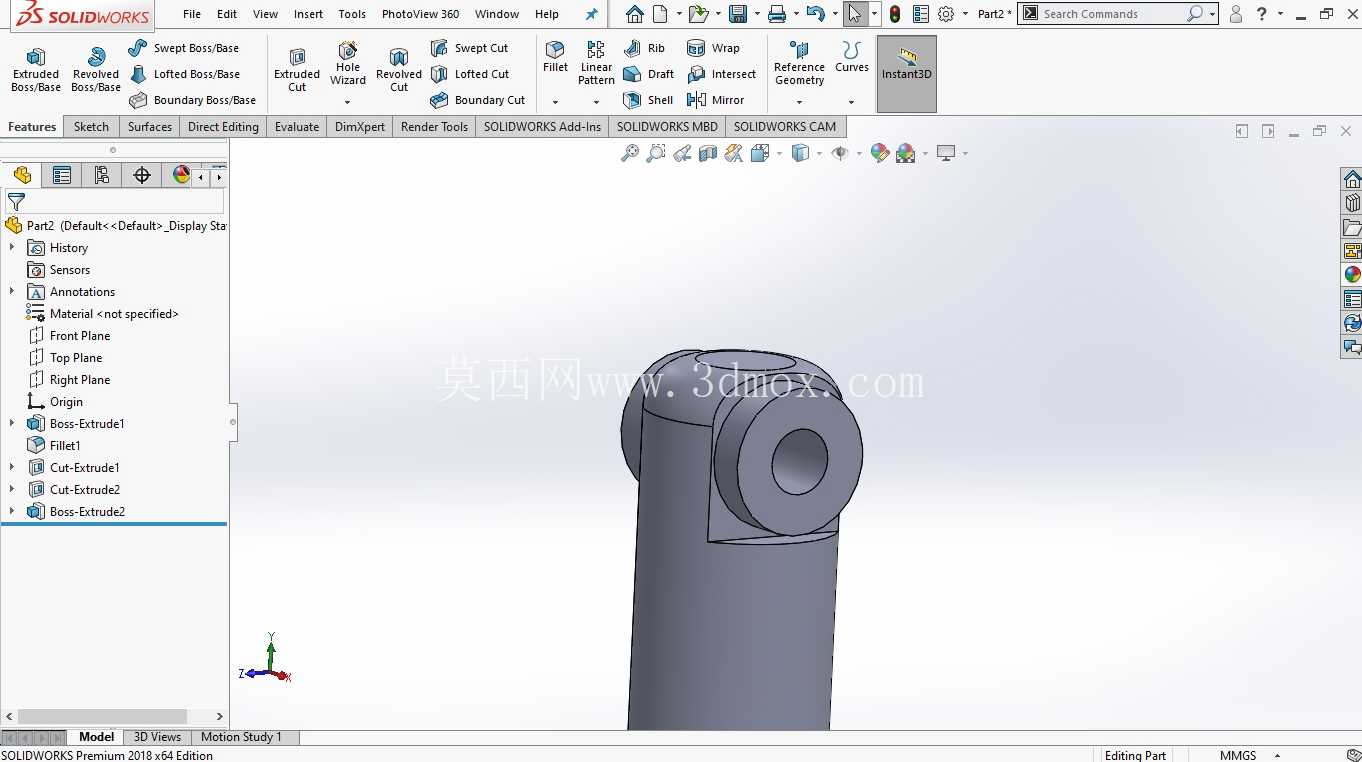

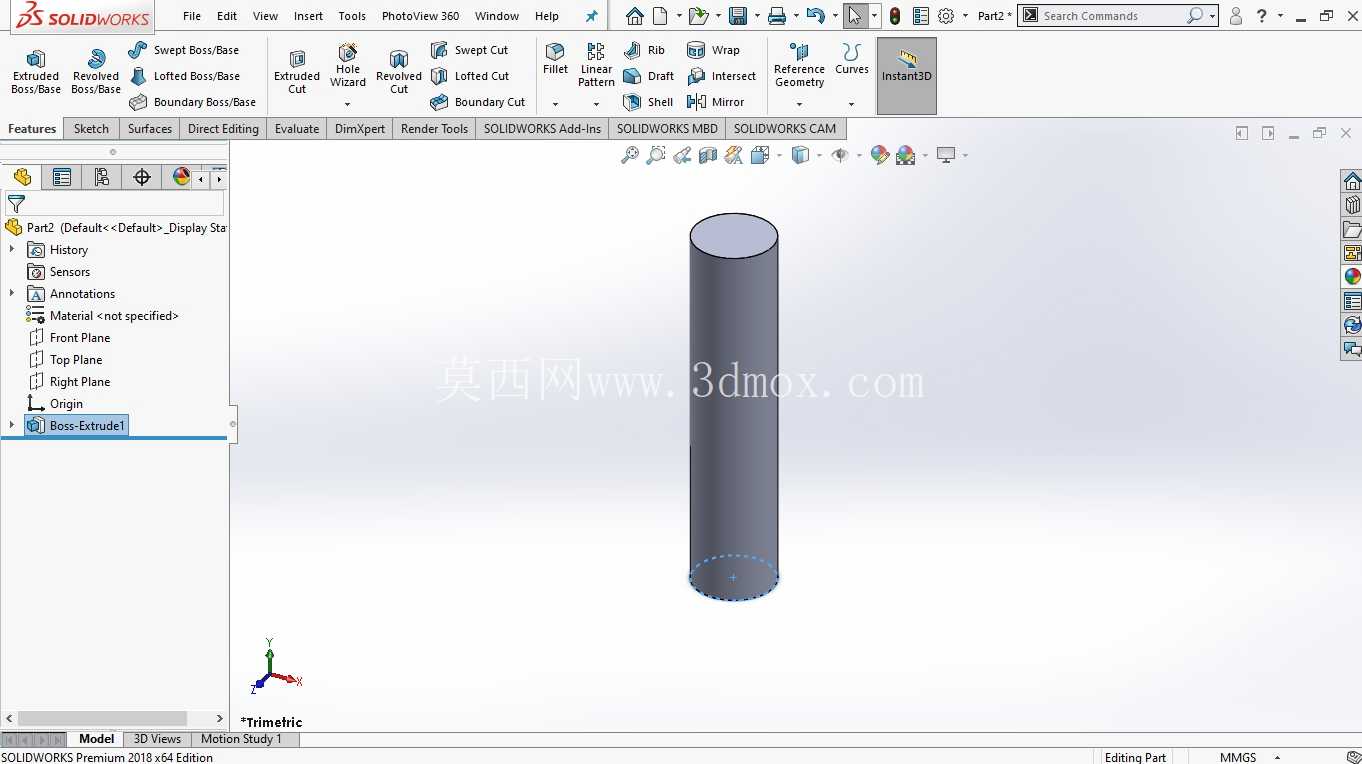

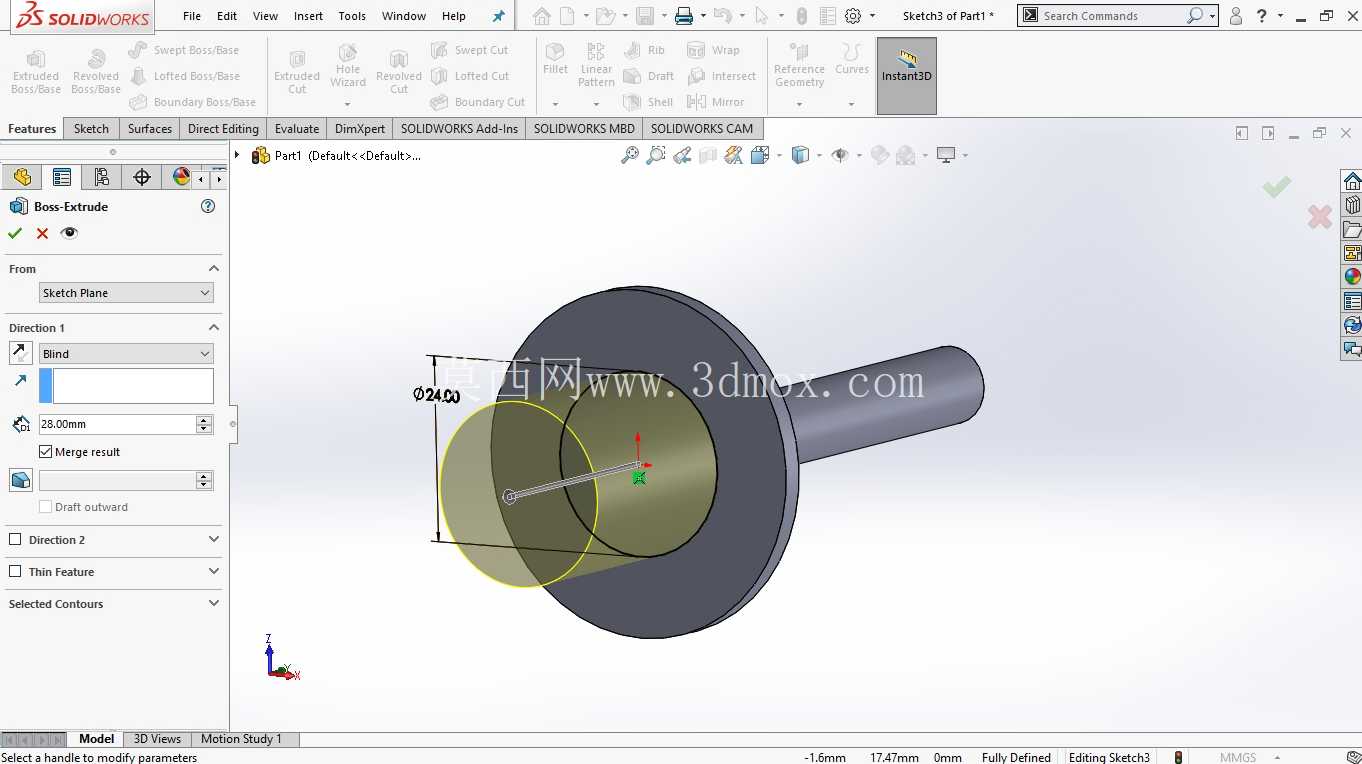

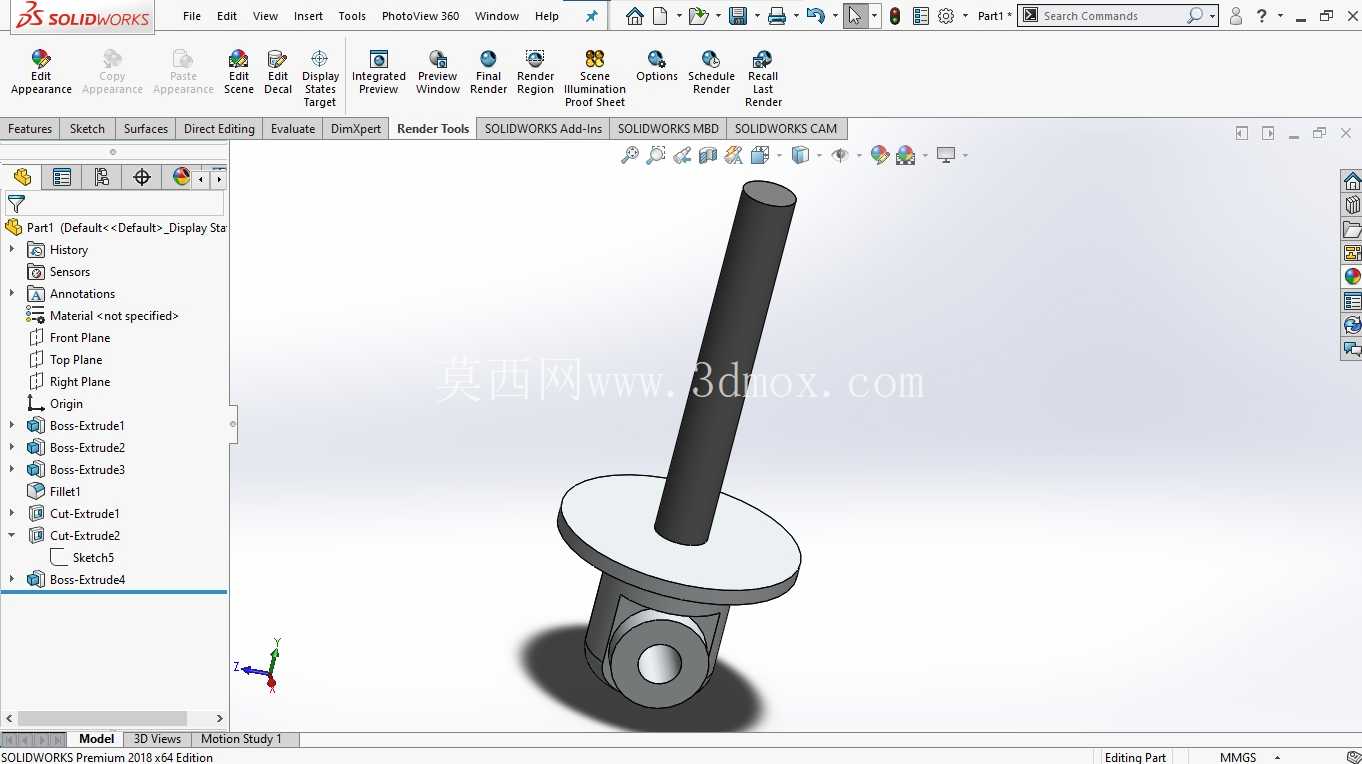

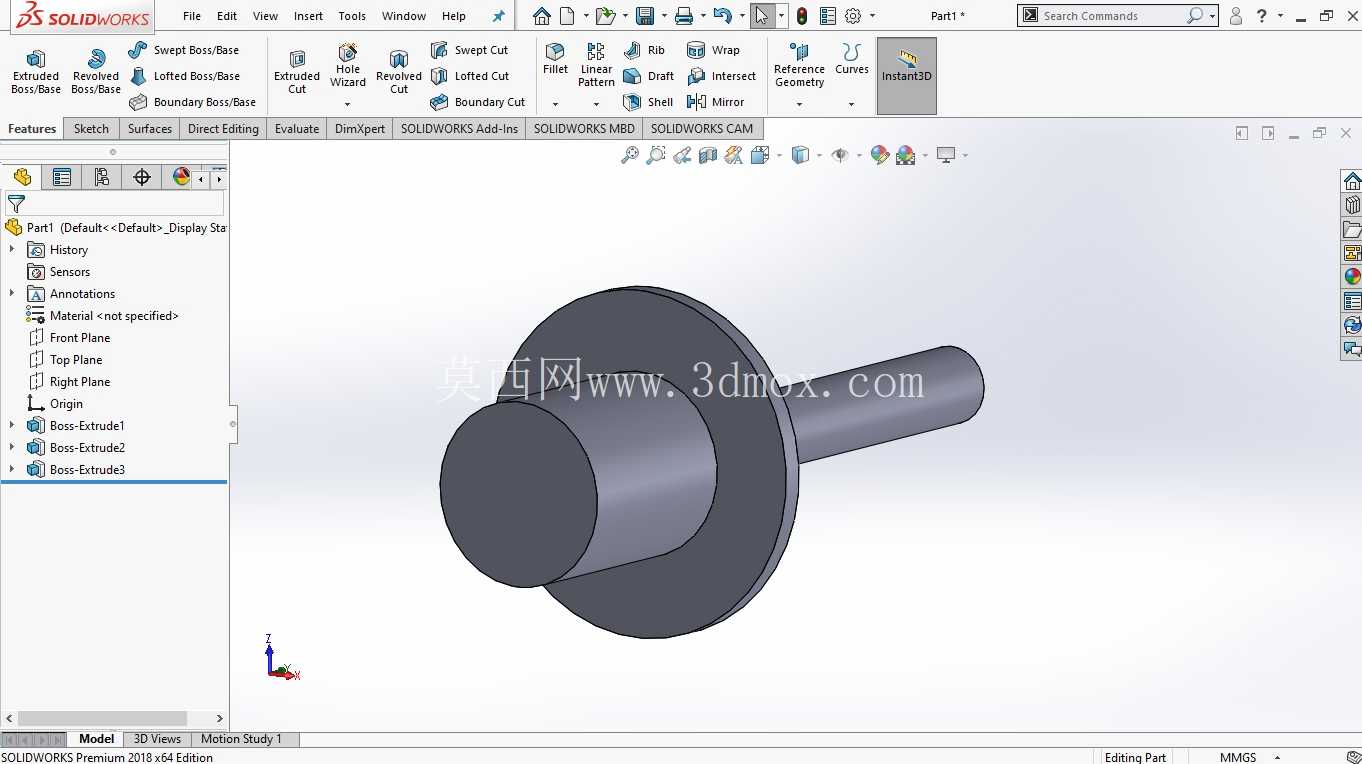

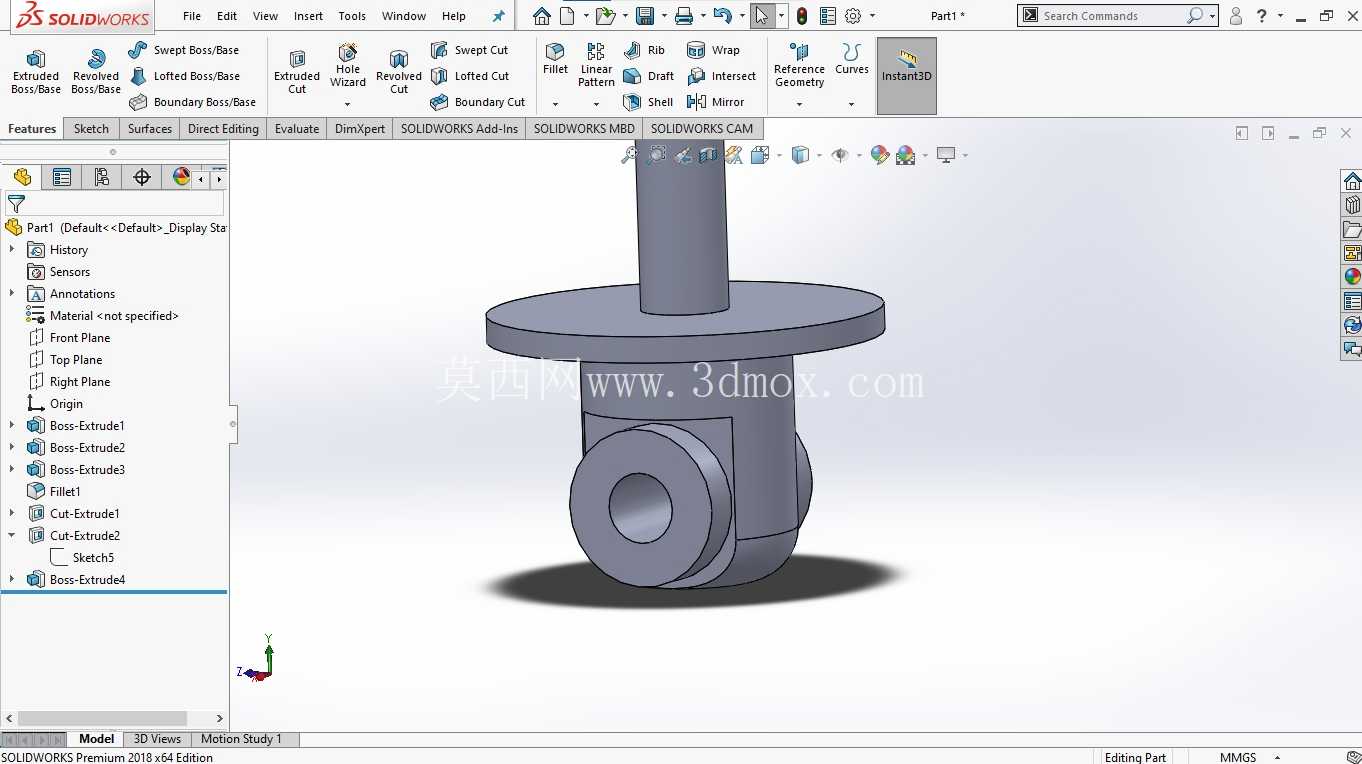

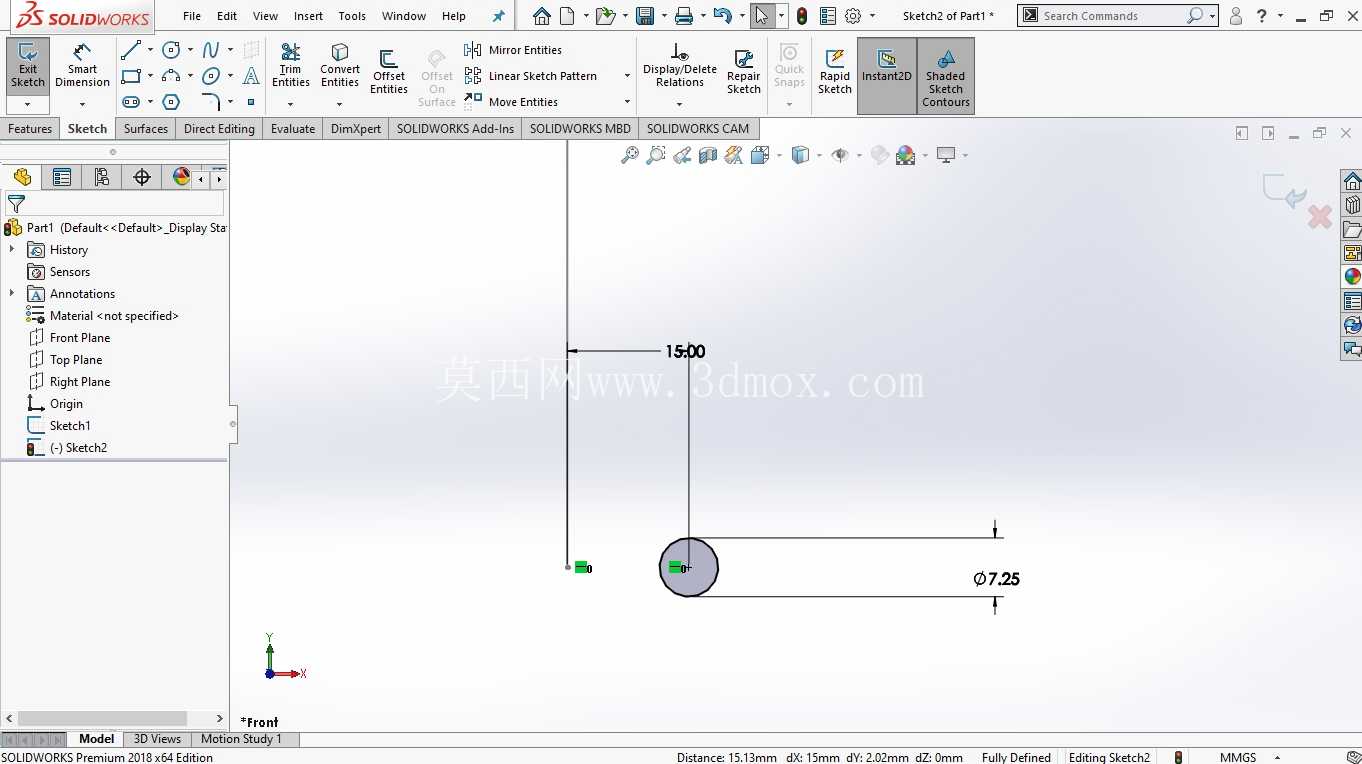

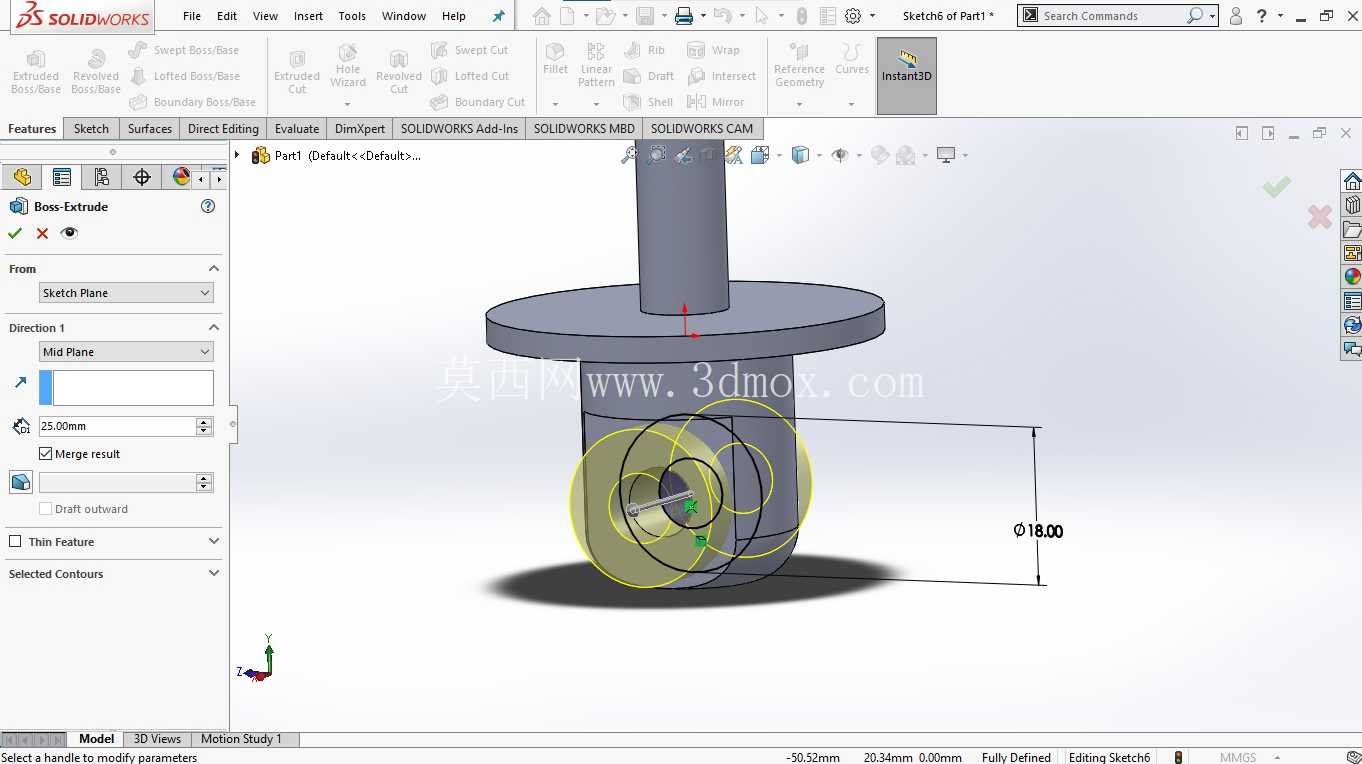

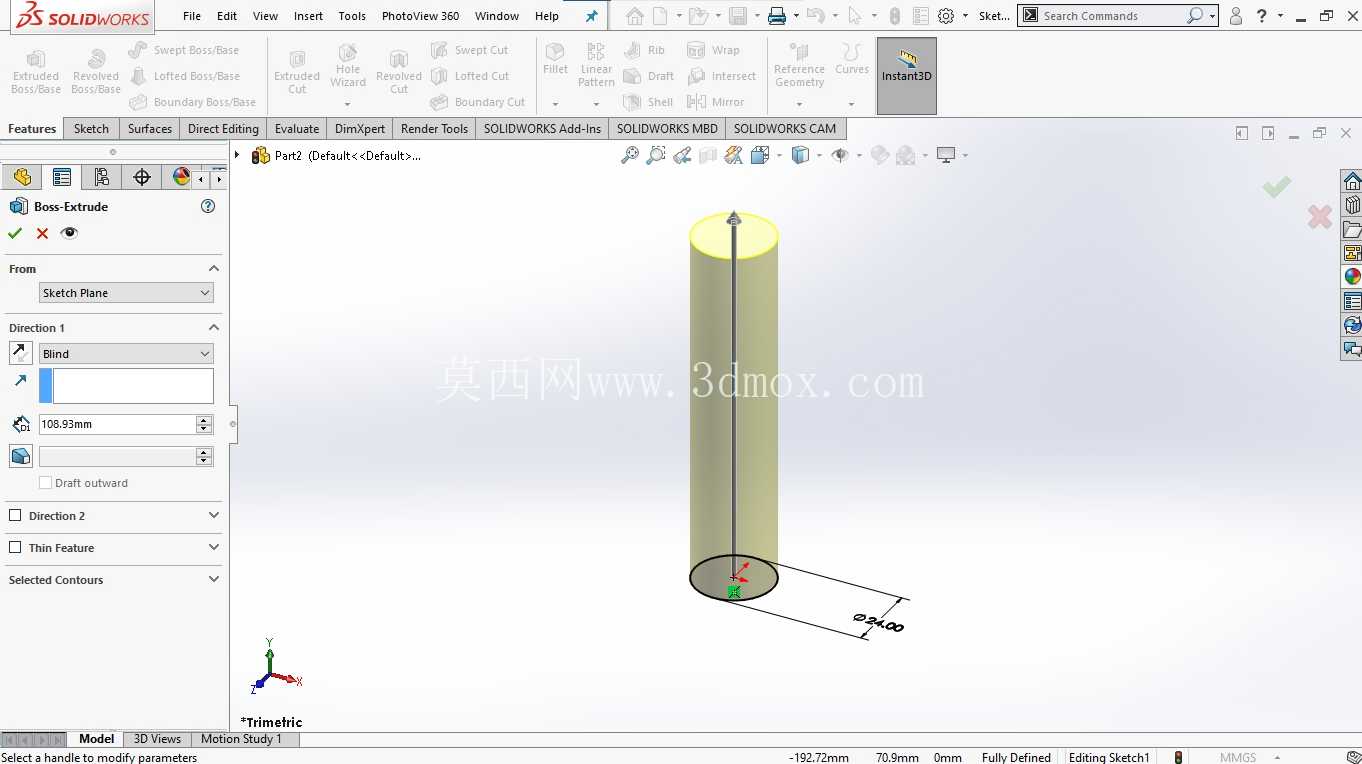

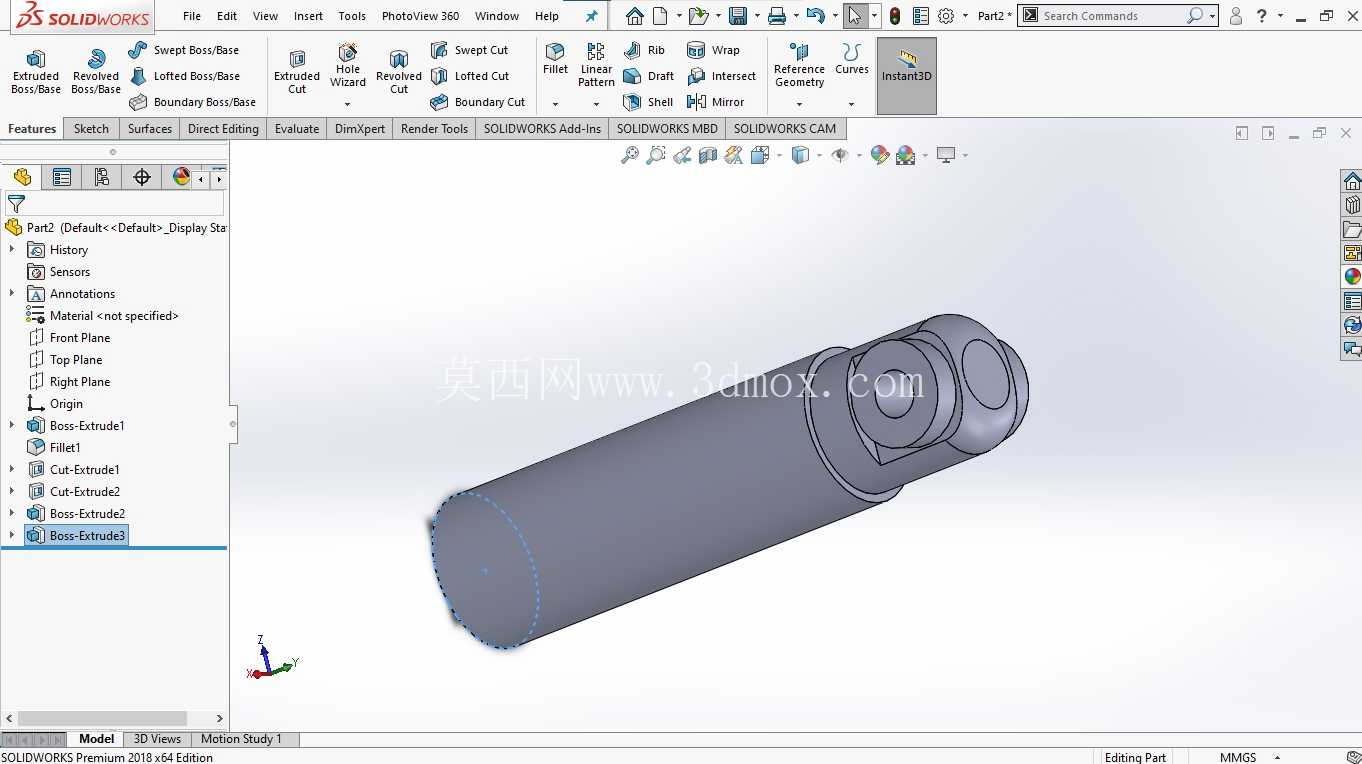

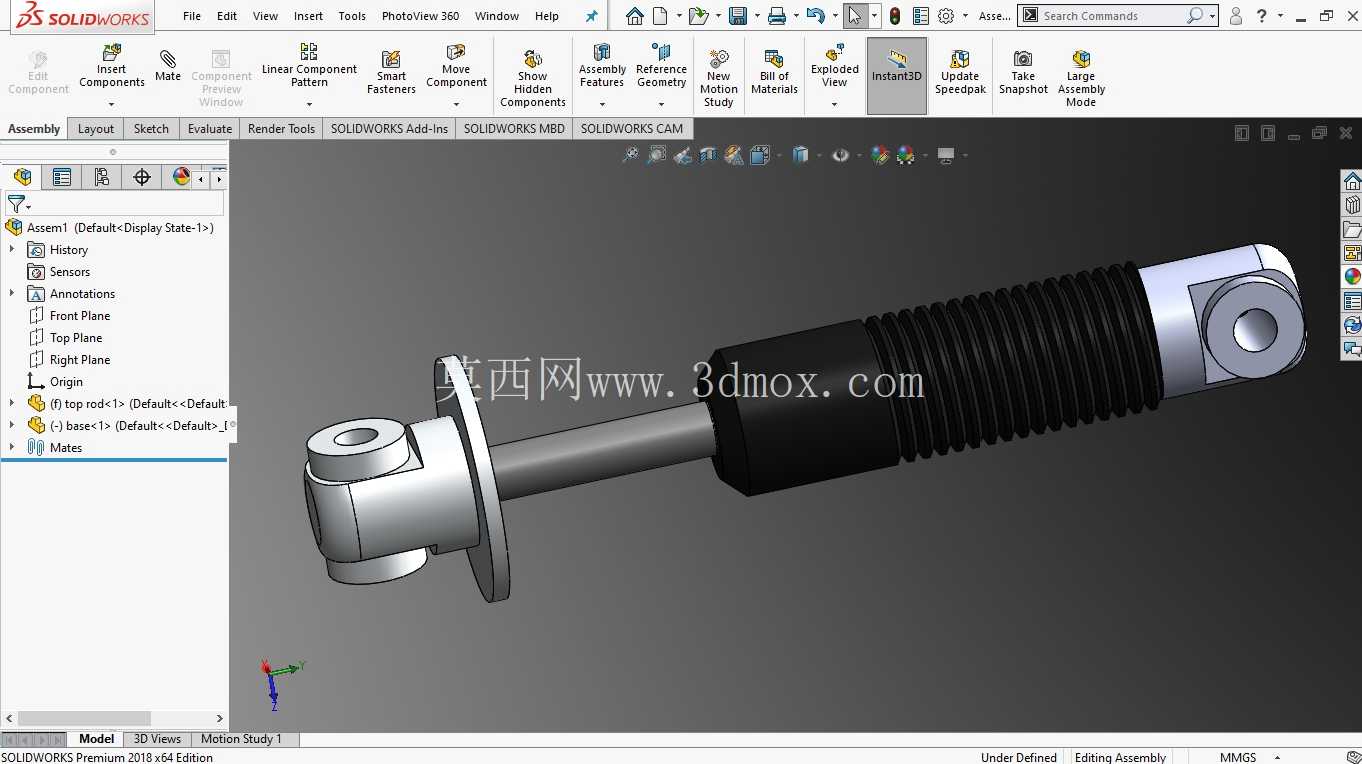

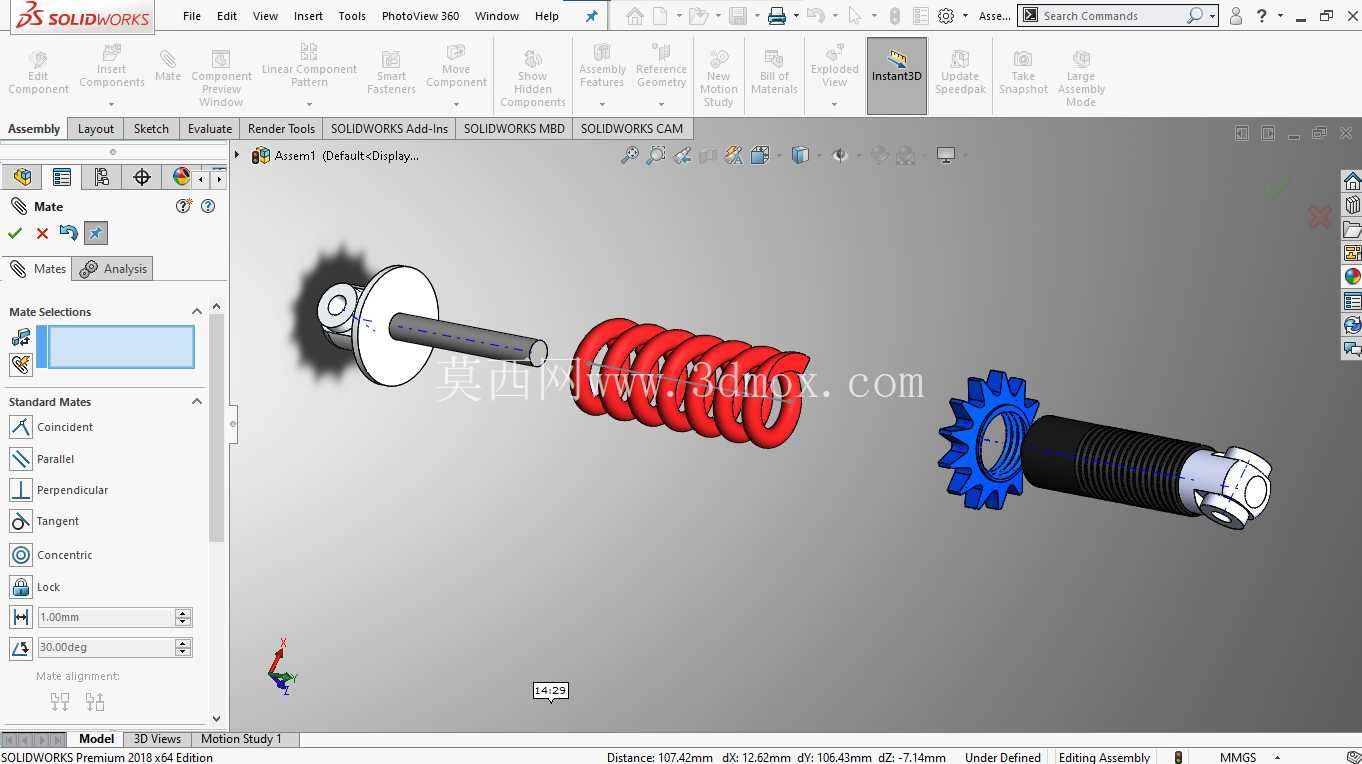

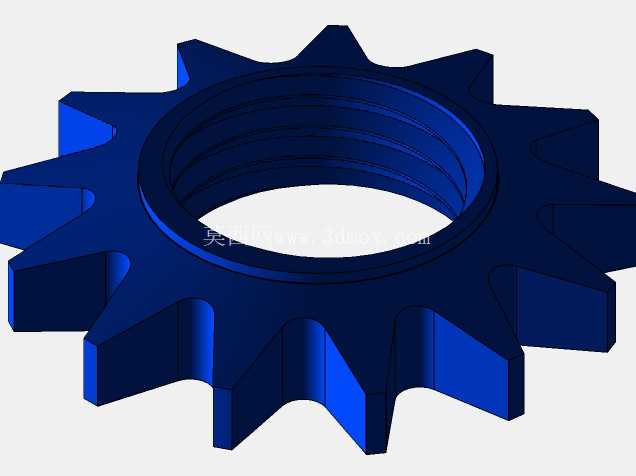

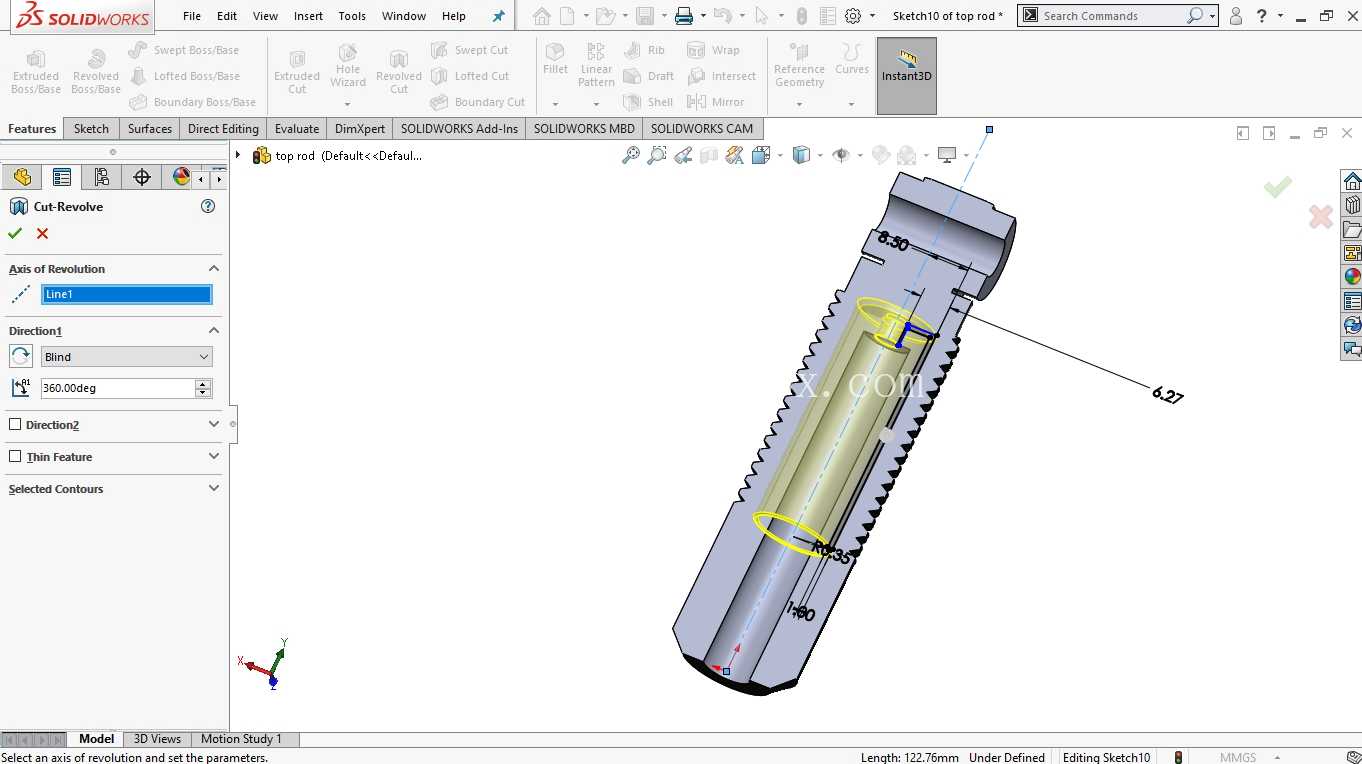

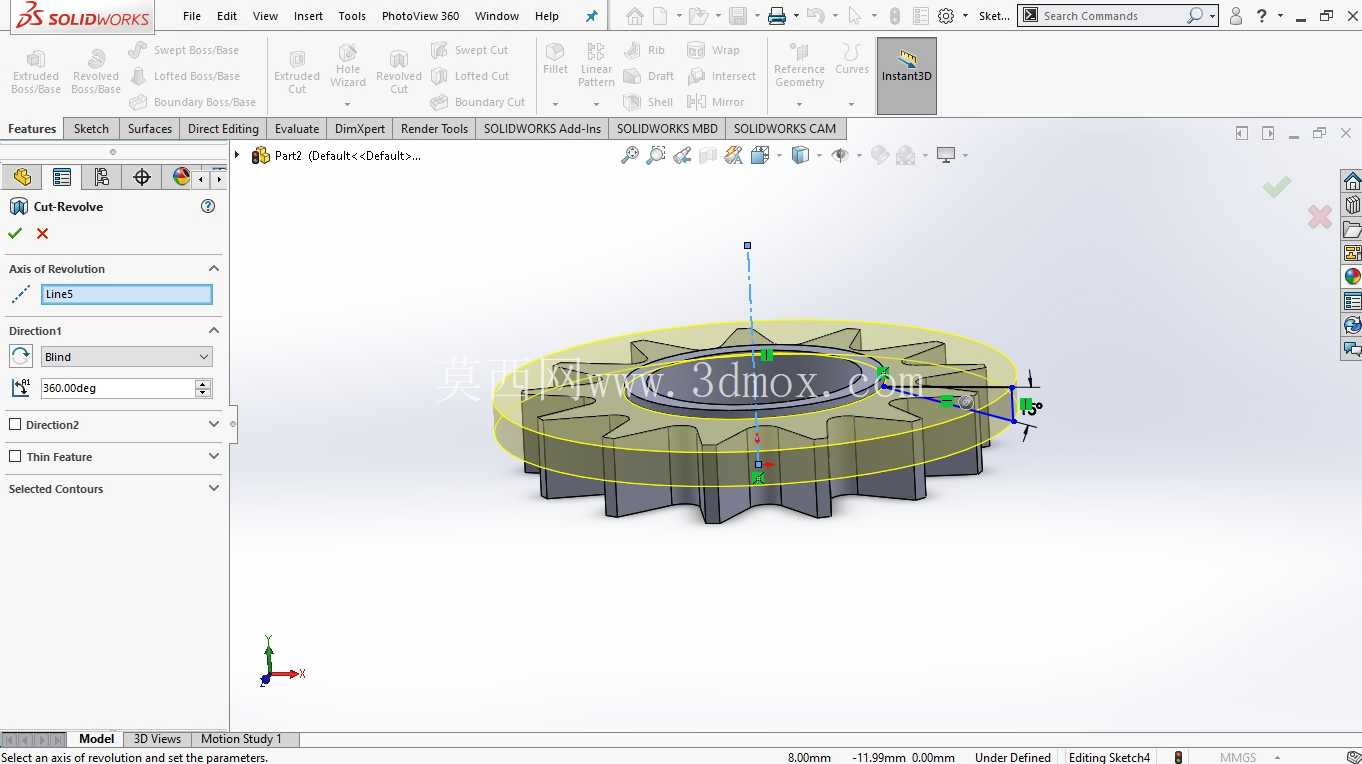

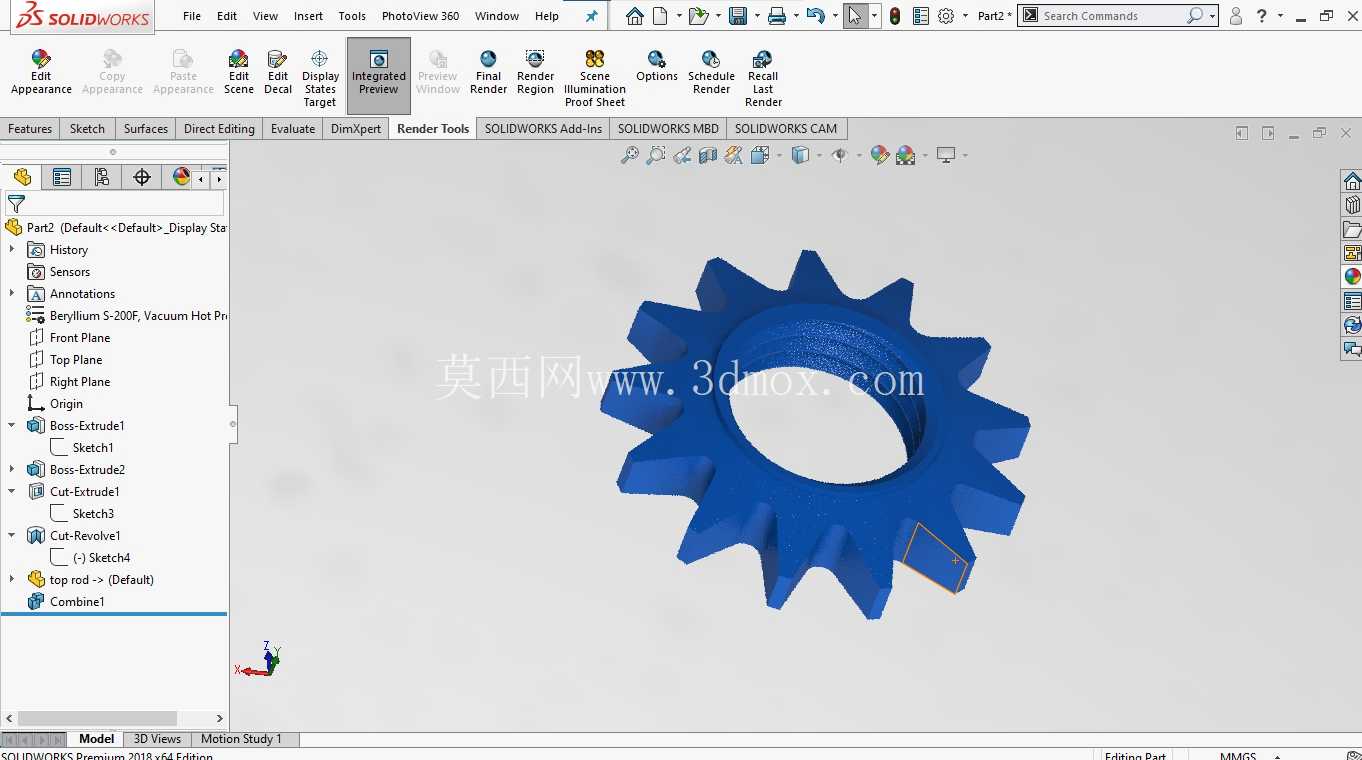

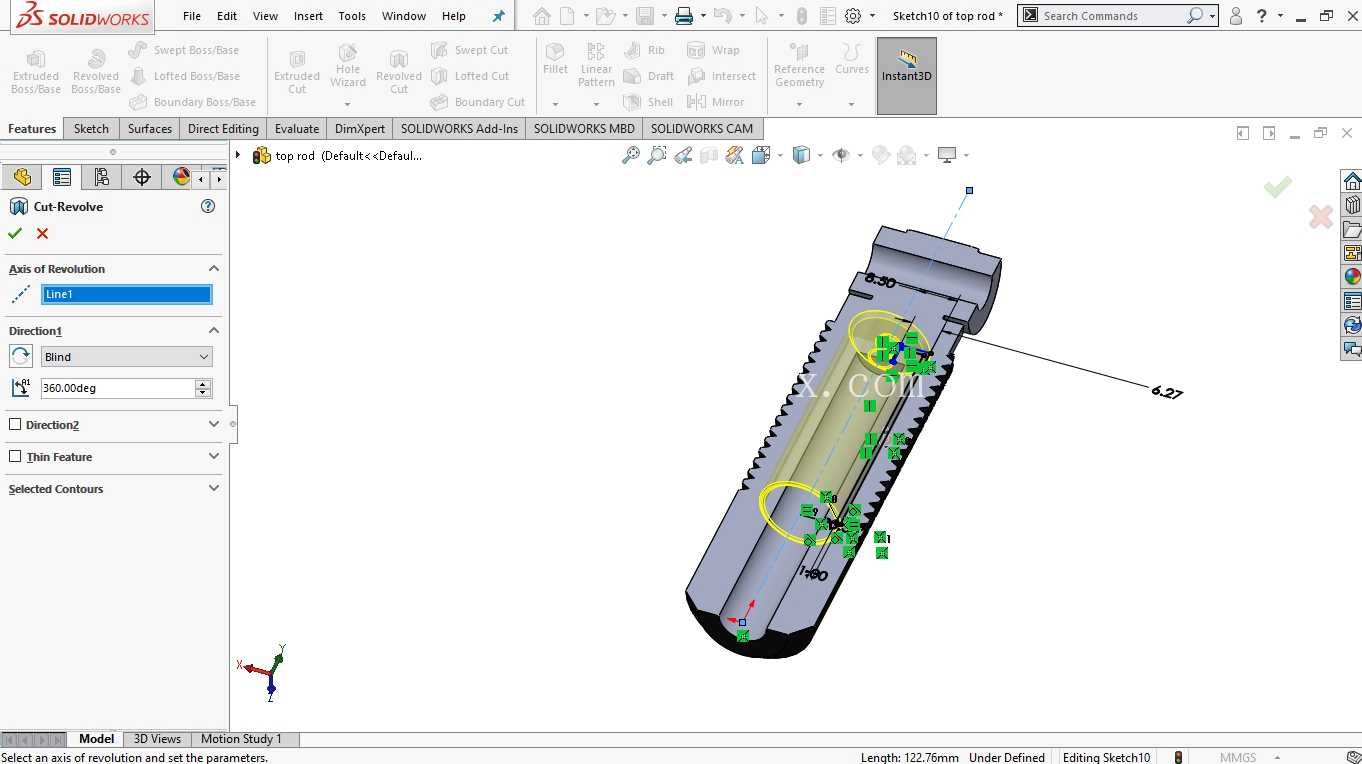

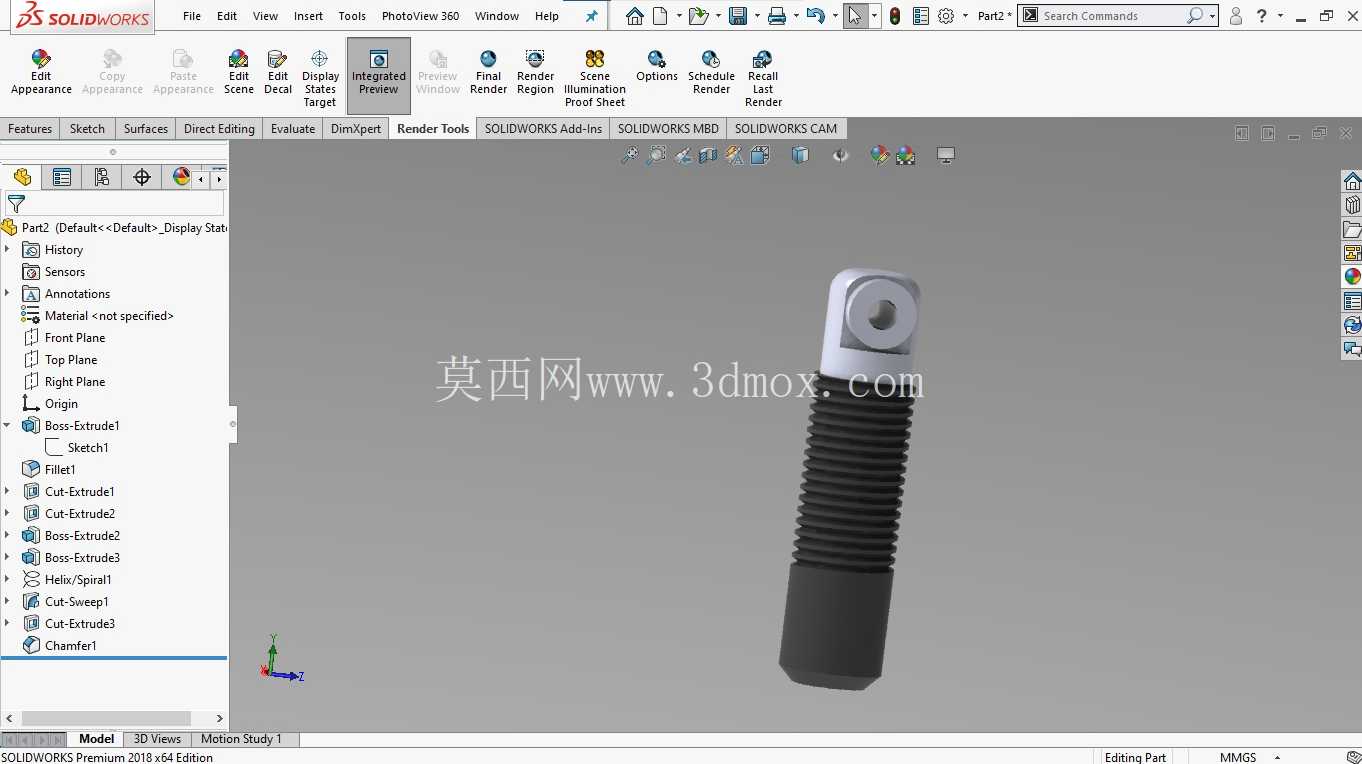

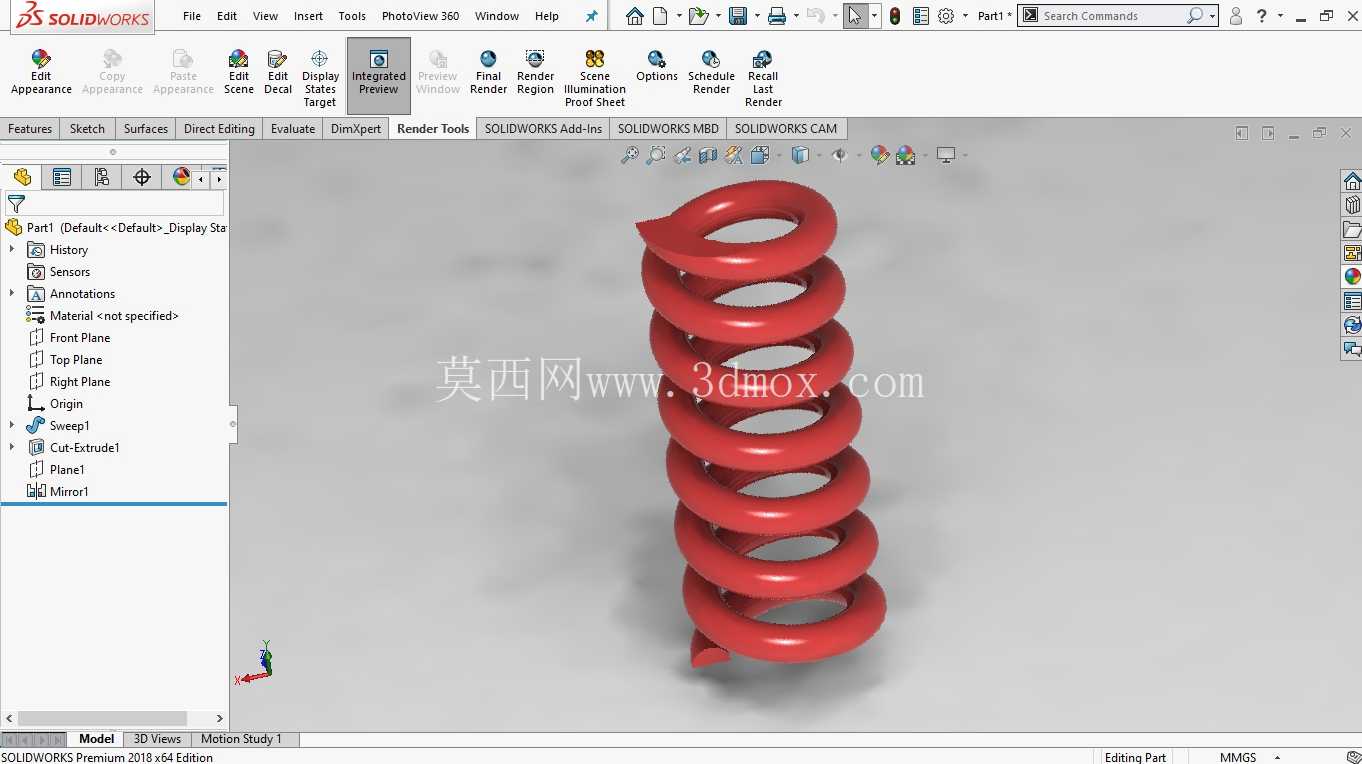

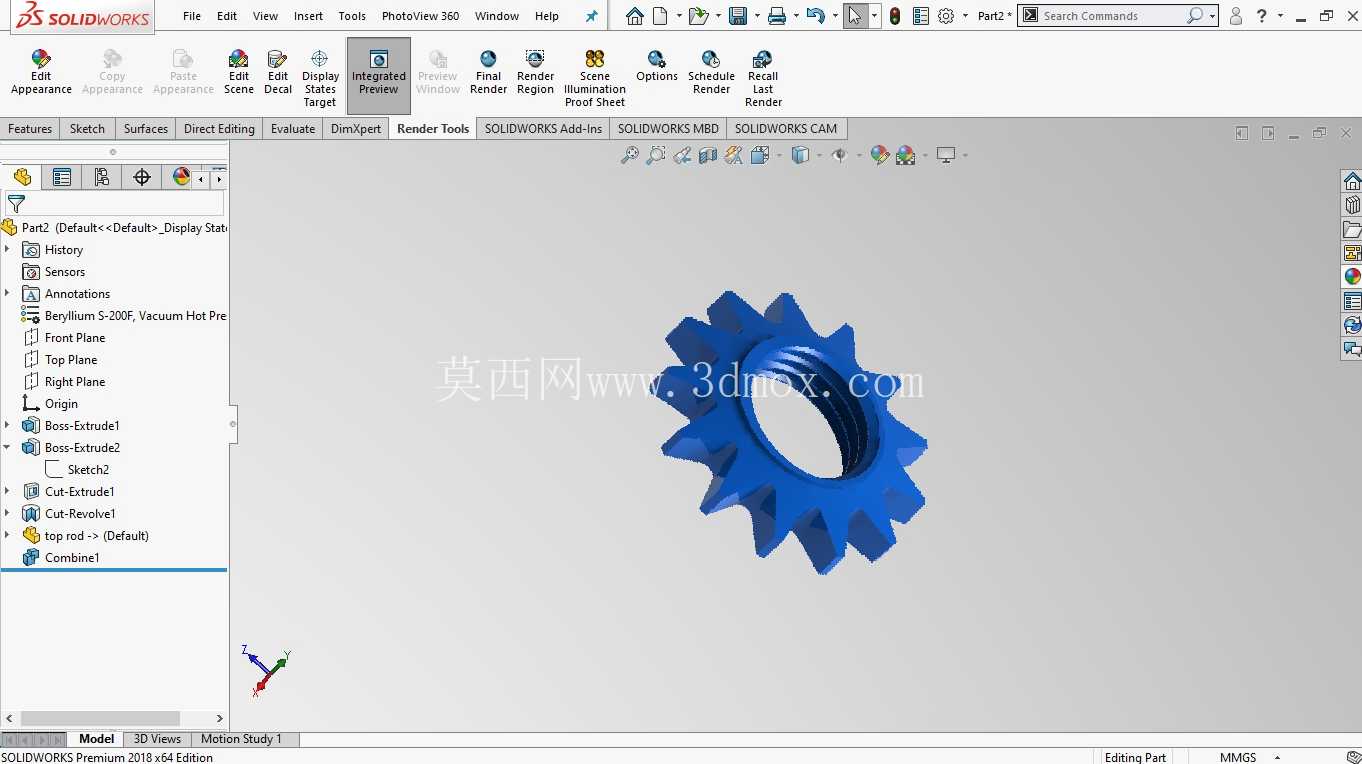

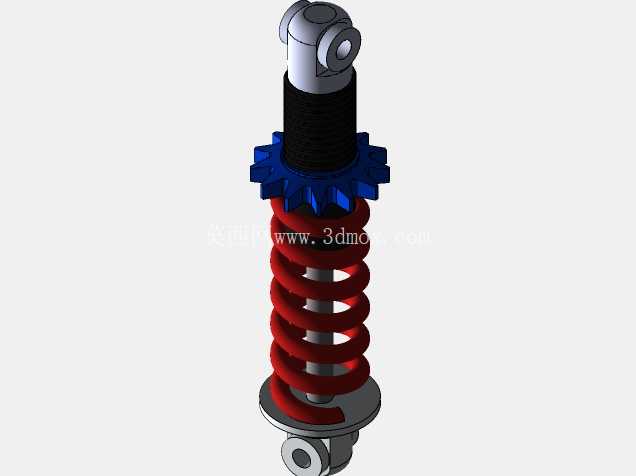

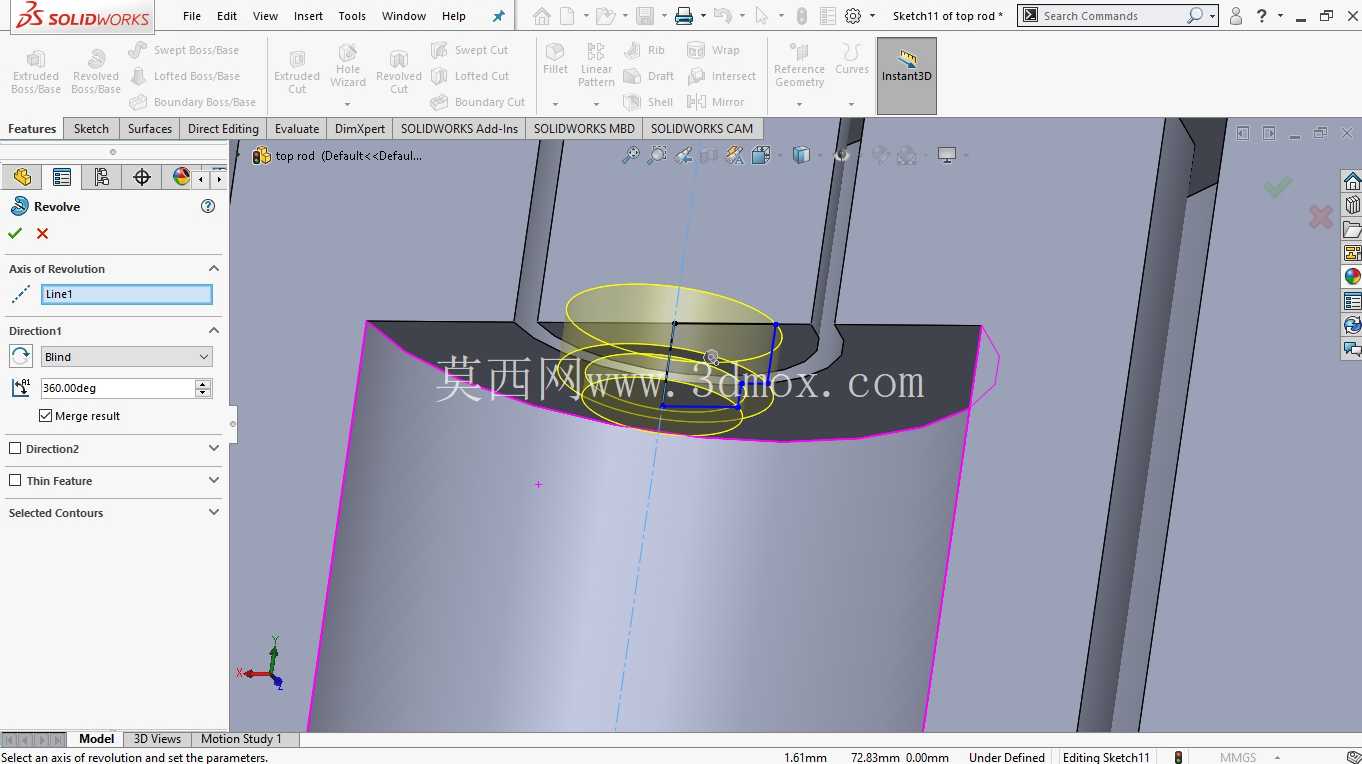

从结构功能来看,顶部的圆柱杆为核心安装对接端,可直接插入待减震设备的安装孔位,通过过盈配合或者顶丝锁紧完成对接,安装时不需要额外设计复杂的转接法兰,能大幅缩减设备端的安装结构设计工作量。中部的圆盘结构为阻尼腔的上密封端盖,同时承担竖向载荷的传递作用,圆盘与下部腔体之间预留了均匀的环形间隙,内部填充的阻尼液体可在杆体上下位移时通过间隙产生流动阻力,将振动产生的动能转化为液体摩擦热能耗散,相比固体阻尼结构,其阻尼力可通过液体粘度、间隙大小进行灵活调整,适配不同载荷重量的设备减震需求。下部带孔的铰接结构为固定安装端,可通过销轴与设备底座或者安装基础铰接,允许支撑结构在承受竖向载荷的同时,适配小角度的偏转位移,避免设备运行过程中产生的附加弯矩对减震杆造成剪切破坏,这一设计在存在小幅摆动的动力设备安装场景中尤为实用,能有效抵消安装面不平整、设备运行偏移带来的附加应力。

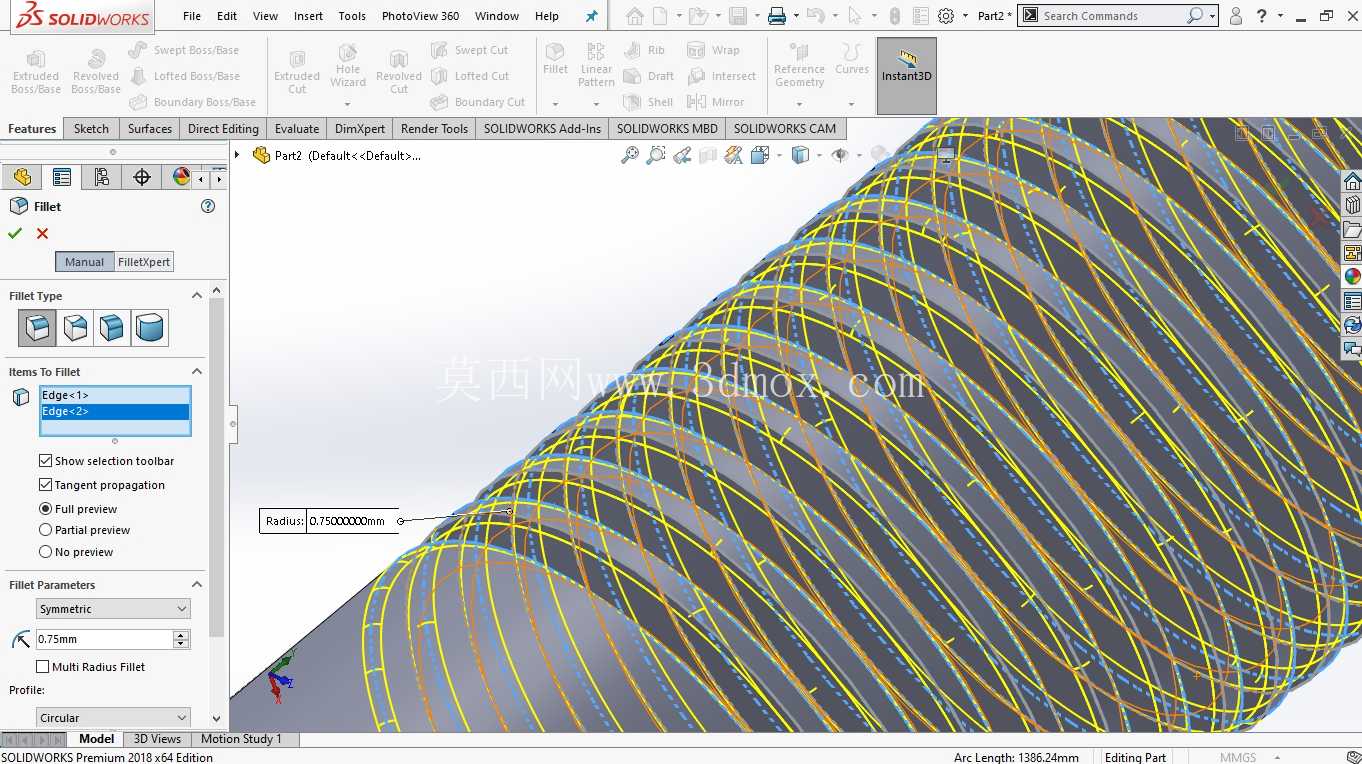

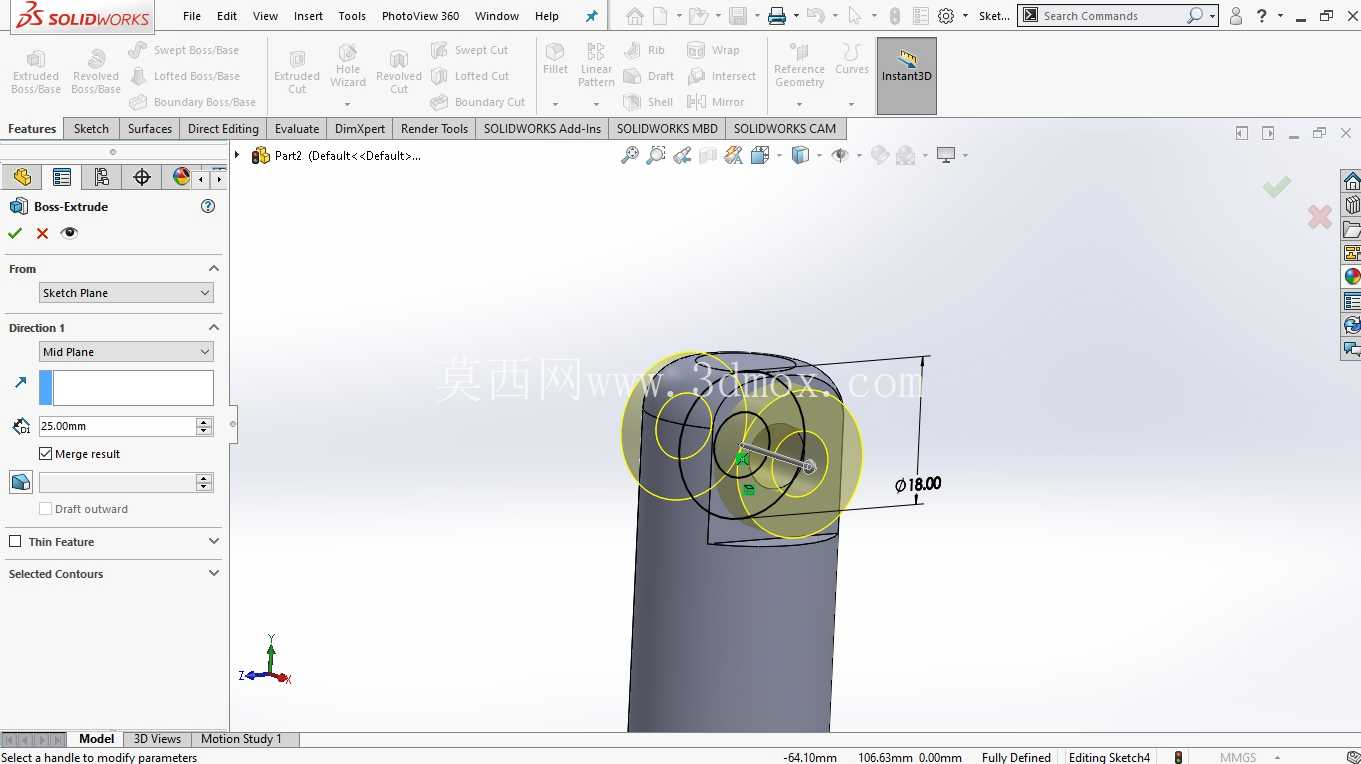

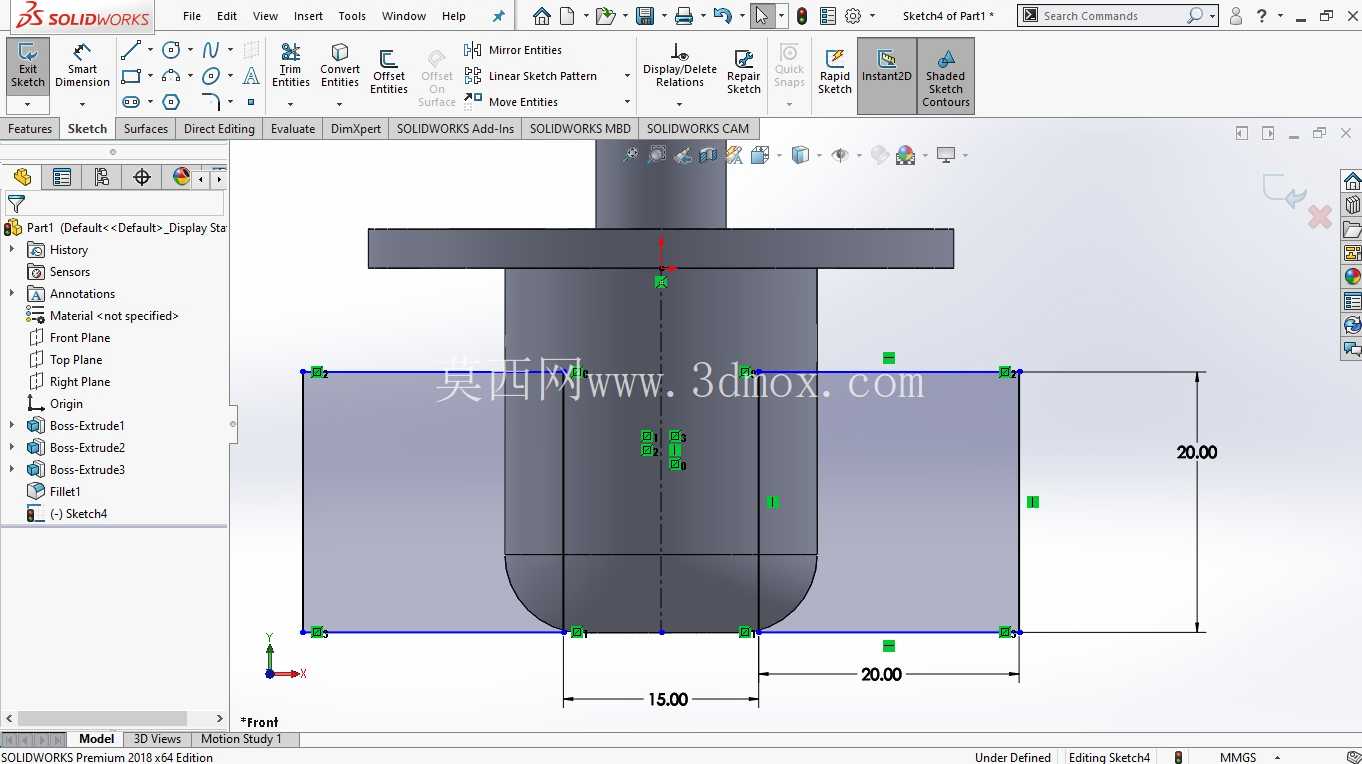

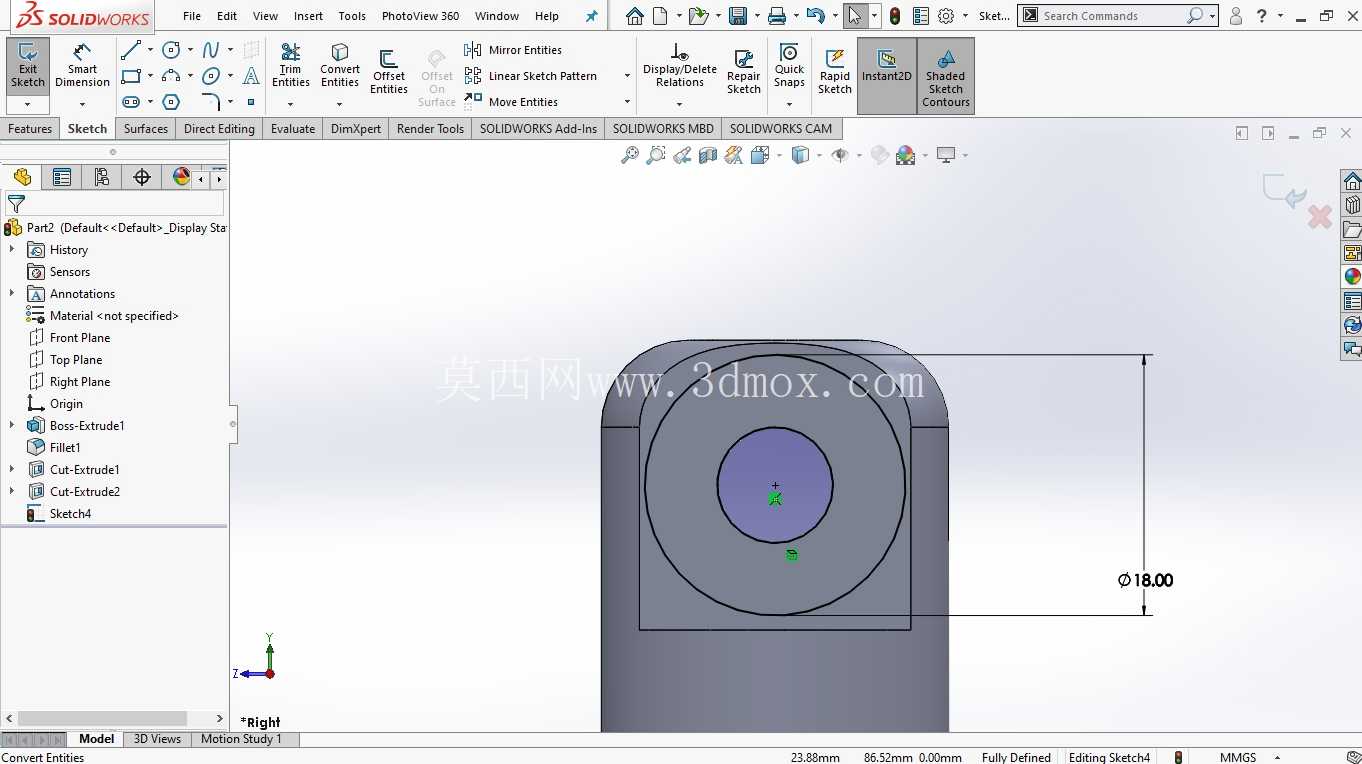

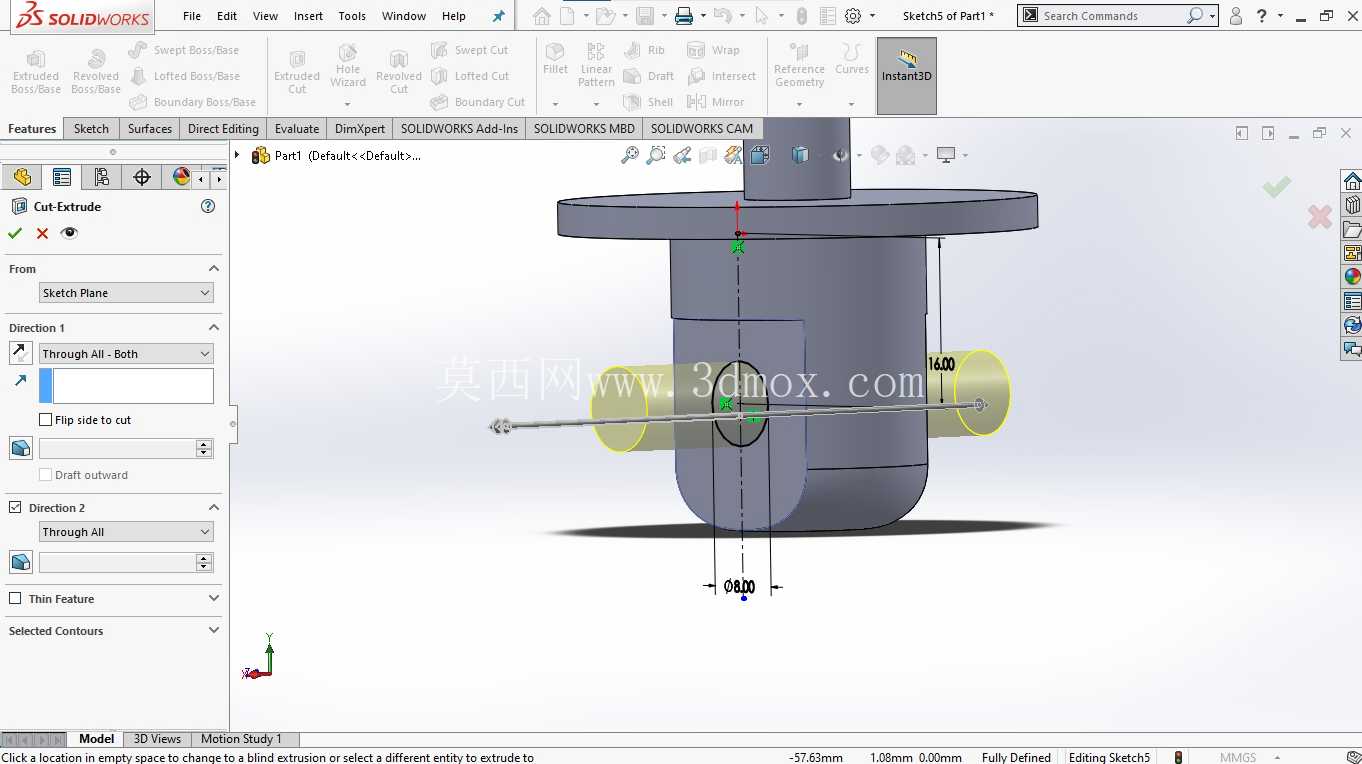

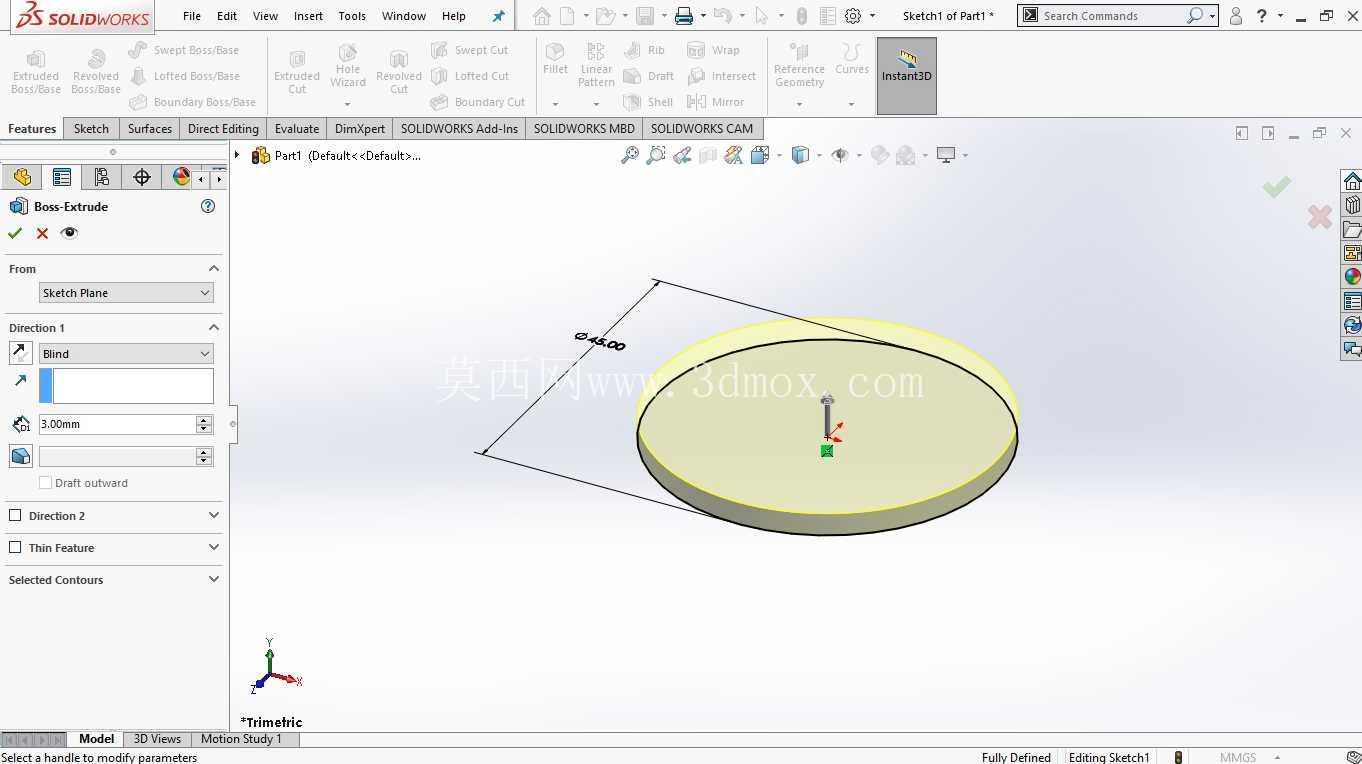

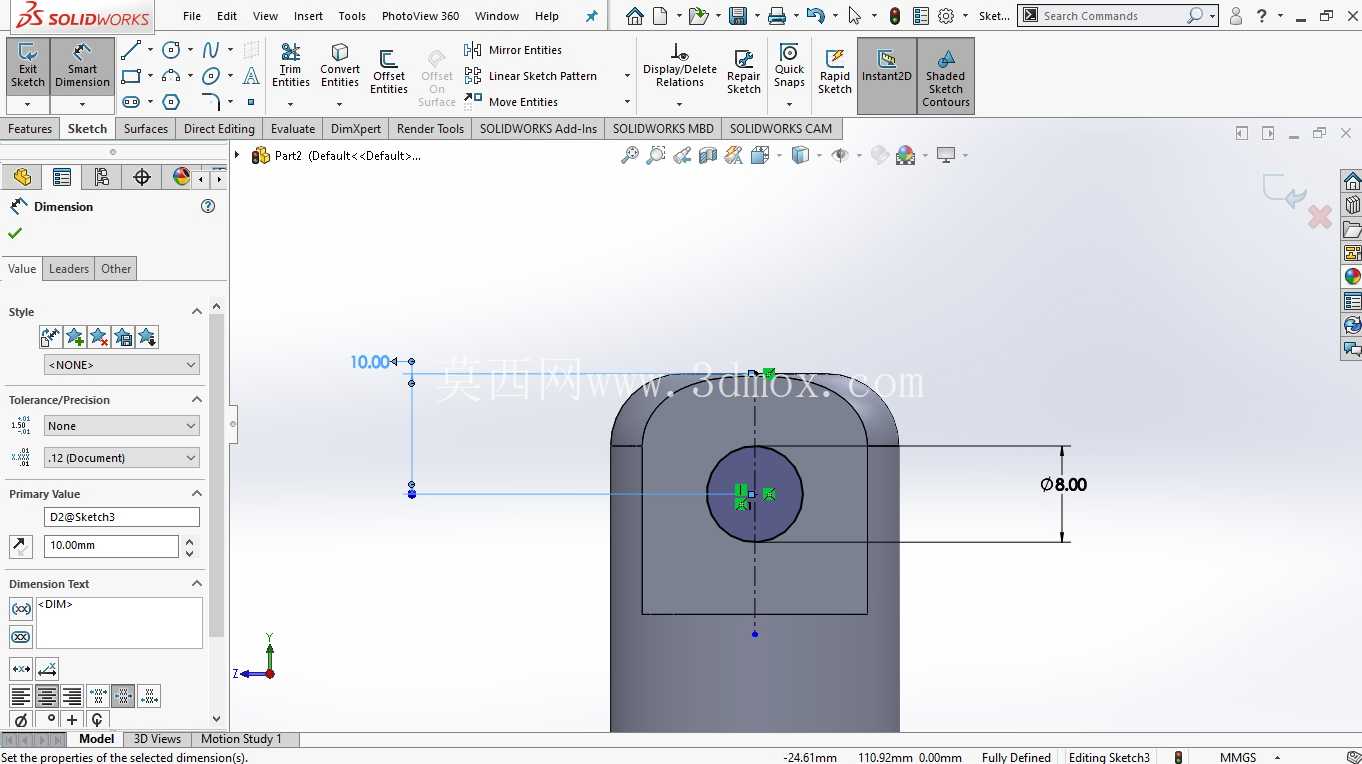

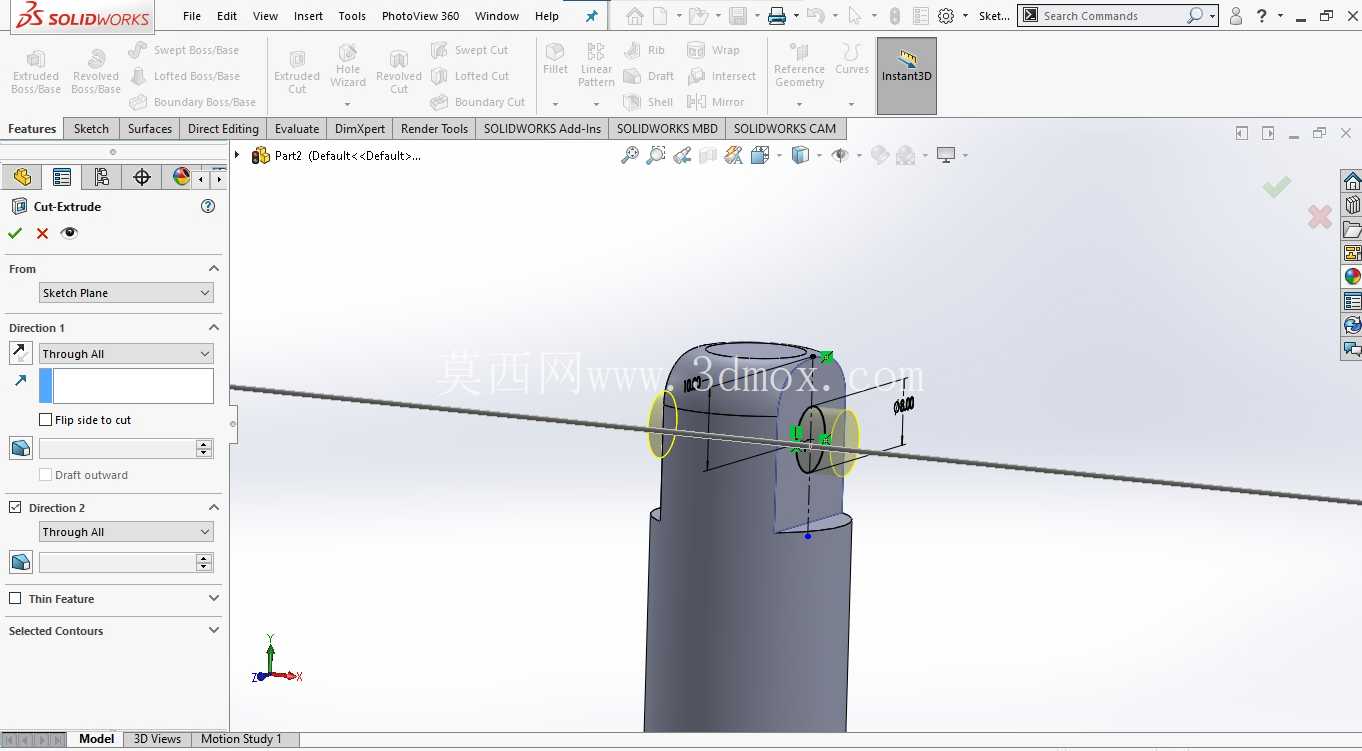

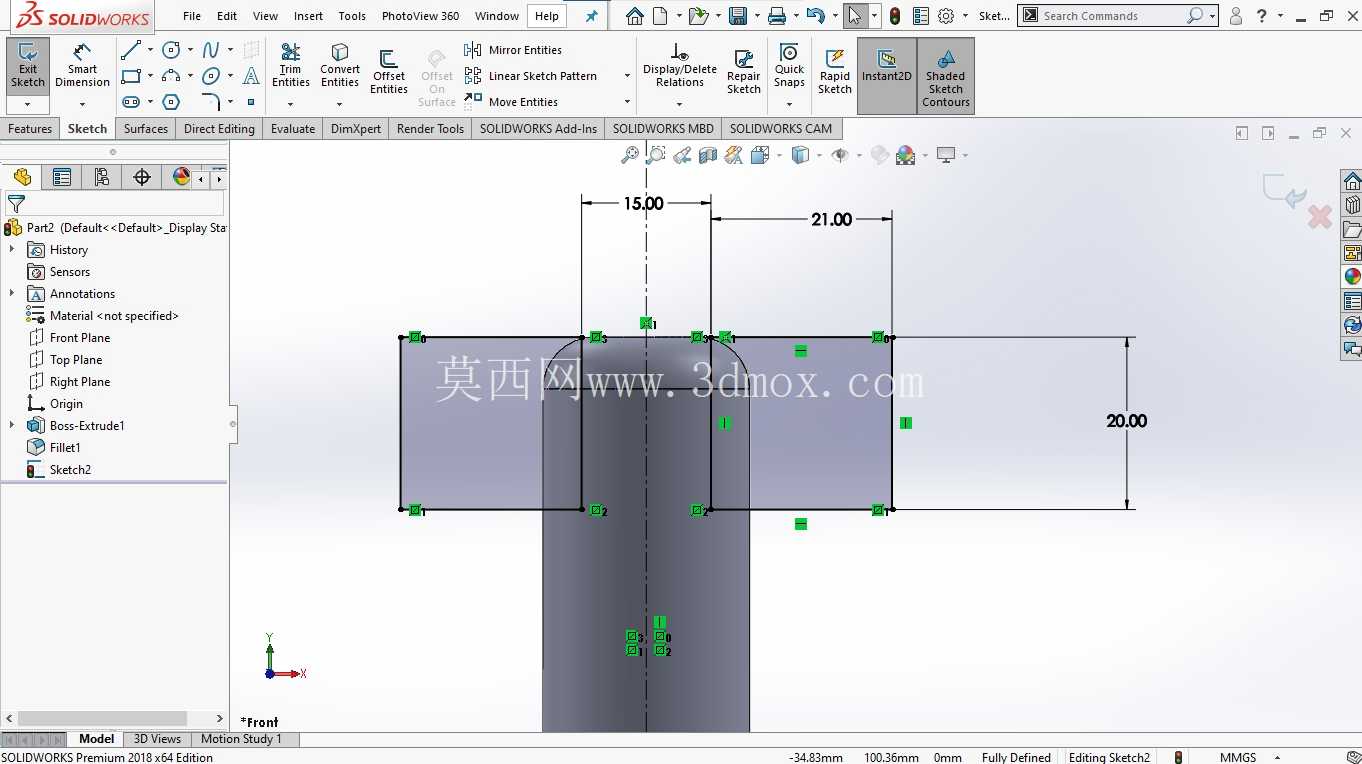

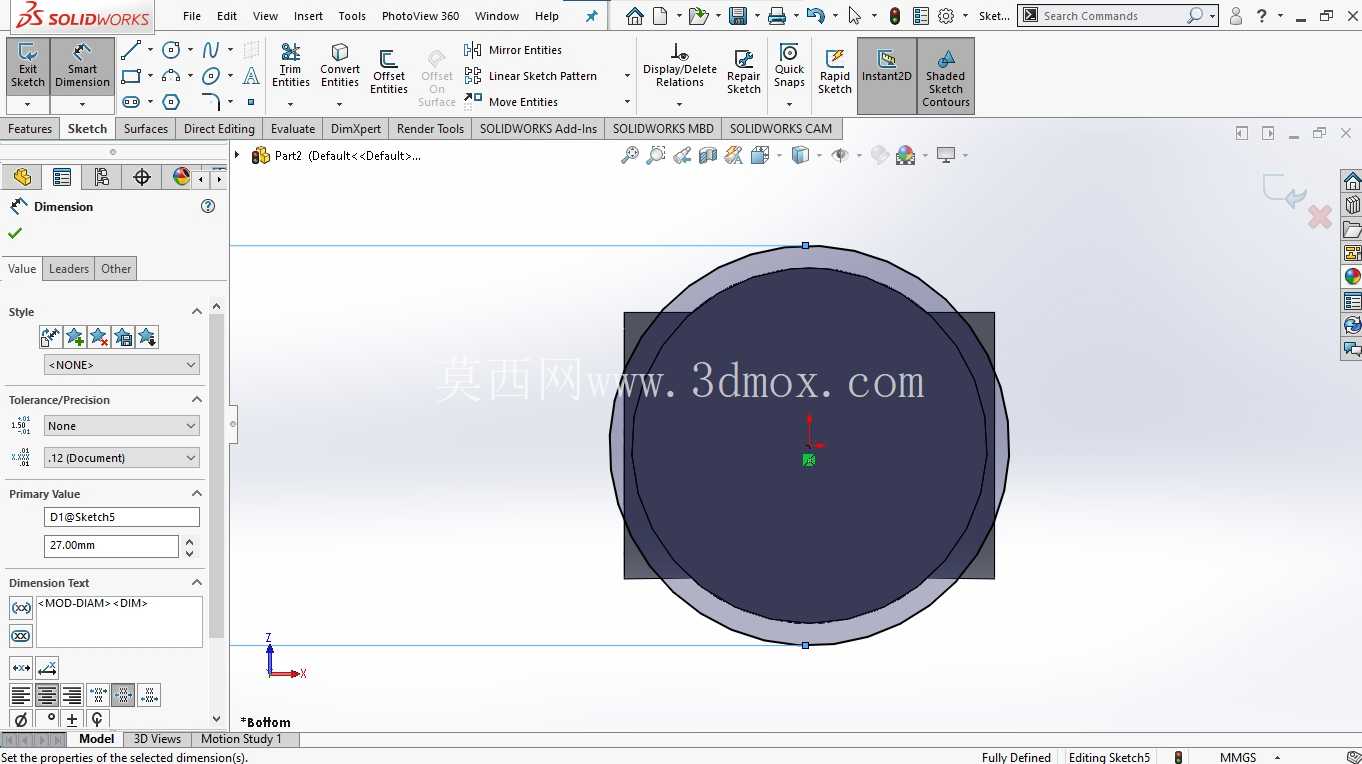

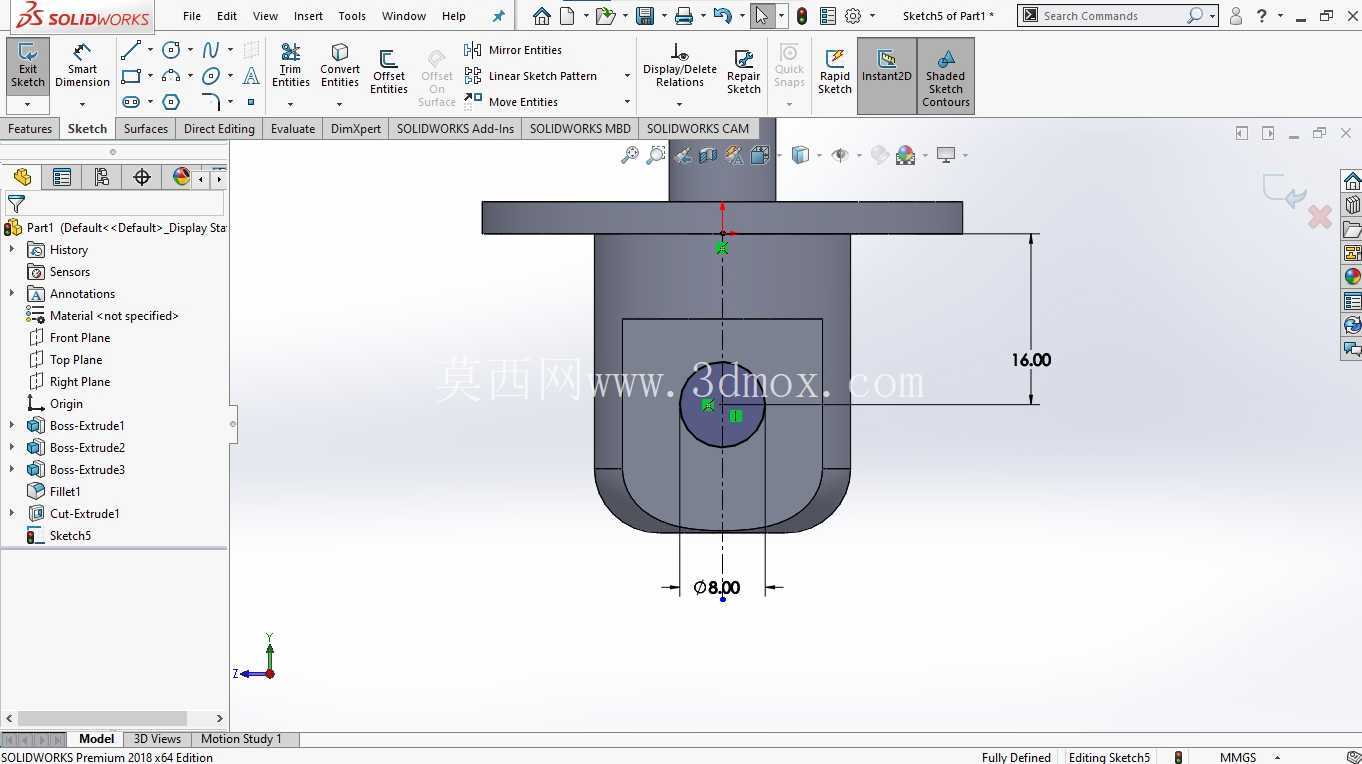

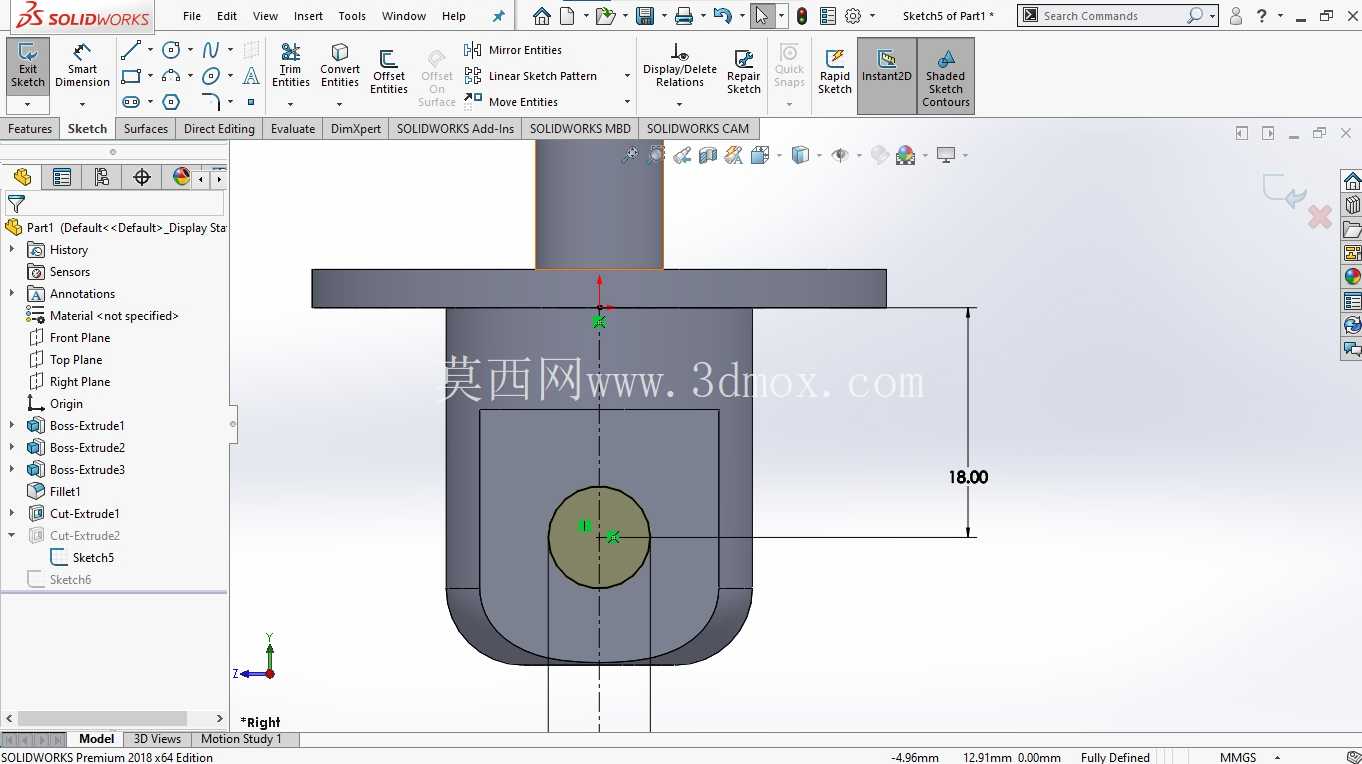

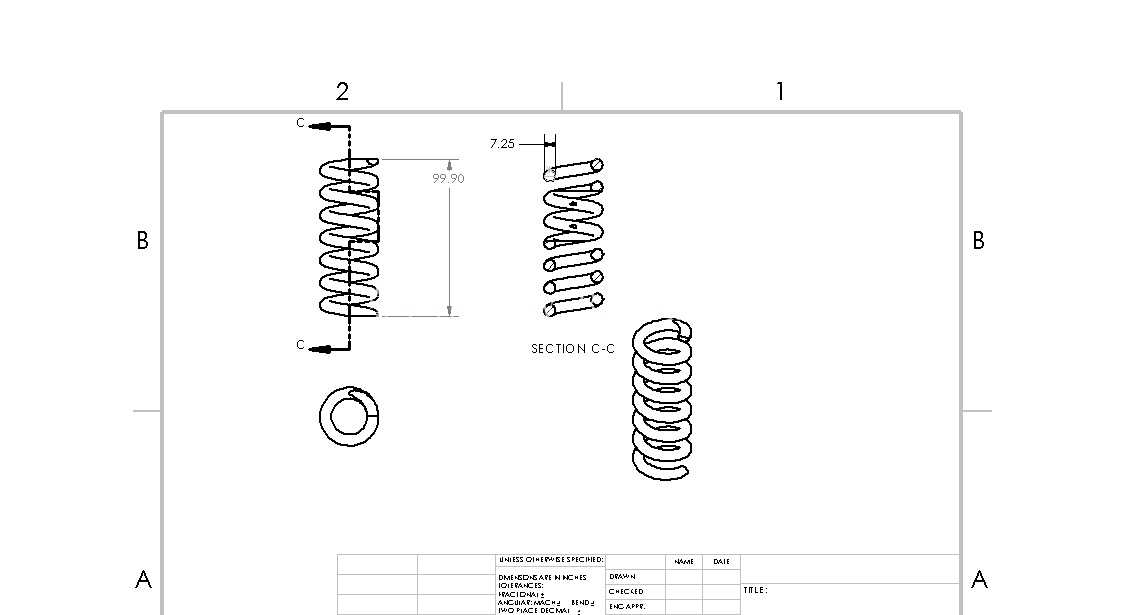

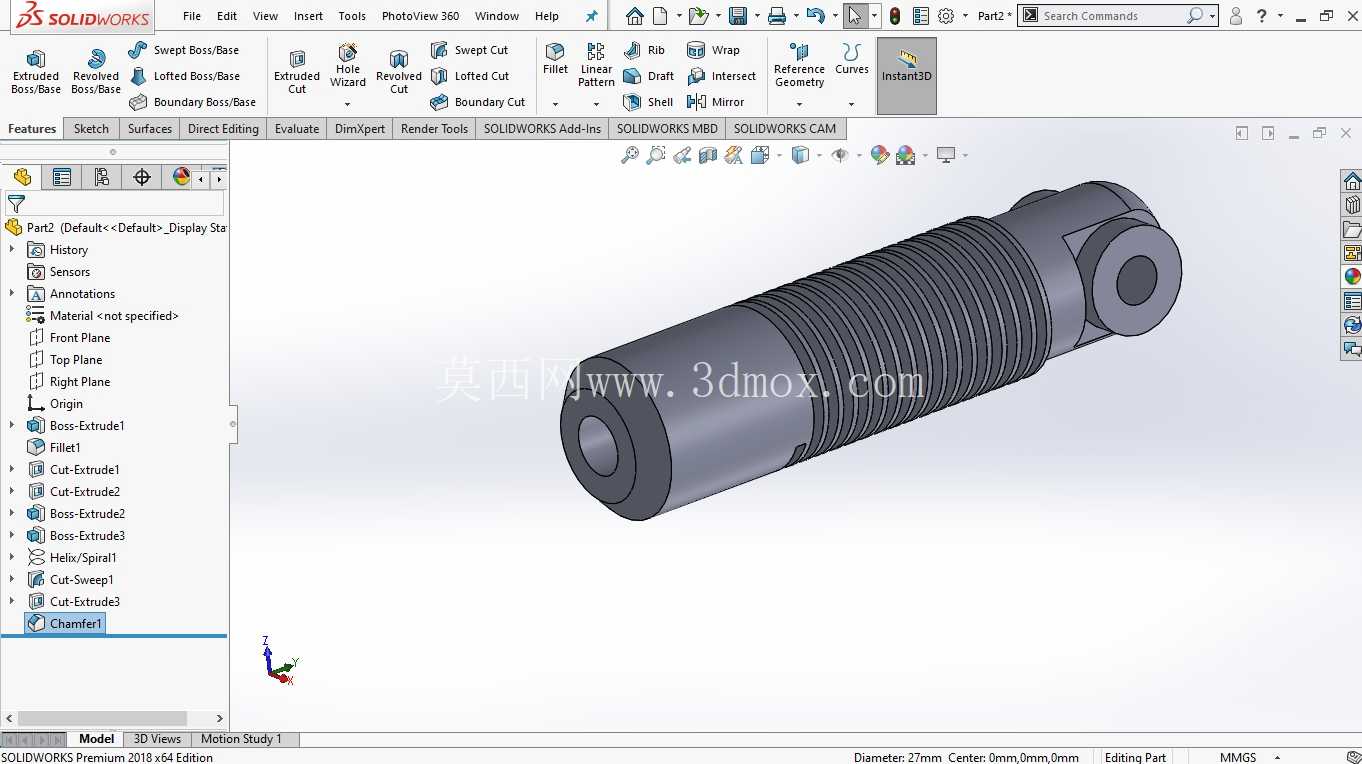

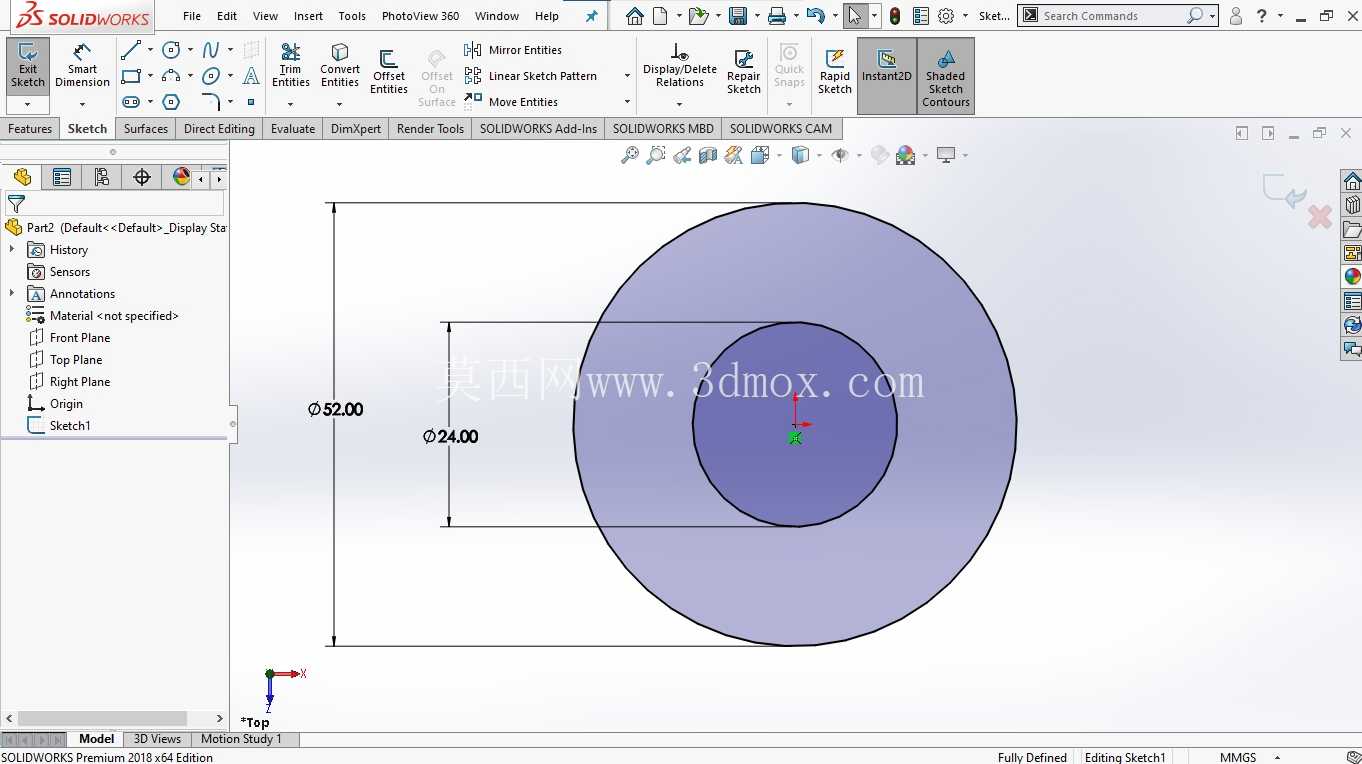

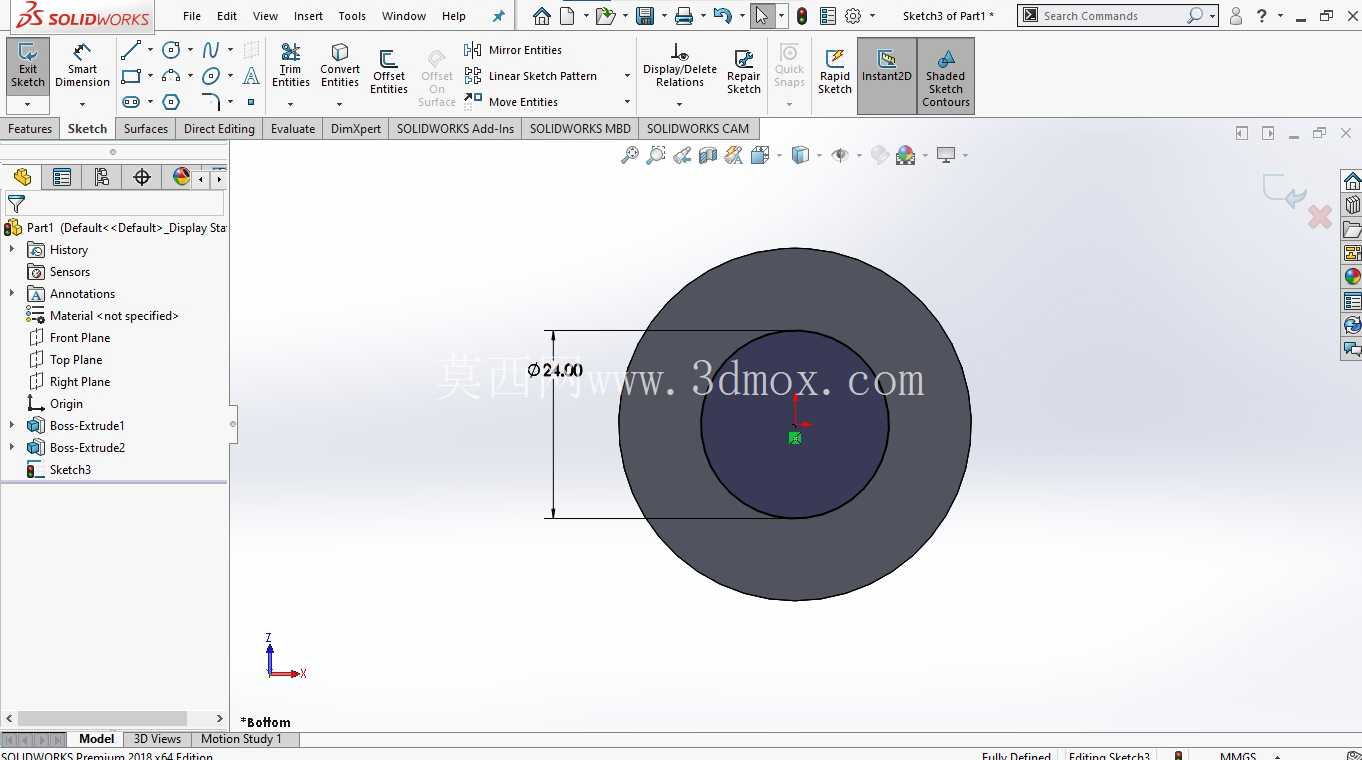

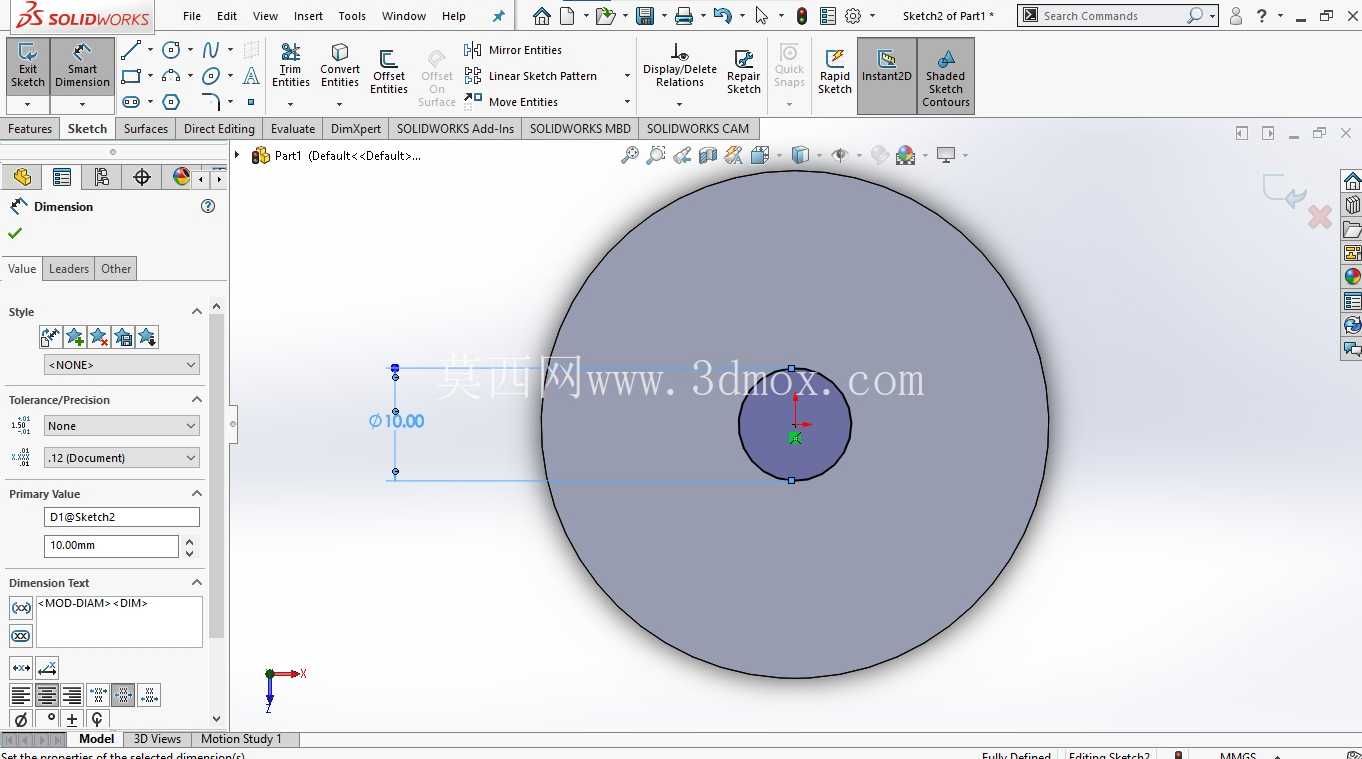

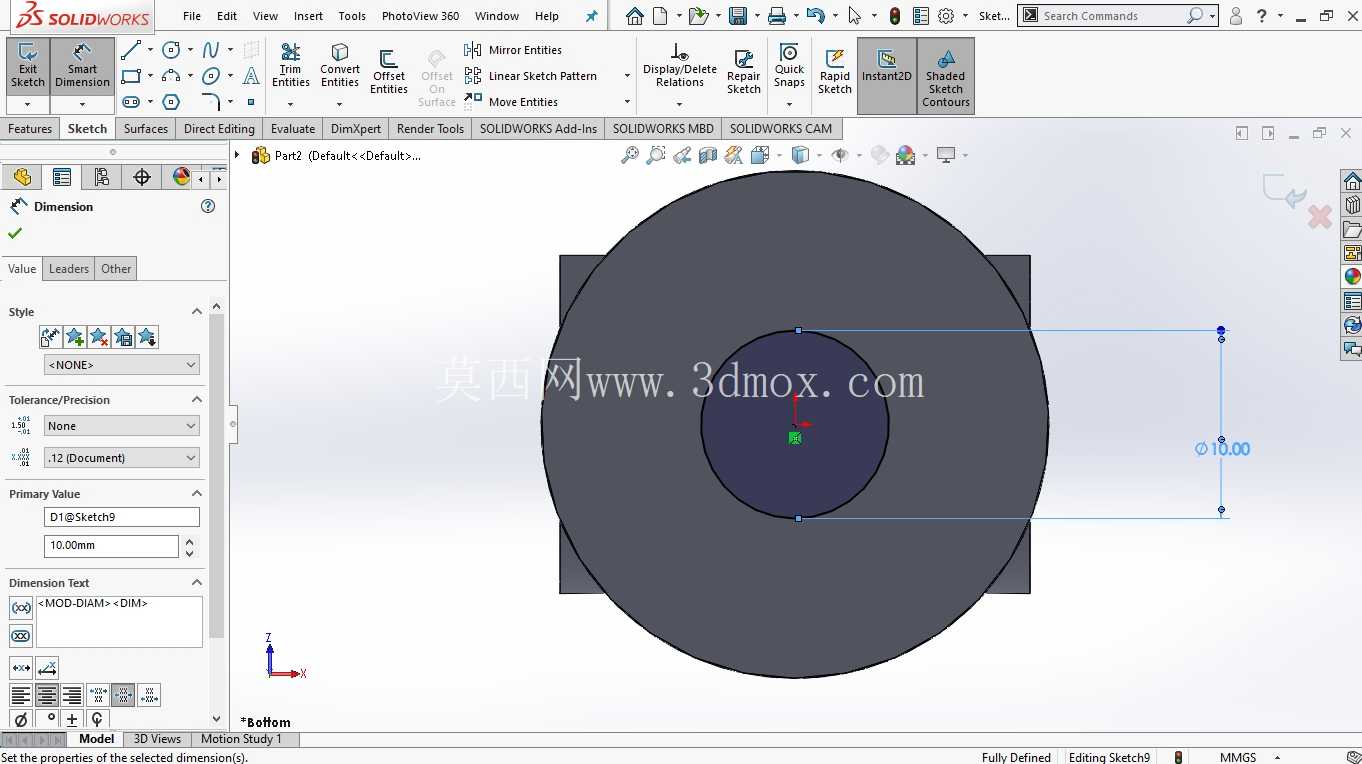

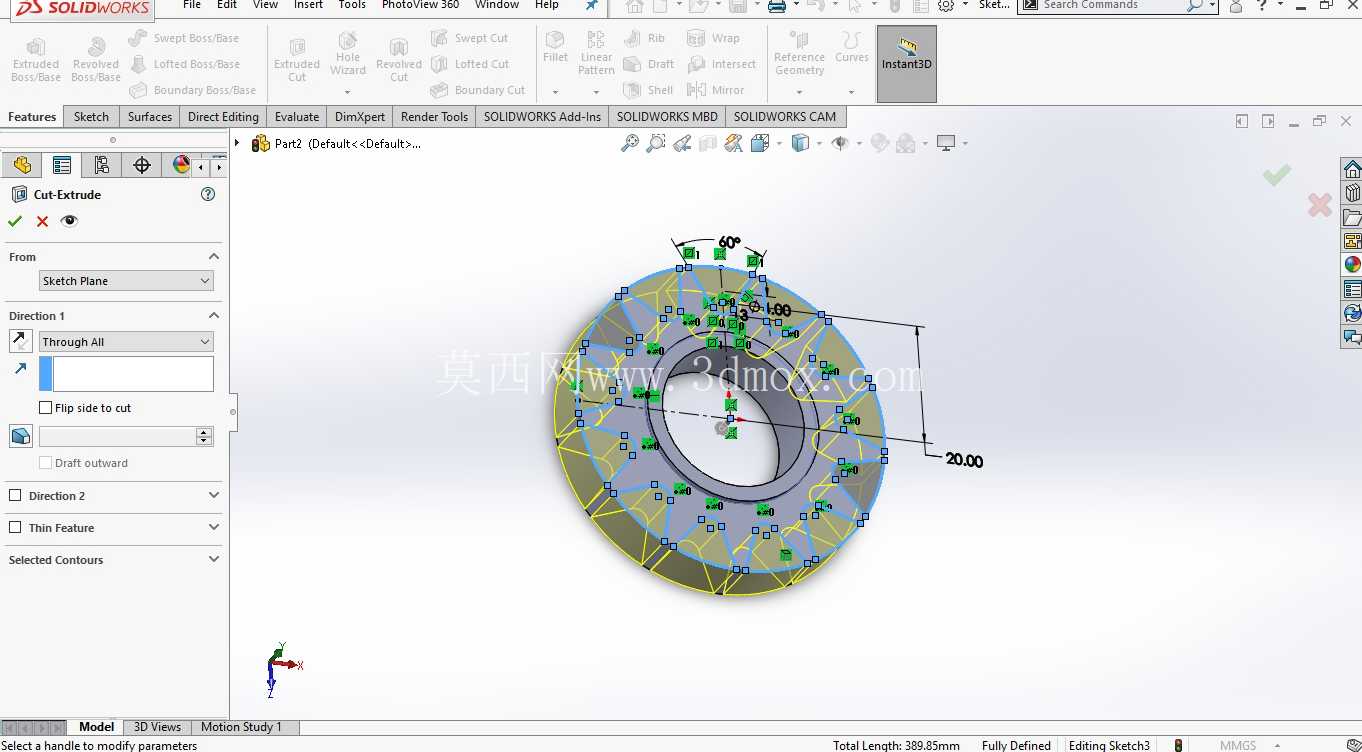

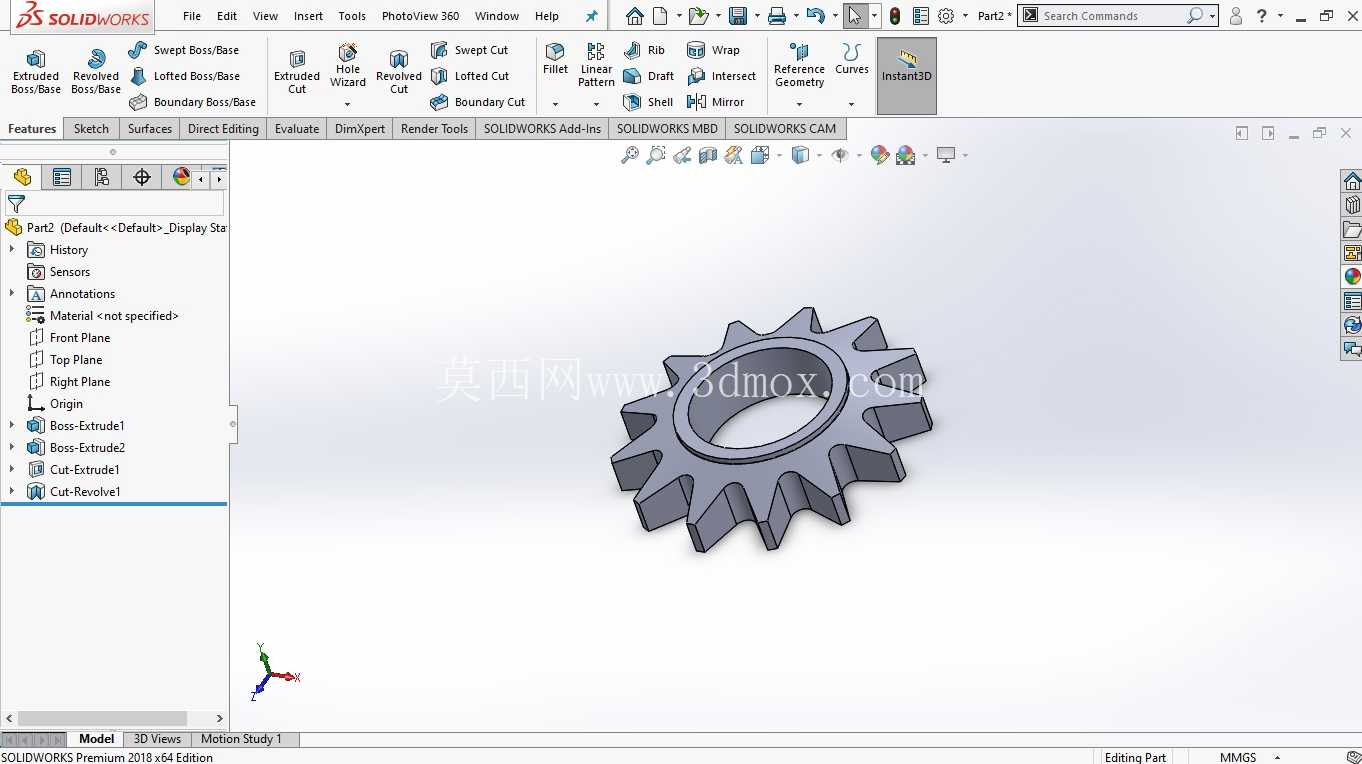

设计过程中需要重点关注几个核心边界:首先是竖向安装尺寸,顶部圆柱杆的伸出长度需要匹配设备安装孔的深度,预留至少1.5倍杆径的插入长度,保证连接刚度,避免杆体在振动过程中出现松脱;圆盘的直径决定了阻尼腔的有效作用面积,直接影响最大阻尼力的输出,设计时需要根据待减震设备的总重量、振动频率区间计算所需阻尼力,反向推导圆盘直径与环形间隙的尺寸匹配关系,间隙过小会导致阻尼力过大,设备振动位移被过度约束,反而会将振动直接传递到基础,间隙过大则阻尼不足,无法起到有效隔振作用。其次是安装边界,下部铰接孔的中心高度需要与安装基础的铰接座尺寸匹配,铰接孔的直径要适配标准销轴尺寸,保证铰接转动的灵活性,同时铰接部位需要预留防尘密封结构的安装空间,避免粉尘、杂质进入铰接转动副造成卡滞。

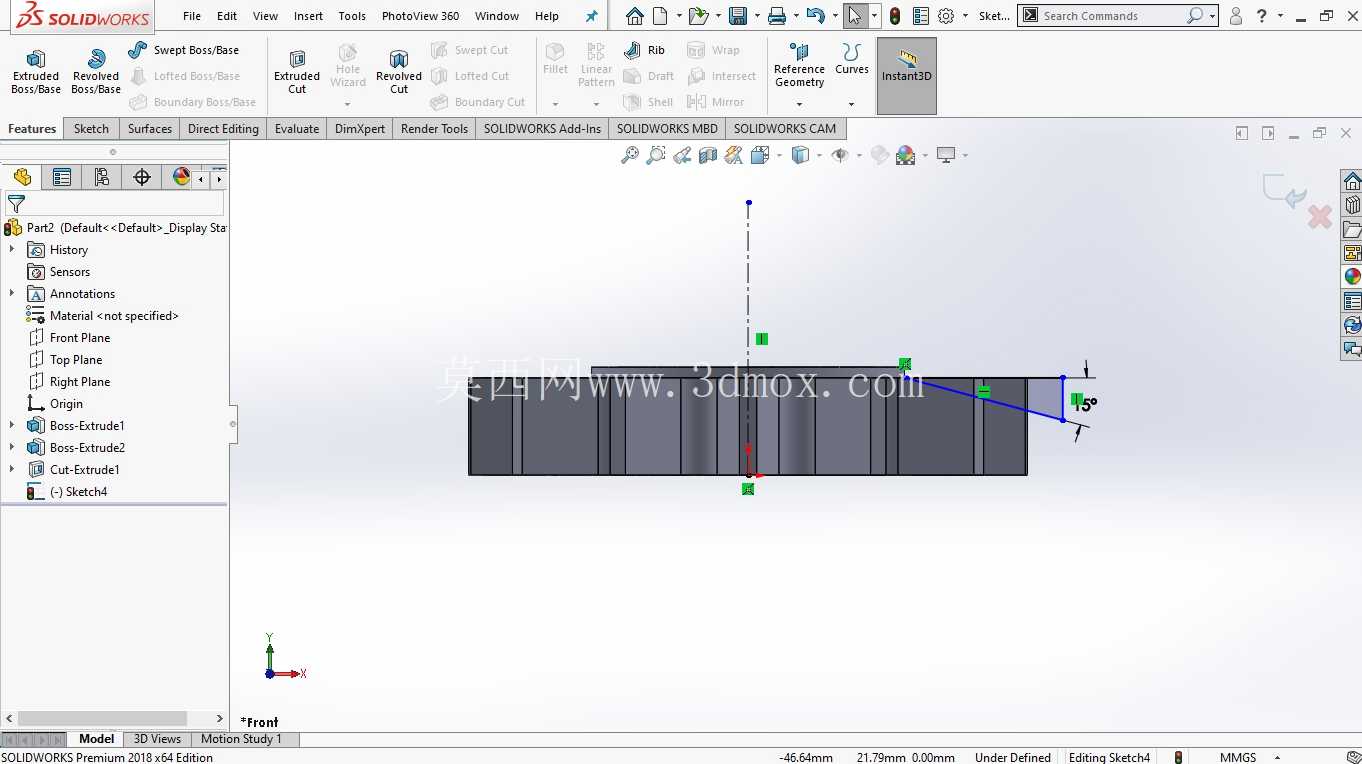

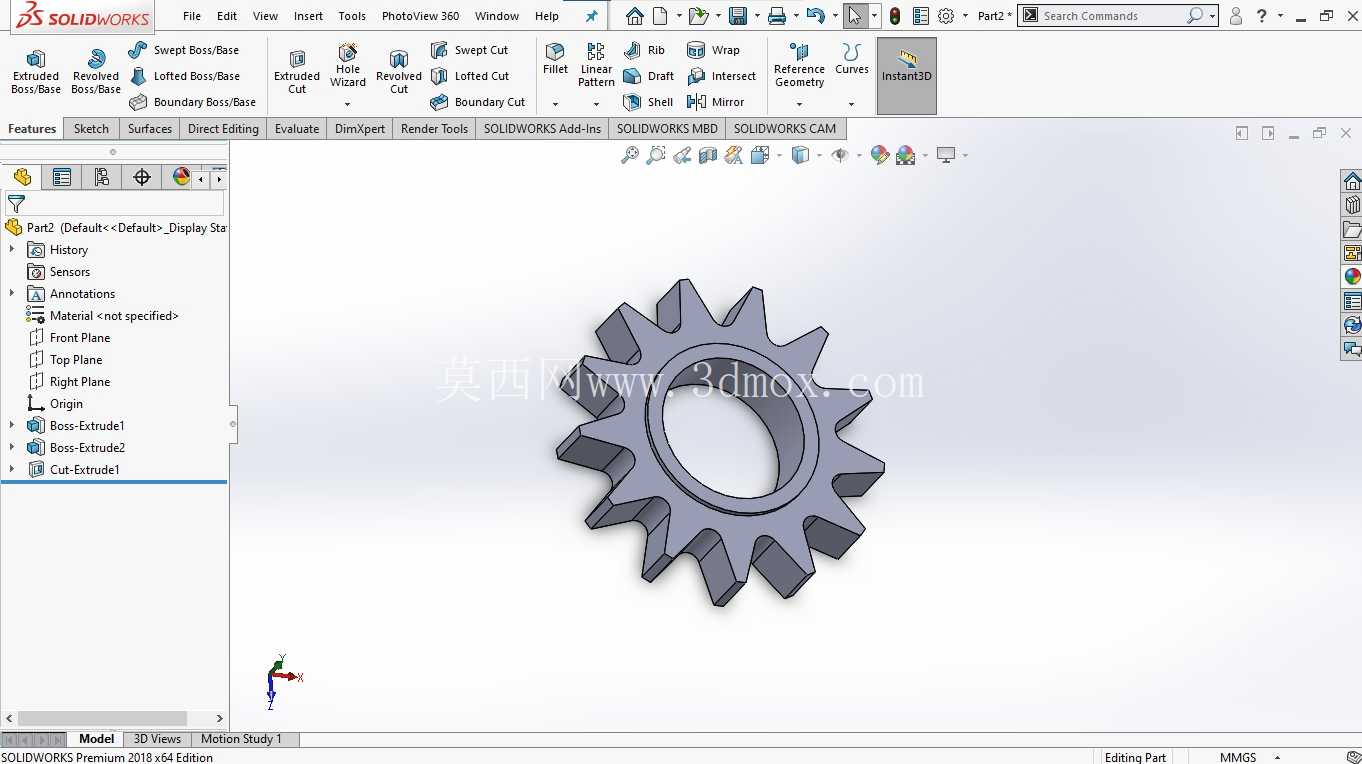

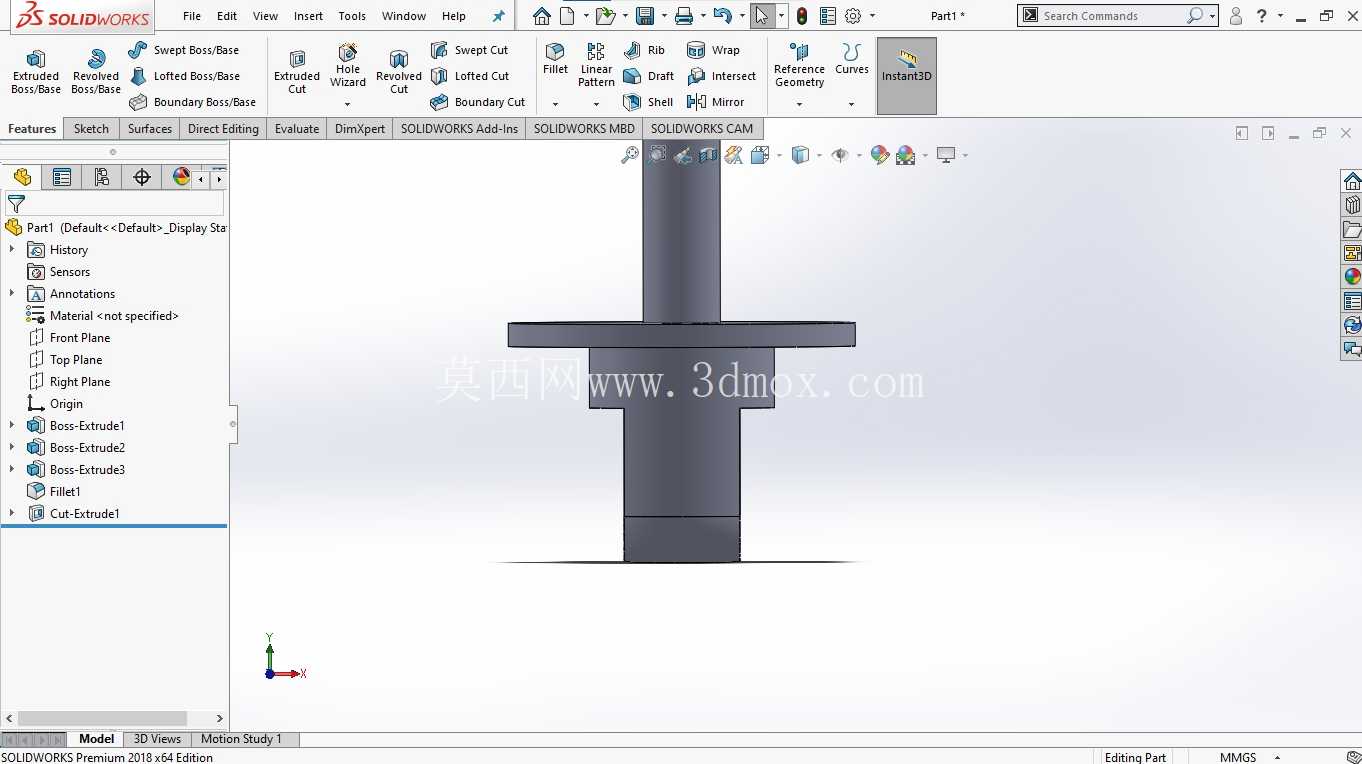

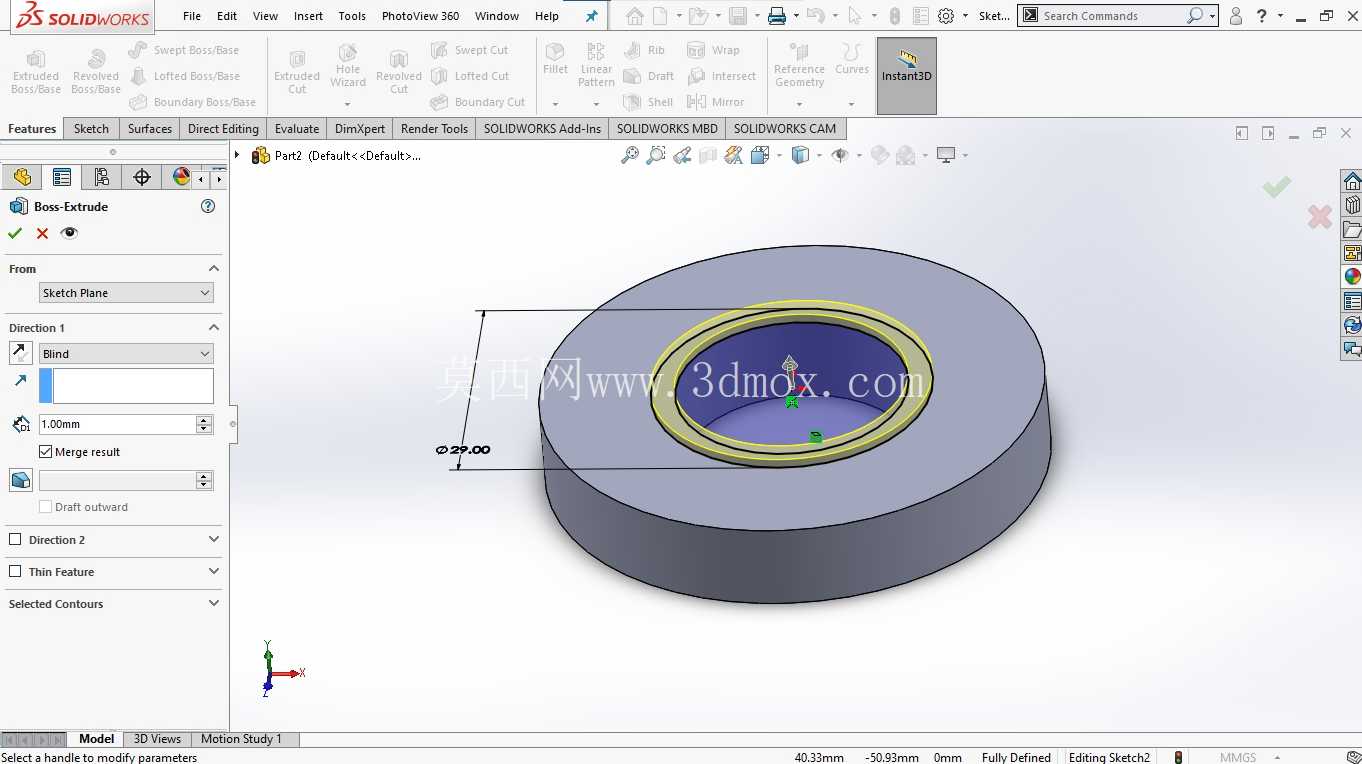

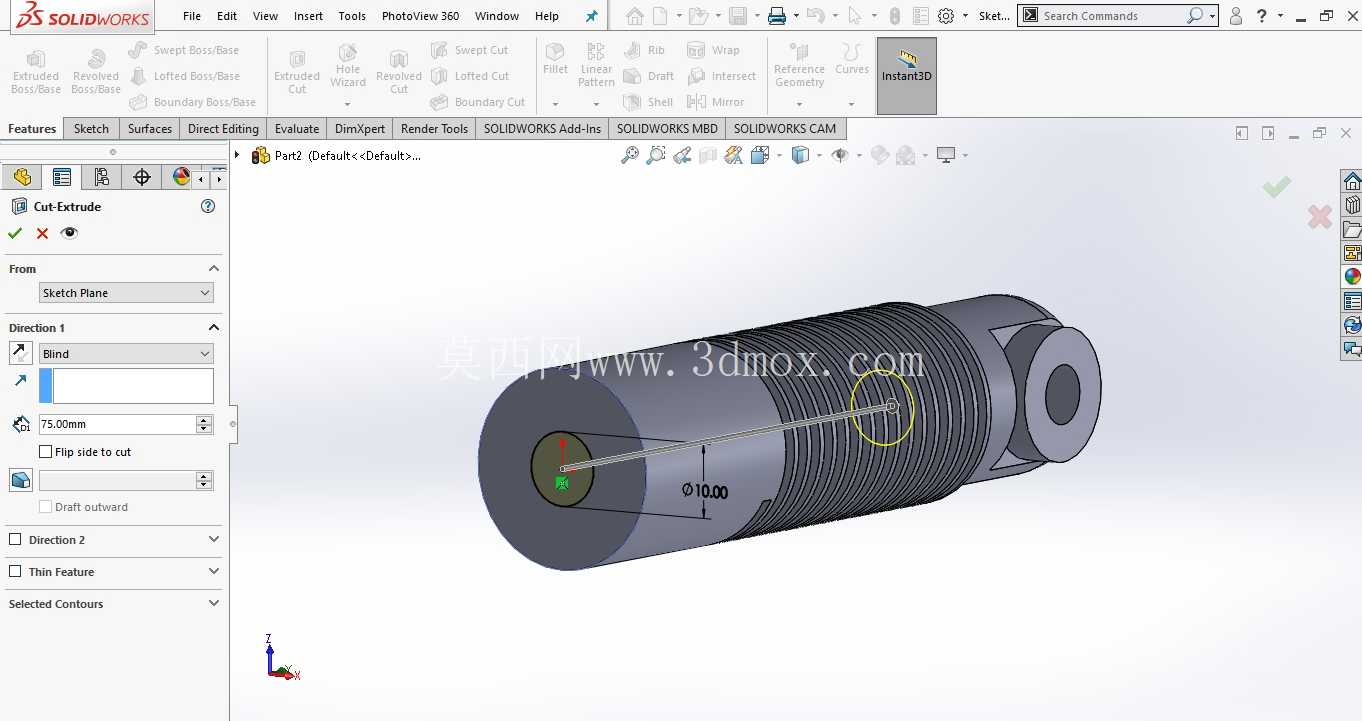

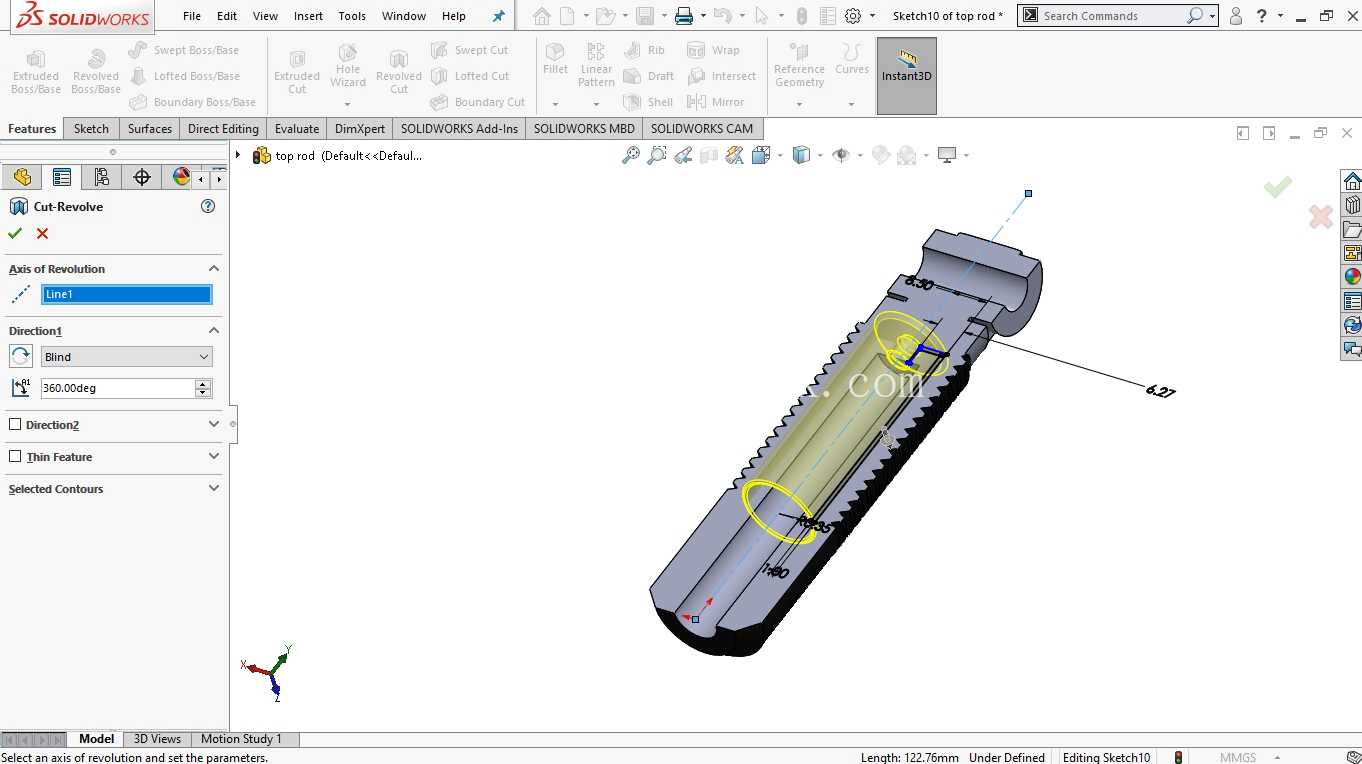

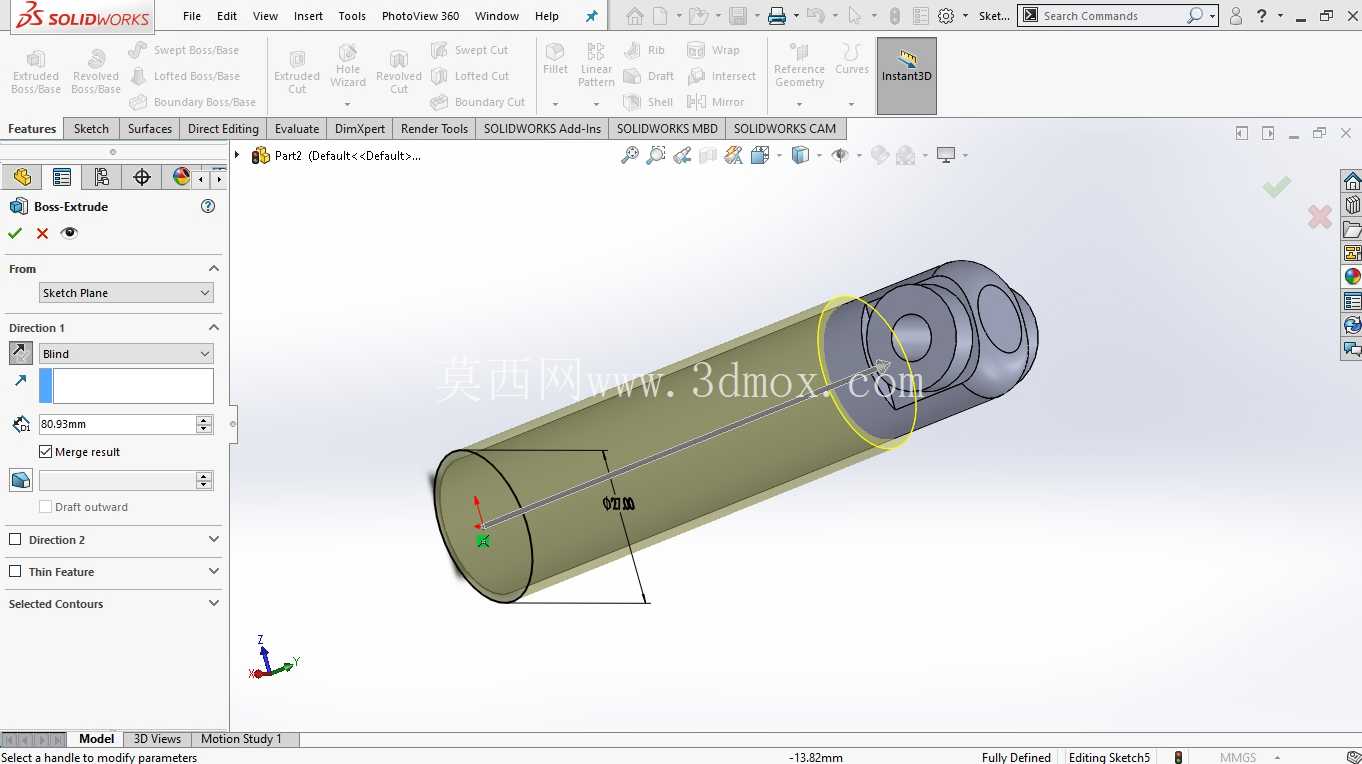

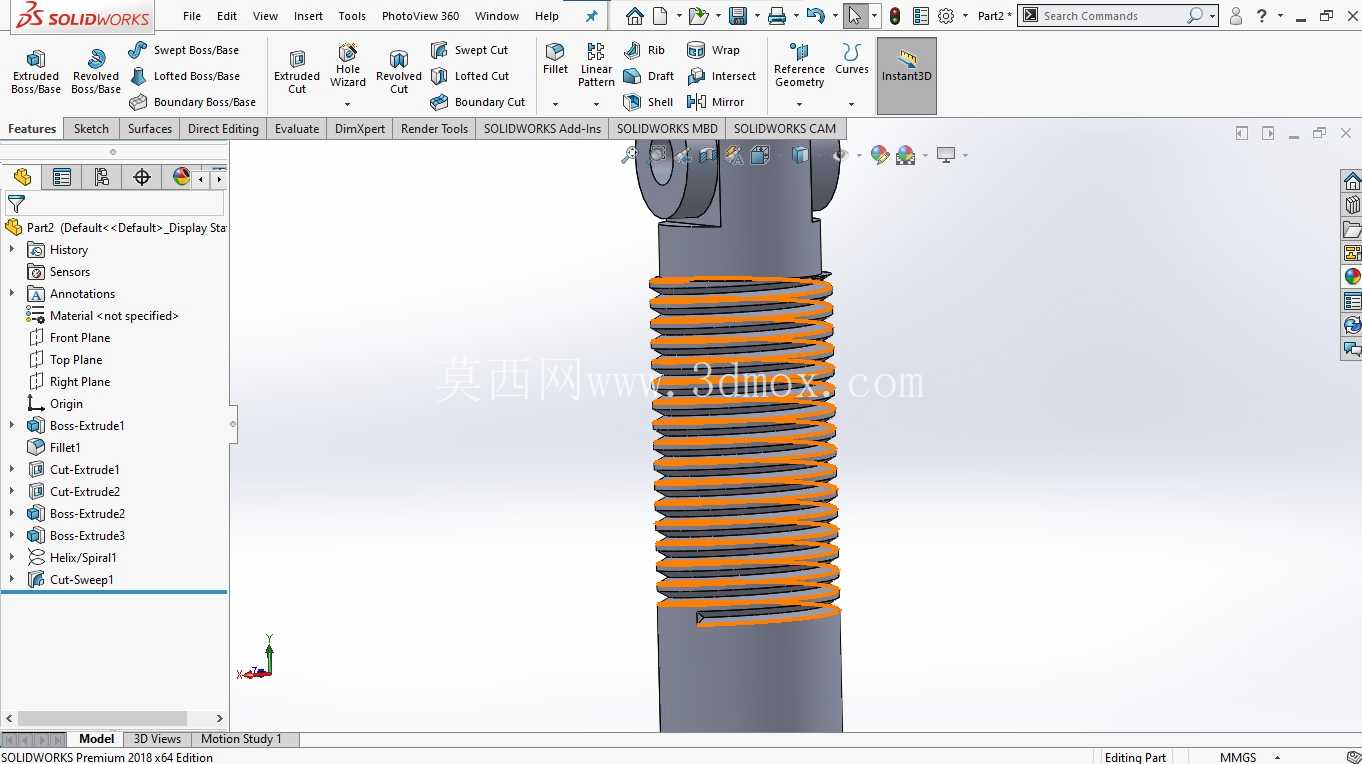

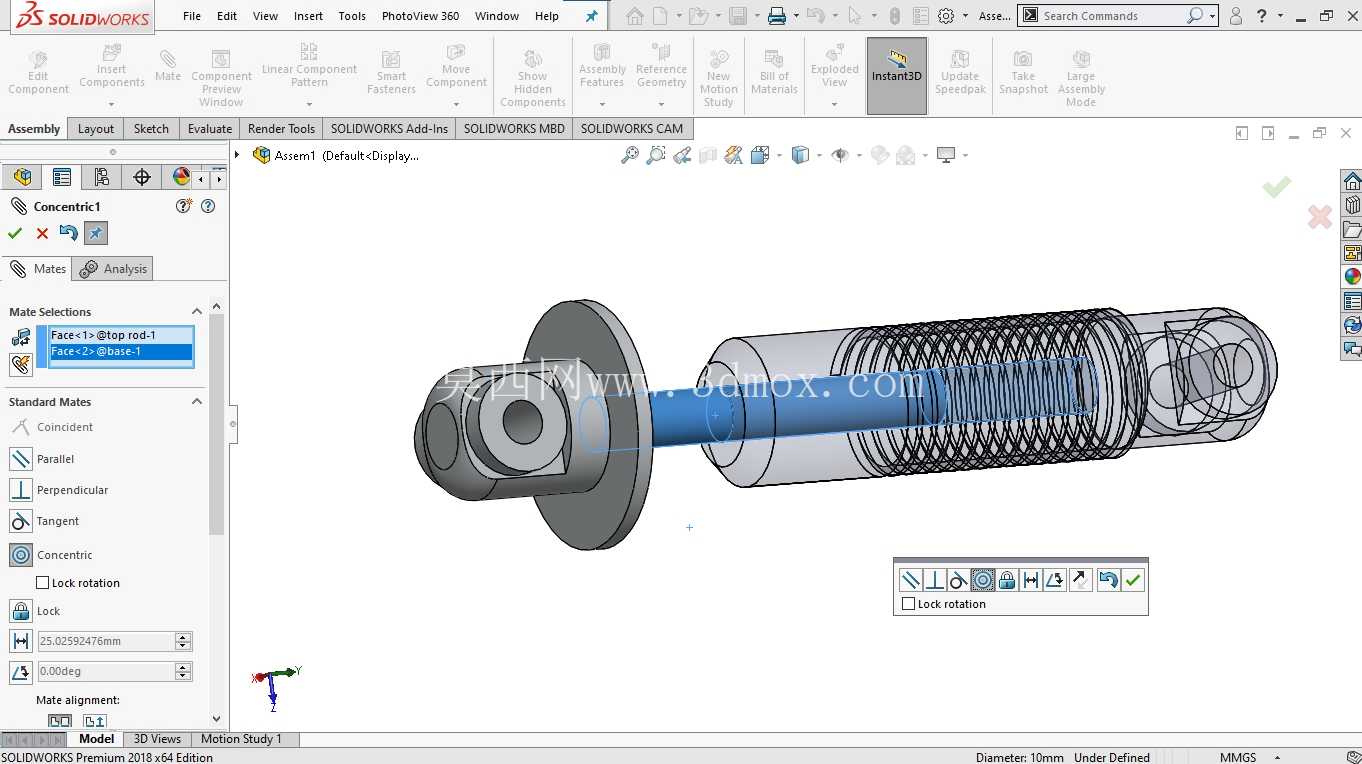

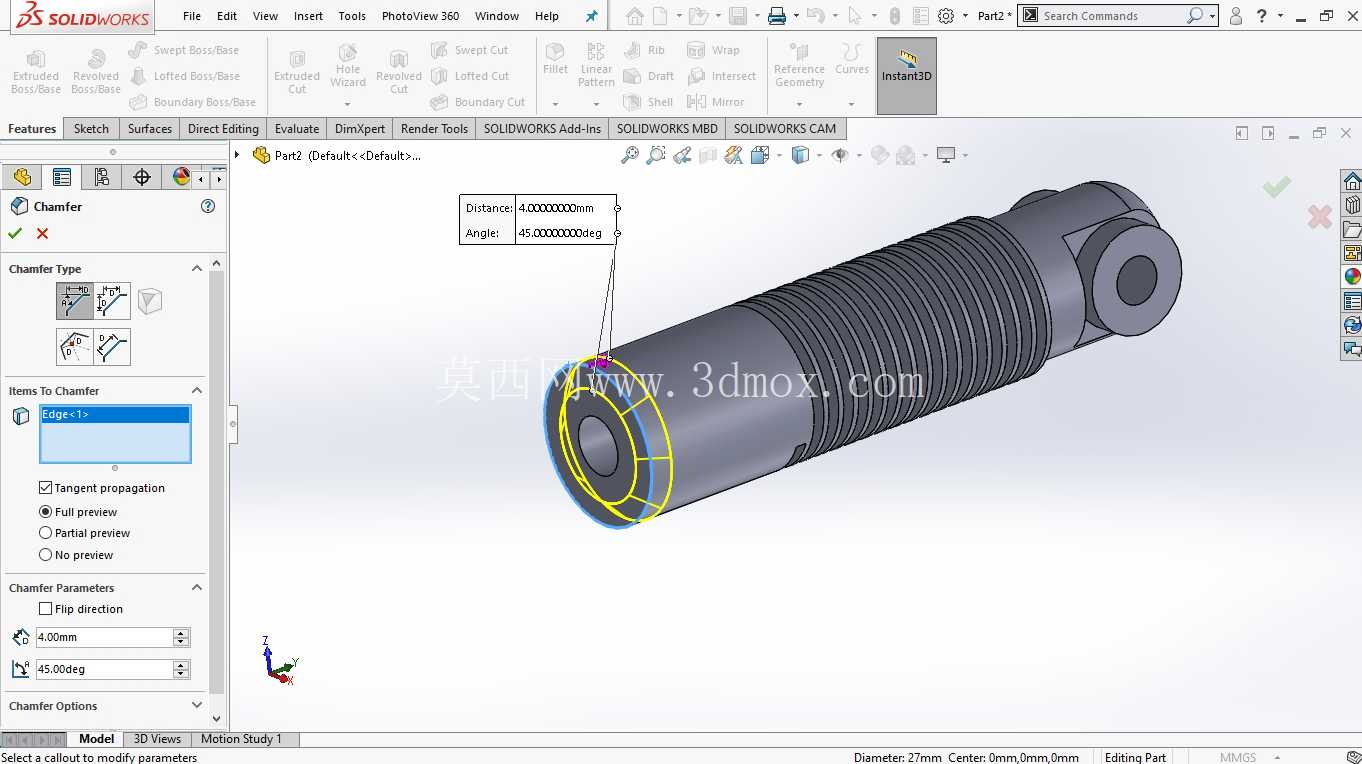

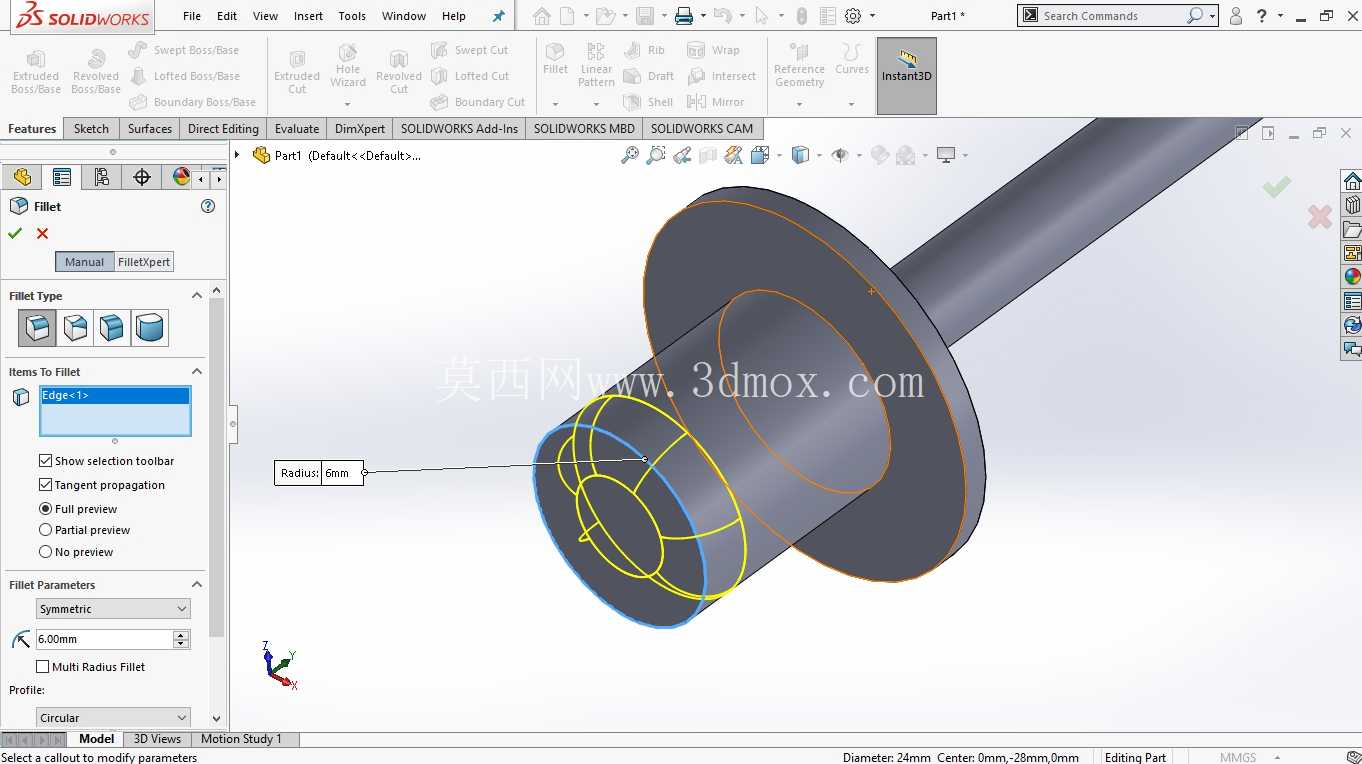

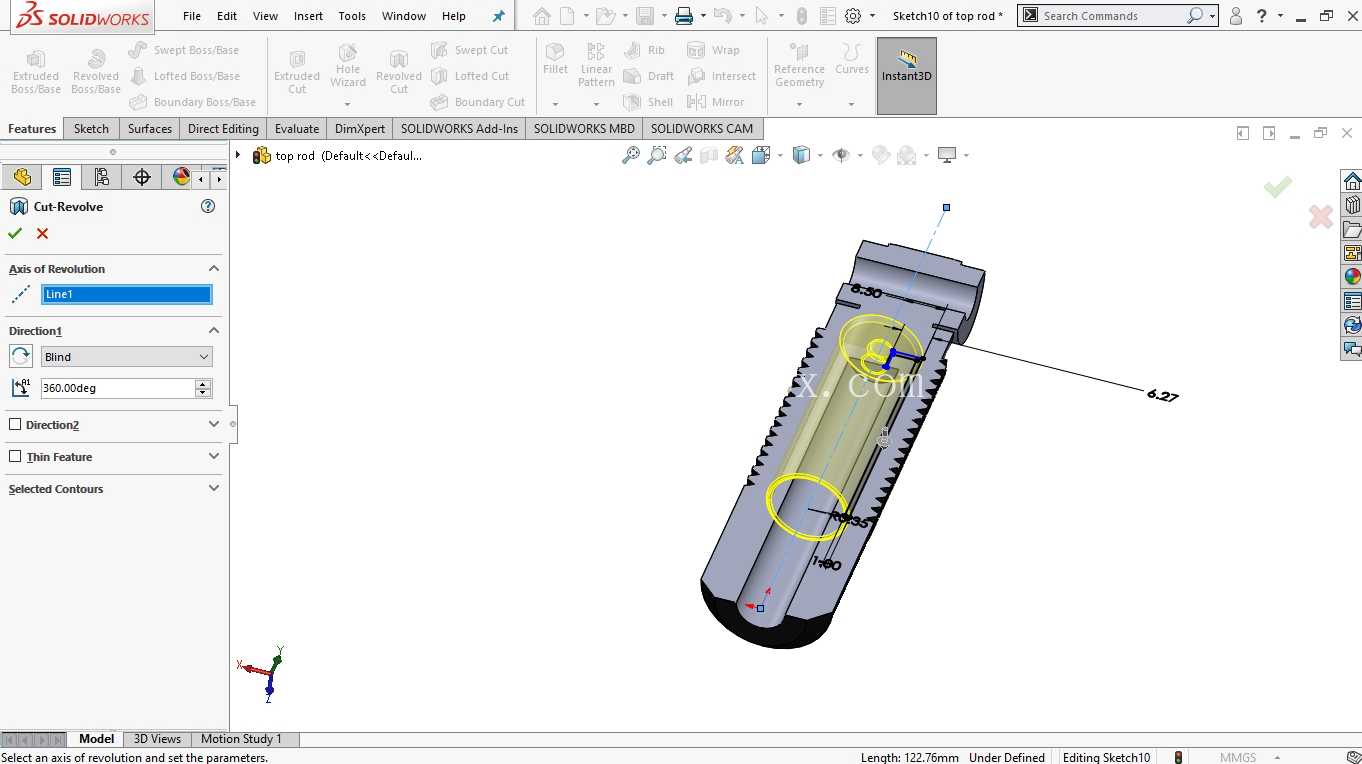

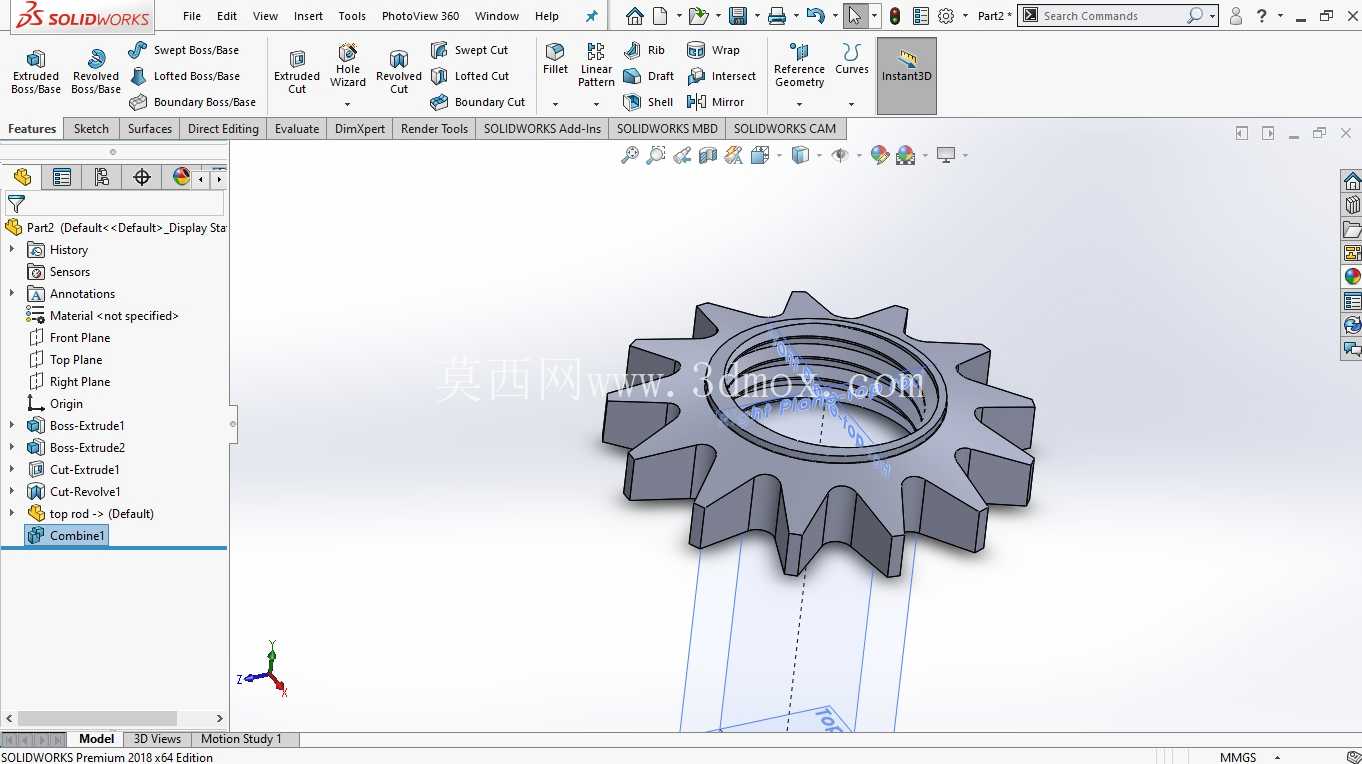

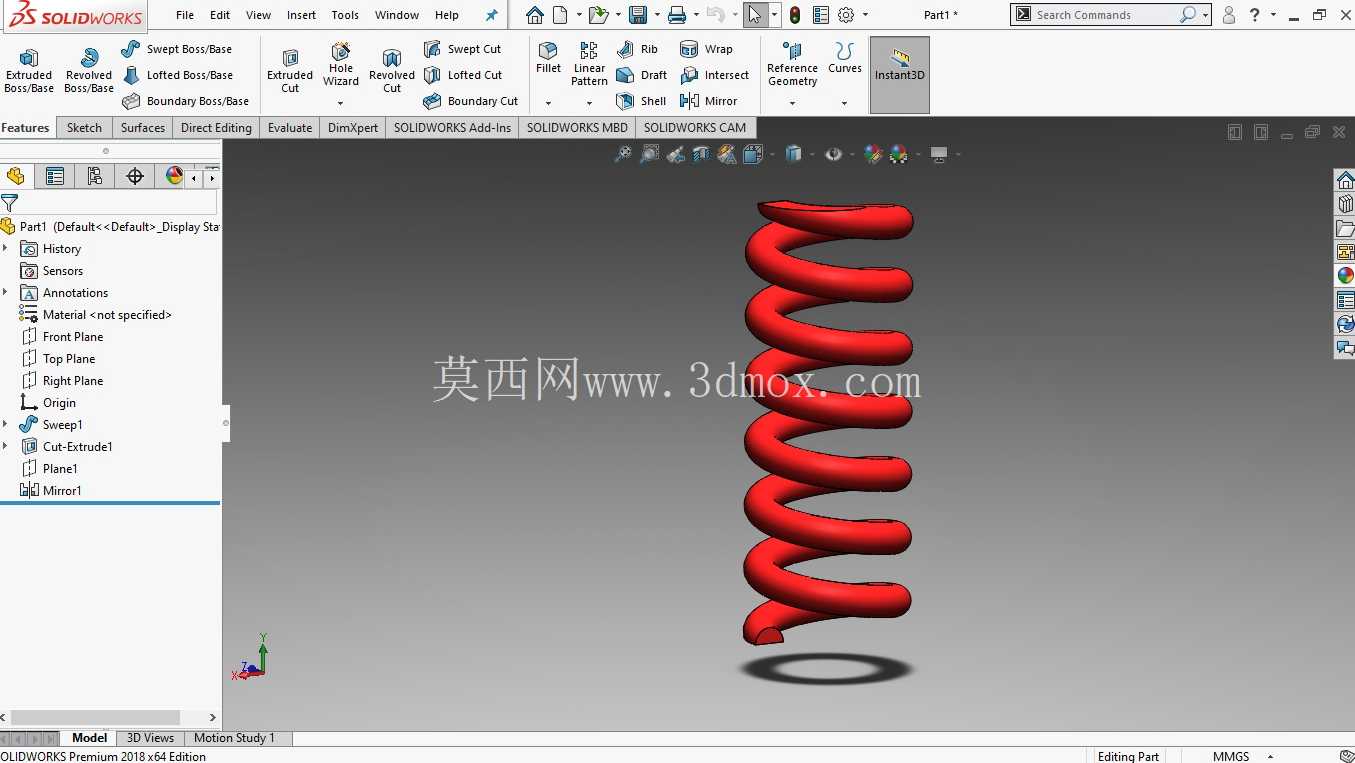

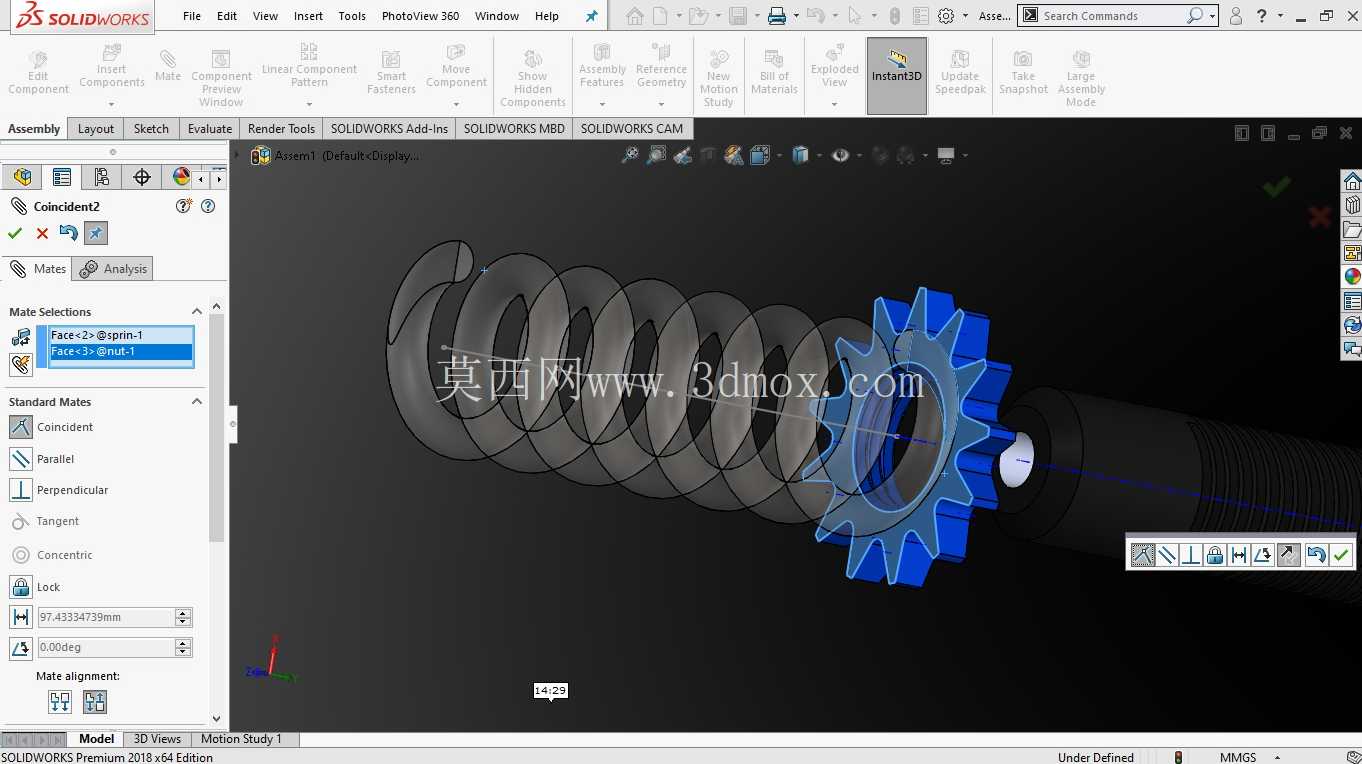

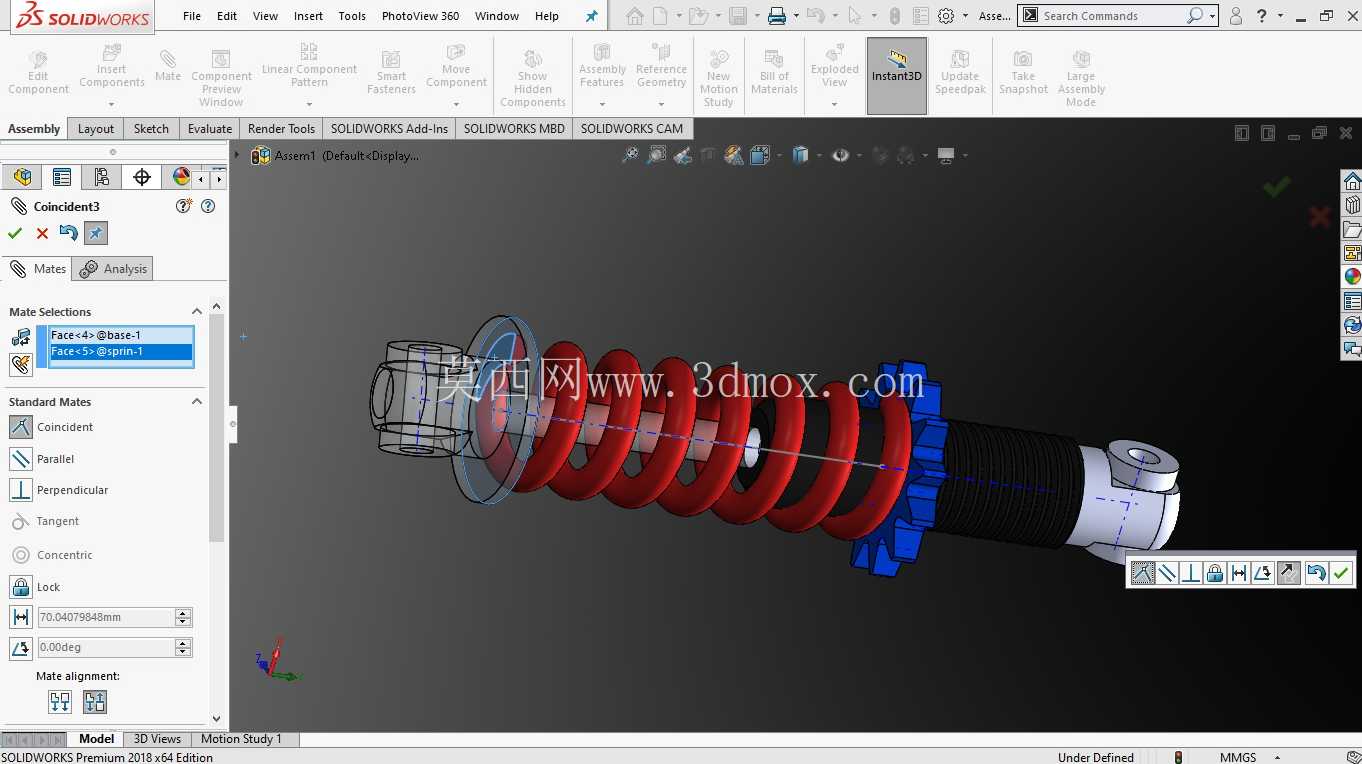

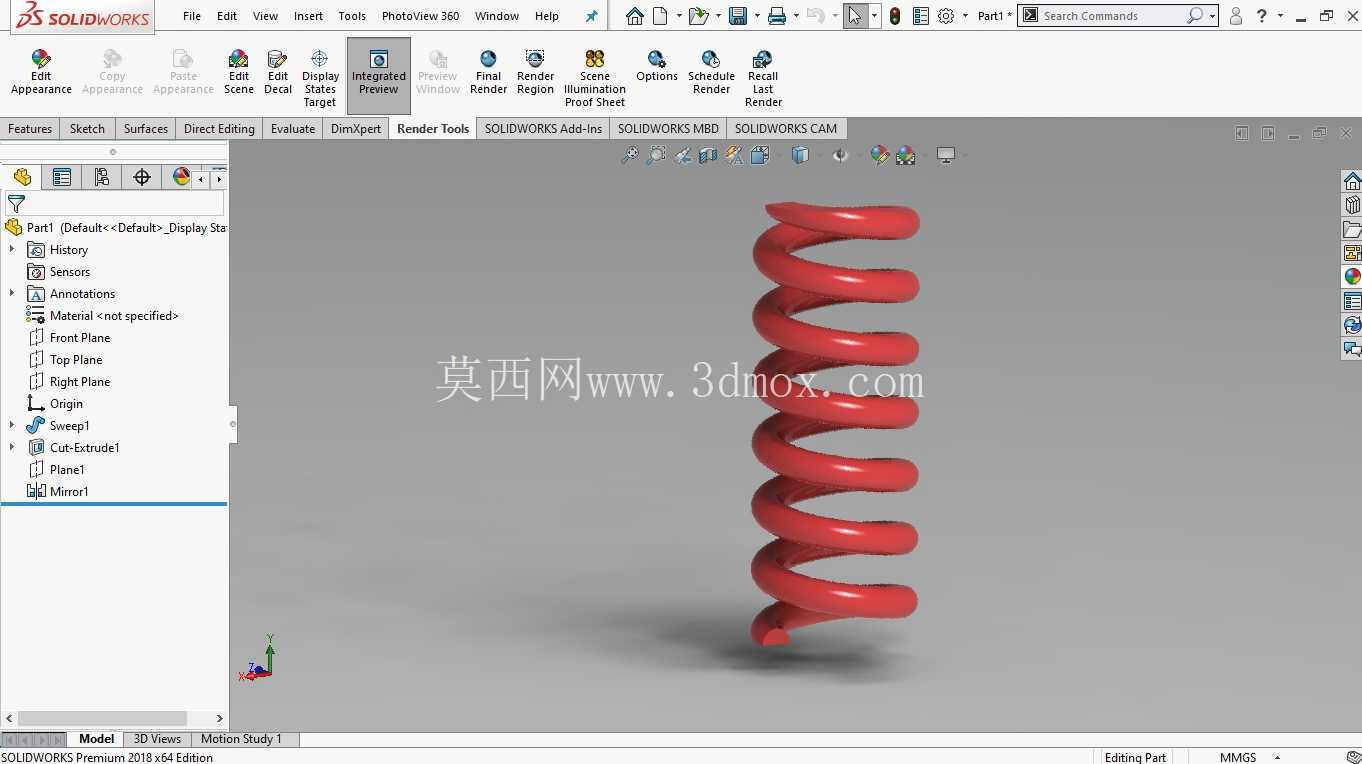

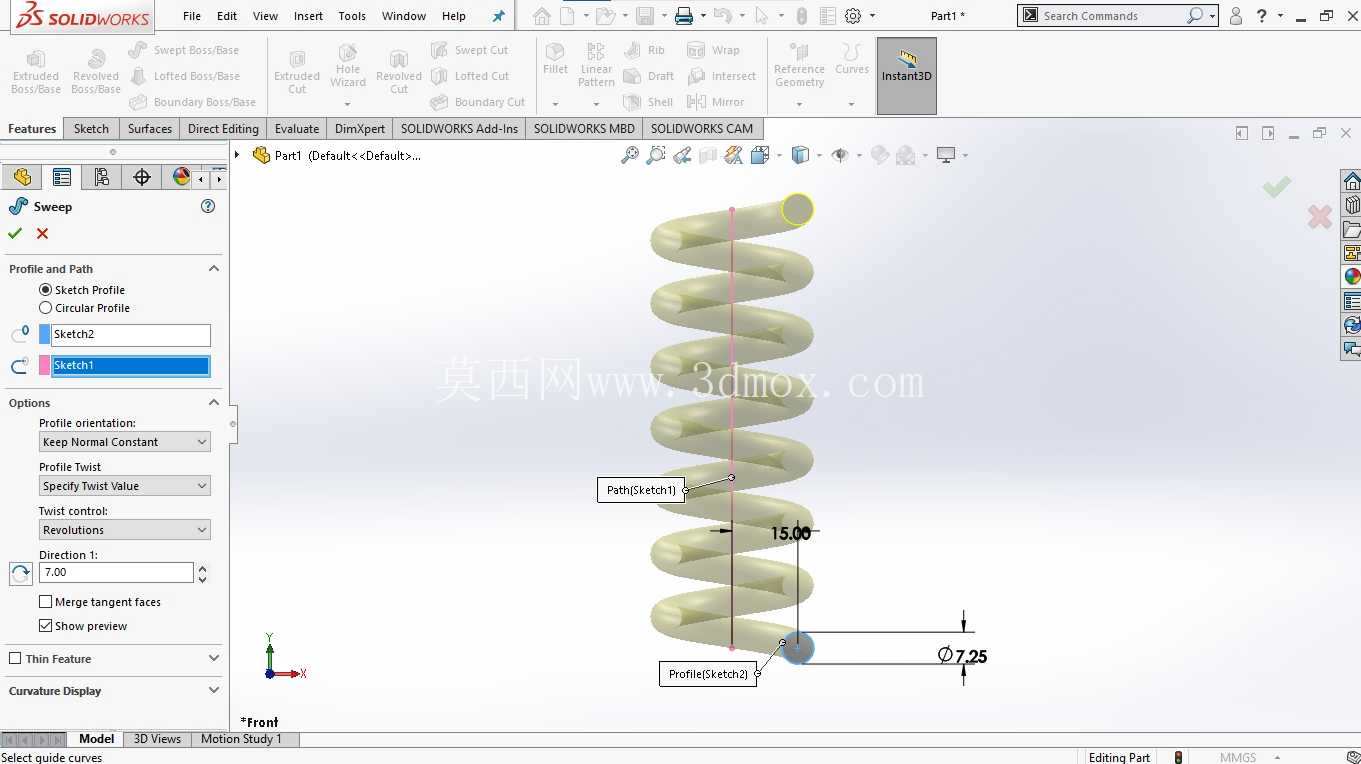

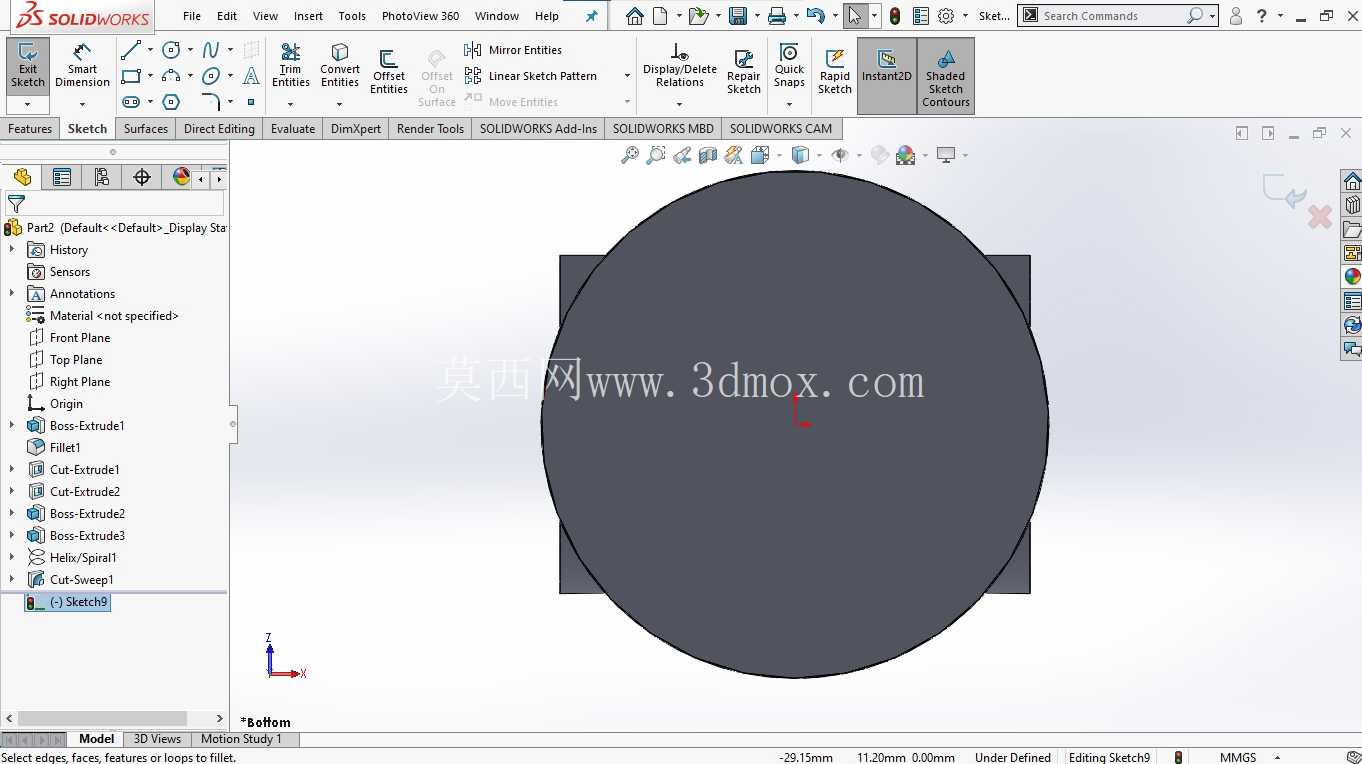

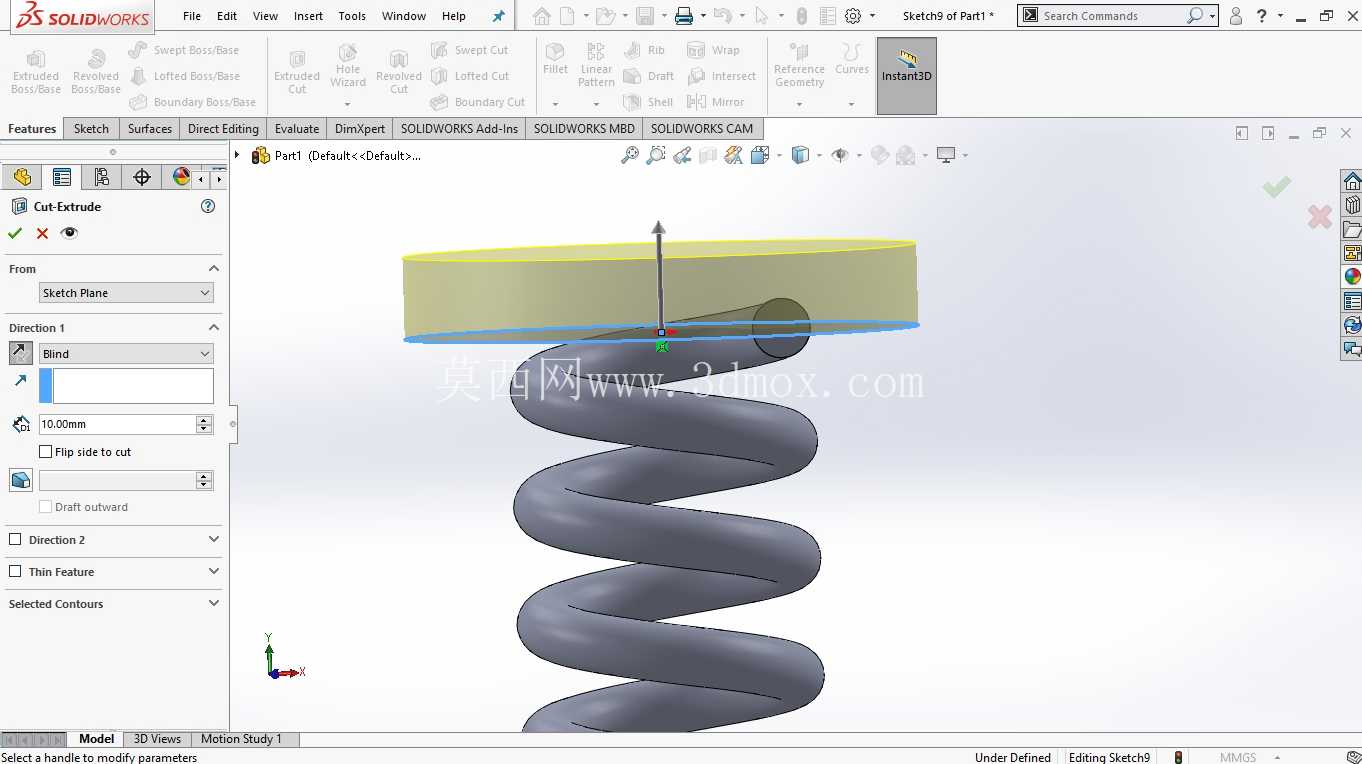

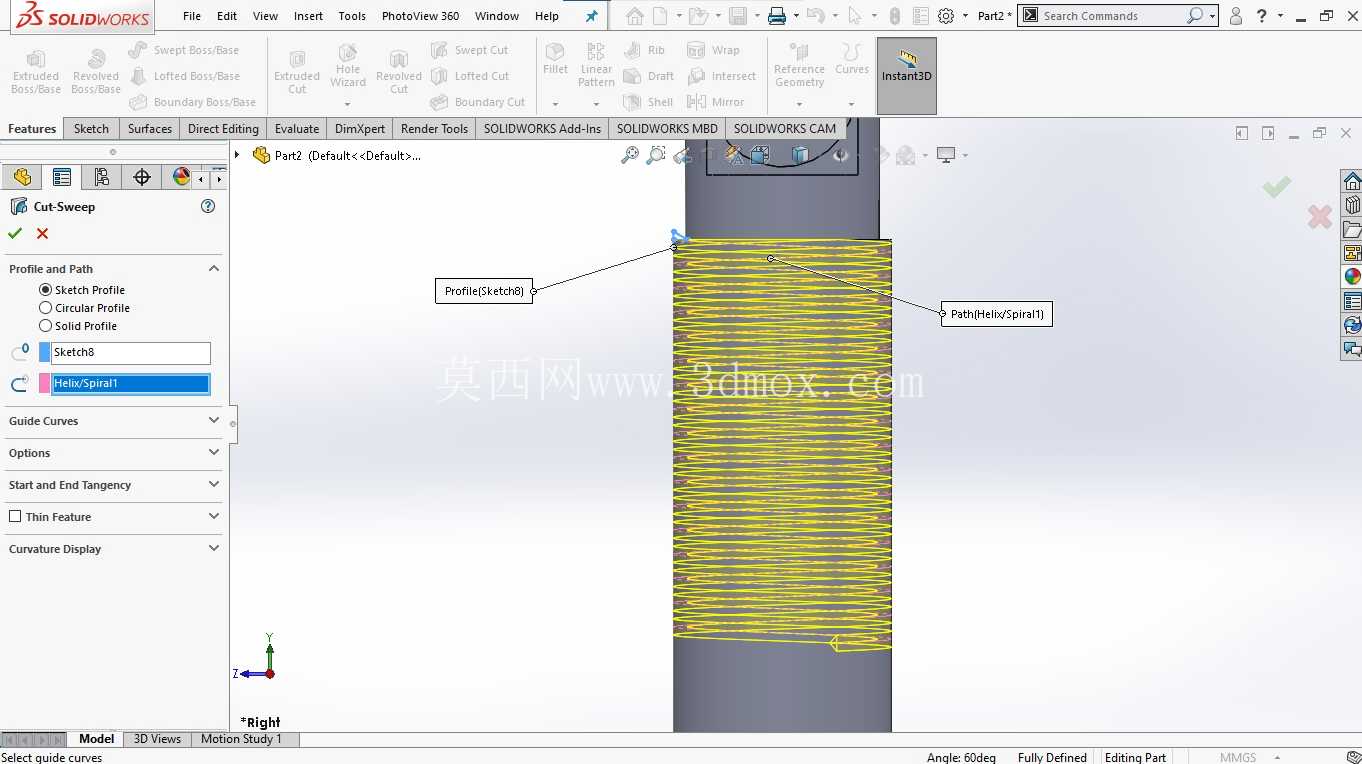

从实际使用的角度出发,该结构的阻尼腔密封设计是可靠性核心,圆盘与腔体之间的密封件需要选用耐油、耐老化的弹性材料,既要保证液体不会出现渗漏,又不能因为密封件的预紧力过大增加额外的摩擦阻力,影响阻尼效果的线性度。顶部杆体的表面粗糙度需要控制在合理区间,降低杆体上下运动时与密封件之间的摩擦损耗,延长密封件的使用寿命。在进行三维建模时,需要重点验证杆体上下极限运动位置的干涉情况,保证杆体运动到最大位移处时,不会与腔体、下端铰接结构发生碰撞,同时要预留阻尼液体的膨胀空间,避免温度变化导致液体体积膨胀造成腔体内压过大,损坏密封结构。

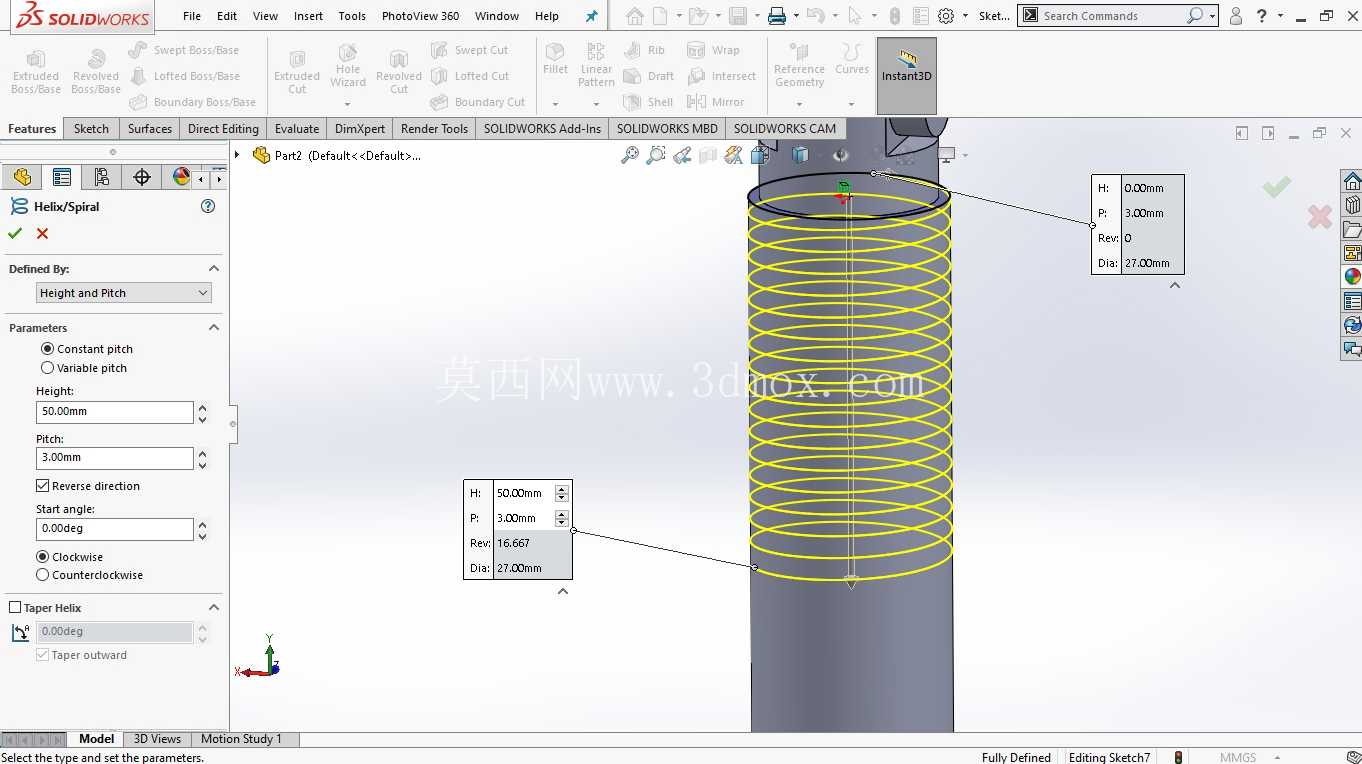

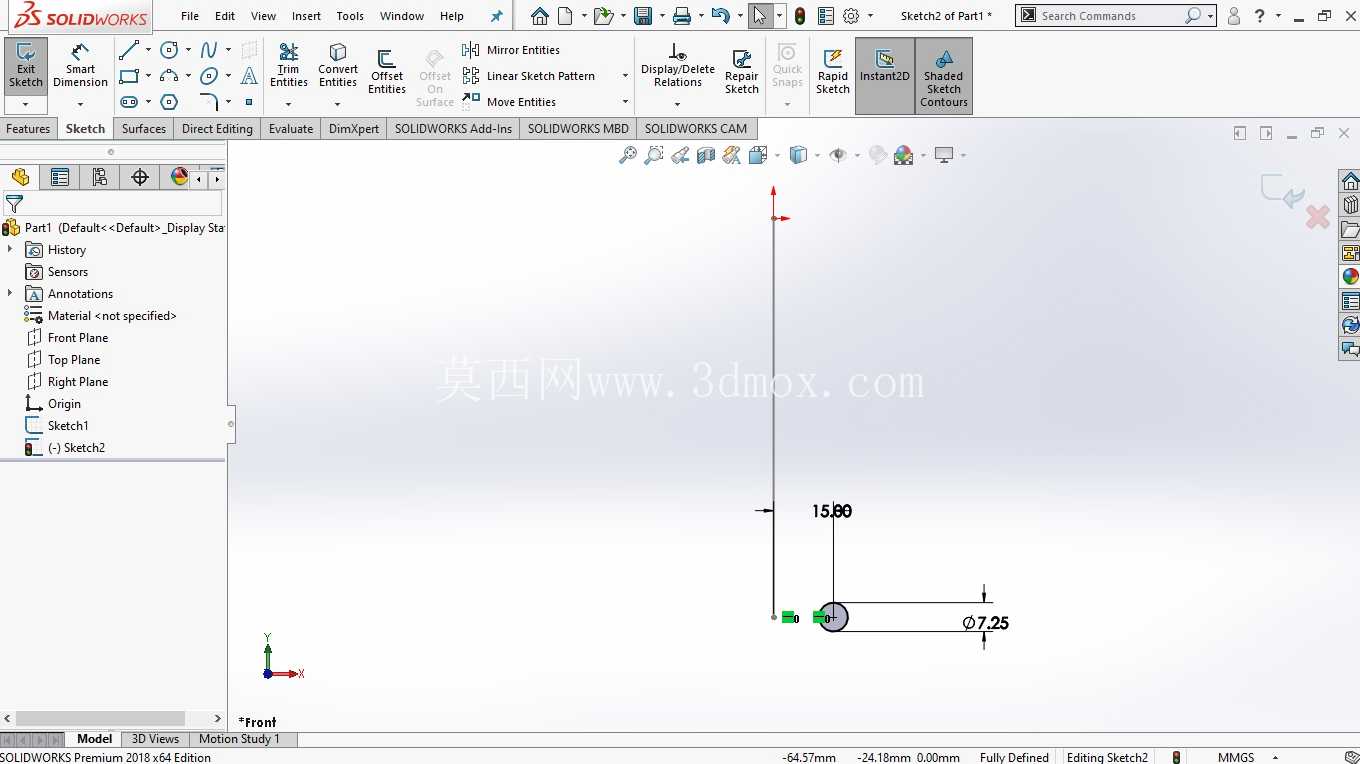

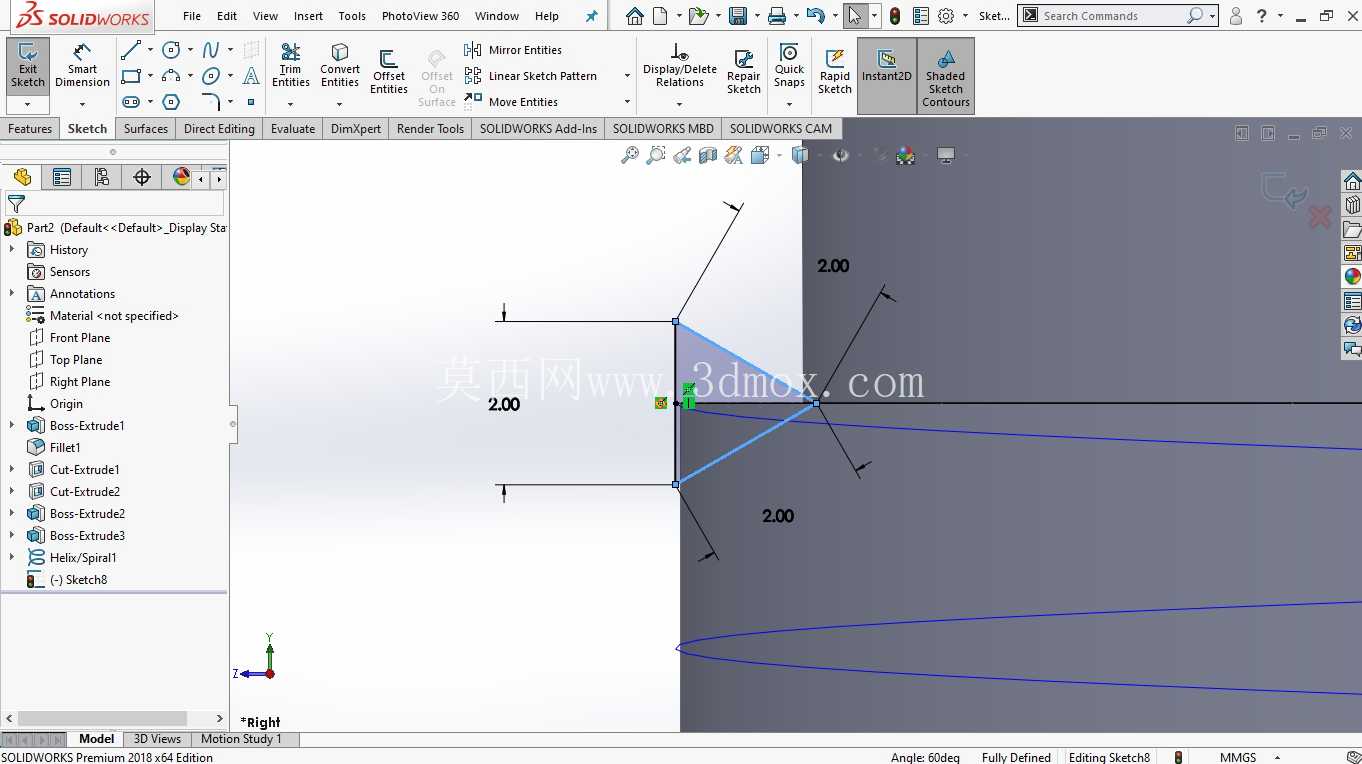

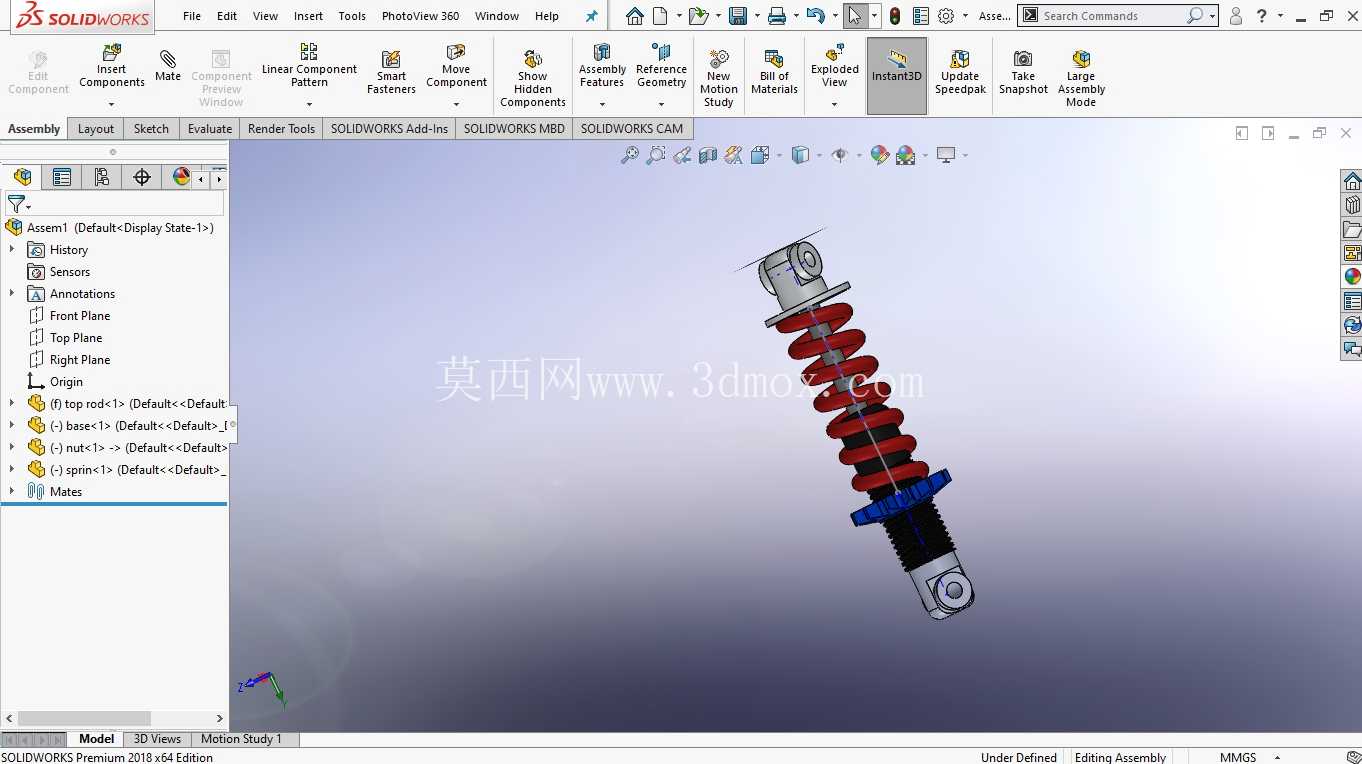

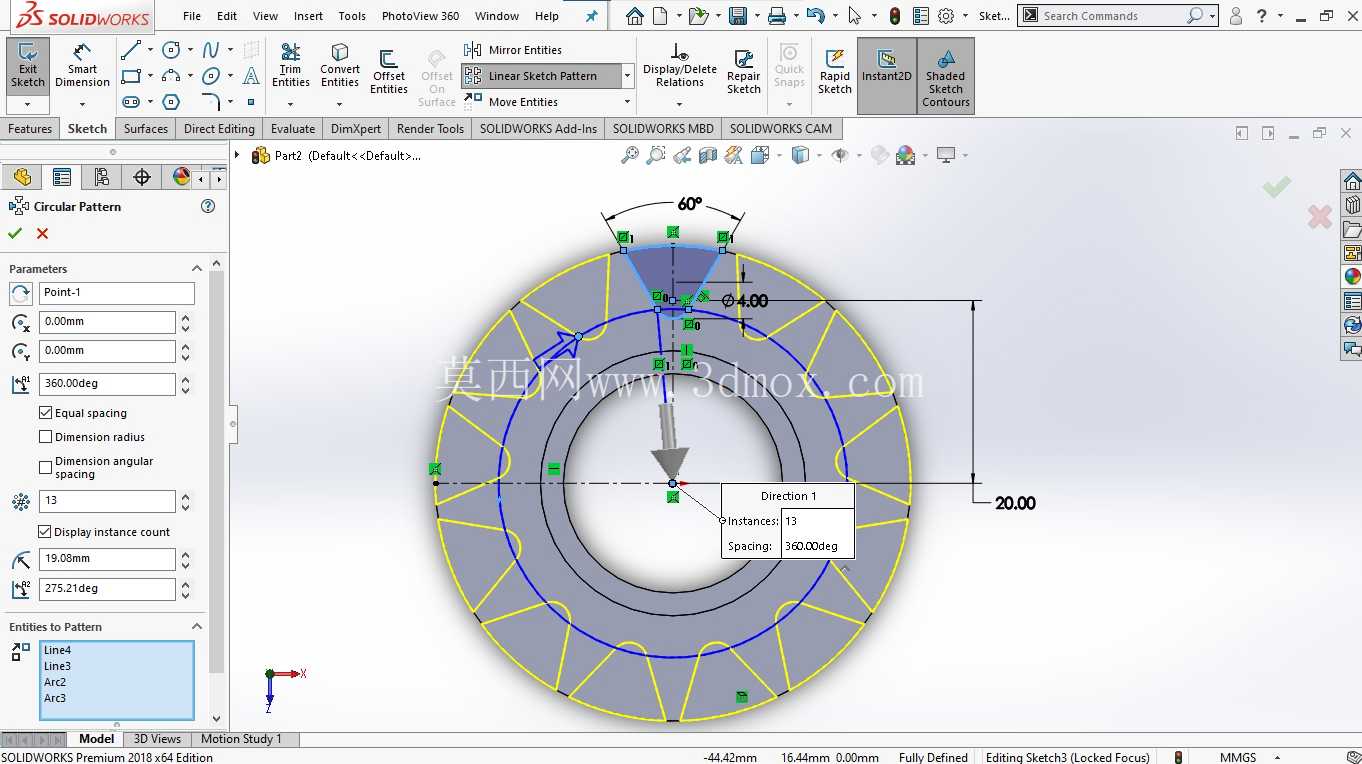

不同于常规一体式减震器,该结构的铰接式下端设计让其安装适应性更强,既可以垂直安装作为竖向减震支撑,也可以倾斜安装作为斜向缓冲部件,在小型实验装置、便携式动力设备、精密检测仪器的减震设计中都能适用。建模过程中对阻尼间隙的参数化设置,可以方便后续根据不同的载荷需求快速调整尺寸,不需要重新进行整体结构的重构,能大幅提升同类型减震结构的设计效率。
