100升外置火箱萨莫瓦尔茶饮加热装置

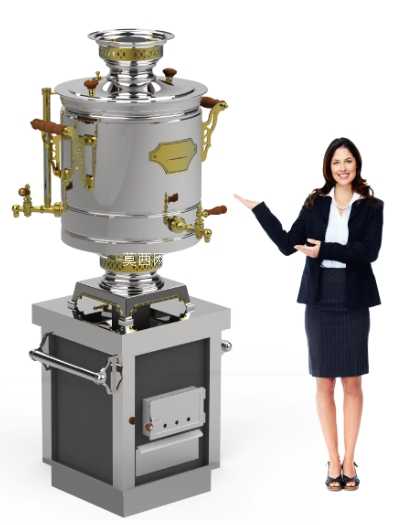

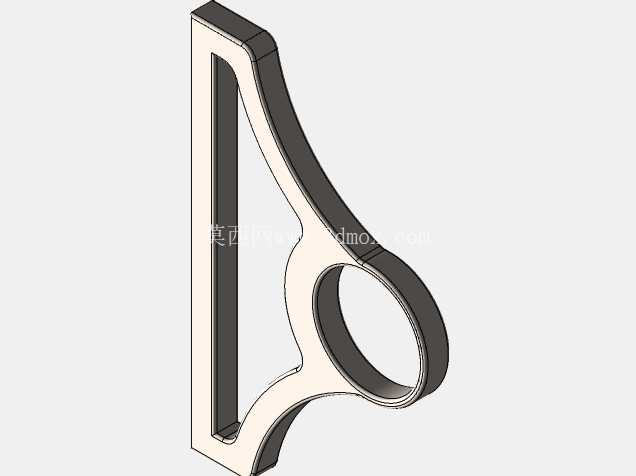

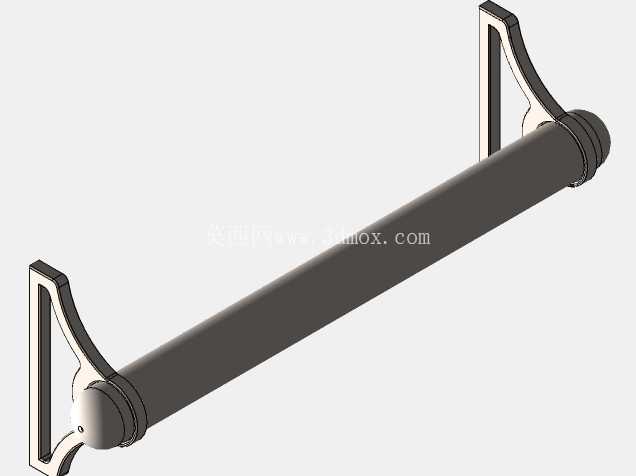

　　这款外置火箱结构的大容量萨莫瓦尔，主要面向户外集体茶饮供应、民俗餐饮场景、传统茶饮文化展示类场景设计，可满足百人规模的活动热饮供应需求，区别于传统一体式炭热茶炊，其加热单元与储水罐体采用分体式布局，能有效避免炭灰直接接触储水腔外壁造成的清洁难题，同时降低罐体底部长期受明火直烧产生的氧化变形风险。从功能设计层面看，上部储水罐体额定盛水容积为100升，罐体采用食品级不锈钢材质冲压焊接成型，侧壁对称设置两组木质隔热把手，配合黄铜材质的固定支架，既保证满水状态下的结构承重强度，又能在设备加热后避免搬运移位时出现烫伤风险；罐体侧壁设置黄铜出水龙头，龙头位置距离罐体底部预留30mm的沉渣空间，可避免长期使用后水垢堆积堵塞出水通路，龙头旁配套木质旋钮开关，操作时无需额外隔热工具即可完成水流调节。

　　罐体顶部采用宽边卷边结构设计，配套的密封盖设置三个独立的小型透气孔与黄铜提钮，加热过程中可自动平衡罐体内外气压，避免沸水喷溅风险，盖体与罐体上口的配合间隙控制在0.5mm以内，既保证开合顺畅，又能减少加热过程中的蒸汽逸散，提升热效率。下部外置火箱为独立的燃烧单元，整体采用框架式结构，外层为不锈钢钣金折弯成型的壳体，内部设置耐火隔热衬层，可填充木炭、固体酒精等多种固体燃料，火箱正面设置可调式通风口，通过滑动风门的开合度可控制进风量，进而调节燃烧强度与加热速度，火箱两侧同样设置金属冲压成型的搬运把手，方便单独拆分添加燃料或清理炭渣。

　　火箱顶部设置定位凸台，与上部储水罐体的底部凹槽精准配合，安装时可快速完成对位，避免使用过程中罐体出现滑移倾覆，火箱底部设置四个可调式支撑脚，可在不平整的户外地面调整水平度，保证罐体放置稳定。从建模设计的细节来看，所有钣金件的折弯圆角、焊接边的预留余量、黄铜配件的安装孔位都按照实际加工公差进行了还原，木质把手的纹理、金属表面的抛光质感、黄铜件的做旧效果都做了对应材质区分，可直接用于渲染出图、结构验证、加工前的装配干涉检查。

　　实际使用过程中，分体式结构可实现火箱单独预热，待燃料燃烧稳定无明显黑烟后再放置储水罐体，能减少烟气对罐体外壁的熏黑污染，清洁时可将两部分拆分处理，储水罐体可直接用水冲洗内壁，火箱部分可单独倾倒炭灰，维护难度远低于一体式茶炊。设备整体安装边界为底座边长520mm的正方形，总高度1180mm，放置时需在周边预留至少200mm的操作空间，方便接水、调节风门、添加燃料等操作，罐体满水状态下总重量约130kg，火箱承重结构经过受力校核，可长期承受满水载荷无变形。针对民俗餐饮场景的使用需求，罐体侧面预留了定制铭牌的安装位，可根据使用场景加装品牌标识或文化装饰元素，黄铜配件的造型采用传统俄式茶炊的经典纹样，兼顾实用功能与文化展示属性，适合在特色餐厅、文旅活动、户外营地等场景长期使用。
