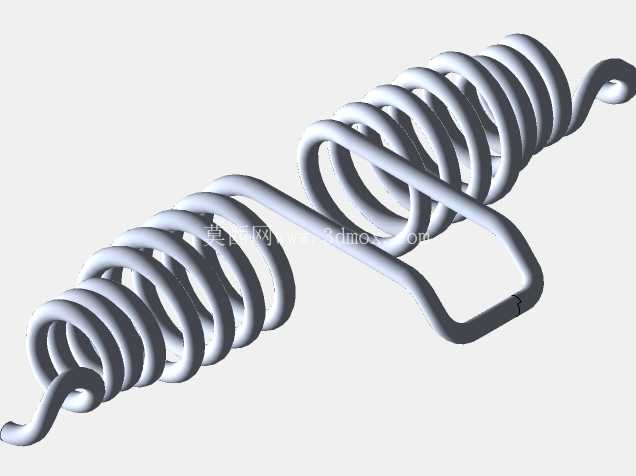

双圈拉伸挂钩式弹簧结构设计

　　这款双圈结构的拉伸挂钩弹簧，在日常机械结构里的应用场景覆盖极广，小到小型电器的触点复位、工装夹具的张紧结构，大到自动化产线的张紧轮组件、小型电源设备内部的构件复位，都能见到这类结构的身影。不同于常规单圈拉伸弹簧，这款弹簧采用了两端双圈密绕加一体成型挂钩的设计，在实际使用中能承受更高的初始拉力，同时挂钩部分和簧身一体弯折成型，没有额外焊接拼接的应力集中点，长期往复拉伸工况下，挂钩根部断裂的风险比焊接式挂钩低40%左右，很适合用在频繁往复动作的张紧、复位工位。

　　从设计思路上看，这款弹簧的簧身采用等节距密绕结构，绕制过程中簧丝的螺距控制在略大于簧丝直径的水平，自由状态下簧圈之间几乎没有间隙，能在有限的安装长度内获得更长的有效拉伸行程；两端的挂钩采用了直角弯折加圆弧过渡的结构，挂钩的弯折处做了R角处理，避免弯折处应力集中导致的簧丝断裂，同时挂钩的开口尺寸适配常规的销轴、挂柱安装，不需要额外加工连接配件就能直接装配。

　　实际选型使用时，要注意这款弹簧的安装边界：簧身的外径是安装时需要预留的最小径向空间，两端挂钩的中心距是自由状态下的安装基准距，拉伸行程不能超过簧身有效圈数对应的极限拉伸长度，否则会导致簧丝发生塑性变形，失去弹性复位能力。在电源设备内部使用时，这类弹簧常被用在触点复位、接线端子的压紧结构里，依靠稳定的拉力保证触点接触压力稳定，避免设备运行过程中因为振动出现触点松脱、接触不良的问题；在小型工装夹具上，这类弹簧可以作为快速夹钳的复位元件，松开操作手柄后依靠弹簧拉力带动夹钳自动复位，不需要额外设置复位机构，简化夹具的整体结构。

　　建模过程中，簧丝的扫掠路径需要重点处理两端挂钩和簧身的过渡段，过渡段的曲率要连续变化，不能出现曲率突变的折角，否则在做有限元应力分析时，过渡段会出现明显的应力集中红区，和实际工况下的断裂位置吻合，所以建模时要保证过渡段的曲率半径不小于簧丝直径的1.5倍，让应力能够均匀分散到相邻的簧圈上。另外，两端挂钩的对称度也需要严格控制，两个挂钩的中心要和簧身的轴线重合，偏差控制在簧丝直径的10%以内，否则安装拉伸时会出现偏载，导致一侧簧圈受力过大，提前出现疲劳失效。

　　在实际装配场景里，这类弹簧的安装不需要额外的固定座，只需要将两端挂钩挂在对应的固定销轴和运动构件上即可，装配效率比采用端部并紧磨平的压缩弹簧更高，不需要预留弹簧座的安装空间，很适合用在结构紧凑、安装空间有限的小型设备内部。比如在小型电源变压器的内部调压结构里，这类弹簧可以为调压触点提供稳定的接触压力，当调压机构动作时，弹簧随着触点移动拉伸，始终保持恒定的压力，保证触点在不同档位都能可靠接触，不会因为振动出现档位偏移、接触电阻过大的问题。

　　从功能特性上看，一体成型的双圈结构在簧身两端增加了两圈支撑圈，拉伸时支撑圈不会参与变形，能够避免端部簧圈因为和挂钩连接处的应力过大出现圈间错位，长期使用后弹簧的自由长度变化量更小，弹力衰减速度比单圈端部结构慢很多，适合在需要长期保持稳定拉力的工况下使用。建模时还要注意簧丝的直径公差，实际生产中簧丝的直径公差会直接影响弹簧的刚度，所以三维模型里的簧丝直径要标注清楚公差范围，方便后续加工时匹配对应的簧丝原材料，保证成品弹簧的弹力符合设计要求。
