带操作控件的电气控制箱壳体结构设计

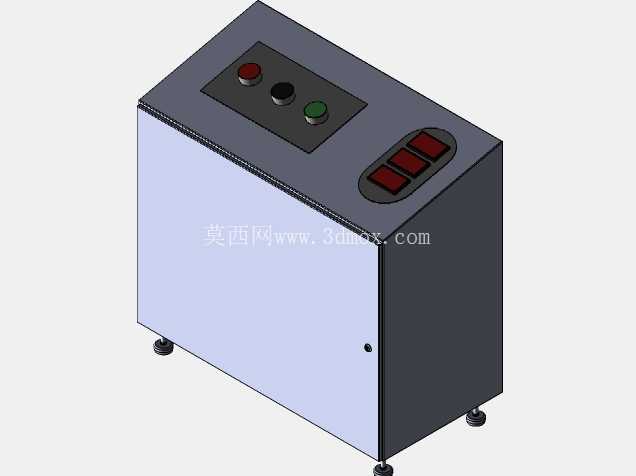

　　这款带控制命令的外壳，是面向中小型工业电控配套场景开发的壳体结构，日常多配套在小型电源变换设备、单机设备旁置控制单元、实验室小型供电模组这类场景中使用，核心作用是为内部的电源变换组件、控制回路板卡提供物理防护，同时把操作触发、状态显示的交互元件整合在顶面操作区，让一线操作人员不用打开箱门就能完成基础的启停操作、状态读取，适配车间现场、实训教学台架、小型非标设备集成这类对操作便捷性有要求的使用场景。

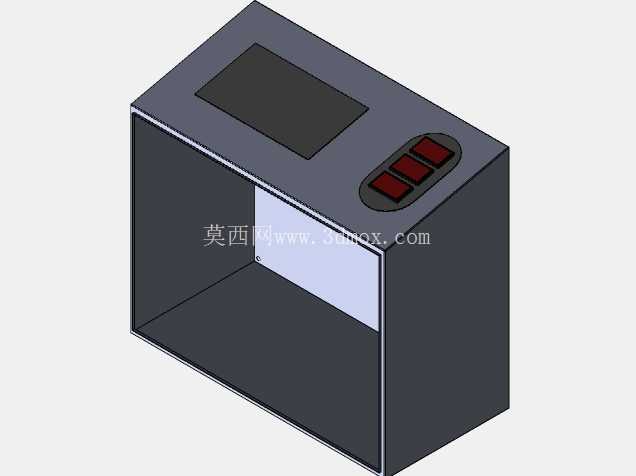

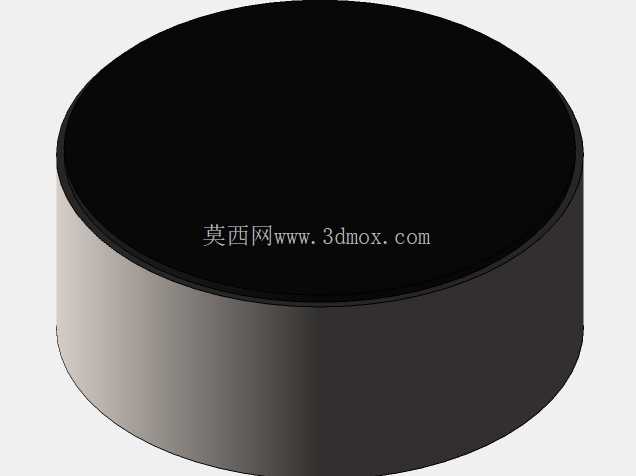

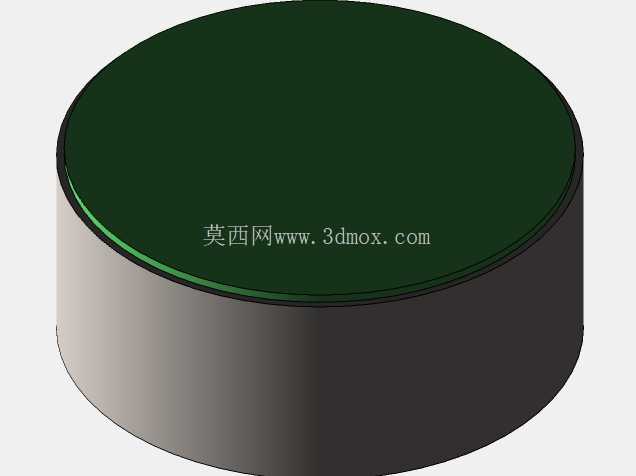

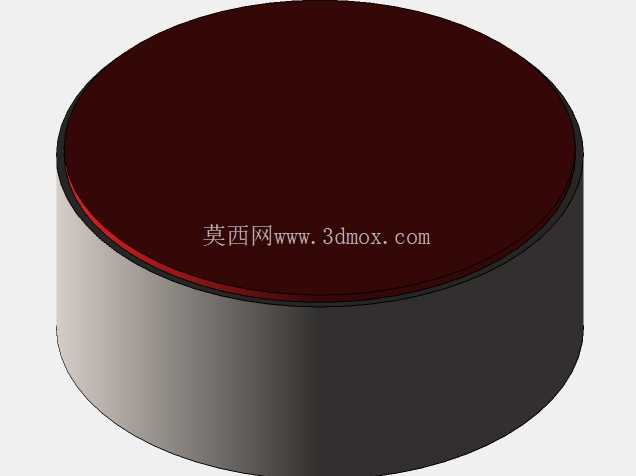

　　从实际使用的功能逻辑来看，壳体顶面做了分区式的操作面设计，靠左侧的三个嵌入式按钮分别对应电源启动、故障复位、运行停止三个常用操作位，按钮采用下沉式嵌入安装，比凸装式按钮更能避免车间内工件剐蹭、人员误碰触发误操作；靠右侧的三个数显窗口预留位，用来嵌装电压、电流、设备运行参数的显示模块，窗口做了内凹的台阶结构，安装显示面板时可以直接卡在台阶位打胶或者用小螺丝固定，不用额外做显示模块的安装支架，能减少装配时的零件数量。壳体侧面预留了一个小型的锁孔位，对应内部的箱门锁结构，日常维护时可以打开侧门更换内部元件、检修线路，正常运行时锁闭后能避免无关人员触碰内部带电部件，满足车间现场的安全防护要求。

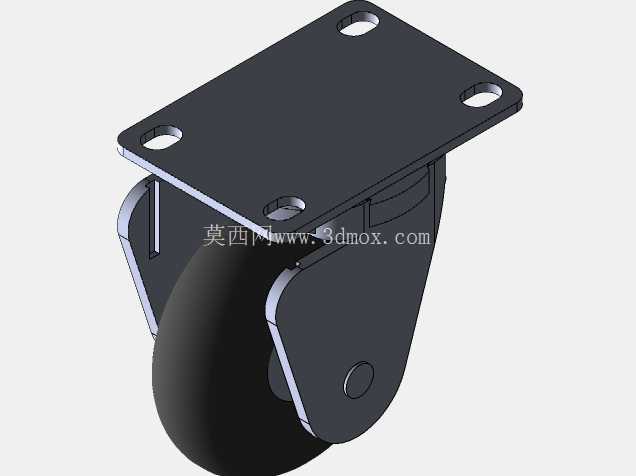

　　设计思路上优先考虑了车间现场的安装适配性，底部预留了四个可调脚轮的安装位，脚轮采用螺杆式可调结构，安装时可以根据现场地面的平整度调整每个支脚的高度，保证箱体放置平稳不会晃动，同时脚轮的橡胶底座能起到一定的减震作用，减少车间内其他设备运行带来的振动传导到箱体内部，避免内部板卡接插件因为长期振动出现松脱。箱体的主体采用薄板折弯拼焊的结构思路，三个立面分别做了不同的功能预留：正面是大平面的盖板结构，用来做品牌标识粘贴或者设备参数铭牌的安装位，侧面除了锁具位之外，还预留了走线孔的加工余量，集成装配时可以根据进出线的方向选择在左侧或者右侧面开防水格兰头的安装孔，不用额外修改主体结构。顶面的操作面板做了小角度的倾斜设计，操作人员站在箱体正面操作时，视线刚好能垂直对准按钮和显示窗口，不用刻意弯腰或者俯身查看参数，符合一线操作的人机工程要求，长时间操作也不容易产生视觉疲劳。

　　从安装边界的尺寸逻辑来看，这款壳体的内部净空间预留了足够的元件安装余量，既可以容纳小型电源变压器的铁芯绕组组件，也能放下常规的断路器、接线端子排、小型控制板卡，内部侧壁预留了安装筋条的位置，可以根据内部元件的尺寸灵活调整安装板的固定高度，适配不同规格的电控元件安装。箱体的外部尺寸控制在单人可搬运的范围内，设备集成时不需要借助吊装设备，两个工人就能完成移位和安装，适合在空间紧凑的车间工位旁、实训台架下方、小型设备的侧边安装使用。外壳的边角处都做了小半径的圆角折弯处理，避免尖锐的直角边在安装、搬运过程中划伤操作人员，同时折弯结构也能提升薄板壳体的整体刚性，减少薄板焊接后的变形量，保证箱体拼接后的缝隙均匀，外观平整。

　　在细节结构处理上，操作面板的按钮安装孔都做了翻边处理，既可以提升按钮安装位的结构强度，避免长期按动按钮导致面板变形，也能让按钮和面板之间的贴合更紧密，减少灰尘、切削液从按钮缝隙进入箱体内部的概率，适配车间内多尘、有少量液体飞溅的使用环境。箱体底部的支脚安装位做了加厚的衬板焊接，避免长期承重导致支脚连接处的薄板变形，即使箱体内部装满元件，整体重量全部压在四个支脚上，也不会出现支脚脱落、箱体下沉的问题。
