立式ETD49高频电源变压器结构设计

　　做了十几年开关电源结构设计，ETD49这个规格的变压器算是高频电源方案里出镜率极高的一款，这次做的立式结构版本，主要是适配中小功率工业电源、通信模块供电、工控板载电源这类对安装高度有一定限制但对引脚排布规整度要求高的场景。先从实际用途说起，这类ETD49变压器核心作用是在高频开关电路里实现电压变换、电气隔离还有能量传输，相比传统EI型工频变压器，它的工作频率通常能覆盖几十kHz到上百kHz，相同功率等级下体积能缩小六成以上，铁损和铜损控制也更优，很适合现在高密度集成的电源产品。

　　从设计思路上拆解，首先磁芯选的是ETD49规格的铁氧体磁芯，也就是常说的E型TDK磁芯49尺寸档，磁芯的中柱直径、窗口面积都是经过功率核算的，常规适配300W到500W区间的反激、正激拓扑电源，磁芯对接面的平整度在建模时做了严格控制，避免装配后气隙不均导致的电感量离散性过大问题。线圈架采用立式直插结构，也就是行业里常说的90648-8规格骨架，骨架的绕线窗口做了分槽设计预留，方便初次级绕组做隔离分层，满足安规要求的爬电距离，骨架的挡墙厚度也留足了绝缘胶带的缠绕空间，不会出现绕线后漆包线溢出骨架边缘的问题。

　　再说到外形尺寸和安装边界，这款立式ETD49变压器的整体高度控制在适配常规板卡元件限高的范围内，磁芯顶部到PCB板面的垂直距离不会超过常规电源外壳的内部净高，引脚采用直插式设计，引脚间距严格按照行业通用的2.54mm网格排布，一共12个引脚，初次级引脚分两侧排布，中间预留了安规开槽的位置，方便PCB布线时做初次级隔离。引脚的长度做了标准化设计，既能满足波峰焊的吃锡深度要求，又不会因为引脚过长导致剪脚工序额外增加工作量，引脚根部和骨架的结合处做了防漏胶的凸台结构，绕线后浸绝缘漆的时候不会出现漆液顺着引脚流到焊接端的问题。

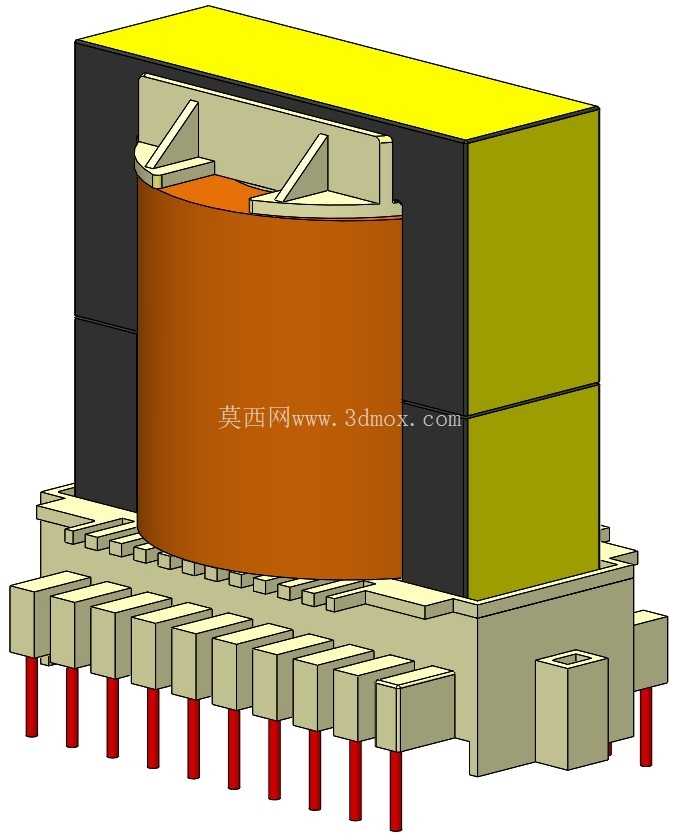

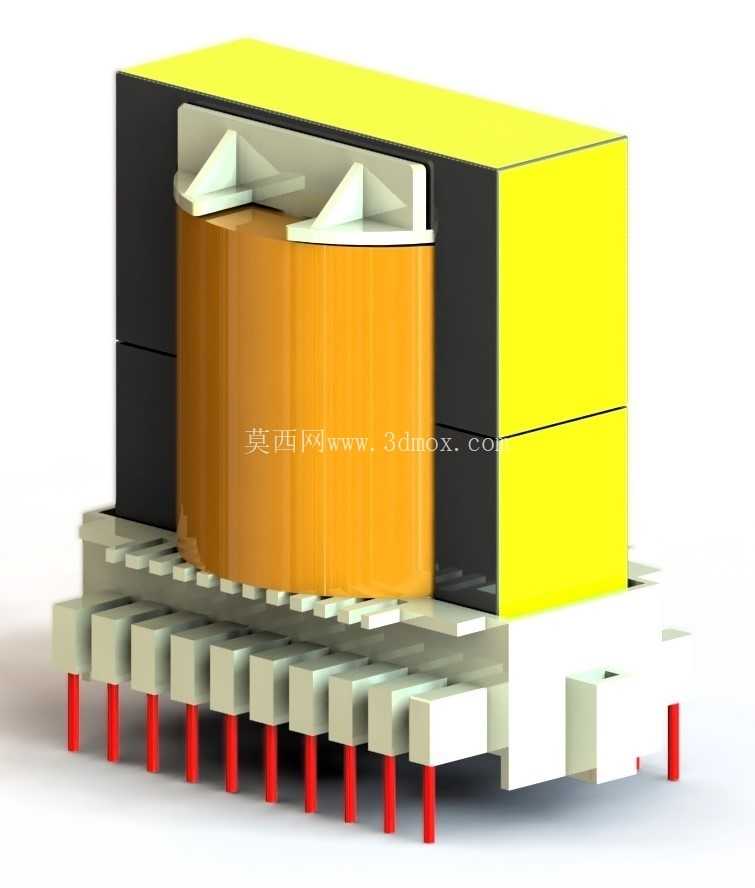

　　实际应用里，这款变压器的安装方式就是直接插装在PCB对应焊盘上，不需要额外的固定支架，磁芯和骨架之间可以通过点环氧胶或者包马拉胶带的方式做固定，抗振动性能满足常规工业设备的使用要求，不会因为运输或者设备运行的振动出现磁芯松动、绕组移位的问题。建模的时候特意把磁芯的拼接缝、骨架的脱模斜度、引脚的倒角这些细节都做了还原，不是那种简化的方块模型，不管是做电源整机的结构干涉检查，还是做散热仿真的时候，都能直接调用，不需要再额外修正模型细节。另外绕组部分的建模也参考了实际绕线后的填充率，没有把线包做的过于饱满或者过于单薄，和实际生产出来的产品外形一致性很高，做产品渲染或者结构装配验证的时候不会出现和实物偏差过大的问题。

　　在功能特性上，立式结构相比卧式结构的优势在于PCB占用的横向面积更小，适合板卡上元件排布比较紧凑的场景，而且立式结构的绕组散热面是垂直于PCB板面的，空气对流的时候散热效率比卧式贴板安装的版本更好，长时间满负载运行的时候绕组温升能低3到5摄氏度，对于提升电源整体的可靠性有不小的帮助。另外骨架上预留的飞线槽位置也在模型里做了体现，方便绕组引线的引出固定，不会出现引线被磁芯压破绝缘层的风险，磁芯外侧的包胶区域也留足了空间，不管是机器包胶还是手工包胶都有足够的操作位置。
