轮式滑移装载机作业装置结构设计

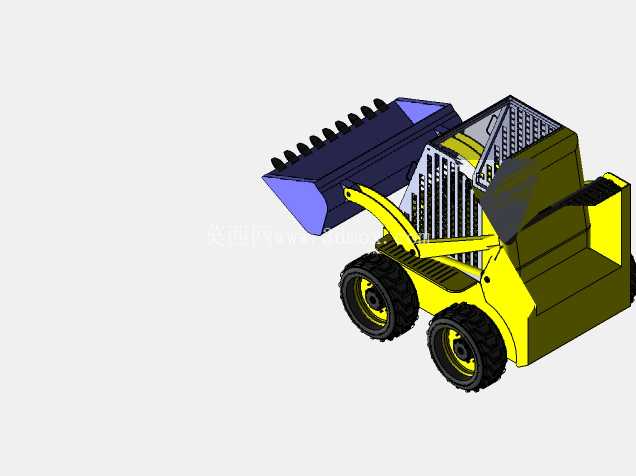

　　这款轮式滑移装载机的三维结构设计，核心围绕狭小作业空间的灵活作业需求展开，区别于常规轮式装载机的转向逻辑，滑移转向结构可实现整机原地回转，在巷道、厂区车间、仓储库区、市政养护等狭窄场景下，无需大半径转弯通道即可完成铲装、转运、卸料作业，适配常规装载机无法进入的受限作业面。从功能特性来看，整机采用左右轮独立驱动的动力传递逻辑，通过两侧车轮的转速差实现转向动作，前端工作装置采用举升臂与铲斗铰接的连杆结构，可实现铲斗的收斗、举升、卸料全动作，举升臂的铰接点位置经过反复校核，既保证了额定举升高度下的卸料距离，也控制了整机作业时的重心偏移范围，避免满载举升时出现整机前倾失稳的问题。设计过程中首先明确了作业边界：整机宽度控制在1.8米以内，长度不含铲斗控制在2.5米级别，可顺利通过2米宽度的通道入口，适配厂房内部设备间隙、小区绿化作业通道、地下管廊施工入口等常见受限空间的尺寸要求；铲斗斗容按照0.3立方米级的小型作业载荷设计，可满足散料清运、场地平整、渣土短距离转运的常规作业需求，斗齿采用可拆卸式的安装结构，磨损后可单独更换，无需整体更换铲斗主体，降低后期运维的配件成本。

　　底盘部分采用四轮刚性悬挂的结构设计，没有额外的转向驱动桥结构，整体底盘框架为焊接式箱型结构，承载能力更强，可承受作业时的冲击载荷，轮胎选用小块花纹的工程轮胎，兼顾硬质铺装路面与松软泥土地面的抓地力，同时避免在铺装路面作业时留下过深的胎面划痕，适配市政路面养护、厂区内部作业的场景需求。工作装置的液压管路布置沿着举升臂内侧走线，通过管卡固定在臂架结构上，避免作业过程中物料碰撞、剐蹭造成管路损坏，铰接点处全部设置了润滑脂加注通道，可在日常维保过程中直接加注润滑脂，减少铰接销轴的磨损量，延长结构件的使用寿命。

　　驾驶室采用半开放式的防护结构，顶部设置防护顶棚，前部设置工作装置的操作限位标识，操作区域的布局按照人机工程学校核，操纵杆的布置位置在操作人员坐姿手臂的舒适操作范围内，长时间作业不易产生操作疲劳。前端铲斗的切削刃采用耐磨钢板材质，焊接在铲斗前缘，面对硬质物料铲装时可减少刃口的磨损变形，铲斗的侧刃也做了加厚处理，在进行侧边刮平作业时可承受侧向载荷，不会出现侧板变形的问题。举升臂的截面采用箱型焊接结构，相比单板臂结构抗扭能力提升40%以上，在偏载铲装时，也就是铲斗单侧先接触物料的工况下，臂架不会出现侧向扭转变形，保证结构的长期可靠性。

　　整机的重心布置在四轮支撑面的中心偏前位置，空载时后轴载荷占比略高，保证转向灵活性，满载举升时前轴载荷占比控制在合理区间，不会出现后轮翘起失稳的风险，同时整机的离去角、接近角都按照非硬化路面的通行需求校核，可顺利通过25度以内的坡道，在工地临时便道、场地凹凸不平的作业面也可正常通行。设计过程中对所有铰接点的运动轨迹做了完整的运动仿真校核，确认举升过程中铲斗不会与驾驶室、前轮发生运动干涉，收斗角度在最低位置时可保证物料不会从铲斗后侧撒漏，卸料时的铲斗翻转角度可达到45度以上，保证粘性物料也可顺利卸净，不会出现粘斗残留的问题。整机的后部预留了快换装置的安装接口，可快速更换破碎锤、货叉、扫路刷等多种附具，实现一机多用，无需对主机结构做改动即可切换不同作业功能，适配多场景的作业需求，对于小型施工队、市政养护班组、厂区运维部门来说，单台设备即可完成多种作业任务，减少设备采购的投入成本。
