多编组铰接式市域通勤轨道车辆结构

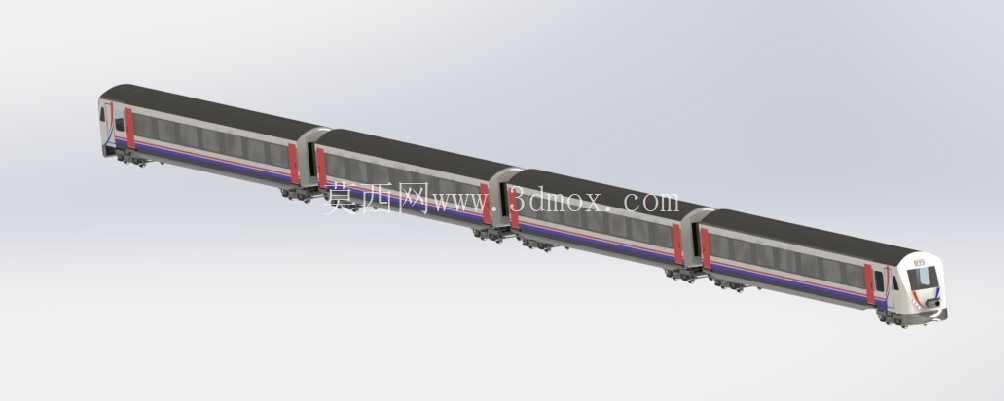

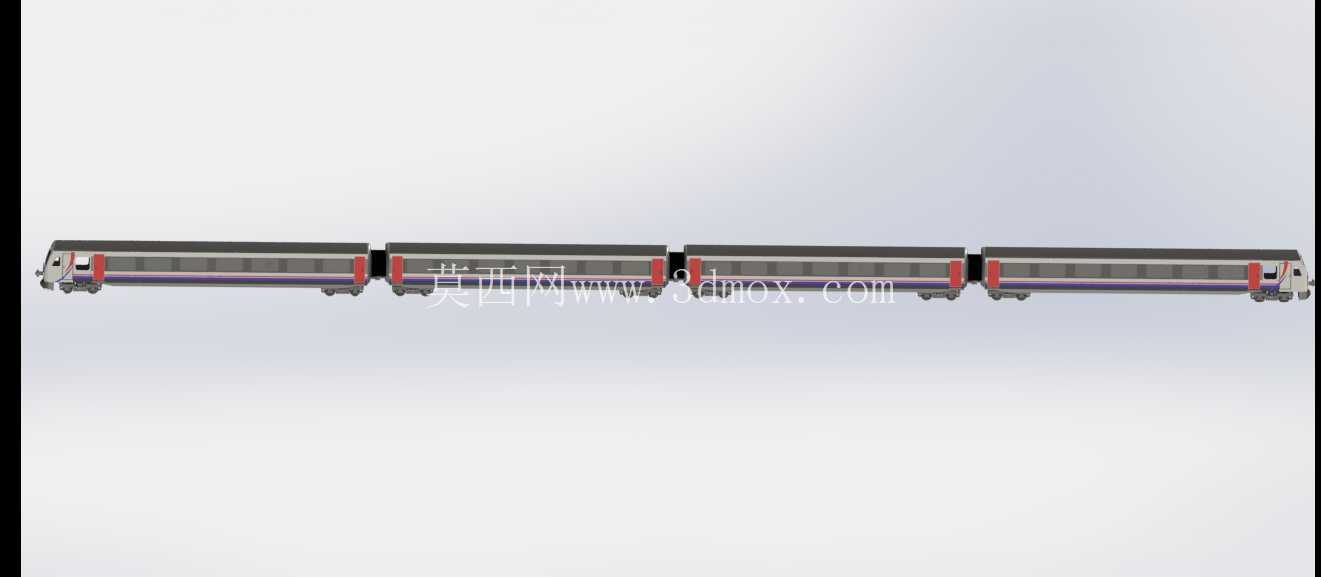

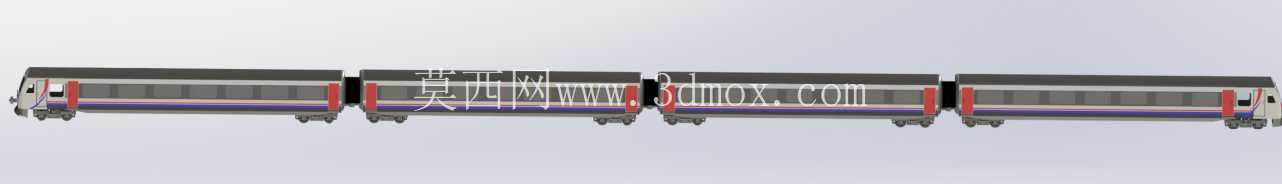

　　该轨道车辆模型还原的是市域通勤用多编组柴油动车组结构，主要应用于城市近郊、市域范围内的中短途客运场景，可适配非电气化支线铁路、市域通勤专线的运输需求，承担中心城区与周边卫星城、近郊组团间的日常客流输送任务，相比传统干线客运列车，其编组灵活、启停响应快，更适合站间距较短、客流密度随通勤时段波动的线路运营场景。从结构设计来看，模型采用四节编组铰接式布局，相邻车厢端部共用转向架结构，相比传统独立转向架编组方案，可有效降低车厢连接处的纵向冲击，提升曲线通过能力，在小半径曲线较多的市域支线线路上，能减少轮轨磨耗，同时降低车厢过道处的颠簸感，提升乘客乘坐舒适度。

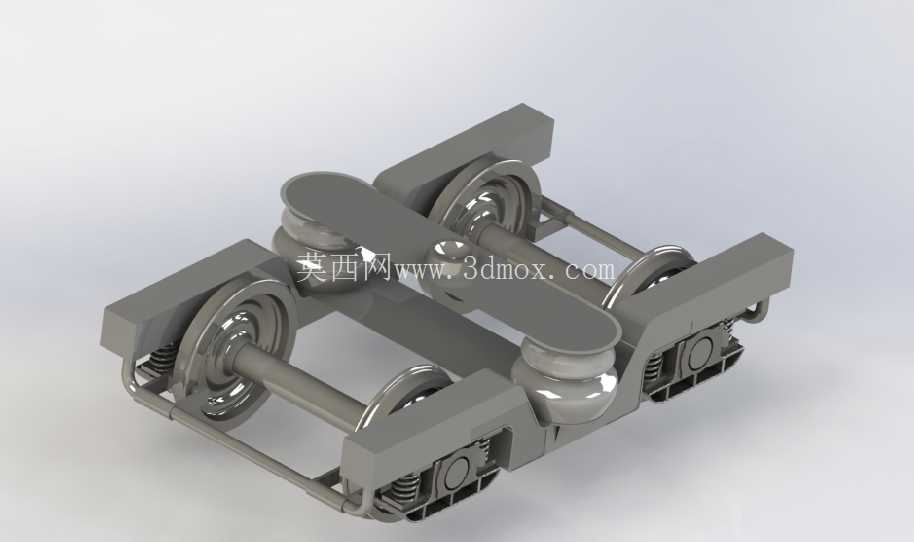

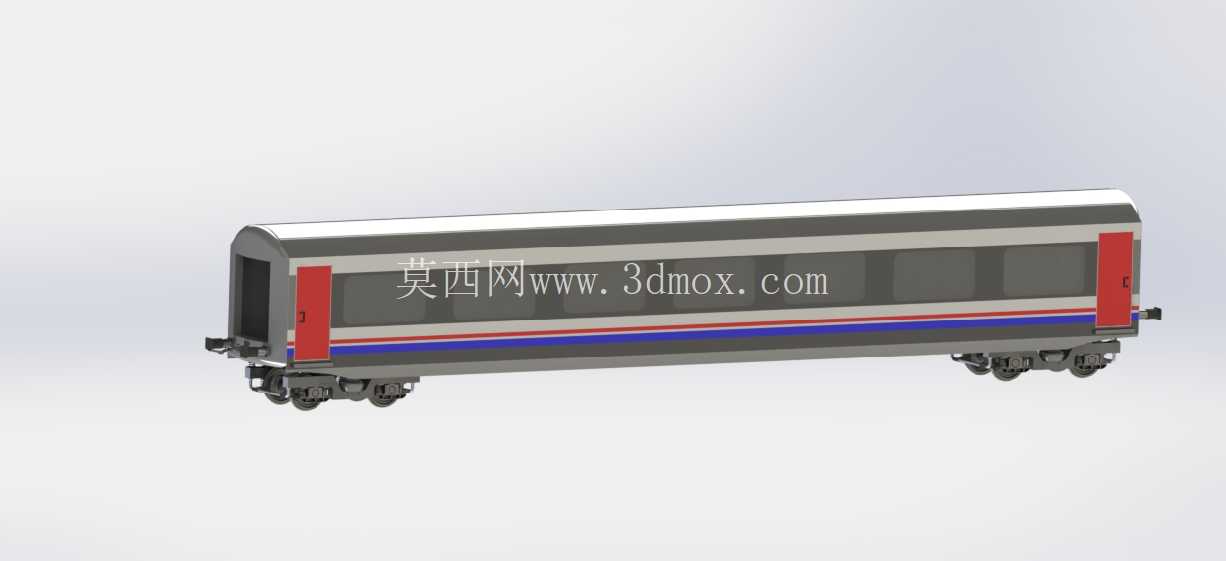

　　车体外形采用流线型端面设计，侧墙设置通长式乘客车窗，车门区域预留了与站台高度匹配的乘降界面，车体外表面的色带分区还原了通勤车辆的标识特征，车顶区域预留了受电、动力单元的安装空间，可根据线路电气化条件灵活调整动力配置方案。设计过程中优先考虑了车辆的限界适配性，车体宽度、高度均严格按照标准轨距铁路机车车辆限界控制，编组总长度可根据运营需求灵活增减车厢数量，单节车厢的长度控制在既有站台可容纳的范围内，无需对现有站点站台进行加长改造即可投入使用。转向架部分采用两轴式结构，一系悬挂预留了弹簧、减震器的安装位置，可模拟真实车辆的垂向、横向减震特性，车钩缓冲装置设置在编组两端及车厢铰接位置，可传递纵向牵引力同时缓冲运行中的冲击载荷。

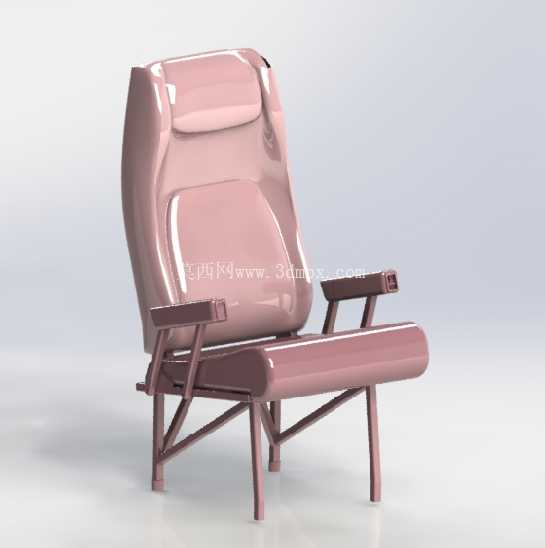

　　车厢内部预留了乘客座椅、扶手、车门机构的安装空间，侧墙内部可布置电气管线、通风风道结构，底架区域预留了动力包、油箱、制动系统的安装位置，各系统的布局充分考虑了日常检修的可达性，易损部件均设置在可快速拆卸的舱门后方，降低日常维护的作业难度。从安装边界来看，车辆走行部的轮对内侧距严格匹配标准轨距要求，车体底部与轨面的距离满足线路设备限界要求，车顶设备与接触网（若有）的安全距离符合轨道车辆运营规范，车厢连接处的风挡结构可在曲线通过时随相邻车厢的相对转角自由变形，不会出现结构干涉。

　　该模型的结构细节可用于轨道车辆课程设计、市域交通方案展示、车辆结构教学演示等场景，建模过程中对各部件的装配关系做了完整还原，可直接用于拆解展示车辆各系统的布局逻辑，帮助设计人员快速理解铰接式动车组的结构特点，也可作为通勤线路运力配置方案的可视化演示载体，直观展示不同编组长度对应的运力匹配关系。
