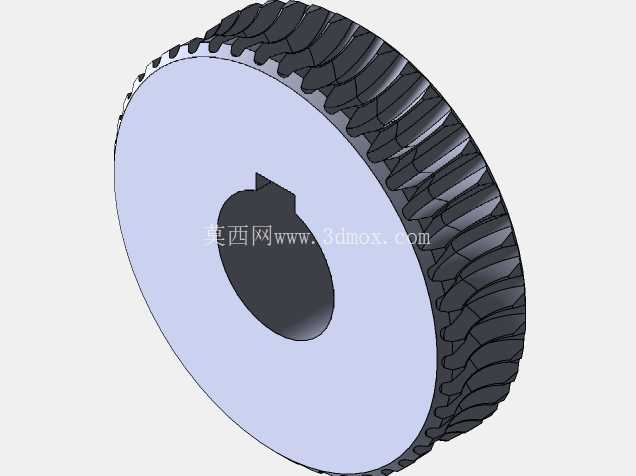

计数器用反齿式棘轮传动轮结构

　　这类带单向锁止特性的反齿齿轮，最常出现在机械计数机构的动力传递链路里，不管是老式电度表的计数轮组、工业设备的机械计数单元，还是手动计数装置的进位结构，都能见到这类结构的身影。和普通渐开线圆柱齿轮不同，它的齿形做了非对称设计，齿面一侧是大倾角的滑移面，另一侧是接近垂直的锁止面，正向传动时可以和配对的棘爪或者小齿轮平稳啮合传递扭矩，反向转动时锁止面会直接卡合配对件，杜绝倒转带来的计数偏差，从根源上避免计数回零、数值错乱的问题。

　　做这个结构的三维建模时，最先要敲定的是中心安装孔的键槽尺寸，毕竟计数机构的安装空间普遍紧凑，轴径公差一般取H7级过渡配合，键槽的位置要和齿圈的基准齿对齐，方便装配时调整啮合间隙，避免出现卡滞或者跳齿的问题。齿圈部分的齿形不能直接用通用齿轮插件生成，需要先根据传动比算出总齿数，再单独绘制单侧的锁止面轮廓——锁止面的倾角不能太大，否则反向受力时容易出现滑齿，倾角过小又会增加正向转动的摩擦阻力，一般会把锁止面和齿根圆的法线夹角控制在3到5度，既保证反向锁止的可靠性，又不会让正向传动的阻力超出设计阈值。

　　从实际装配的边界来看，这类齿轮的齿顶圆和安装腔内壁的径向间隙要控制在0.2到0.3毫米之间，间隙太大容易在传动时出现径向窜动，导致啮合不稳跳齿，间隙太小则会因为加工公差累积出现齿顶蹭腔的问题，转动时会产生额外的摩擦阻力，甚至直接卡停计数机构。齿轮的端面和相邻计数轮的轴向间隙也要留0.1毫米左右的余量，毕竟计数机构多是多级轮组同轴排布，轴向间隙不足会导致轮组之间互相摩擦，增大整个计数单元的传动阻尼。

　　实际选型替换时，要先核对齿形的啮合参数，尤其是齿距和配对棘爪的行程匹配度，如果齿距和棘爪行程不匹配，会出现单次动作跳多齿或者推不动齿的问题，直接导致计数不准。另外齿部的材质选择也要结合使用场景，如果是普通民用计数装置，用POM或者尼龙材质注塑即可，能降低传动噪音，同时自带一定的自润滑特性，不需要额外加注润滑脂；如果是工业环境下用的高频计数机构，就要选用45号钢做调质处理，齿面高频淬火提升耐磨性，避免高频动作下齿面快速磨损导致锁止失效。

　　建模过程中还要注意齿根的圆角处理，不能直接做直角过渡，直角过渡的齿根在长期受冲击载荷时容易出现应力集中，导致断齿问题，一般要给齿根留0.1到0.2倍模数的圆角，分散齿根的应力。中心孔的键槽边角也要做小倒角，避免装配时键的边角刮伤孔壁，影响配合精度。另外齿轮的轮毂部分不需要做太厚，只要能覆盖键槽的轴向长度即可，过厚的轮毂会额外占用轴向安装空间，不符合计数机构紧凑化的设计要求。

　　这类齿轮在实际运行时，正向传动的转速普遍不高，大多是间歇式传动，所以不需要做动平衡处理，但要保证齿圈的同轴度，同轴度公差要控制在0.05毫米以内，否则转动时会出现齿面啮合松紧不一的问题，长期运行会加剧局部齿面的磨损。如果是用于高精度计数场景，还要在齿顶做微小的倒角，去除加工产生的毛刺，避免毛刺卡入啮合间隙导致卡滞。
