带完整组件的简易同轴齿轮传动箱结构

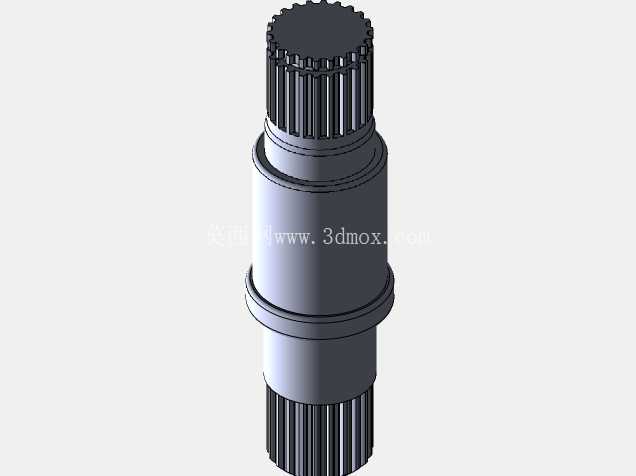

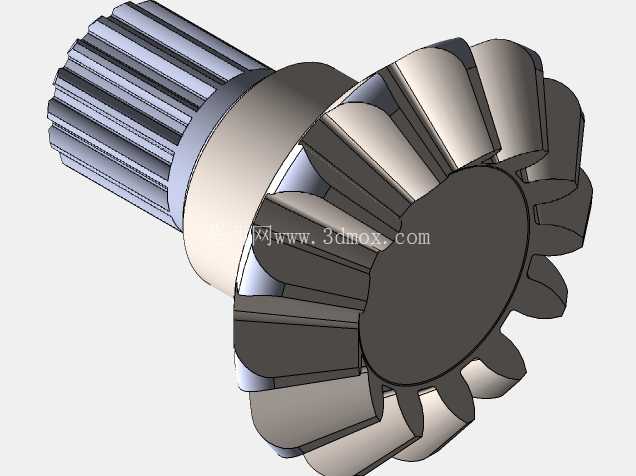

　　在小型动力传输场景中，这类集成式齿轮箱常被用于需要同轴动力分流、转速匹配的轻载传动工位，比如小型农用机具的动力分导、便携作业设备的动力输出端、小型输送线的末端传动单元，不需要复杂的换挡结构，仅靠定轴齿轮组完成固定传动比的动力传递，结构紧凑的特性能大幅缩减设备整体的安装空间，避免额外的传动支架占用设备布局空间。从结构设计来看，该齿轮箱采用上下贯通的主轴布局，输入输出端采用花键轴结构，花键的齿形参数匹配常规小扭矩传动的配合公差，既保证周向传动的无滑差，也方便轴端与外部联轴器、带轮的快速拆装，不需要额外的键槽加工就能传递额定扭矩，适合小批量设备的快速装配需求。

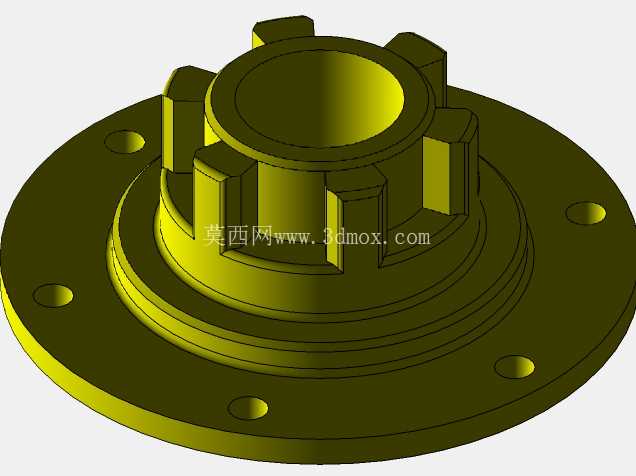

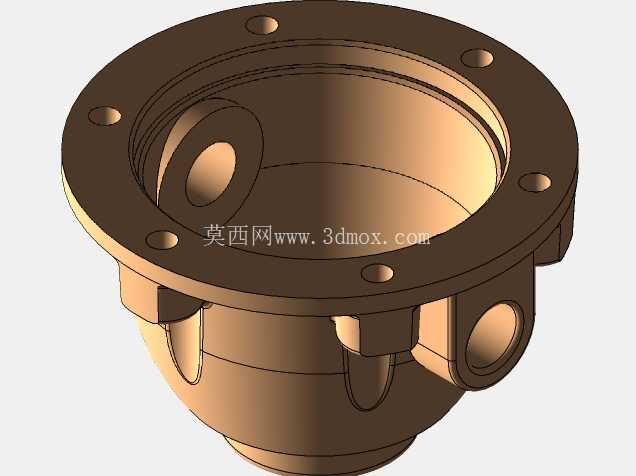

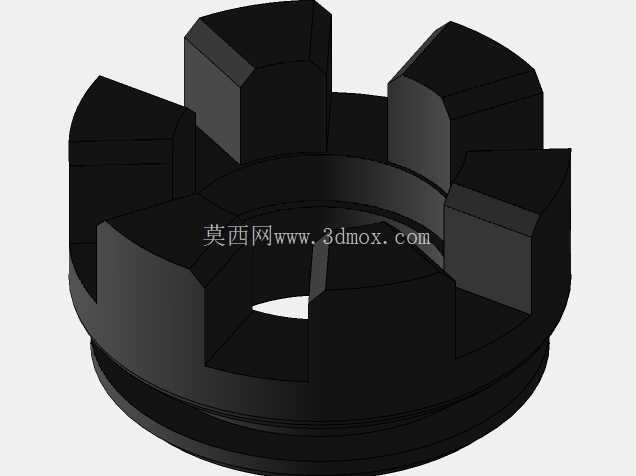

　　箱体上部采用多层密封结构，叠层式的密封压盖配合轴面的台阶设计，能阻挡作业环境中的粉尘、水汽进入箱体内部的齿轮啮合区，即使在户外多尘的作业场景下，也能保证内部润滑脂的清洁度，延长齿轮啮合的使用寿命，不需要频繁拆解维护密封件。箱体中部的法兰安装盘采用圆周均布的螺栓孔设计，安装孔的位置度公差控制在0.1mm以内，能直接与设备的安装面板贴合固定，不需要额外设计转接法兰，法兰盘的厚度经过强度校核，能承受传动过程中产生的径向倾覆力矩，避免轴承受力不均导致的早期磨损。

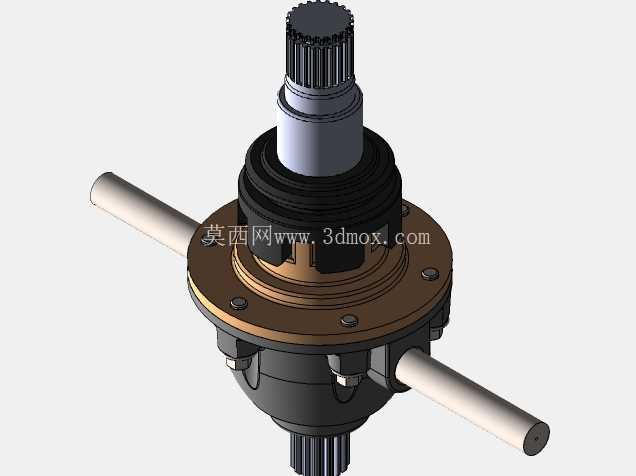

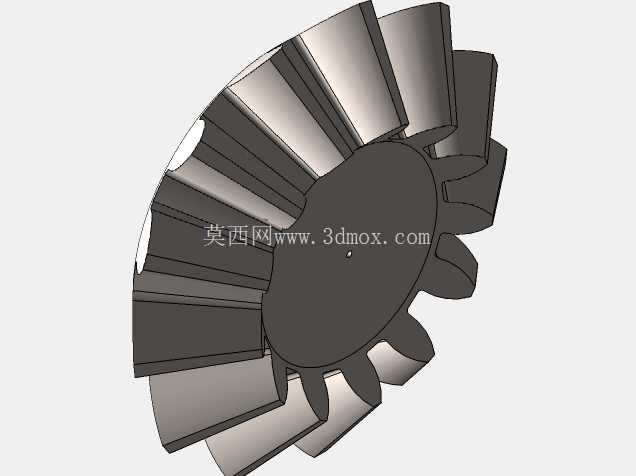

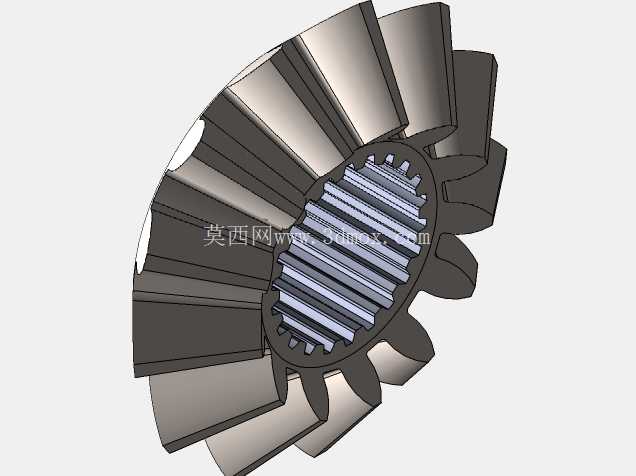

　　两侧伸出的定位杆并非动力输出轴，而是用于安装时的对位与防转限位，装配时可以将两根定位杆卡入设备安装位的预设卡槽内，避免齿轮箱在承受扭矩时发生跟转，不需要额外设计防转结构，简化了配套设备的安装结构设计。内部齿轮组采用定轴直齿布局，所有齿轮的模数统一为小模数值，齿面经过常规的调质处理，能满足额定转速下的接触强度要求，齿轮与轴的配合采用过盈加平键的双重固定方式，避免正反转切换时出现齿轮与轴的相对窜动。设计过程中优先考虑了装配工艺性，整个齿轮箱的组件可以从下部依次装入箱体，最后通过下部的端盖压紧固定，装配时不需要复杂的专用工装，普通装配工人按照顺序就能完成整机组装，降低了装配环节的人工成本。

　　箱体下部同样伸出花键轴段，与上部的输入轴保持同轴度，同轴度公差控制在0.05mm以内，保证动力传递过程中不会出现额外的径向跳动，降低运转过程中的振动与噪音。从安装边界来看，法兰盘的外径尺寸适配常规小型设备的安装空间，两侧定位杆的伸出长度经过优化，既保证足够的防转卡入深度，也不会过多占用设备侧面的布局空间，上下轴段的伸出长度预留了标准联轴器的安装位置，不需要用户额外切割轴段就能直接配套标准传动件使用。这类齿轮箱的润滑采用脂润滑方式，箱体内部预留了足够的润滑脂存储腔，一次加注就能满足长时间的运转需求，不需要设计复杂的油道、油标等结构，进一步简化了整体结构，降低了制造成本。在实际选型应用中，这类结构适合传递扭矩不大、转速稳定的传动场景，不需要复杂的变速功能，仅需要完成固定传动比的动力传递或者同轴动力分流，相比分体式的齿轮传动结构，集成式的箱体设计能减少装配误差累积，提升传动系统的整体刚性，减少运转过程中的异响与磨损。
