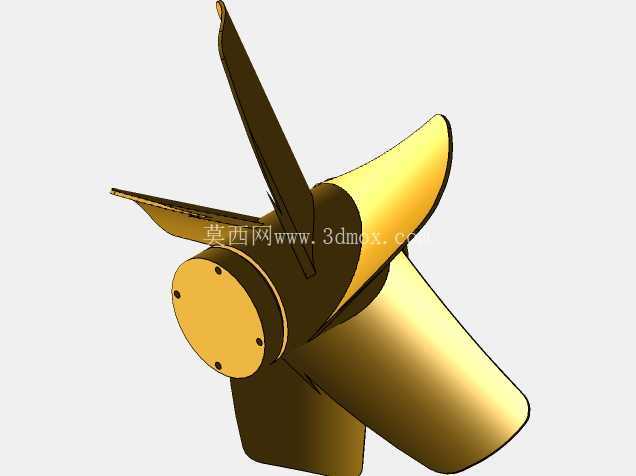

五叶船用螺旋桨推进结构三维设计

　　在船舶推进系统的设计环节中，螺旋桨作为核心动力转换部件，其结构合理性直接决定整船的航行效率、振动水平与噪声表现，本次呈现的五叶螺旋桨结构，是针对中小型内河作业船、近海休闲艇的推进需求完成的结构设计方案。从实际应用场景来看，这类五叶结构相比常规三叶、四叶桨，在相同盘面比下能有效降低叶频振动，适配对舱室静音性有一定要求的客艇、作业艇，也可用于舷内外机的配套推进单元，在低速重载工况下能提供更平顺的推力输出，减少桨叶空泡剥蚀的发生概率。

　　设计过程中首先围绕桨叶的流体动力特性做结构适配，每片桨叶的侧斜角度、随边与导边的圆角过渡都经过曲面连续性校验，避免出现曲率突变导致的局部流场紊乱，桨叶从叶根到叶梢的厚度渐变遵循等强度设计逻辑，叶根位置与桨毂衔接处做了大圆角过渡，消除应力集中隐患，毕竟船舶在复杂水域航行时，桨叶可能遭遇漂浮物撞击、水流紊流冲击，叶根位置的结构强度直接决定部件的抗冲击能力。桨毂部分采用圆柱式结构，端面预留的均布安装孔用于与传动轴端的法兰对接，孔位的位置度公差在建模时做了装配约束校验，保证安装时能与输出轴精准配合，不会出现偏心导致的运转振动。

　　从安装边界来看，该螺旋桨的轴向安装尺寸需要匹配艉轴的伸出长度，桨毂内孔的配合公差按照过渡配合设计，既保证装配时的便利性，又能避免运转时出现周向窜动，桨叶的最大回转直径需要与船底的艉部线型做间隙校核，保证桨叶旋转时与船体外壳、舵叶之间留有足够的安全间隙，防止出现剐蹭。实际选型时，这类五叶桨的推力特性更适合中低航速的船舶，相比少叶数螺旋桨，它在相同转速下的推力脉动更小，能减少动力传递过程中的轴系冲击，延长艉轴密封、轴承的使用寿命。

　　建模过程中对每一片桨叶的曲面做了G2连续处理，保证曲面光滑无折痕，导边位置的小圆角处理能降低水流切入时的阻力，随边的厚度收窄设计能减少尾流涡流的产生，桨毂前端的整流帽结构（图中呈现的毂体前端锥面）能顺导桨毂前方的来流，减少毂涡带来的能量损失。在结构细节上，桨叶表面的曲面偏移量严格按照厚度分布规律设置，叶梢位置做了薄化处理，降低叶梢涡的强度，同时叶梢的圆角处理避免了尖锐边缘带来的应力集中与加工难度。

　　从工程落地的角度，该结构既可以用于铜合金铸造的原型设计，也可作为复合材料螺旋桨的结构基础，建模时预留的加工基准面能直接对接后续的数控加工工艺，安装孔的沉头结构设计适配内六角螺栓的安装要求，保证螺栓安装后端面不突出，避免突出结构干扰流场。在实际装配场景中，安装完成后需要做静平衡校验，每片桨叶的重量差控制在允许范围内，避免高速旋转时出现不平衡量带来的轴系振动，这一点在建模阶段就通过质量属性评估做了初步校验，保证各桨叶的体积偏差处于合理区间，减少后续平衡修正的工作量。

　　针对不同水域的使用需求，该桨叶的螺距设计采用等螺距分布，加工难度更低，适合批量生产场景，对于航行工况相对固定的内河船舶，等螺距桨的推进效率完全能满足使用需求，同时维护成本更低，出现局部损伤后补焊修复的难度也更低。桨毂与桨叶的衔接位置做了加厚处理，对应铸造或模压生产时的材料堆积需求，避免生产过程中出现缩孔、缺料等缺陷，结构的拔模角度也在建模时做了适配，保证后续模具生产时能顺利脱模。
