工业HVAC轴流散热风机结构设计

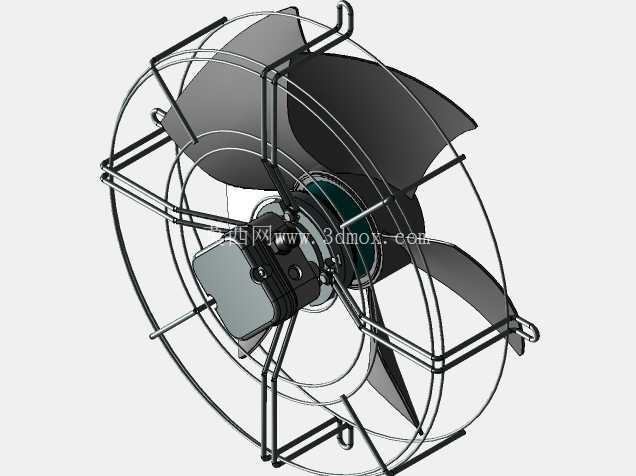

　　这款工业HVAC轴流风机的三维结构，是针对商用暖通空调系统、工业机柜散热、厂房局部通风场景开发的通用送风部件，在结构设计阶段优先考虑了安装适配性与长期运行的结构可靠性。从整体结构来看，风机采用外转子电机直驱叶轮的布局，省去了传统皮带传动的冗余结构，整体轴向尺寸控制在紧凑区间，能够适配墙面嵌入式安装、设备机柜侧装、通风管道对接等多种安装场景，安装法兰的预留孔位采用行业通用的孔距标准，可直接匹配市面多数通风管路的对接尺寸，无需额外制作转接件。

　　叶轮部分采用三维扭曲翼型叶片设计，建模阶段通过对叶片安装角、叶根到叶尖的弦长渐变做参数化调整，兼顾送风效率与运行噪音控制，叶片与中部轮毂的连接位置做了圆弧过渡加强结构，避免长期高速运行下叶根位置出现应力集中导致的叶片断裂问题，叶轮做了整体动平衡匹配的结构预留，可适配不同转速区间的运行需求，覆盖从常规通风到高阻力管路送风的不同工况。外围的防护网罩采用等距径向钢丝加环形加强筋的焊接结构，网罩钢丝间距符合工业设备安全防护标准，既能够避免异物进入叶轮区域造成设备损坏或人员伤害，又尽可能降低了网罩对送风气流的阻挡损耗，网罩与风机主体的连接采用快拆式卡扣结构，日常维护时无需完全拆卸风机即可拆下网罩清理叶片积尘。

　　后部的电机安装座采用一体化压铸结构的建模思路，安装支脚做了折弯加强处理，支脚预留的长条形安装孔可适配一定范围内的安装尺寸偏差，降低现场安装的对位难度，电机外壳的散热筋结构沿轴向排布，能够借助叶轮运行时产生的气流带走电机运行产生的热量，提升电机在高温环境下的连续运行能力。接线盒设置在电机侧部的防护壳内，防护等级满足工业车间常规使用要求，接线位置做了防水密封圈的安装槽预留，可适配潮湿工况下的使用需求。

　　在建模过程中，所有配合面均按照实际生产的公差要求做了间隙预留，转动部件与固定部件之间的安全间隙经过反复校核，避免运行过程中出现刮蹭问题，整体结构的零件拆分符合钣金冲压、压铸、注塑等常规加工工艺的要求，没有出现无法脱模或者无法加工的异形结构，可直接用于后续的工程图输出、样机试制或者现有设备的维修替换选型参考。针对不同的送风距离需求，该结构可通过调整叶片数量、电机转速参数实现性能区间的调整，无需大幅改动外部安装尺寸，能够很好地适配不同项目的定制化需求，减少重复设计的工作量。
