铝制防水电源变压器防护壳体结构

　　这款铝制壳体结构主要面向户外部署的电源类电气设备防护场景，在工业配电、户外通信基站供电、野外光伏逆变配套、厂区露天设备供电等场景中，这类壳体承担着核心电气元件的物理防护与环境隔绝作用。实际使用中，壳体内部容纳变压器绕组、接线端子、绝缘衬件等核心部件，需要同时满足多维度的工程要求：首先是户外环境下的防水防尘能力，壳体上下盖的合缝位置预留了密封胶条安装槽，装配后通过螺栓压紧胶条实现IP65以上的防护等级，能够阻挡暴雨喷淋、扬尘侵入，避免内部电气元件出现绝缘失效、短路等故障。其次是铝材质本身的导热特性，相比传统塑料壳体，铸铝或拉伸铝成型的壳体能够将内部变压器工作产生的热量通过壳体壁面快速散发到外部环境，降低内部温升，延长绕组绝缘层的使用寿命，减少高温导致的功率衰减问题。

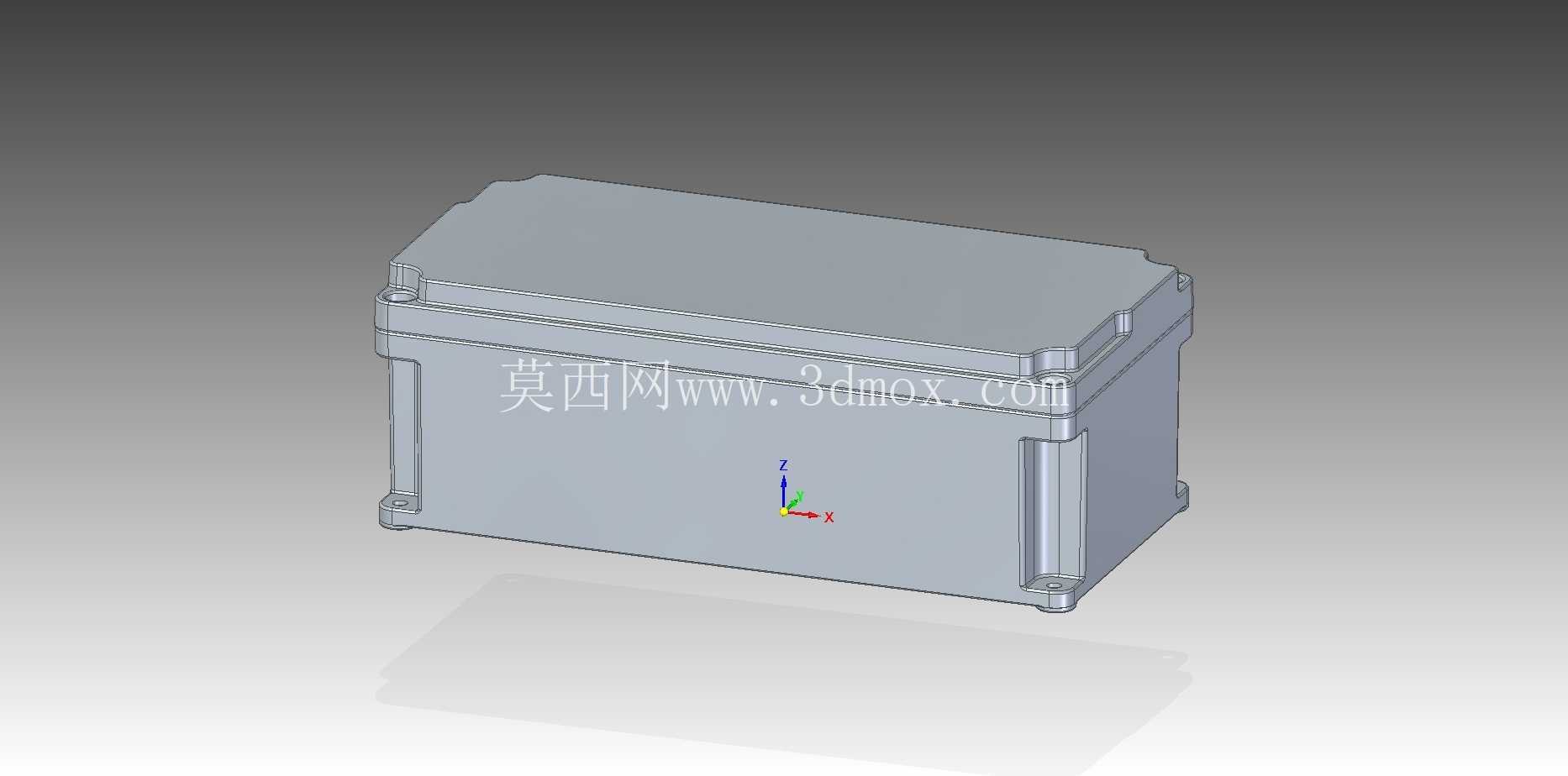

　　从设计思路来看，这款壳体采用了一体化围边与分体式上盖的结构，围边部分一体成型四个带安装孔的固定支脚，支脚位置做了局部加厚处理，避免安装锁紧时出现应力开裂，支脚的安装孔位预留了足够的螺栓操作空间，适配M6-M8规格的膨胀螺栓或设备安装螺丝，能够直接固定在墙面、设备机架、水泥基座等不同安装基础上。壳体的边角位置全部做了R角过渡处理，一方面是铝制冲压/压铸工艺的成型要求，避免直角位置出现应力集中、成型缺陷，另一方面也能减少安装维护过程中尖锐边角对操作人员的划伤风险，同时降低户外大风环境下边角位置的风阻，减少长期风载带来的固定螺栓疲劳问题。

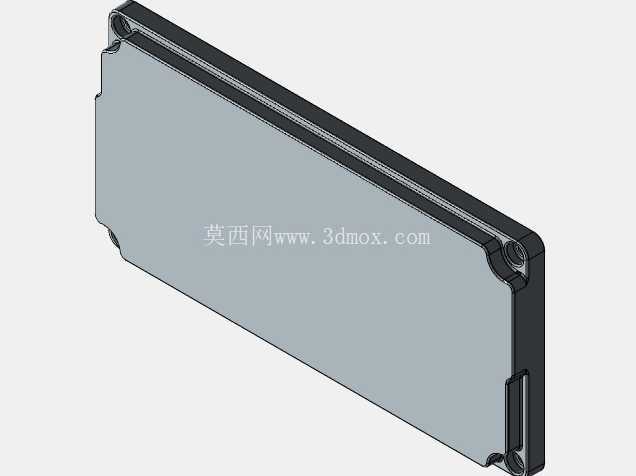

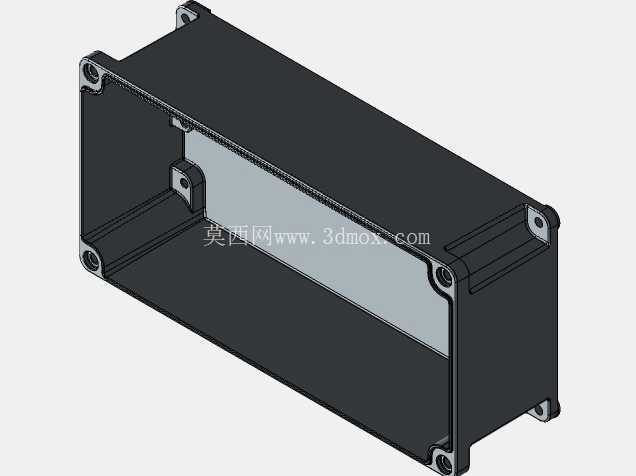

　　上盖与下壳的连接采用了周圈均匀分布的内嵌式锁紧点，锁紧结构隐藏在合缝内侧，避免外露螺丝长期暴露在户外环境出现锈蚀，同时保证壳体外表面的平整性，减少积水积尘的死角。壳体侧壁预留了防水接头的安装位，用户可以根据实际接线需求开孔安装格兰头，实现进出线位置的密封防护，侧壁的加强筋结构沿着壳体高度方向分布，既提升了壳体整体的抗挤压、抗冲击能力，避免运输或安装过程中受外力出现变形，也进一步增加了壳体的散热面积，强化热交换效率。

　　从安装边界来看，壳体的整体外形为规整长方体，四个支脚的安装孔中心距经过标准化设计，能够适配市面上多数同功率等级变压器的安装尺寸互换需求，不需要重新加工安装基座就能完成替换。壳体内部的容纳空间预留了足够的绝缘间隙，内壁与内部变压器绕组之间的距离满足电气安全爬电距离要求，不需要额外增加绝缘挡板就能满足低压电气设备的安全规范。壳体的壁厚经过载荷校核，在满足户外安装抗冲击、抗形变要求的前提下尽可能控制壁厚，降低整体重量，方便单人完成安装搬运作业，同时控制材料成本。实际选型过程中，这类铝制壳体不需要额外做表面喷塑处理就能具备基础的防腐蚀能力，若应用在沿海高盐雾、化工厂区高腐蚀环境，也可以在壳体表面做阳极氧化或喷塑处理，进一步提升环境耐受能力。在三维建模过程中，这类壳体需要重点关注合缝位置的公差配合，密封槽的尺寸精度直接影响最终的防水效果，安装支脚的平面度需要控制在合理范围内，避免安装时出现壳体翘曲导致合缝间隙不均、密封失效的问题，同时锁紧点的位置分布要保证合缝位置的压紧力均匀，避免局部位置胶条压缩量不足出现渗漏。
