带旋转模拟的皮带滑轮传动结构设计

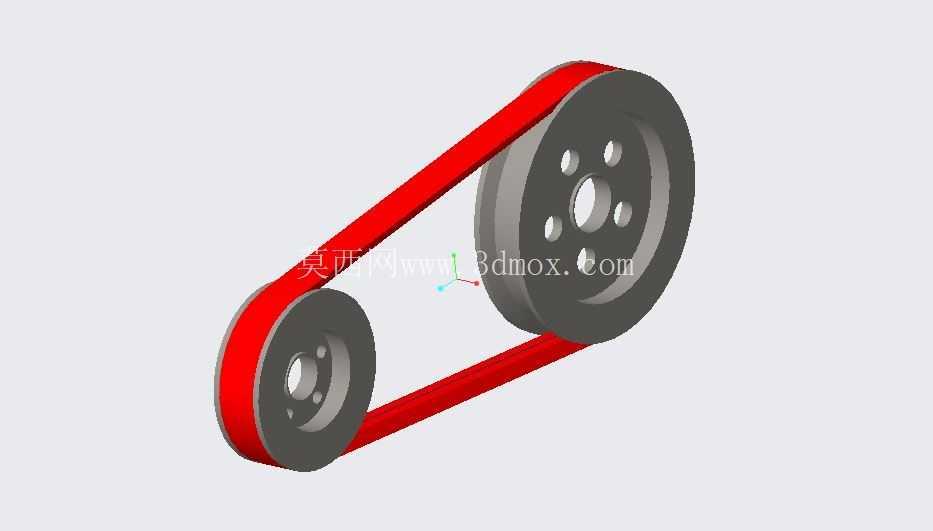

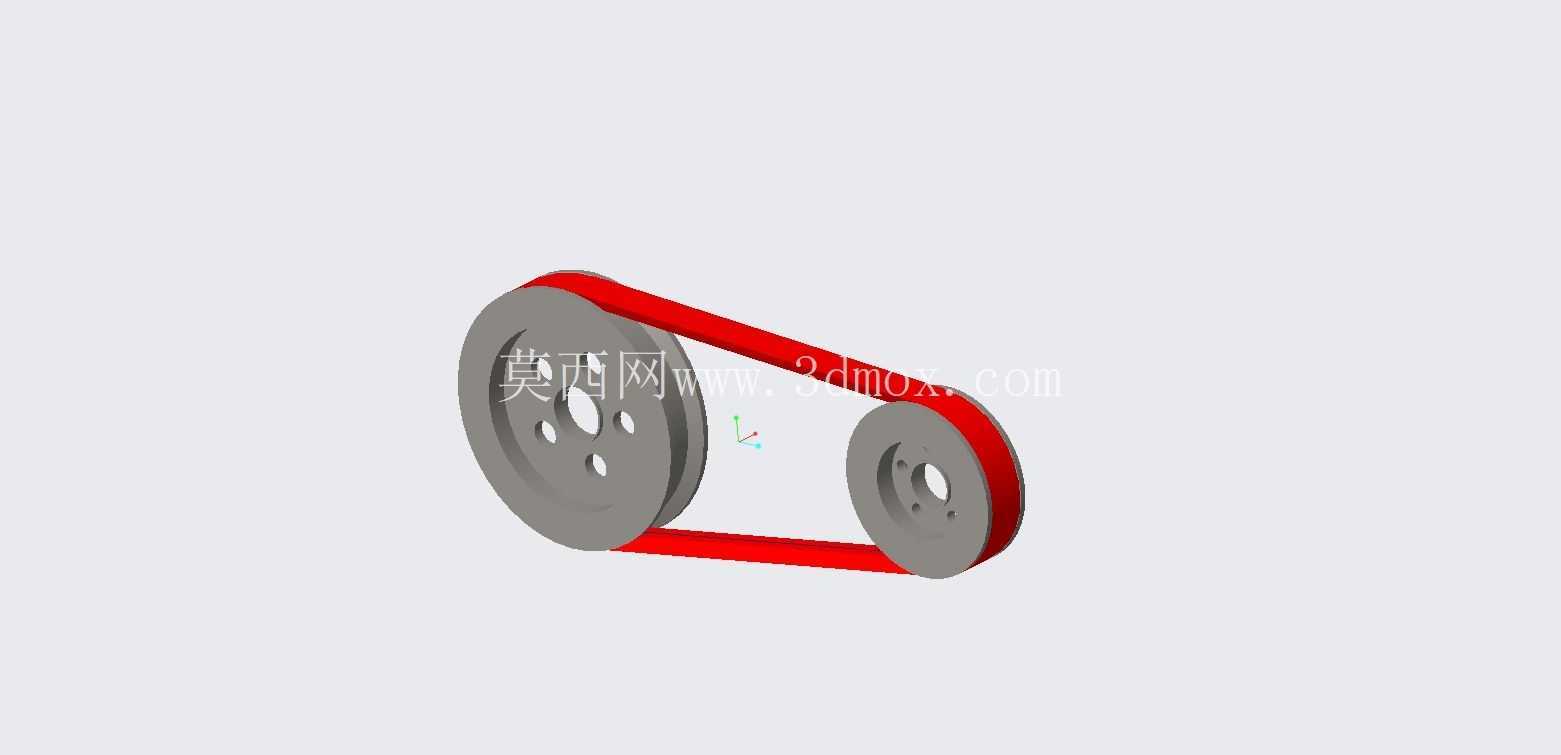

　　这套带旋转模拟的皮带滑轮传动结构，在轻工输送、小型动力传输场景中应用十分广泛，从桌面级自动化送料机构到小型实验台动力传递单元，都能见到这类结构的身影。不同于重载工业级的带传动设计，这套结构更偏向中小载荷的平稳传动场景，核心用途是在两个存在一定中心距的转轴之间传递旋转动力，不需要严格的传动比约束，同时能通过皮带的柔性特性缓冲运行过程中的小幅振动，避免刚性传动带来的冲击损伤。从功能特性来看，这套结构特意将旋转模拟的驱动逻辑附加在尺寸更小的从动滑轮侧，实际运行时小滑轮作为动力输出端，能通过直径差实现一定的增速效果，匹配需要高转速低扭矩输出的末端执行机构。

　　设计过程中首先确定了两个带轮的中心距边界，预留了皮带安装与张紧的调整空间，避免中心距过小导致皮带包角不足出现打滑，也不会因为中心距过大造成皮带运行时上下颤振，影响传动稳定性。带轮的轮槽尺寸匹配常用的平型传动带，槽边做了小角度的倒角处理，既可以减少皮带侧边的磨损，也能在皮带安装时起到导向作用，不需要额外的辅助工具就能快速完成皮带套装。小带轮的轴孔设计预留了标准平键槽的安装位置，能直接和常用的微型输出轴配合，不需要额外加工转接结构，大带轮侧的轴端做了限位凸台设计，安装时可以直接抵靠在轴承内圈端面，省去了额外的轴套定位零件，减少整体装配的零件数量。

　　外形尺寸上，整套结构的安装底板预留了四个长圆形的安装孔，孔位的长度方向沿着两个带轮的中心连线方向布置，安装时可以沿着长孔调整其中一个带轮的固定位置，实现皮带张紧度的调节，不需要额外设计张紧轮结构，进一步压缩了整体结构的占用空间。安装边界方面，结构的最高凸起位置是大带轮的轮缘顶端，距离安装底板的高度控制在常规小型设备的内部安装空间阈值内，不会和设备内部的其他走线、防护板结构产生干涉，带轮的两侧都预留了手指宽度的操作空间，后期维护更换皮带时不需要完全拆解周边结构就能完成操作。

　　设计时还考虑了运行过程中的皮带跑偏问题，两个带轮的轮缘都做了轻微的中高处理，也就是轮面中间位置比两侧边缘高出微小的尺寸，皮带运行时会自动对中到轮面中间位置，不需要额外添加挡边结构，避免挡边长期摩擦皮带侧边造成的皮带过早老化损坏。旋转模拟的逻辑设置贴合实际运行状态，小带轮作为主动端启动时，会按照设定的角加速度逐步提升转速，不会出现瞬间启动的冲击，皮带的传动延迟也做了对应的参数设置，能真实模拟出柔性传动的滞后特性，在做机构运动仿真时可以直观观察到不同负载下的皮带滑动率变化，给后续的电机选型、负载匹配提供直观的参考依据。整套结构没有多余的冗余设计，所有的尺寸参数都围绕中小载荷平稳传动的需求设定，既可以直接作为小型设备的动力传输单元直接使用，也可以作为基础传动模块，搭配不同直径的带轮调整传动比，适配不同的转速扭矩输出需求。
