商用自动送料颗粒烹饪炉结构设计

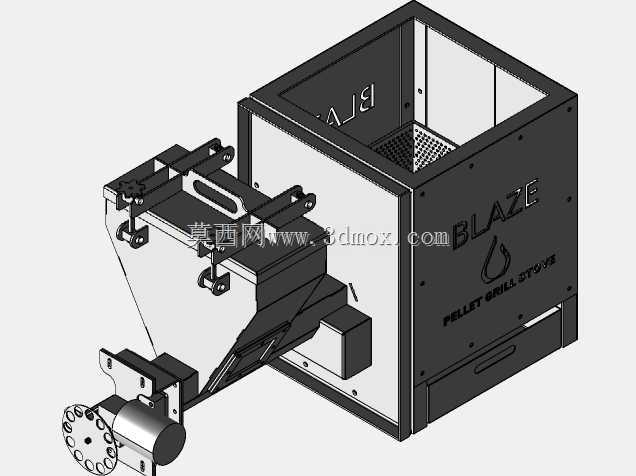

　　这款商用颗粒烹饪炉的三维结构，核心面向户外餐饮、移动餐车、中小型商用烧烤摊这类需要稳定热源、无需频繁添料的烹饪场景，区别于传统炭烤炉需要人工持续添料、控温难度大的痛点，整套结构将燃料存储、自动送料、燃烧换热、接灰收纳整合为一体化箱体，安装时仅需预留对应电源接线位与排烟接口即可，无需额外搭建复杂的配套管路。

　　从结构布局来看，设备主体采用方箱式焊接框架作为承载基体，外侧钣金壳体做折边压筋处理，既提升壳体抗形变能力，也避免钣金锐边造成安装、使用过程中的划伤风险。箱体上部为敞口式烹饪工位，内部铺设冲孔网板作为燃料承载与通风隔层，网板孔径经过匹配设计，既可以保证燃烧所需的一次进风量，也能避免颗粒燃料漏落到下方接灰腔，网板下方预留的空腔同时作为一次风混合腔与积灰腔，底部抽拉式接灰抽屉采用间隙配合设计，抽拉行程设置有限位结构，完全拉出时不会直接脱落，清理积灰时无需挪动设备主体。

　　侧置的自动送料机构是整套设备的核心功能组件，送料腔采用上宽下窄的漏斗式溜料结构，内壁做倾斜角度设计，角度大于木质颗粒的自然休止角，能够避免颗粒燃料在料仓内架桥、卡料，送料末端采用螺旋推送结构，由侧装的驱动电机通过联轴器直连推送螺杆，螺杆与料筒之间的间隙控制在1.5mm以内，既可以保证颗粒推送过程中不会被挤碎，也能避免反向窜火引发料仓内燃料阴燃的风险。送料机构与主燃烧腔的连接位置设置有防火挡片，挡片采用重力复位结构，正常送料时颗粒推力将挡片顶开，送料停止时挡片自动闭合，阻断燃烧腔与料仓之间的连通通道，提升使用安全性。

　　主燃烧腔的侧壁做了双层结构设计，中间预留空气隔热层，能够降低设备外表面温度，避免使用过程中人员误触造成烫伤，同时双层结构的内层壁面开设多排二次进风孔，进风孔沿切向角度布置，进入的空气可以在燃烧腔内形成旋流，延长燃烧烟气在高温区的停留时间，提升颗粒燃烧的充分度，减少黑烟与颗粒物排放。设备外侧的标识安装位采用沉台设计，标识粘贴后与壳体表面齐平，不会因为日常擦拭、磕碰造成标识脱落。

　　安装边界方面，整套设备的外接接口仅包含侧部的电机供电接口与背部的排烟接口，供电接口采用标准品字插座，适配常规民用供电规格，排烟接口为标准圆形法兰接口，可直接对接通用规格的排烟管道，设备底部预留有脚轮安装位，可根据使用需求选配万向脚轮实现设备的灵活移动，也可直接通过底部的安装孔位做固定安装，适配固定摊位的使用需求。送料机构的驱动部分做了外置式设计，电机与送料螺杆的连接位置设置有快拆结构，日常维护时无需拆解设备主体，即可将螺杆抽出清理残留的燃料碎屑，降低长期使用后的维护难度。

　　从结构设计的合理性来看，整套设备的所有钣金件均采用常规折弯、冲压工艺即可加工，无复杂曲面成型结构，焊接位置集中在框架承载部位，外露的连接紧固件均采用标准内六角螺栓，通用互换性强，后期更换配件无需定制特殊规格零件。燃烧腔与送料腔之间的隔热层采用空气隔热而非填充隔热材料，既降低了材料成本，也避免了长期高温使用后隔热材料粉化、脱落造成的维护问题，接灰抽屉与腔体之间的密封采用折弯边贴合结构，无需额外加装密封胶条，避免了胶条长期受高温老化失效的问题，整套结构在满足商用场景长时间连续使用需求的前提下，尽可能简化了加工与维护的复杂度，适配批量生产的工艺要求。
