圆带式小型皮带输送设备结构设计

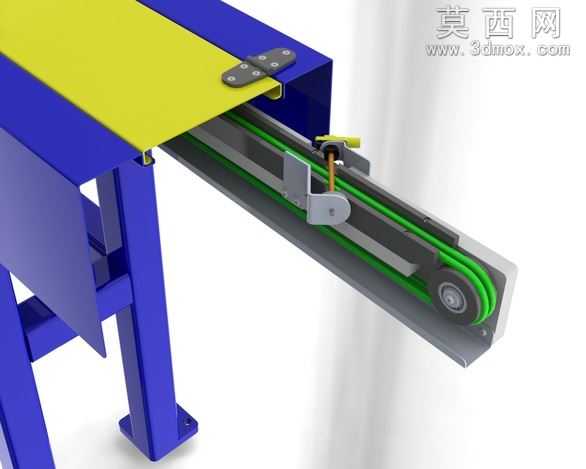

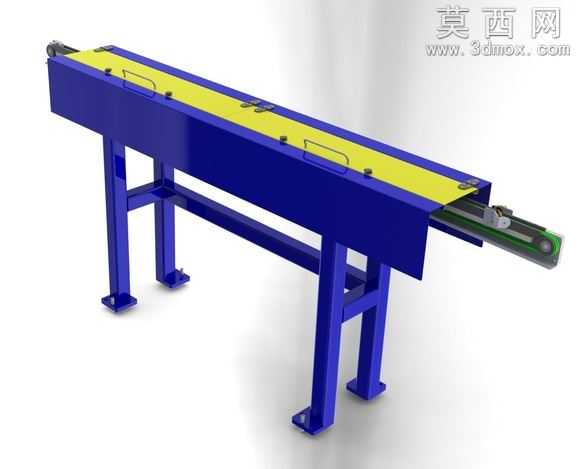

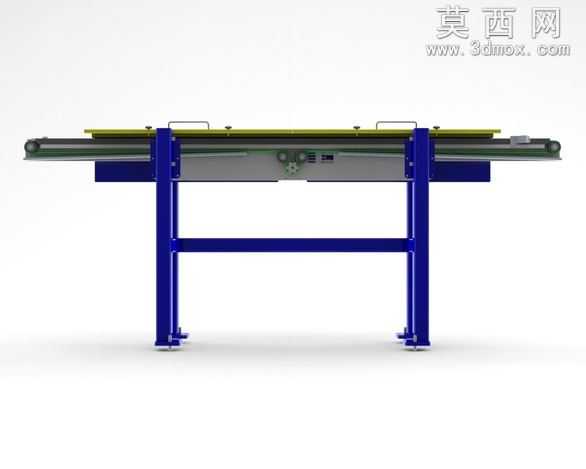

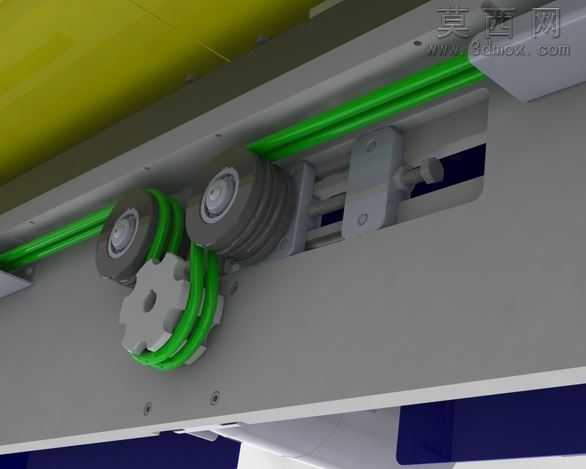

本作品为圆带驱动的小型皮带输送机三维建模成果，建模阶段采用自底向上的设计思路，先完成各独立零部件的参数化建模，再通过标准配合关系完成整机装配，全程保证各部件的尺寸公差与装配间隙符合实际生产加工要求。首先完成机架部分的建模，采用方管型材作为支撑腿与横梁的基础结构，支撑腿底部设计可调脚杯结构，可实现整机高度与水平度的微调，适配不同高度的上下游生产设备对接需求，机架表面做烤漆质感的材质处理，主体支撑结构采用深蓝色金属烤漆材质，还原工业设备常用的表面涂装效果，机架横梁处设计有嵌入式的拉手结构，方便设备的移位与日常维护操作。其次完成输送主体部分的建模，输送面采用黄色哑光PVC皮带材质，还原轻型输送皮带的表面质感，皮带下方设置光滑的承托板结构，避免皮带在承载物料时出现下塌变形的问题，两端的辊筒组件做了精细的结构还原，包含轴承位、轴端挡圈等细节结构，驱动端采用圆带传动的结构形式，圆带采用黑色橡胶材质，还原圆带传动的柔性连接特性，可实现缓冲吸振、过载保护的传动效果，张紧端设计有可调张紧结构，可通过调节螺栓调整皮带的张紧程度，避免皮带长期使用出现打滑的问题。渲染阶段采用工业产品常用的白背景影棚渲染方案，添加柔和的环境光与定向补光，清晰展现设备的整体结构与各部件的材质差异，金属部件添加适当的反射效果，橡胶与PVC部件调整为低反光的哑光质感，让渲染效果更贴近真实工业设备的视觉表现。整体结构设计紧凑，占地空间小，适用于轻型物料的短距离输送场景，可灵活对接各类自动化生产工位，建模过程中所有零部件均做了可编辑的参数化设置，方便后续根据实际使用需求调整设备长度、宽度、输送高度等核心参数，具备较高的二次修改与适配灵活性。
