汽车产线输送机支架自动检测设备

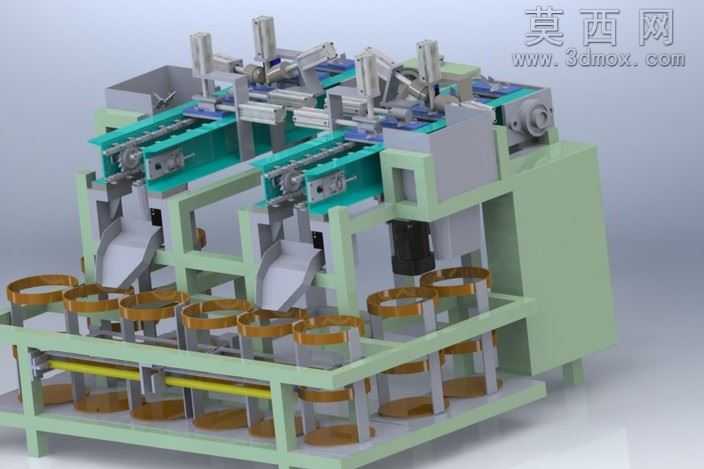

本作品为面向汽车零部件生产环节的输送机支架自动检测设备三维建模成果，建模过程依托主流三维机械设计软件完成全参数化搭建，从整体框架到每一处连接紧固件、检测执行元件均按照实际工业设备的尺寸比例进行1:1还原，确保模型结构的准确性与工程参考价值。渲染阶段采用工业级写实渲染方案，针对不同部件匹配对应材质属性：主体框架采用哑光喷塑金属材质，还原工业设备常用的浅绿防护漆面质感；输送导轨部分赋予亮面金属材质，体现机加工金属件的光洁度与金属反光特性；底部待检测支架承载工位采用半透明磨砂材质搭配暖棕色环形定位治具，清晰区分承载结构与待检测工件的视觉差异；检测执行模组部分采用银灰色金属与黑色工程塑料搭配的材质方案，还原气动、检测元件的真实外观质感。结构设计上，设备采用双列并行输送布局，上层设置双组同步输送轨道，轨道侧方集成多组可调节位置的检测执行单元，可针对支架类工件的安装位尺寸、形位公差、装配完整性进行多工位同步检测；下层设置环形工件缓存输送线，通过带传动结构实现待检工件的有序上料与检测完成工件的流转下料，设备侧方集成电气控制柜体，预留电气元件安装位与走线槽结构，整体结构兼顾检测效率与运行稳定性。设计思路围绕汽车零部件批量生产的在线质检需求展开，摒弃传统人工检测的低效与误差问题，通过输送结构与检测模组的集成化设计，实现支架类工件从上线、输送、多维度检测到下料分流的全流程自动化作业，建模过程中充分考虑设备的可装配性与维护便利性，各模组之间采用标准连接件进行装配约束，可直接用于设备方案展示、结构优化参考以及生产前的装配干涉校验，有效缩短非标自动化检测设备的前期设计验证周期。
