工业通风用后弯叶片离心风机结构设计

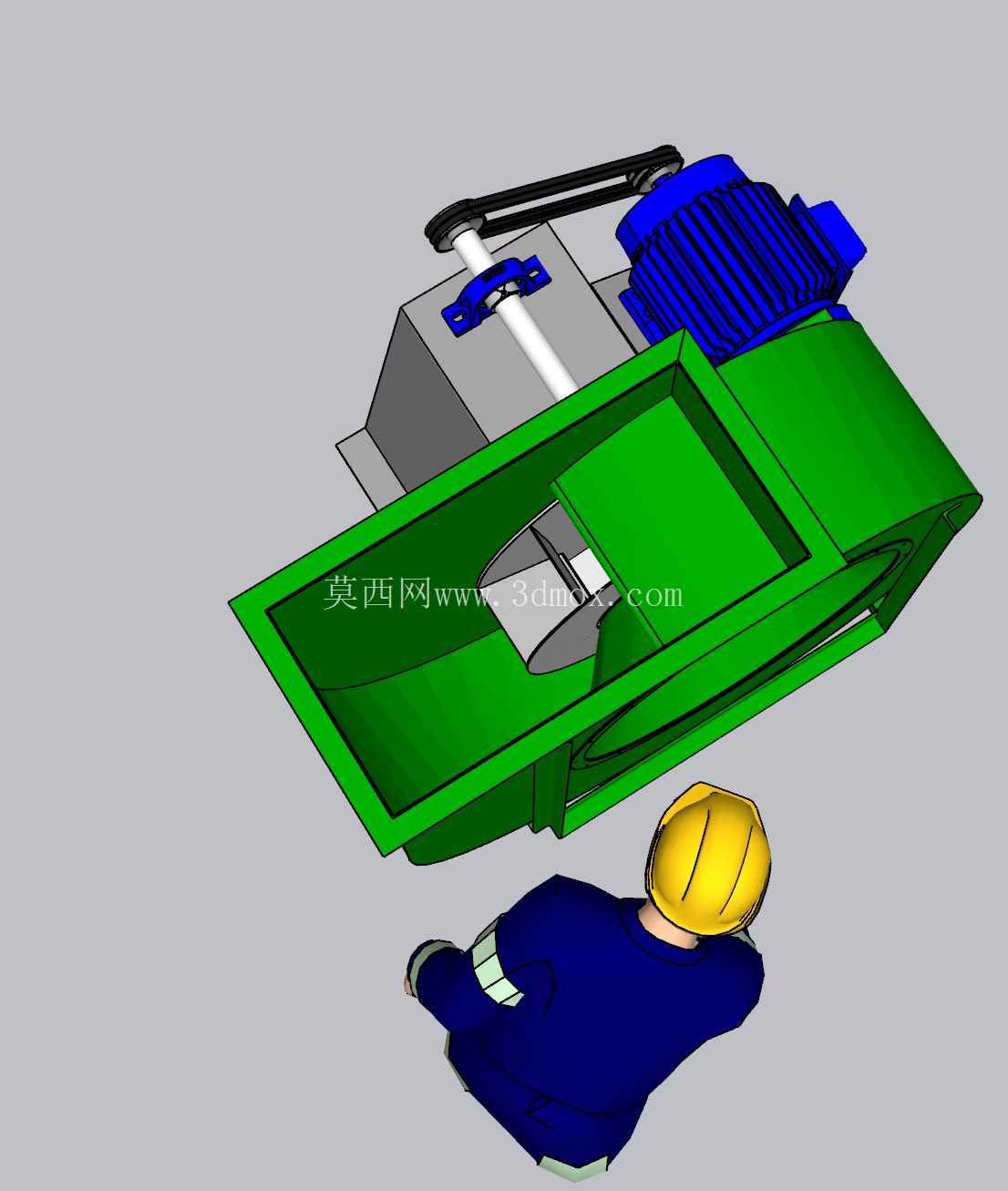

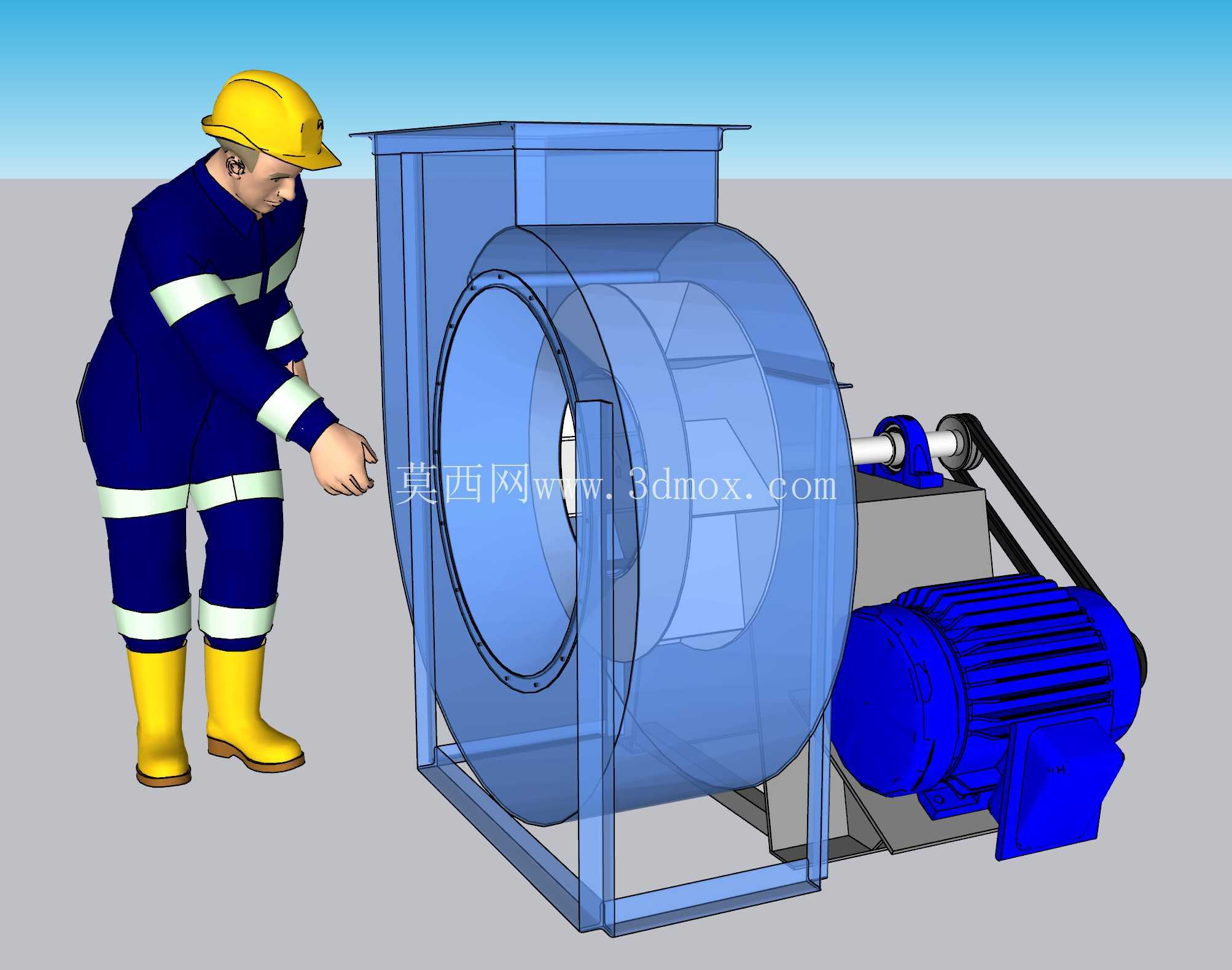

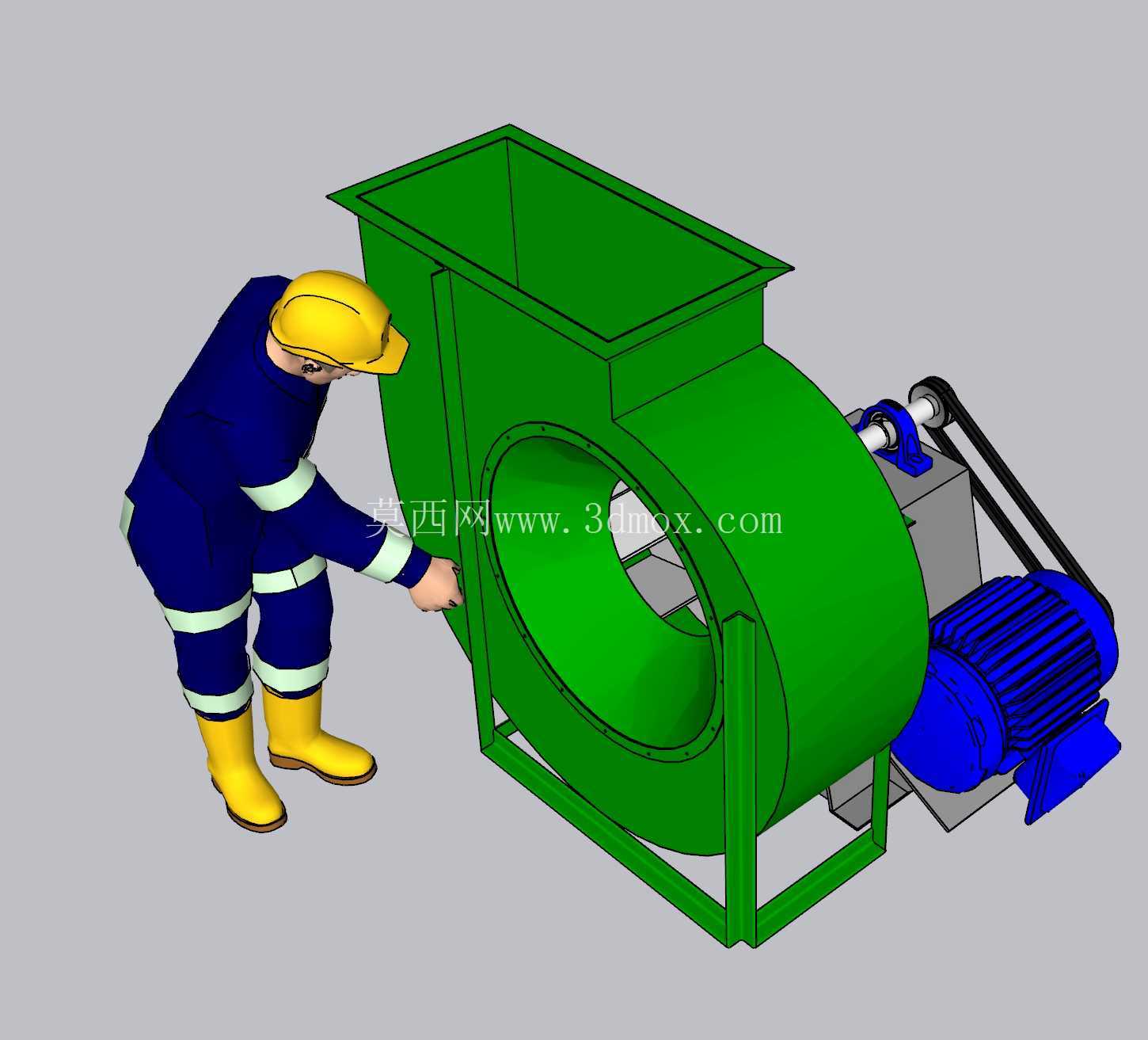

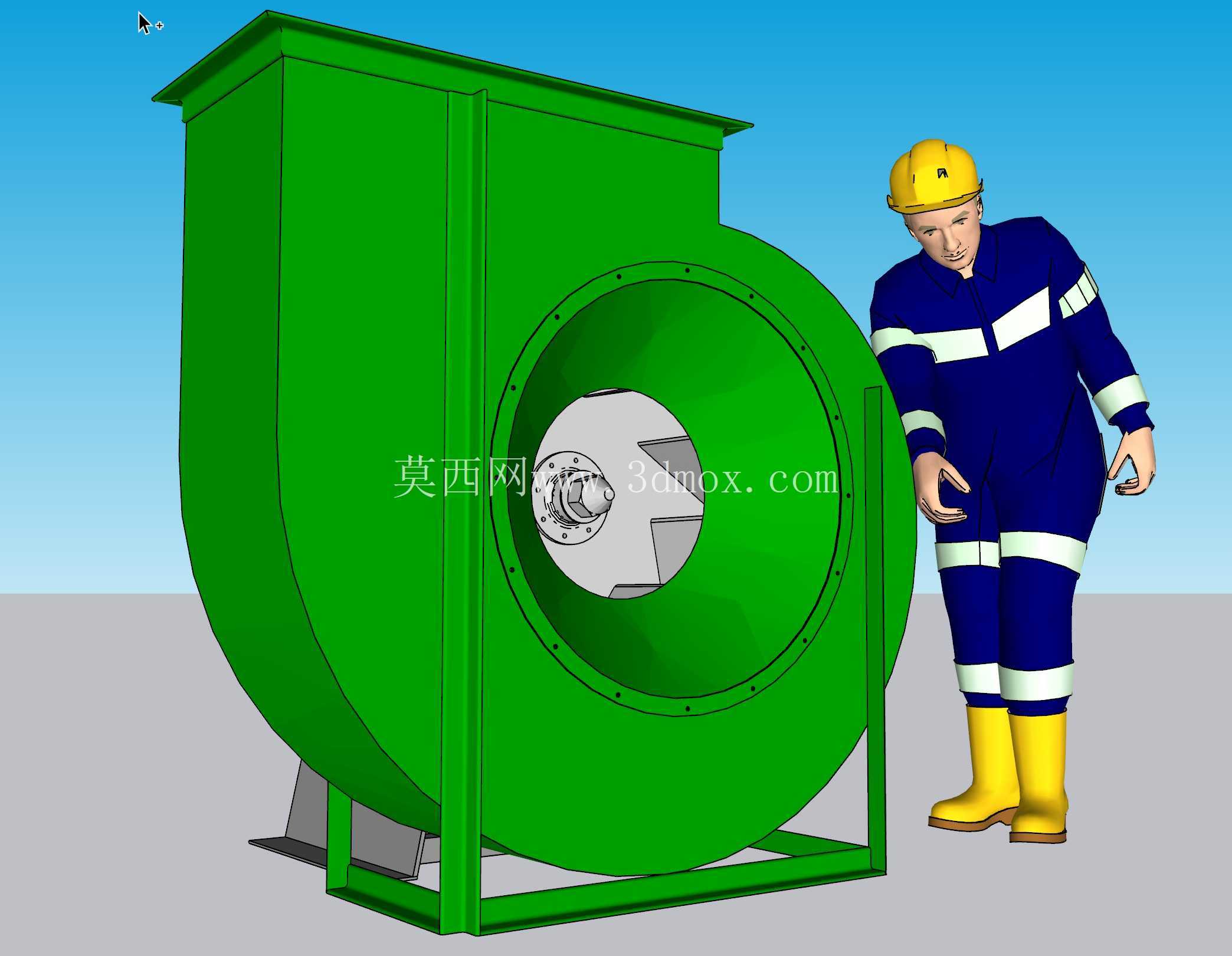

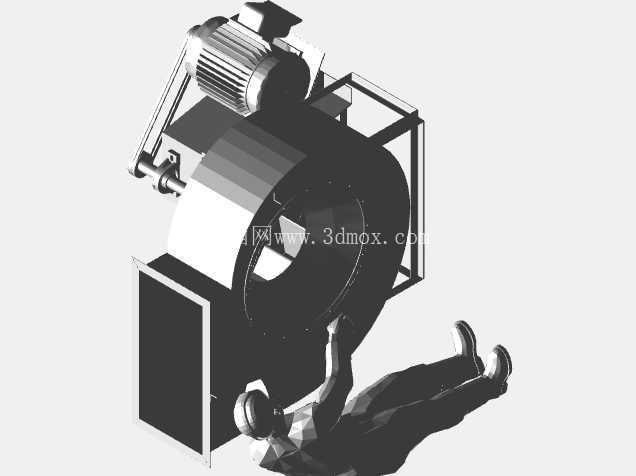

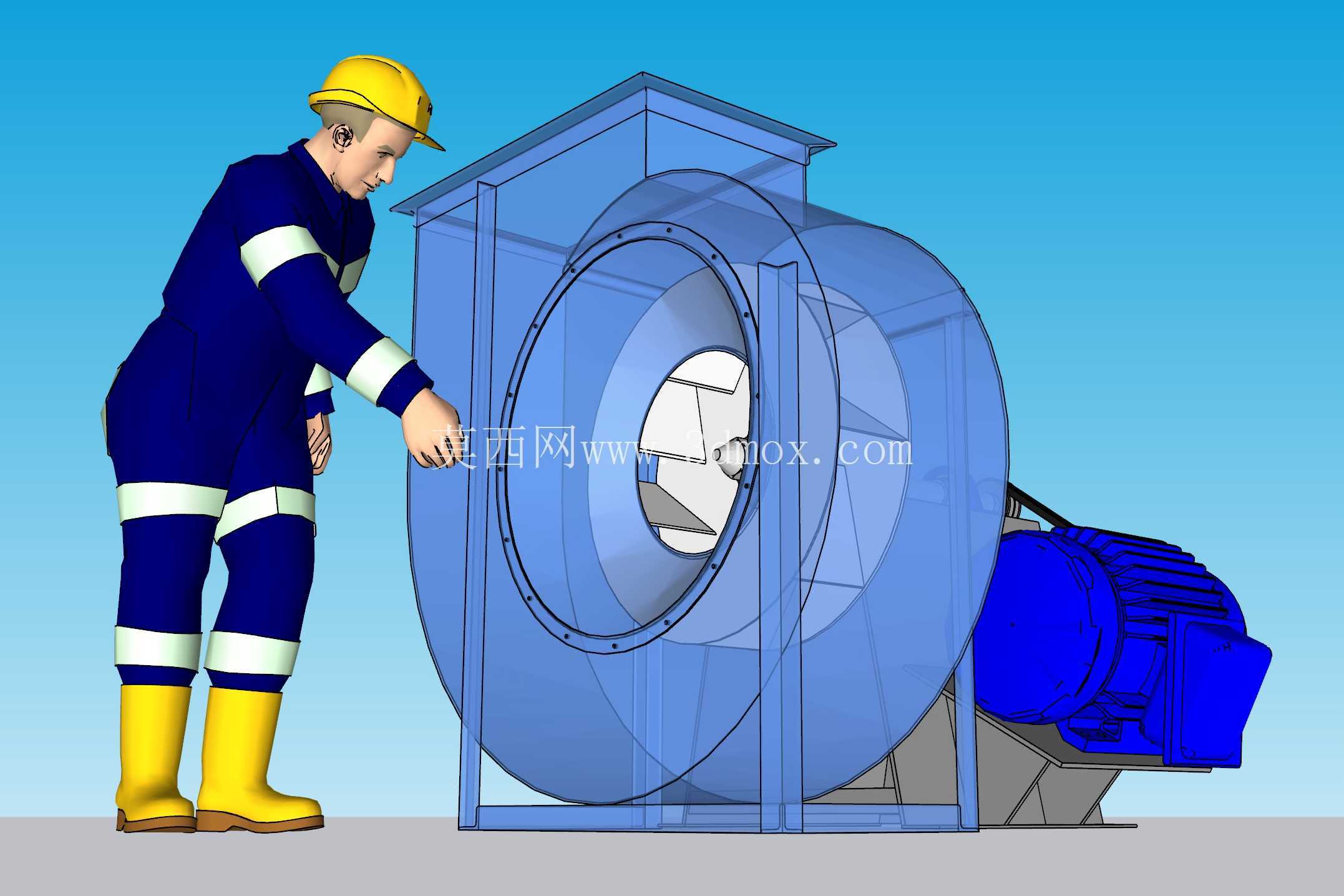

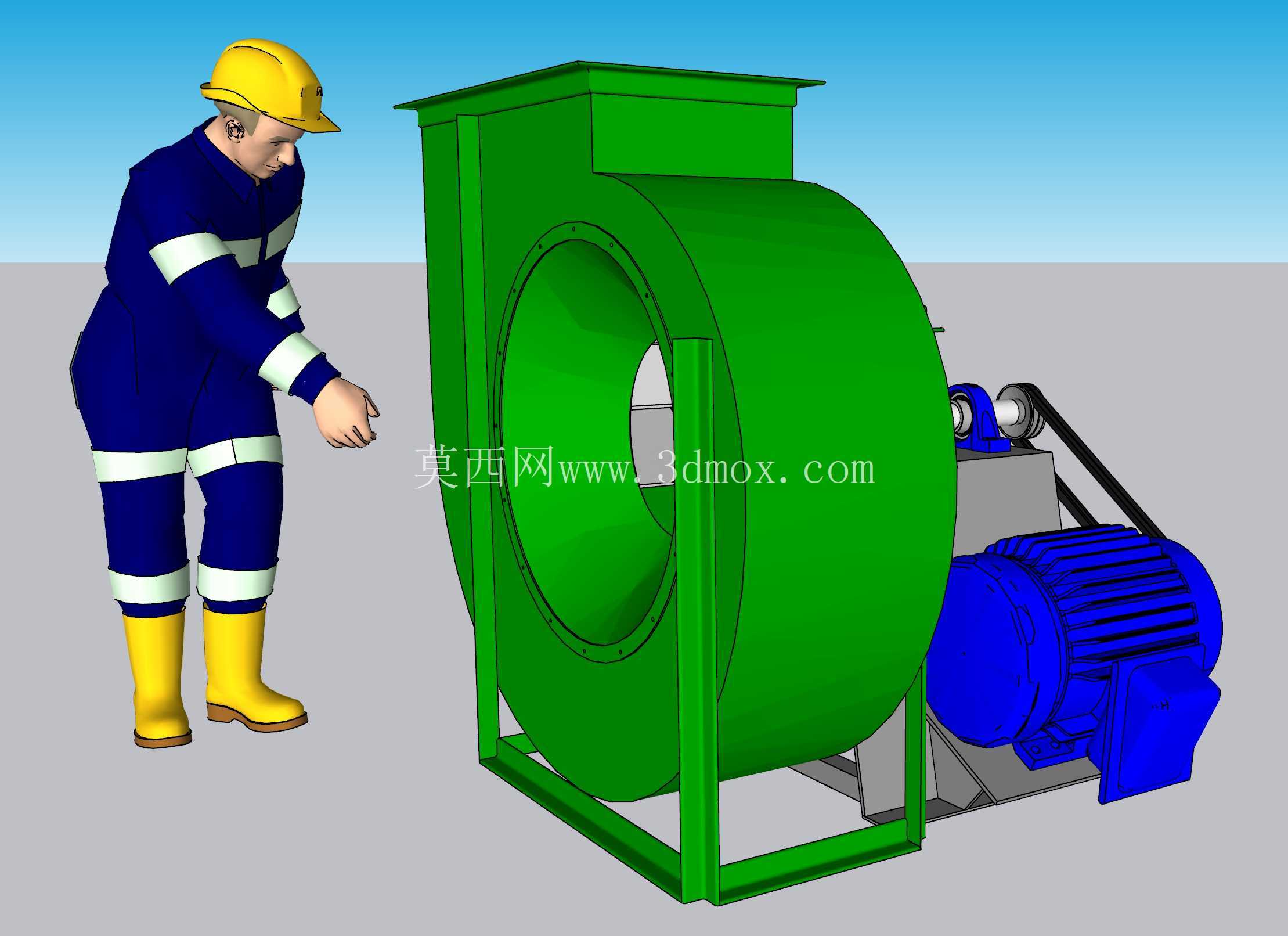

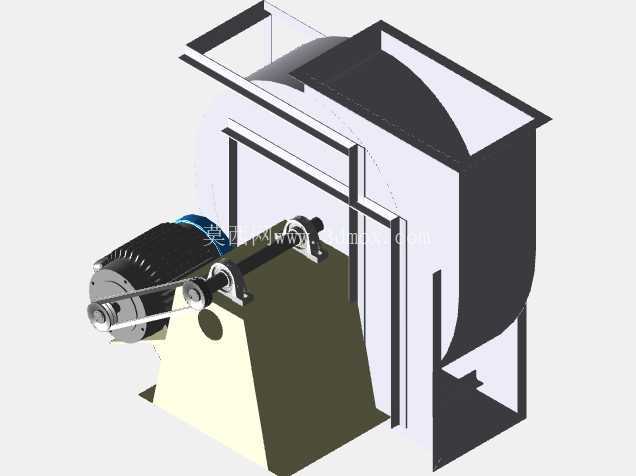

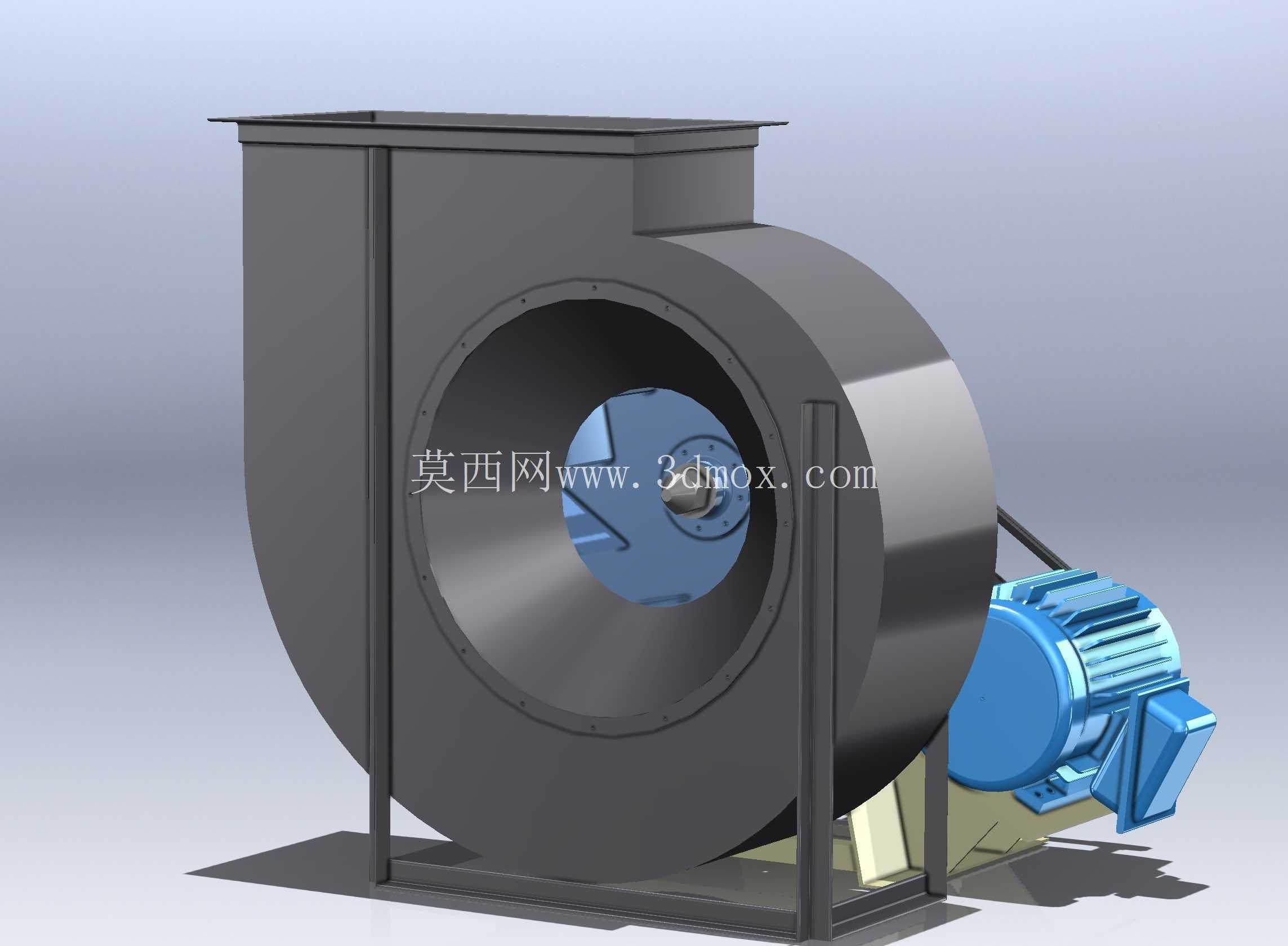

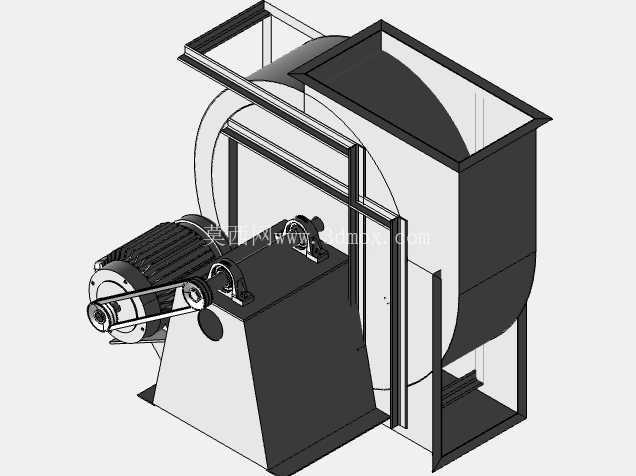

　　这套离心风机三维结构完整还原了工业通风系统核心动力单元的实际构造，在车间除尘、工艺废气输送、生产环境空气置换、暖通空调风系统增压等场景中，这类设备是风网动力输出的核心载体，区别于轴流风机的大风压低扬程特性，离心结构可提供更高的出口风压，适配长距离风管输送、多级过滤段阻力抵消、含尘气流抽吸等对风压有明确要求的工况。从结构拆解来看，模型完整呈现了蜗壳形外壳、后弯式叶轮、传动组、外接电机安装座、进出口法兰的全部配合关系，蜗壳型线采用对数螺旋线拟合设计，可将叶轮甩出的高速气流的动压逐步转化为静压，减少壳体内的湍流损耗，外壳采用圆柱形段与扩压段平滑过渡的结构，避免气流在壳壁处形成涡流区造成额外的能量损失，进出口法兰预留了标准螺栓孔位，可直接对接矩形或圆形通风管道，安装时无需额外制作转接件。

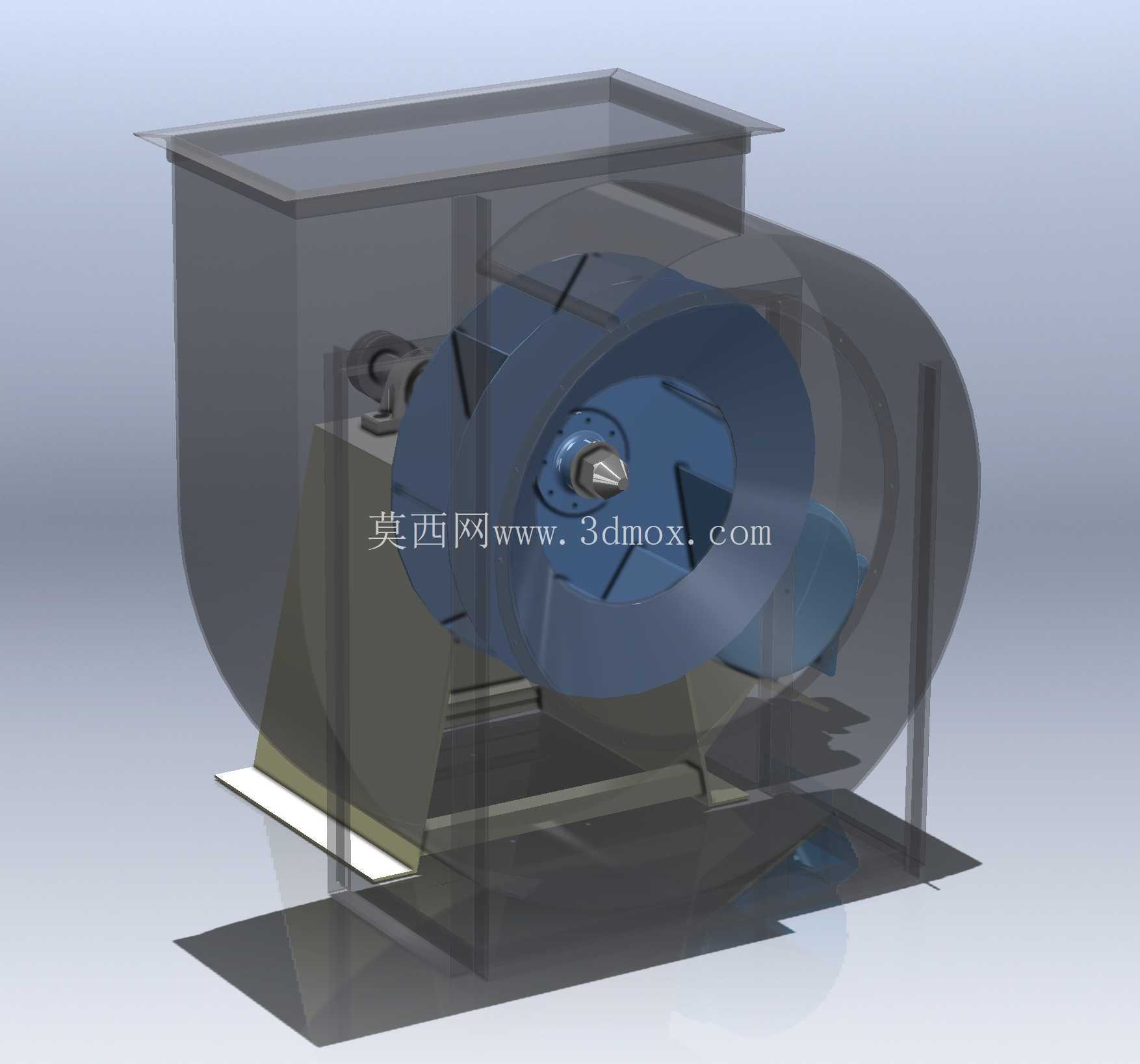

　　叶轮部分采用后弯叶片设计，相比前弯叶片，后弯结构的运行效率区间更宽，在管网阻力波动时工况点偏移量更小，不易出现电机过载的情况，叶片与轮盖、轮盘的连接采用满焊结构的等效建模，可直观展示叶轮的整体刚性，实际生产中这类叶轮需做动平衡校正，避免高速运行时出现振动超标、轴承过早损坏的问题。传动侧采用电机直联驱动的布置形式，省去了皮带传动的张紧结构与维护成本，电机安装座与蜗壳底座采用一体化焊接机架的结构设计，机架底部预留了地脚螺栓安装孔，可直接固定在混凝土基础或者钢架平台上，安装时需校准电机轴与叶轮轴的同轴度，避免运行时出现轴系挠曲。

　　从安装边界来看，设备的整体宽度以蜗壳最外侧壁面为基准，长度方向从电机尾端到进风口法兰端面为总安装长度，高度方向从底座安装面到出风口法兰顶面为总高度，现场布置时需在电机侧预留至少0.8倍电机长度的检修空间，用于日常的轴承注脂、电机接线检查、叶轮积尘清理等维护作业，进风口侧需预留不小于1.5倍进风口直径的直管段，避免气流偏流造成叶轮进气不均、运行噪声增大的问题。

　　在功能特性上，该结构可适配不同温度的气体输送，当输送含尘气体时，蜗壳底部可预留清灰口结构，避免长期运行时粉尘在蜗壳底部沉积造成流道堵塞，出风口的角度可根据现场管道走向调整为0度、90度、180度、270度四个标准方位，无需改动蜗壳主体结构，仅需调整法兰的安装方向即可适配不同的布管需求。设计过程中需重点校核叶轮的临界转速，确保工作转速避开临界转速区间，避免共振，同时蜗壳板材厚度需根据设计风压选取，高压工况下需在蜗壳外侧增加加强筋，避免壳体在负压或者正压作用下出现变形，影响运行稳定性。对于结构设计从业者而言，该模型可直接作为同类型风机选型的结构参考，核对不同部件的配合公差，比如叶轮与进风口的间隙值，间隙过大会造成气流回流、效率下降，间隙过小则可能出现运行时叶轮与进风口刮擦的故障；对于设备选型人员，可通过模型直观判断设备的安装空间是否满足现场条件，核对进出口方位与现有管道的匹配度，避免选型后出现安装干涉的问题。
