拉索固定自立式锅炉房排烟烟囱结构

这套拉索固定的立式排烟结构，主要服务于中小型燃煤、燃气锅炉房的烟气外排作业，区别于大型电厂的混凝土套筒烟囱，这类钢制烟囱适配单台或两台总蒸发量在20t/h以内的锅炉，安装在厂区锅炉房旁的硬化地面上，不需要做超深的桩基承台，整体施工周期短，后期检修维护也更便捷。从实际使用场景来看，这类烟囱需要将锅炉燃烧产生的高温烟气抬升到足够高度，避免低空排放的烟气倒灌进厂区办公区或者周边民居，同时要承受户外常年的风载荷、温差变形，以及锅炉启停阶段的烟气温度骤变带来的热胀冷缩影响，拉索式的固定结构刚好能平衡高径比过大带来的倾覆风险，比纯自立式的钢制烟囱节省近四成的筒体材料用量。

设计层面首先要确定筒体的有效通流内径，这个参数直接和锅炉的额定排烟量挂钩，要保证烟气流速控制在12-18m/s的合理区间，流速过低会导致烟气里的粉尘在筒壁沉降堆积，长期使用会缩小通流截面甚至引发局部腐蚀，流速过高则会增大排烟阻力，额外增加引风机的运行负载。筒体采用分段卷制焊接的结构，每段长度控制在2-3m，方便现场吊装拼接，筒壁厚度从底部到顶部逐段递减，底部段因为要承接整个筒体的重量，同时要和底部的固定法兰、排烟入口对接，壁厚通常比上部段厚2-3mm，顶部段会做向外翻边的防雨帽结构，避免雨水顺着筒壁流进内部腐蚀焊缝，也防止异物掉落堵塞烟道。

底部的安装基座采用预埋螺栓的混凝土结构，基座上表面要做水平度校准，误差控制在千分之一以内，避免筒体安装后出现倾斜，基座侧面预留和锅炉烟道对接的法兰接口，接口处要做耐高温的密封结构，通常采用石棉橡胶垫做密封层，防止烟气泄漏。拉索固定系统一共设置三层拉索点位，最底层的拉索固定在筒体总高度三分之一的位置，中间层在三分之二高度处，最顶层在距离筒体顶端1.5m的位置，每层均匀分布三根拉索，相邻拉索的水平夹角为120度，拉索采用镀锌钢丝绳，两端分别用可调式花篮螺栓和筒体上的吊耳、地面的地锚块连接，安装时可以通过花篮螺栓调整拉索的张紧度，保证每根拉索的预紧力一致，避免单侧受力过大导致筒体局部变形。地锚块采用现浇混凝土结构，埋深要根据当地的最大冻土深度和土壤承载力计算，通常不小于1.5m，保证在极端大风天气下拉索不会出现拔脱移位的情况。

筒体外部每隔1.5m设置一圈环形的检修爬梯固定箍，爬梯采用圆钢焊接制作，外侧设置安全护笼，方便后期检修人员攀爬至顶部检查防雨帽、检测烟气排放参数，爬梯的踏步间距控制在300mm，符合高空作业的安全规范。筒体的防腐处理采用双层耐高温防锈漆，底层刷耐热环氧富锌漆，面层刷耐高温银粉漆，能长期承受200℃以内的烟气温度，避免筒壁在高温高湿的烟气环境下快速锈蚀。安装边界方面，筒体中心距离锅炉房外墙的距离要控制在筒体总高度的十分之一到八分之一之间，既不能离建筑过近导致排烟受建筑风场影响，也不能过远增加烟道的连接长度，拉索的地锚位置要避开厂区的地下管线、电缆沟道，同时要预留足够的检修通道，拉索距离地面的最低高度不能低于2.5m，避免厂区内的人员、车辆通行时剐蹭拉索。

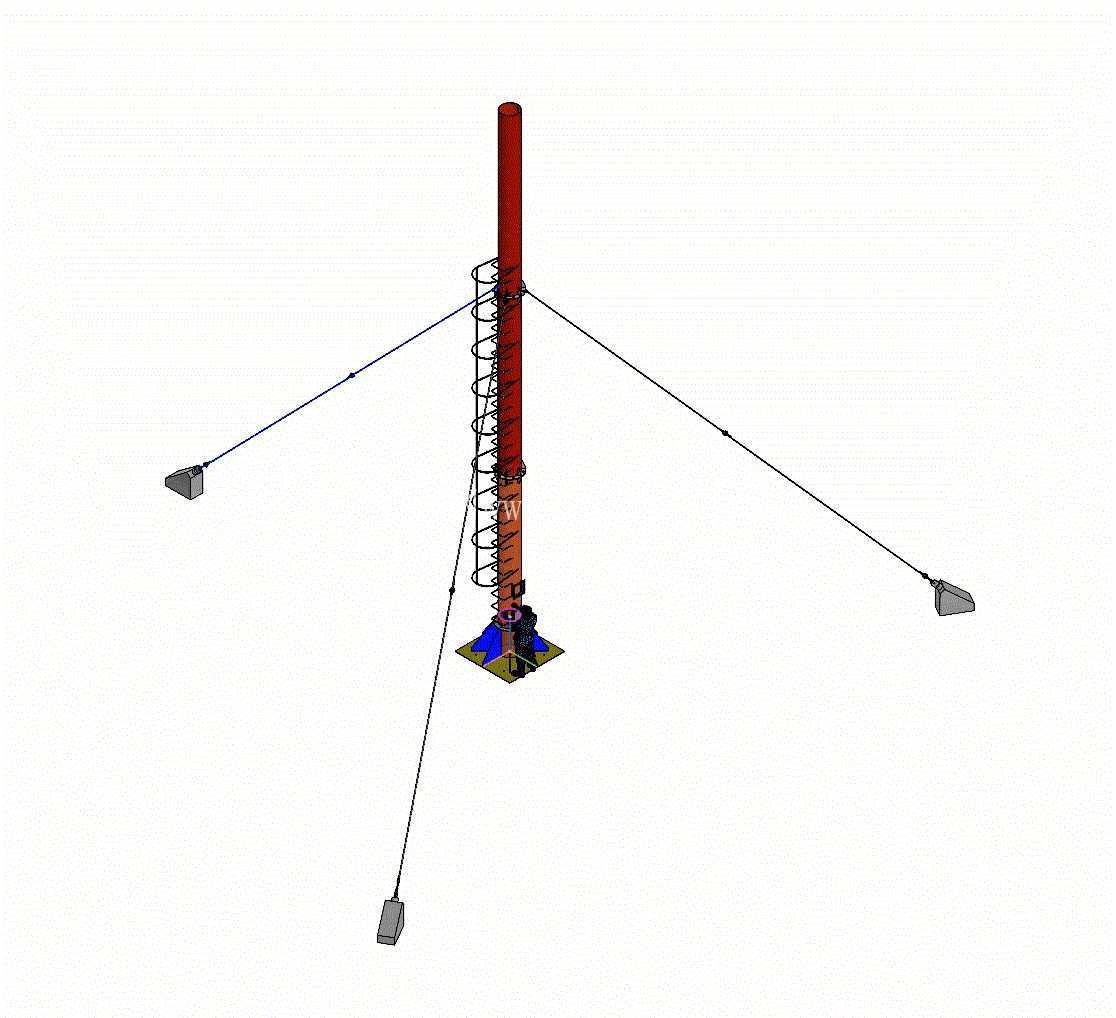

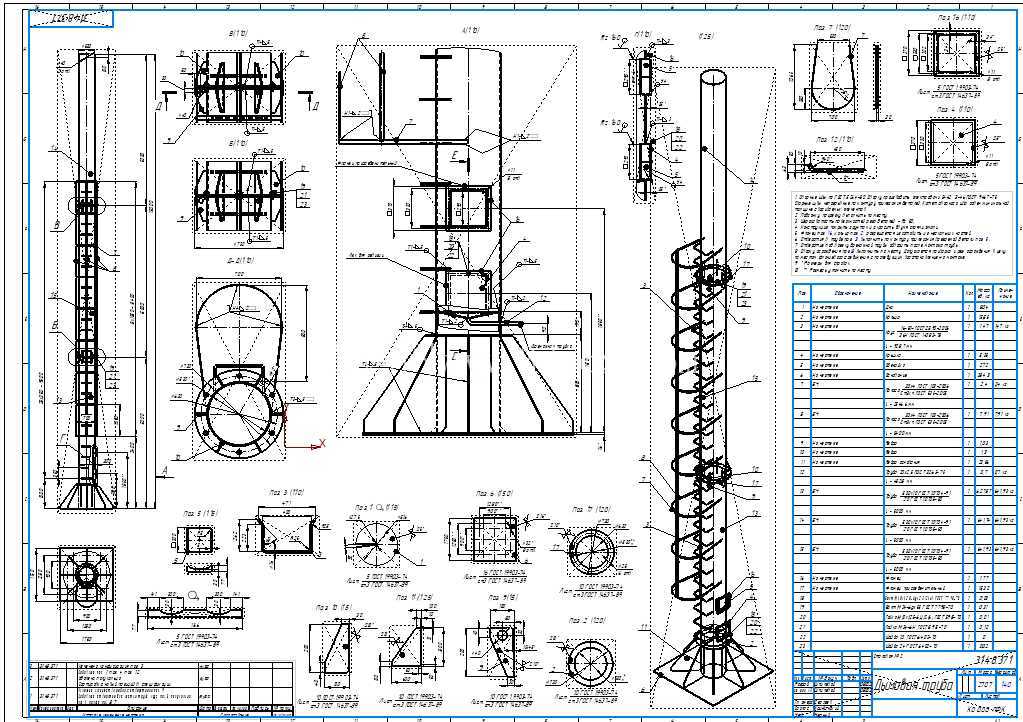

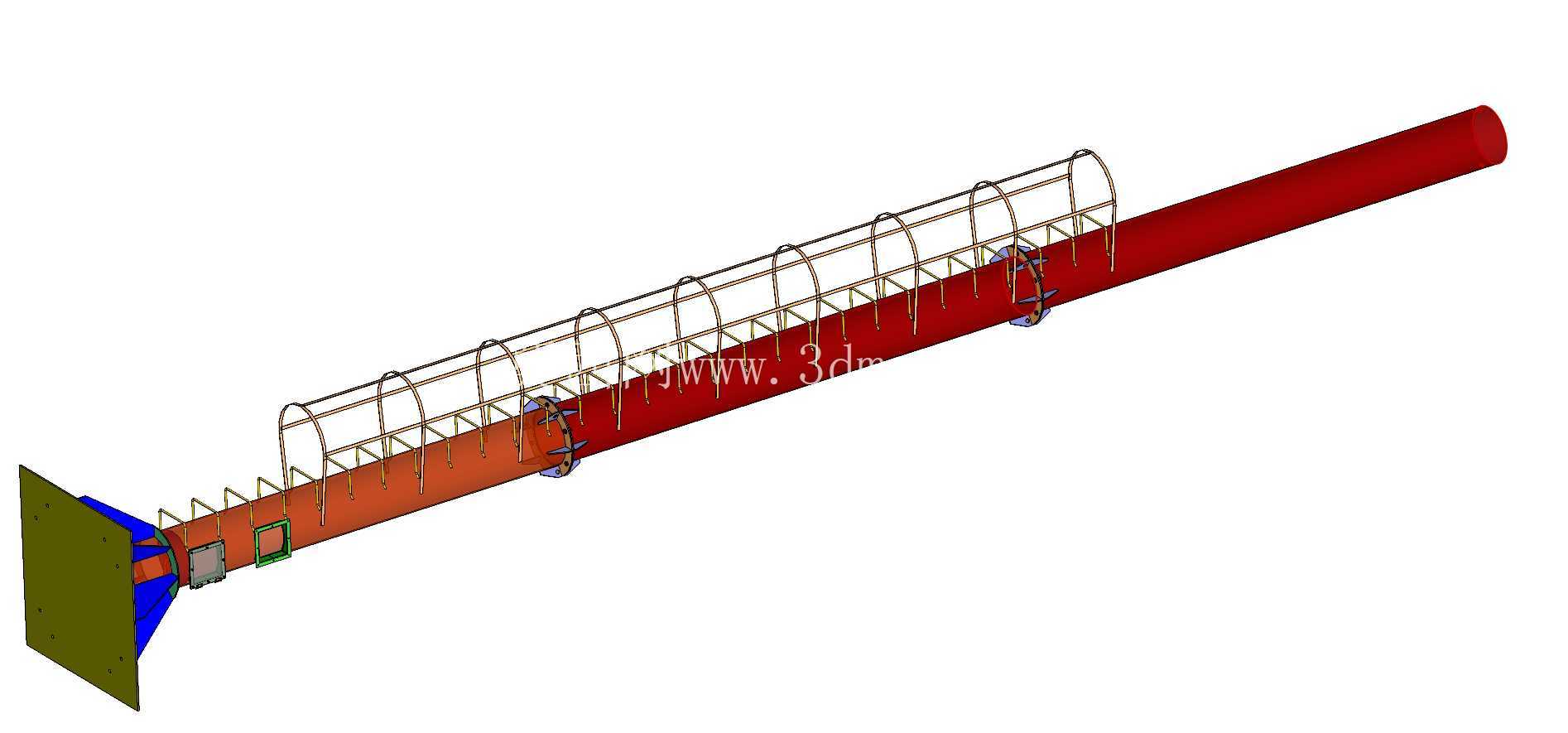

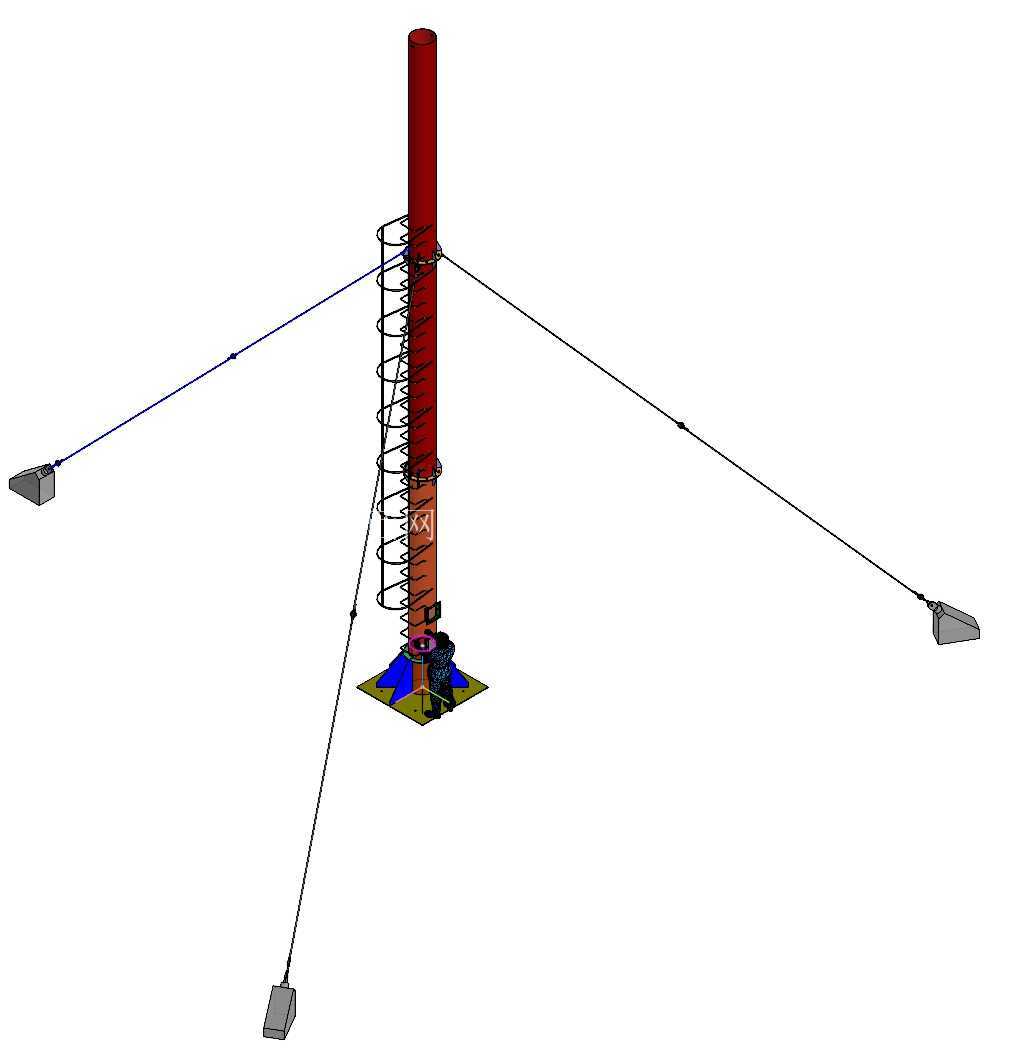

在实际建模过程中，要重点还原各部件的装配关系，比如筒体分段处的法兰连接结构、拉索吊耳的焊接位置、花篮螺栓的可调结构、底部基座的预埋螺栓分布，这些细节直接关系到后续出工程图时的尺寸标注准确性，也能为现场安装提供直观的参考。另外要注意筒体的热膨胀补偿设计，底部法兰和基座之间会设置耐高温的滑动垫片，允许筒体在温度变化时沿轴向有微小的伸缩量，避免热应力集中导致焊缝拉裂，这个细节在建模时也要体现出来，不能把底部做成完全刚性的固定连接。这类烟囱结构在工业厂区的小型供热锅炉房、生产车间的自备锅炉场景中应用非常广泛，相比大型混凝土烟囱造价低、安装快，拉索固定的形式也能很好地适应不同高度的排烟需求，只要按照规范做好防腐和定期检查拉索张紧度，使用寿命可以达到15年以上。
