11638桶容量带屋顶立式储油罐结构

　　在油气田开采现场、原油中转库区、炼化厂原料存储区这类需要大容量油品暂存的场景中，立式拱顶储油罐是应用占比最高的静设备之一，本次呈现的11638bbl容量储油罐体，针对野外现场部署的使用需求做了结构适配，区别于常规厂区内的固定储罐，该结构充分考虑了野外露天放置的环境耐受要求。从实际用途来看，该储罐主要用于原油、成品油或者油田采出液的中长期存储，单罐11638桶的容量刚好匹配中小型采油区块的日产液存储需求，不需要频繁倒罐转运，能够降低现场运维的作业频次。

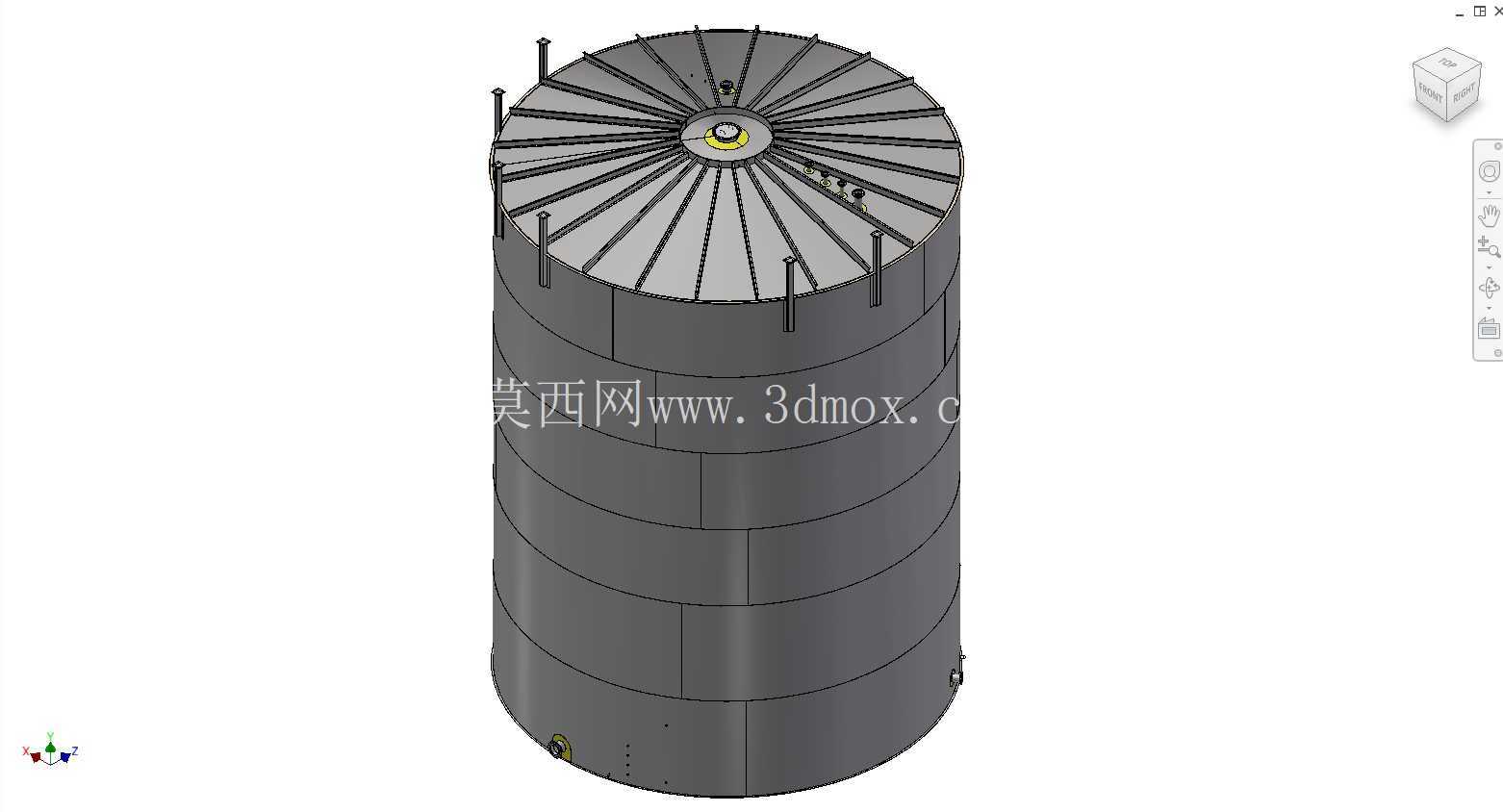

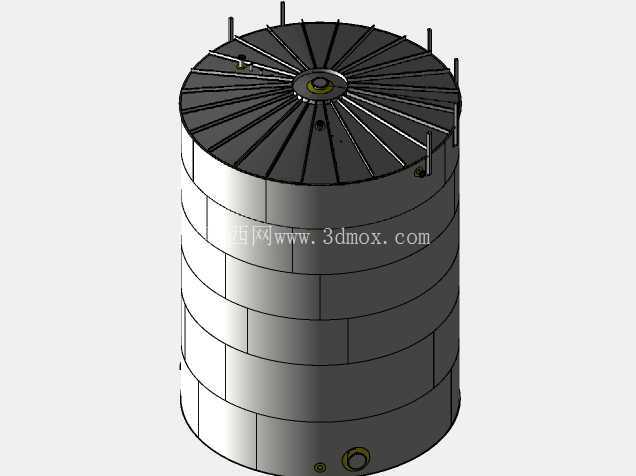

　　从功能特性上看，罐体采用多圈壁板组焊的结构形式，壁板厚度沿高度方向梯度变化，下部壁板因为要承受更高的液柱静压力，板材厚度更大，上部壁板受力较小，厚度相应减薄，在保证结构强度的前提下尽可能控制罐体自重，降低基础承载要求。罐顶采用放射状肋板支撑的带屋顶结构，也就是自支撑拱顶结构，肋板从罐顶中心的接管平台呈放射状均匀分布到罐壁顶部的包边角钢上，肋板上方铺设成型的顶板，这种结构不需要在罐内部设置立柱支撑，能够完全释放罐内的有效存储容积，同时拱顶的曲面造型能够快速排走雨水、积雪，避免野外环境下罐顶积水积灰造成的腐蚀问题，也能降低大风天气下的罐体风阻。

　　设计思路上，整个罐体的建模完全遵循现场储罐的施工逻辑拆分零件，每一圈壁板都作为单独的建模单元，壁板之间的环缝、纵缝位置都预留了焊接余量的示意，罐顶的每一根放射肋板都做了参数化排布，调整罐径参数时可以快速重新生成肋板阵列。罐壁下部设置了进出油接管、排污接管，接管位置都做了补强板的结构示意，避免开孔位置造成壁板应力集中；罐顶中心位置设置了量油孔、呼吸阀接管平台，周边均匀布置了罐顶通气孔、透光孔的安装位，同时罐顶边缘设置了一圈防护栏杆的安装接口，匹配现场运维人员登顶作业的安全防护要求，罐壁外侧沿周向均匀布置了直爬梯的连接耳板，爬梯从罐底基础位置一直延伸到罐顶平台，不需要额外做独立的爬梯支撑结构。

　　外形尺寸与安装边界方面，该储罐属于大型立式常压容器，整体为圆柱形结构，安装时需要配套做钢筋混凝土环墙基础，基础顶面的水平度公差需要控制在规范要求范围内，避免罐体安装后出现倾斜造成壁板局部应力过大。罐壁底部的边缘板与基础之间需要做防水密封处理，防止雨水渗入基础下方造成地基沉降。罐顶的所有接管接口都采用标准法兰连接，匹配现场通用的管道安装标准，不需要单独定制非标连接件。考虑到野外现场的温差变化，罐体设计时预留了足够的热胀冷缩变形余量，拱顶与罐壁的连接采用弱顶结构设计，当罐内出现超压情况时，拱顶会先于罐壁发生撕裂泄压，避免罐体整体炸裂造成更严重的安全事故。另外，罐壁外侧预留了液位计、温度传感器的安装接口，能够直接配套现场的自动化监控系统，实时采集罐内的液位、温度参数，不需要后期在罐壁上额外开孔动火，降低现场施工的安全风险。整个模型的结构细节完全还原了现场实际储罐的构造，从壁板分圈、肋板排布到接管位置、附件安装点都和工程实际一致，能够直接用于储罐施工方案的可视化交底、库区布局的三维碰撞检查，也可以作为储油类设备建模的参考模板，帮助结构设计人员快速掌握大型立式储罐的建模逻辑与结构要点，避免在设计过程中出现附件遗漏、结构强度不足的问题。
