造纸干燥工段POPE卷轴卷绕机架结构

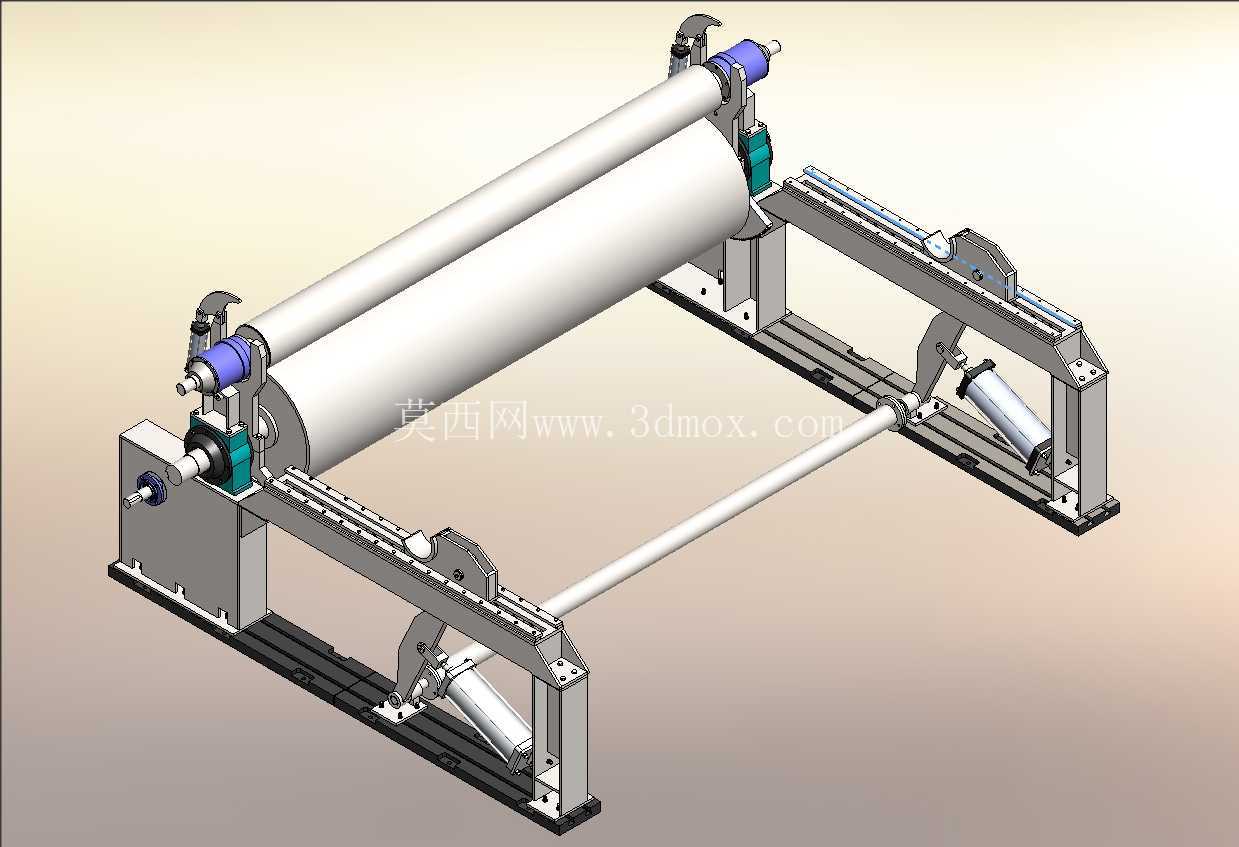

　　在造纸生产线的末端干燥工序段，成纸经过烘缸组完成水分蒸发达到成品干度要求后，需要通过专用卷绕机构将连续输出的幅面纸张收卷为规整的纸卷，方便后续的分切、包装与仓储转运，本次涉及的POPE卷轴框架组件，就是专门适配该工位的核心收卷承载结构。从实际产线布局来看，该组件安装在干燥部末端与复卷工序的衔接位置，左右两侧的立式支撑机架通过底部的安装底板固定在车间预埋的钢制地基上，安装时需要保证两侧机架的轴承安装位同轴度误差控制在0.1mm/m范围内，避免卷轴运行时出现偏载导致纸幅起皱、断纸的问题。

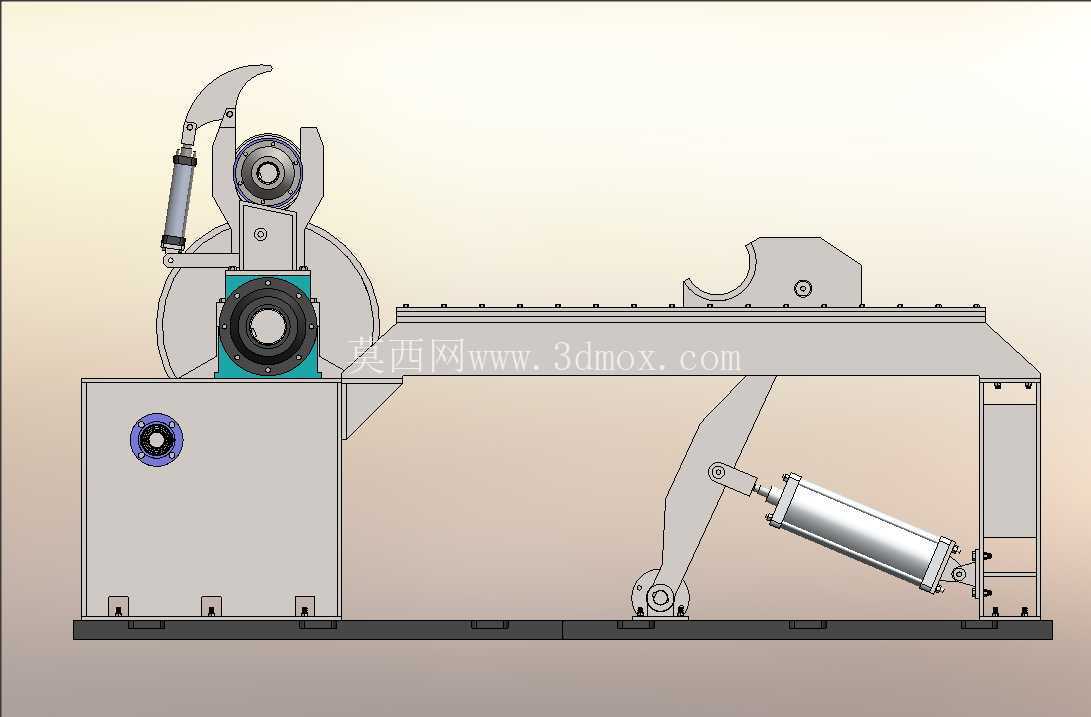

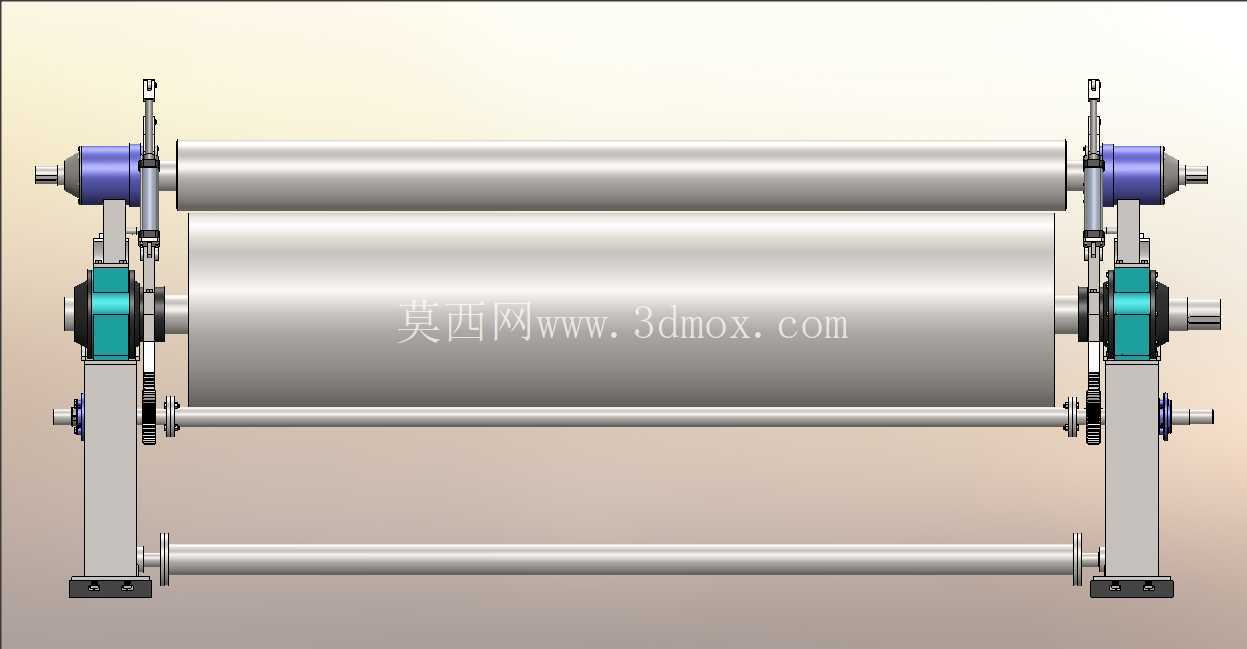

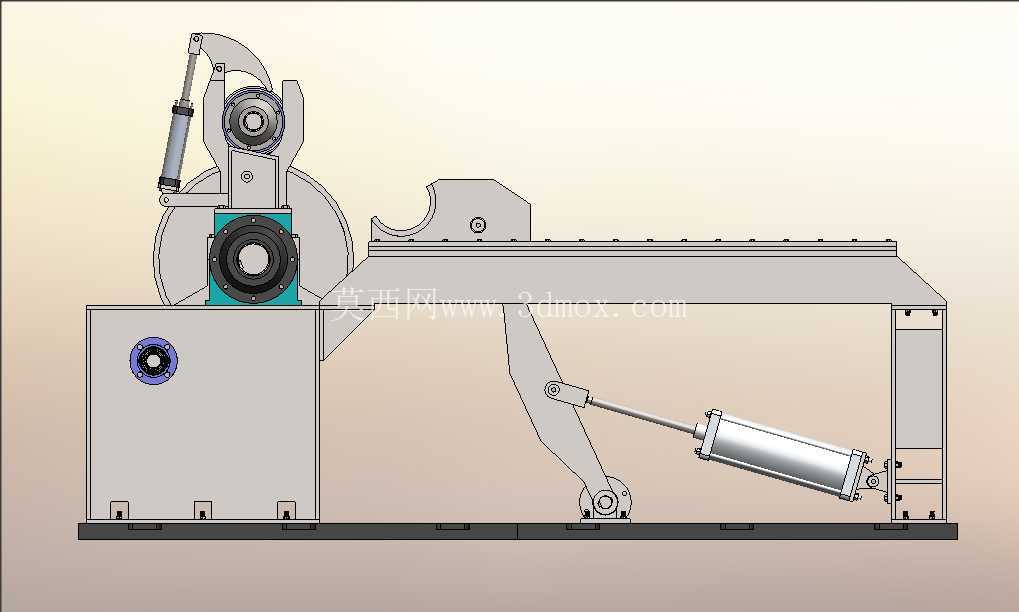

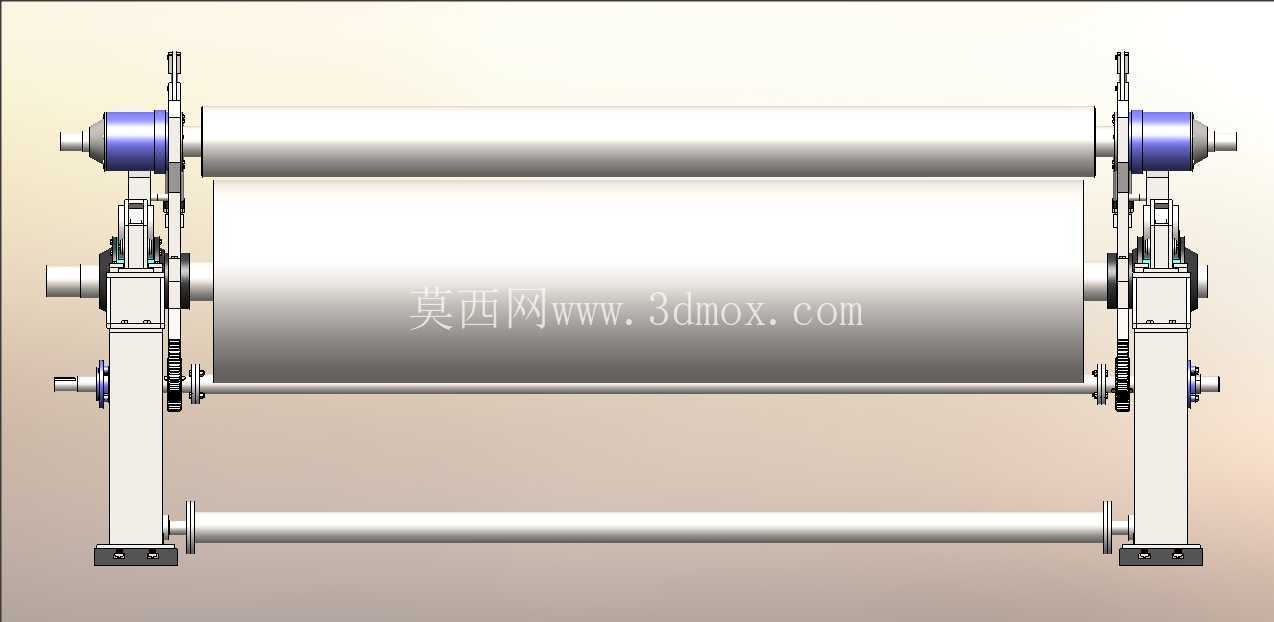

　　机架主体采用型钢焊接后整体去应力加工的工艺制作，安装基准面经过铣削处理，保证各运动部件的装配精度，两侧支撑臂上预留了卷轴轴承座的安装滑槽，可适配不同幅宽、不同卷径的纸卷生产需求，滑槽侧面设置有锁紧定位结构，调整到位后可通过螺栓紧固，避免运行过程中出现位置偏移。组件的核心承载卷轴采用空心钢管加工制作，两端装配有调心滚子轴承，可补偿安装过程中产生的微小同轴度误差，同时承受纸卷逐渐增大的径向载荷，卷轴一端通过联轴器与驱动减速机构连接，带动卷轴转动完成纸幅的卷绕动作，卷轴的表面做了硬质阳极氧化处理，减少长期运行过程中的表面磨损，同时避免纸幅与金属表面直接接触产生的纸粉粘连问题。两侧机架上还配置了气动压辊机构，压辊的摆臂通过铰接座固定在机架侧面，由气缸驱动摆臂摆动，使压辊始终贴合在纸卷的外表面，随着纸卷直径的增大逐渐摆开，保证卷绕过程中纸幅的张力稳定，卷出的纸卷紧实度均匀，不会出现内层松垮、外层过紧导致的纸卷变形问题。压辊表面包覆有耐磨损的橡胶层，橡胶硬度控制在邵氏65-70度之间，既可以保证与纸幅的摩擦力足够，避免卷绕过程中出现打滑，又不会因为压力过大压伤纸幅表面，影响成品纸张的表面质量。

　　在机架的横向导轨上还设置有纸幅限位装置，可根据生产纸张的幅宽调整两个限位挡盘的位置，保证卷绕过程中纸幅始终处于卷轴的居中位置，避免出现卷边不齐的问题，挡盘采用轻质尼龙材料制作，与纸边接触的位置做了圆弧过渡处理，不会刮伤纸边。从设计思路上看，该组件充分考虑了造纸车间高湿、高纸粉的恶劣运行环境，所有转动部位都配置了密封性能可靠的轴承座，避免纸粉、水汽进入轴承内部导致润滑失效，所有钢结构件表面都做了重防腐涂装处理，可长期在高湿度环境下运行不出现锈蚀。

　　安装边界方面，该组件的底部安装孔位按照标准造纸机的安装间距设计，可直接替换现有产线上的同类型老旧卷绕机架，不需要对原有地基做大规模改造，两侧机架的外侧预留了驱动电机、减速箱的安装位置，气动管路的走线槽也集成在机架的侧面，现场安装时只需要对接气源、电源即可完成调试，减少现场施工的工作量。实际运行过程中，该卷轴组件可适配最高1200m/min的纸幅运行线速度，最大可承载卷径1800mm、重量达5吨的成品纸卷，满足中高速文化纸、包装纸生产线的收卷需求，卷绕过程中通过张力检测装置实时反馈纸幅张力，调整卷轴的驱动转速与压辊的压紧力，保证整个卷绕过程张力波动控制在±5%以内，有效减少断纸、皱纸的次品率。在日常维护方面，该组件的所有润滑点都采用集中润滑的设计，可通过自动注油器定期向轴承、铰接点加注润滑脂，不需要人工逐个点位注油，减少维护工作量，易损件如压辊橡胶层、轴承密封件都采用标准化的通用配件，损坏后可快速更换，减少设备停机时间。
