罗技M187鼠标内部电路板精细三维建模

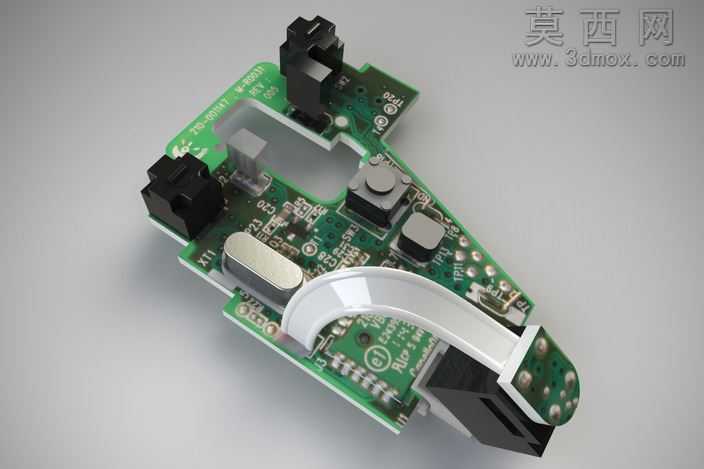

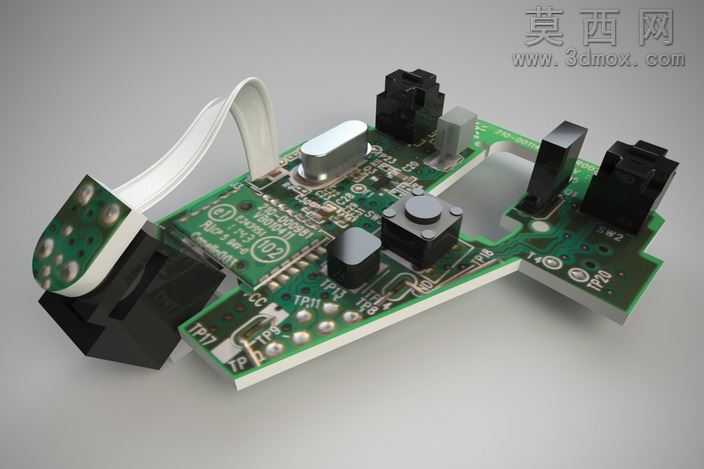

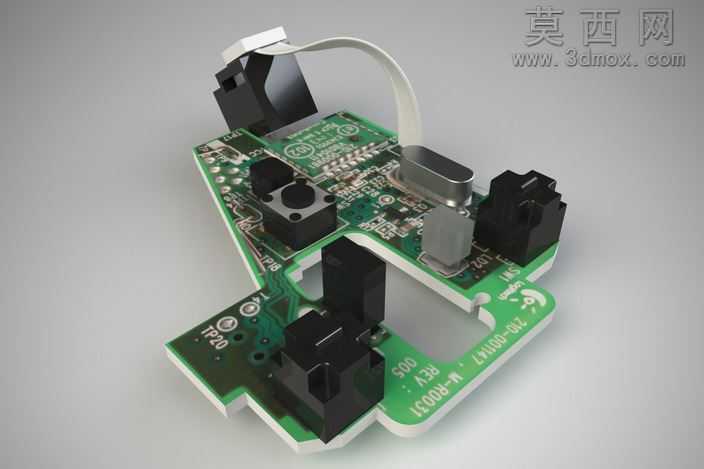

本作品针对罗技M187无线鼠标的核心电路板完成全参数化三维建模，建模过程严格参照实物测绘尺寸，将测量公差控制在0.1mm范围内，完整还原电路板上所有电子元器件的形态、布局与装配关系。建模阶段以电路板基材为核心基准，首先绘制PCB板的轮廓走线层，区分出板身的镂空结构、安装定位孔位与边缘切角，还原绿色阻焊层的基底质感，同时复刻板身印刷的元件位号、标识丝印，保证线路布局与实物完全一致。针对板载各类元件，逐一完成独立建模：包含不同规格的贴片电容电阻、圆柱形晶振元件、轻触式微动按键、对射式光电传感器组件、连接上下模块的柔性排线，以及排线端部的连接插座，每个元件都按照实物比例还原外形尺寸，区分不同元件的材质质感，例如晶振的金属屏蔽外壳、微动开关的黑色塑料壳体与金属触点、柔性排线的乳白色软质基材与内部金属走线。装配阶段严格遵循实物的焊接定位逻辑，所有元件的引脚位置与PCB焊盘完全对齐，柔性排线按照实物的弯曲弧度做自然的弯折处理，还原排线连接光电传感器模块与主电路板的空间姿态，光电头部分的透镜组件、黑色塑料定位基座也完整建模，精准呈现其与主电路板的配合间隙。渲染阶段采用影棚级柔光布光，突出电路板的层次细节：PCB板的哑光阻焊层质感、金属元件的微弱反光、塑料元件的漫反射质感都做了对应材质调整，通过多角度渲染完整展示电路板的整体布局、元件排布与结构细节，可用于鼠标结构拆解教学、外设产品逆向设计参考、电子装配工艺演示等场景，完整还原了这款入门级无线鼠标核心电路部分的全部结构特征，建模过程中对细小元件的处理兼顾了外形还原度与模型拓扑合理性，避免出现破面、错位等问题，保证模型可用于后续的结构验证、渲染展示等不同用途。
