杜卡迪Panigale碳纤维拖码外观结构设计

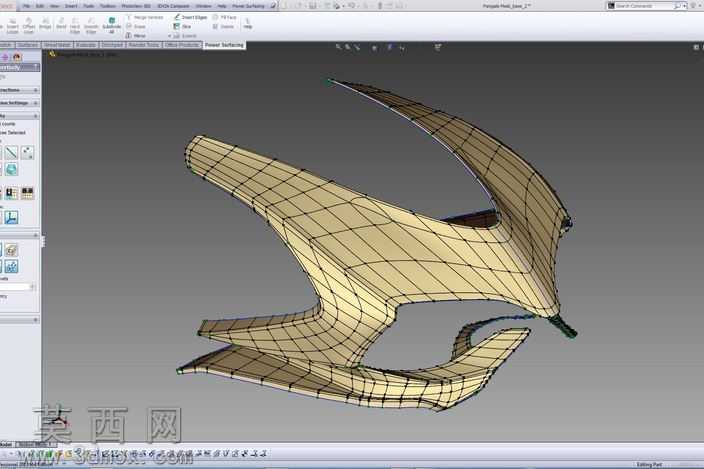

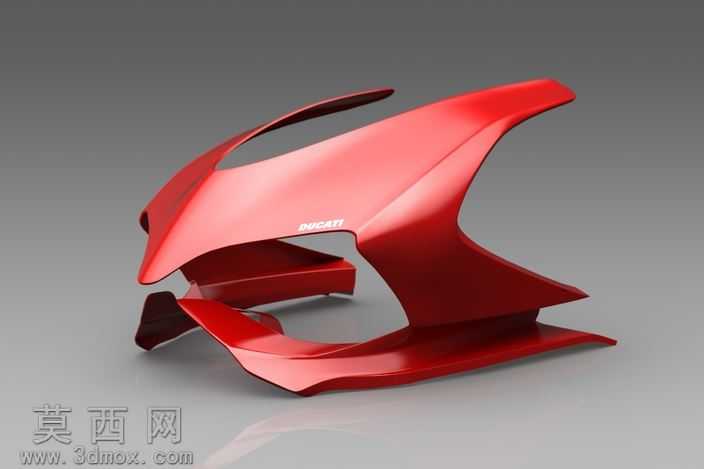

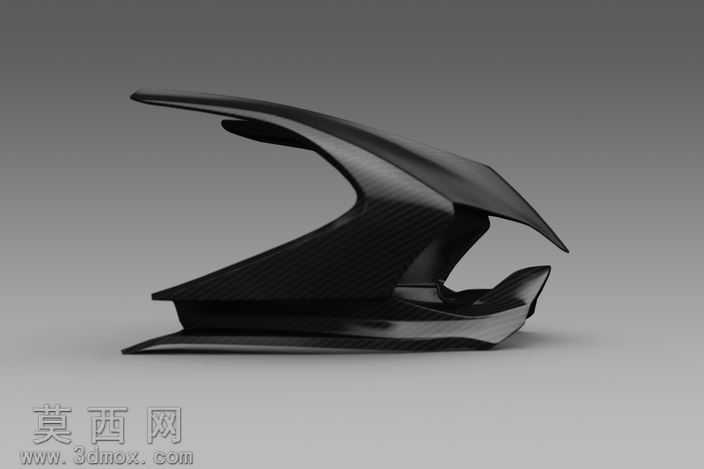

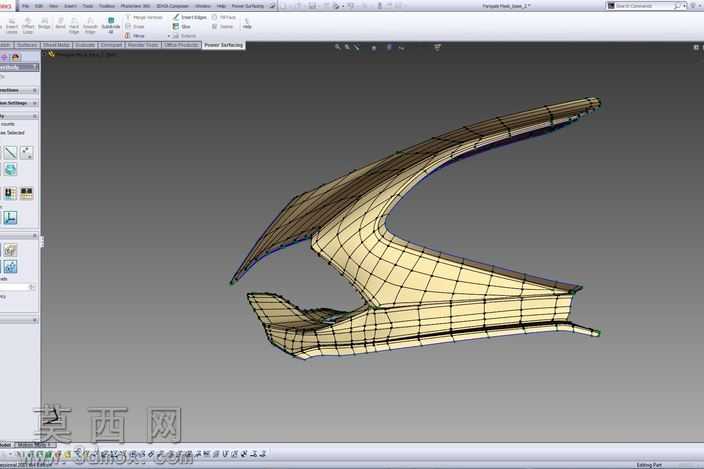

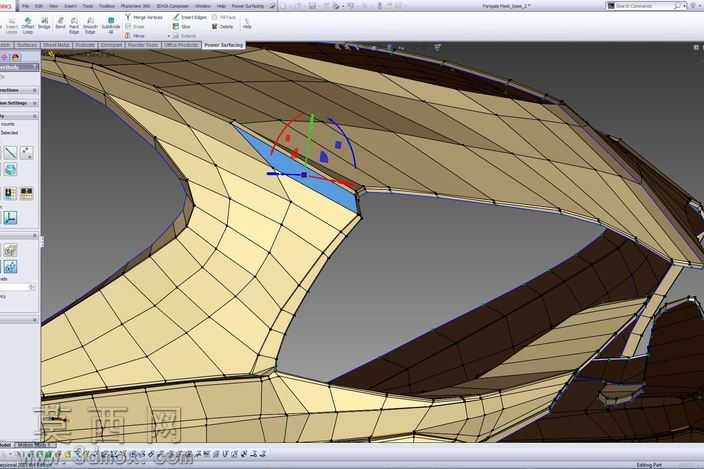

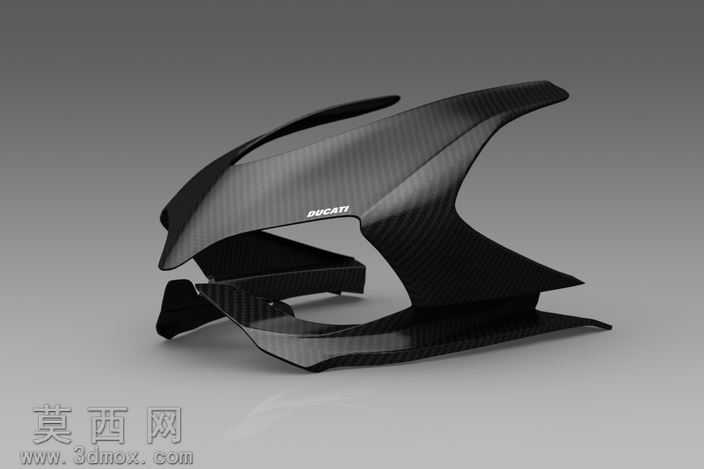

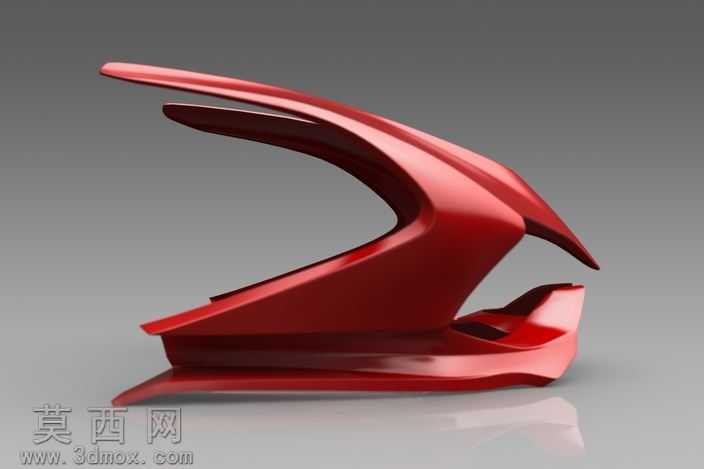

本作品为杜卡迪Panigale车型专属拖码的三维数字化设计方案，建模过程依托SolidWorks平台搭配nPower插件完成，采用多边形建模与A类曲面直接衔接的构建逻辑，精准还原高性能机车配件的空气动力学造型特征。建模阶段先以机车尾部安装点位的实测数据为基准，搭建拖码与车身连接的定位基准面，确定安装孔位的坐标参数与固定结构的尺寸边界，确保成品可直接匹配对应车型的安装位，无需二次调整适配。曲面构建环节从拖码的核心气动轮廓入手，先勾勒出上部导流翼片、中部主体承托结构、下部扰流底边的关键控制曲线，通过调整曲线的曲率参数，让整体造型顺着车身尾部的流线自然延伸，既保证翼片部分可在高速行驶时梳理尾部乱流、降低风阻系数，也让下部结构可引导气流避开后轮紊流区，兼顾造型美感与实用性能。材质表现上针对高性能机车常用的干碳纤维材质做了专项渲染调校，还原碳纤维斜纹编织的细腻纹理，调整材质的反光度与粗糙度参数，模拟出碳纤维部件经哑光清漆覆盖后的半哑光质感，边缘处做了薄型化的切面处理，还原真实碳纤维配件轻量化的视觉特征，部件表面预留的品牌标识位置也做了凹陷处理，可匹配后续的水转印或蚀刻片标识加装需求。结构设计上充分考虑拖码的实际使用场景，在与车身连接的安装位做了局部加厚处理，内部设置隐藏式的加强筋结构，在不破坏外观整体性的前提下提升部件的结构强度，避免高速行驶或长期震动下出现结构形变；各曲面之间做了G2连续的顺滑过渡，没有尖锐棱角与突兀折面，既降低行驶过程中的风噪，也让部件安装后与原车尾部线条融为一体。整个建模过程严格遵循机车改装配件的设计规范，所有曲面均经过曲率检测与拔模角度校验，既可以直接用于3D打印制作原型验证件，也可导出为通用STEP、IGES格式文件对接开模生产流程，为机车外观改装、空气动力学配件研发提供精准的数字化参考模型。
