1200W240V圆形辐射加热元件结构设计

　　这款圆形辐射加热元件，是面向民用小厨电、工业小型加热工位开发的电热转换部件，核心参数覆盖1200W额定功率、240V额定工作电压，整体盘体直径控制在165毫米，适配多数台式加热设备的内腔安装尺寸。从实际应用场景来看，这类加热盘既可以直接嵌入小型台式电陶炉、实验室恒温加热台作为核心发热源，也能作为工业小型热辐射工位的发热模块，搭配温控探头实现精准的面状辐射加热，相比传统管状加热元件，它的发热面均匀度更高，无局部过热盲区，适合对加热平面温度一致性有要求的工况。

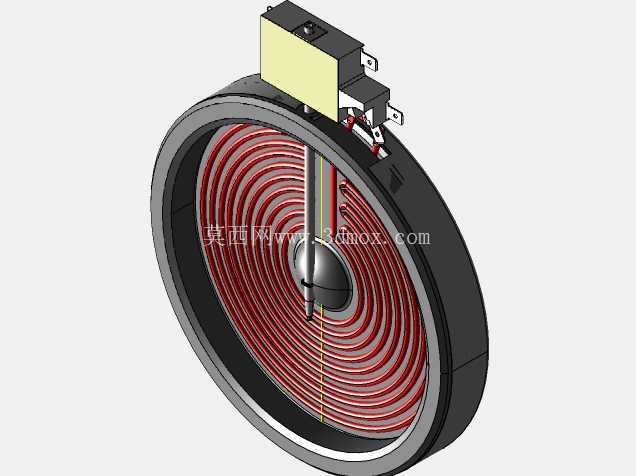

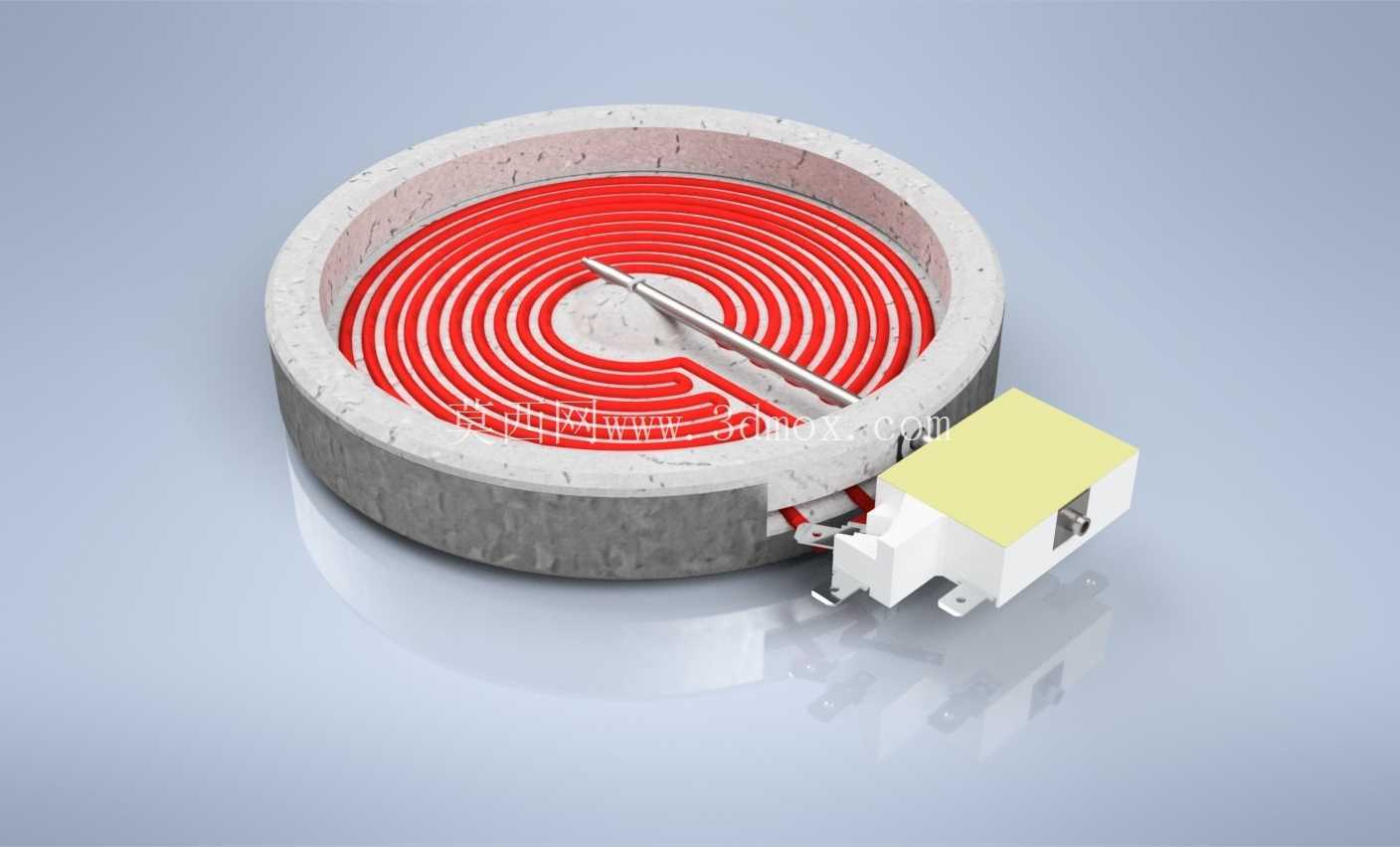

　　从结构设计思路上拆解，整个元件分为三个核心功能段：外层的耐高温绝缘基座、螺旋排布的合金发热带、侧边的接线固定端子。基座采用复合耐温材质压制而成，外圈做了加厚的围边结构，一方面可以约束发热带的安装位置，避免长期高温下发热带移位造成短路，另一方面围边高出发热面1.5毫米左右，能在加热面与被加热容器之间形成稳定的空气隔热层，减少热量向基座背部传导，提升热辐射的利用效率。基座底部做了平整的安装贴合面，预留了三个均匀分布的固定孔位，孔位中心距按照通用小功率加热盘的安装规范设定，不需要额外定制安装支架就能直接替换同规格的老式加热盘，降低设备改造成本。

　　发热带采用铁铬铝合金材质，以同心圆螺旋的方式排布在基座的内凹槽内，螺旋间距严格控制在2毫米，既保证了发热面的覆盖率达到90%以上，又预留了足够的热膨胀间隙，避免高温下发热带伸长变形造成相邻匝短路。发热带的起始端与末端都做了压接固定处理，直接连接到侧边的陶瓷接线端子上，接线端子采用插拔式结构设计，外部包裹耐高温陶瓷绝缘壳，端子的插片宽度为6.3毫米，适配行业通用的接插件规格，现场接线不需要焊接，直接插拔就能完成电气连接，大幅提升装配和后期维护的效率。接线端子的安装位置突出基座侧边12毫米，安装时可以直接嵌入设备壳体的预留槽内，端子背部自带固定卡扣，不需要额外打螺丝就能完成端子的定位，减少装配工序。

　　从安装边界来看，整个加热元件的总厚度为28毫米，其中基座主体厚度22毫米，接线端子突出高度6毫米，安装时需要在设备壳体上预留直径166毫米的安装孔，背部预留至少10毫米的散热空间，避免热量积聚在基座背部造成接线端温度过高。发热面的最高工作温度可以达到650摄氏度，适配玻璃、陶瓷、金属等多种材质的平底容器，辐射加热的方式不需要容器与发热面直接紧密接触，即使容器底部有轻微的不平整，也不会影响加热效率。在结构可靠性设计上，发热带的中心位置设置了一个金属固定压片，压片通过耐高温瓷钉固定在基座中心，将螺旋发热带的内圈端点牢牢压住，避免设备移动或者长期热胀冷缩造成发热带翘起，压片本身采用不锈钢材质，表面做了氧化处理，不会在高温下氧化脱落污染发热面。

　　在实际选型适配时，需要注意这款加热元件的额定电压为240V，接入220V市电时功率会略有下降，适合对加热速度要求不是极端严苛的场景，如果需要满功率运行，需要搭配对应的调压模块。元件的绝缘电阻在冷态下大于100兆欧，热态下大于2兆欧，满足家用和一般工业设备的电气安全要求，基座的耐温等级达到800摄氏度，即使出现干烧工况，也不会出现基座融化、开裂的问题，预留了足够的安全冗余。相比市面上同功率的加热盘，这款结构的发热带排布更密，中心区域的发热密度与外圈保持一致，不会出现中心温度低、外圈温度高的问题，加热直径160毫米以内的容器时，整个底部都能得到均匀的热辐射，有效减少容器内液体的对流温差，提升加热的均匀性。
