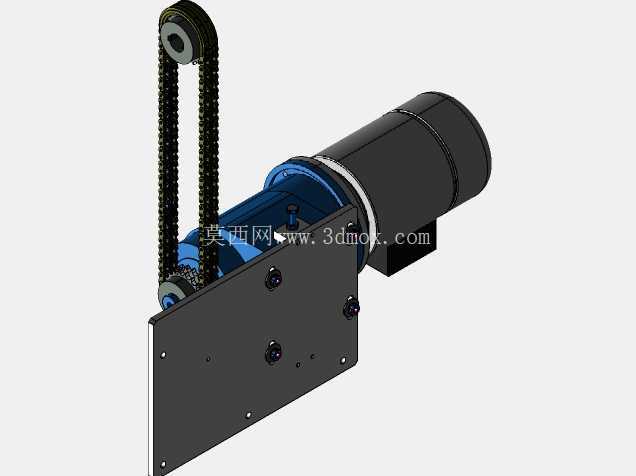

带链条齿轮传动的电机装配结构

项目分类:通用机械零部件 发布时间:2025-02-17 ID:935700
  • 带链条齿轮传动的电机装配结构
  • 带链条齿轮传动的电机装配结构

  这套带链条齿轮传动的电机装配结构,在轻工自动化生产线、小型物料输送设备、包装机械进给单元里的应用非常普遍,很多做非标设备的工程师在做动力端选型配套时,都会优先参考这类成熟的传动组合结构,毕竟链传动搭配齿轮减速的方案,在中低速、有一定冲击载荷的工况下,可靠性比纯带传动要高不少,维护成本也比精密行星减速方案低很多。从实际使用场景来看,这类结构常被用在流水线的动力辊筒驱动、小型提升机的动力输入、自动化专机的工位分度进给环节,能在环境有少量粉尘、润滑条件不算极致的车间环境里长期稳定运行,不需要频繁做精密维护。

  设计这套结构的时候,首先要考虑的是电机输出轴和链轮的配合公差,普通Y系列或者微型减速电机的输出轴一般是k6公差,配套的链轮内孔要选H7的配合精度,键槽的位置要严格对应输出轴的键宽,避免装配的时候出现过松导致的滚键问题。链轮和齿轮的啮合中心距是设计里的核心参数,不能只按理论节圆直径来算,要预留0.2%到0.4%的中心距余量,给链条磨损后的张紧调节留出空间,不然设备运行一段时间链条拉长后,很容易出现跳齿、脱链的问题。齿轮部分的设计要注意齿面硬度匹配,和电机轴直连的主动小齿轮一般选40Cr调质处理,齿面高频淬火到HRC45-50,从动大齿轮可以用45号钢正火处理,硬度控制在HB220-250,这样两个齿轮的硬度差能保证长期啮合的时候磨损均匀,不会出现小齿轮过度磨损提前失效的情况。

  安装边界上,电机的安装法兰要和安装基板的止口配合紧密,基板的平面度要控制在0.1mm以内,不然电机固定后输出轴会出现偏斜,导致链轮和链条的啮合面不对中,运行时会产生异常噪音,还会加速链条侧板和链轮齿侧的磨损。链条的张紧结构一般设计在从动侧,张紧轮的位置要调整到链条松边的中部,张紧力不能调得过大,不然会额外增加电机轴的径向载荷,时间长了会导致电机轴承过早损坏,一般张紧后用手下压链条,能有10到15mm的下压量是比较合适的状态。整个传动组件的外围要设计可拆卸的防护罩,防护罩和运动部件的间隙要留够15mm以上,既要防止车间里的杂物卷入传动链,也要避免运维人员误触转动部件,同时防护罩要预留观察窗,方便日常巡检的时候查看链条润滑和齿轮啮合的状态,不用每次检查都拆整个护罩。

  从功能特性来说,这套传动结构能把电机的高转速低扭矩输出,通过齿轮一级减速加链条传动的方式,转换成适配终端负载的低转速高扭矩输出,链传动本身有一定的缓冲吸震能力,能抵消负载端突然出现的小冲击,不会把冲击载荷直接传递到电机轴上,保护电机的绕组和轴承。润滑设计上,齿轮啮合面要预留润滑脂的加注空间,链条部分要适配稀油润滑或者固体润滑脂的使用场景,如果是用在食品加工类的车间,还要能兼容食品级润滑脂的使用要求,避免油污污染生产物料。走线部分的设计要注意,电机的动力线和编码器线(如果是伺服电机的话)要远离传动部件,走线槽要固定在安装基板的侧面,和运动部件的距离保持在20mm以上,防止线缆被卷入传动结构里造成短路或者设备停机。

  很多新手工程师在做这类结构建模的时候,容易忽略链轮的齿形和链条节距的匹配,比如用08B的链轮配08A的链条,看起来节距差不多,实际运行的时候会出现啮合卡顿、磨损过快的问题,建模的时候要严格对应链条的国标参数,把滚子直径、内节内宽、齿顶圆直径这些参数都核对准确,不能只凭大概尺寸画外形。还有齿轮的侧隙设计,不能把两个齿轮的啮合做成零间隙,常温下运行的工况要留0.05到0.1mm的齿侧间隙,要是设备用在温度变化比较大的车间,还要根据材料的热膨胀系数适当加大侧隙,避免温度升高后齿轮出现卡滞咬死的问题。安装孔的设计要做成长条可调孔,方便装配的时候调整电机的位置,来适配链条的张紧需求,长条孔的长度要比安装螺栓直径大4到6mm,调节范围足够覆盖链条使用周期内的拉长量,减少后期维护的调整难度。
