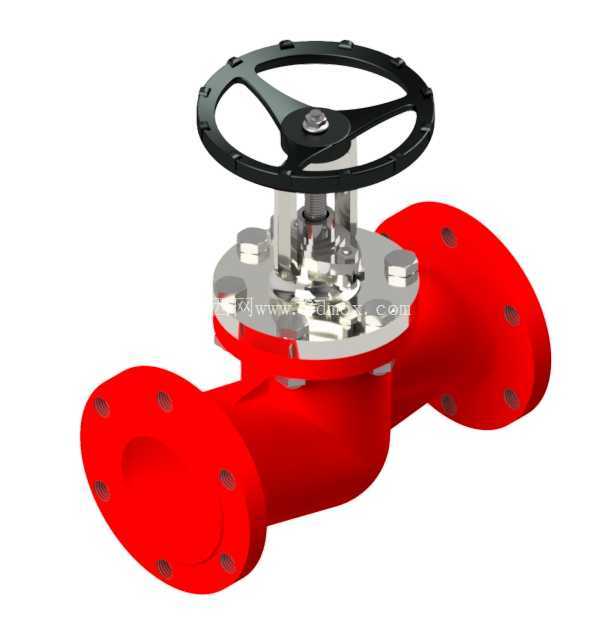

法兰连接手动截止式工业控制阀

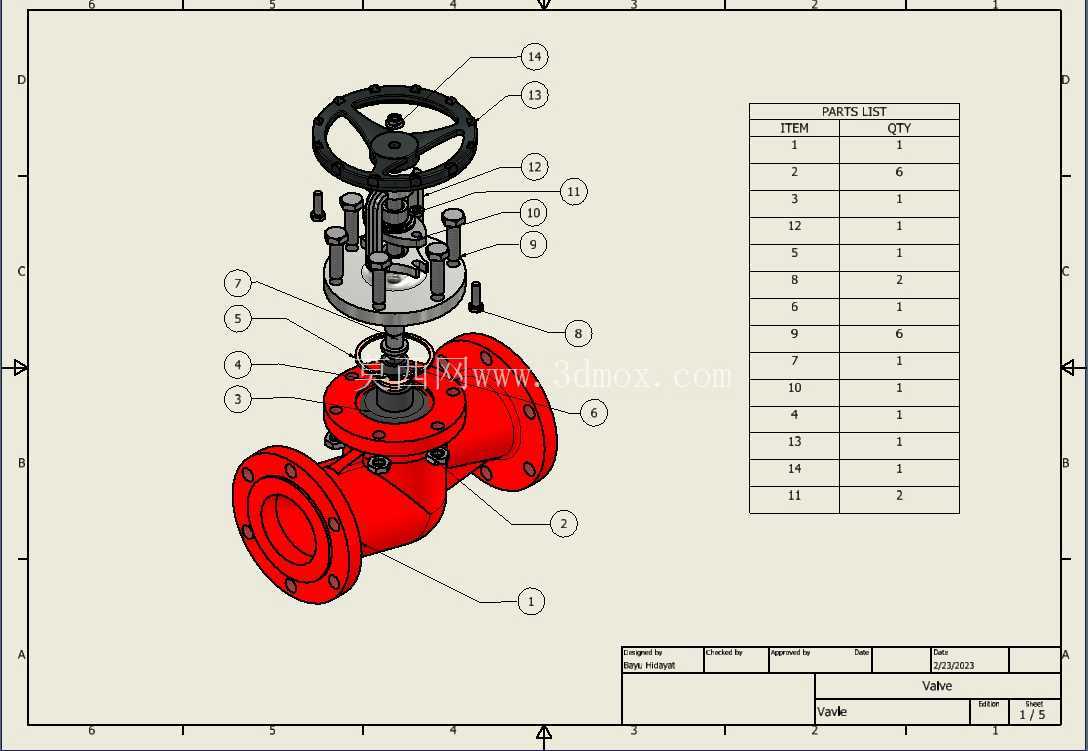

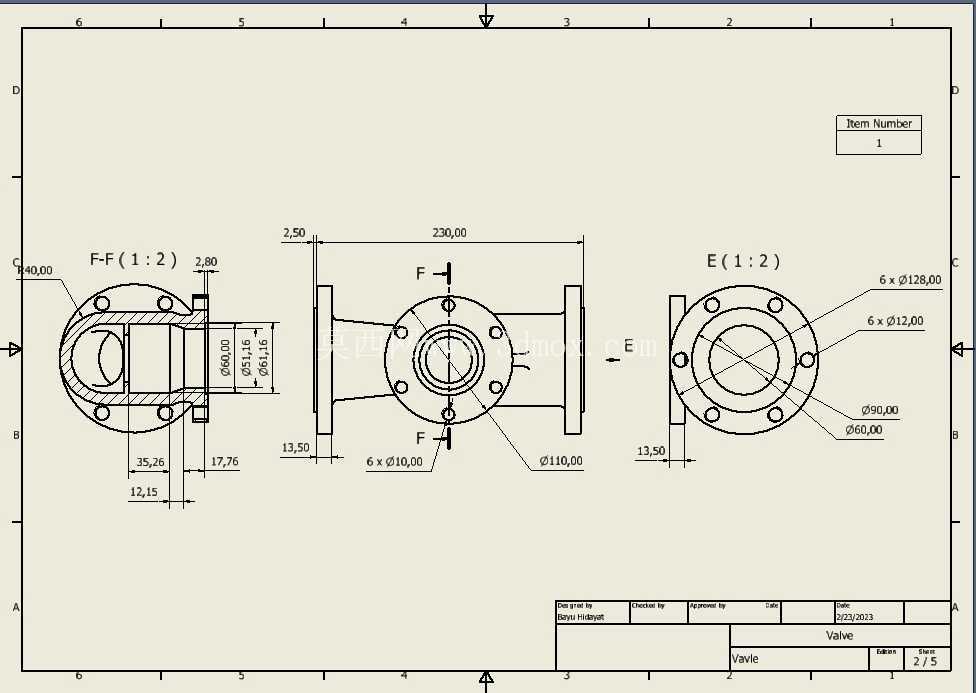

　　这款手动法兰连接的截止类控制阀，主要面向工业流体输送管路的截断控制场景，在油气输送、给排水、化工介质输送、暖通循环等管路系统中都有广泛应用，核心作用是通过手动操作实现管路内介质的通断控制，相比闸阀具备更可靠的密封性能，适合需要频繁启闭或者对截断密封性要求较高的管路节点。从结构设计来看，整体采用直通式流道布局，阀体两端为标准法兰连接结构，法兰端面预留均匀分布的螺栓通孔，安装时可直接与同压力等级的管路法兰对接，通过螺栓紧固配合密封垫片即可完成安装固定，安装边界需要预留手轮操作空间，手轮顶部距离阀体中心的高度要满足手动操作的握持空间需求，两侧法兰对接面的同轴度公差在设计时控制在0.1mm以内，避免安装后出现管路应力集中导致的密封面泄漏。

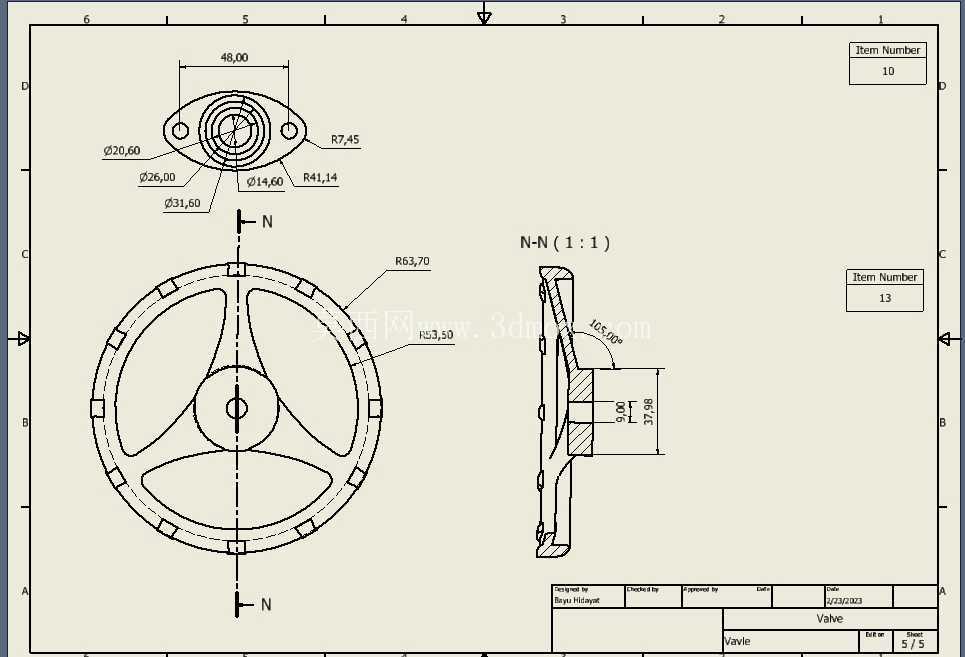

　　手轮采用三辐条轮式结构，轮缘做圆弧过渡处理，操作时握持受力均匀，通过阀杆的螺旋传动将手轮的旋转运动转化为阀瓣的直线升降运动，实现阀瓣与阀座密封面的贴合与分离，阀杆部位设置填料密封结构，可在阀杆升降过程中阻止介质从阀杆配合间隙向外渗漏，中法兰部位采用螺栓紧固的密封结构，将阀盖与阀体牢牢连接，密封面处可根据介质特性选配金属缠绕垫或者橡胶密封垫。设计过程中优先考虑了操作力矩的合理性，通过优化阀杆螺纹的导程与阀瓣的受力面积，让公称通径规格下的手动操作力控制在单人可轻松操作的范围内，无需额外加装助力机构即可完成全行程启闭。

　　阀体流道做了平滑过渡处理，减少介质在阀腔内的涡流阻力，降低管路运行过程中的压力损失，阀瓣密封面采用堆焊硬质合金的设计思路，可耐受介质中少量固体颗粒的冲刷，延长密封副的使用寿命，避免长期使用后出现密封面磨损导致的内漏问题。在实际选型应用中，这类阀门需要根据管路的公称压力、介质温度、介质腐蚀特性匹配对应的阀体材质与密封件材质，常温清水管路可采用铸铁阀体配合橡胶密封，油气类介质则需要采用铸钢阀体配合耐油密封垫，高温介质场景还需要对填料部位做耐高温处理。

　　安装时需要注意介质流向与阀体上标注的流向标识一致，避免反向安装导致阀瓣长期受介质冲击影响密封性能，同时手轮方向要预留足够的操作空间，避免被周边管路或者设备构件遮挡，导致日常操作或者维护时无法顺利转动手轮。日常维护过程中，可定期对阀杆部位的填料压盖螺栓进行紧固，补偿填料磨损带来的密封间隙，当出现阀杆升降卡滞时，可对阀杆螺纹部位涂抹润滑脂，降低操作摩擦力，延长传动部件的使用寿命。
