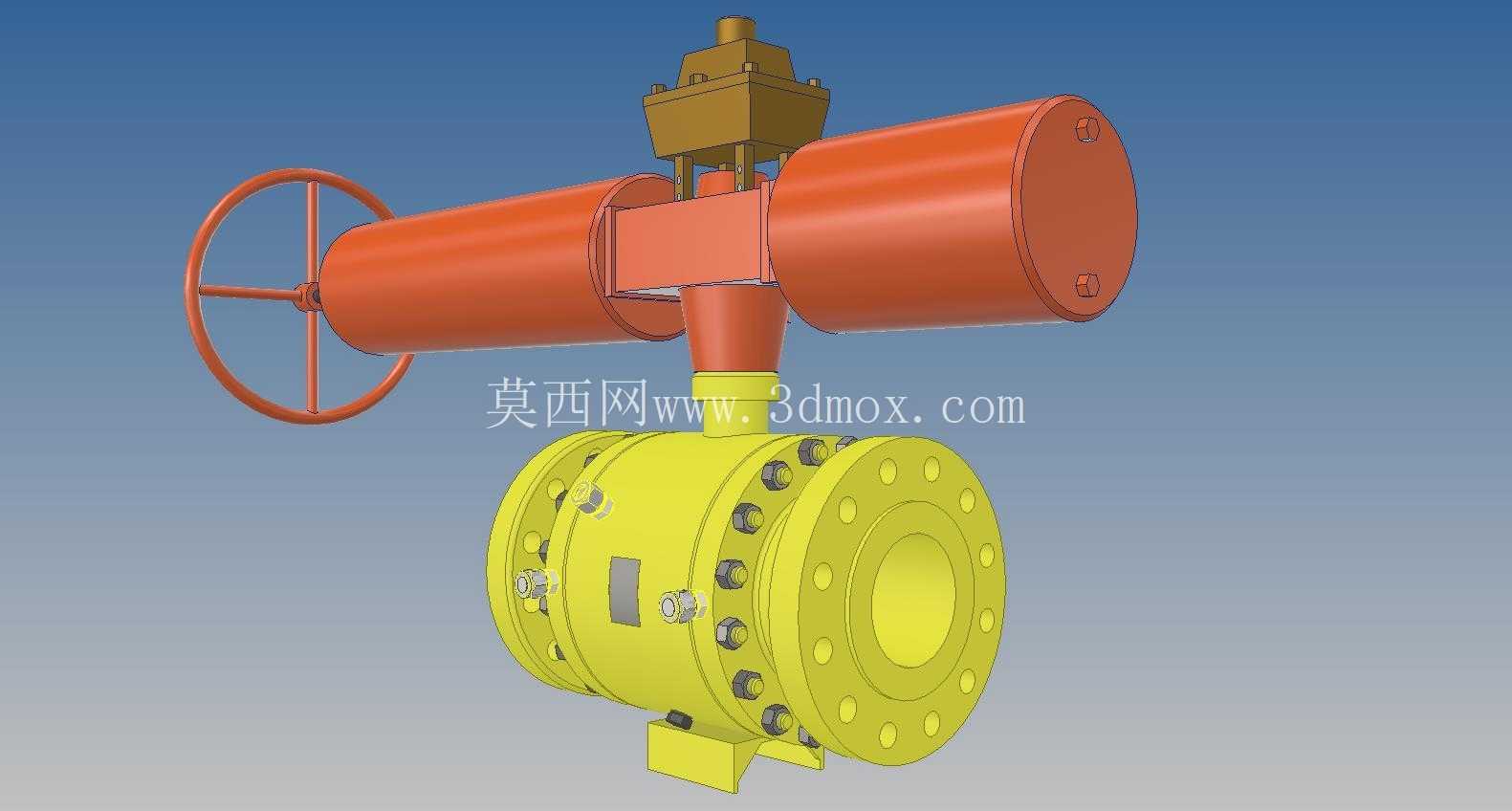

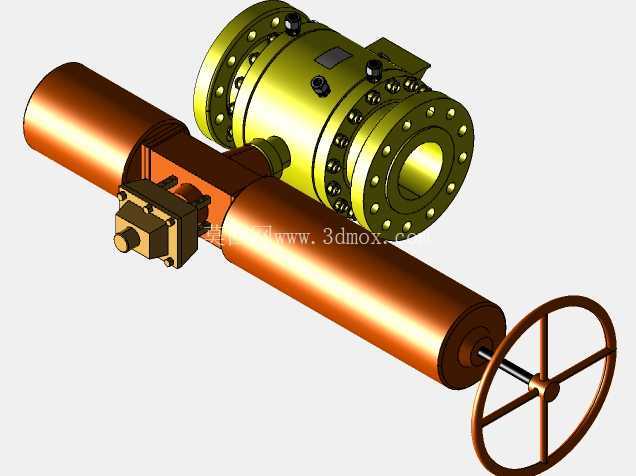

带气动执行机构的600磅级6寸固定式球阀

　　在油气长输管线、化工介质输送、高压工艺管网这类对截断响应速度、密封可靠性有严苛要求的工况里，这类带气动执行器的固定式球阀是核心管路控制部件，和普通浮动球阀不同，Trunnion结构的固定球设计专门应对高压大口径场景，6寸公称通径搭配600磅级压力等级，适配多数高压工业流体输送场景，不管是成品油、天然气还是带少量颗粒的工艺介质，都能实现稳定的通断控制。

　　从结构设计逻辑来看，球体上下两端设置固定枢轴，介质压力作用在球体上的载荷会直接传递给上下阀座枢轴，不会把全部推力压到出口侧阀座上，这就解决了大口径高压工况下浮动球阀启闭扭矩过大、阀座易压溃磨损的问题，哪怕是长期带压静置后再操作，也不会出现球体抱死、扭矩陡增的情况。配套的气动执行器采用双气缸拨叉式结构，相比齿轮齿条式执行器，拨叉结构在启闭行程两端输出扭矩更大，刚好匹配球阀启闭初始阶段需要克服密封面静摩擦力、末端需要足够密封比压的扭矩特性，气源压力稳定在常规工业气源0.4-0.6MPa区间就能可靠驱动，不需要额外配置大规格气缸就能满足高压下的启闭力矩需求。执行器侧部附带的手轮机构是应急操作冗余设计，当厂区气源中断、电磁阀故障或者检修调试时，可以直接切换到手轮模式手动启闭阀门，不需要额外拆卸执行机构，也不会因为气源故障导致管路失控。

　　安装边界上，阀门两端采用标准凸面法兰连接，法兰螺栓孔的分布、密封面尺寸完全匹配对应压力等级的法兰标准，现场安装时不需要额外加工过渡连接件，只要配对法兰、缠绕式垫片和对应等级的螺栓紧固件就能完成对接，安装时要注意保证两端法兰同轴度偏差控制在允许范围内，避免额外的管道应力附加到阀体上导致阀座变形泄漏。阀体中法兰采用螺栓紧固结构，中腔设置密封垫片，长期使用后如果出现中缝泄漏，可以均匀紧固中法兰螺栓或者更换密封垫片解决，不需要整体更换阀门。阀体上设置的泄压、排污接口可以在检修时排出中腔积存的介质，避免带压拆检出现安全风险。

　　流道设计上采用全通径结构，阀门全开时球体通道和管道内径完全一致，介质流经阀门时几乎没有压损，也不会在阀腔内部形成介质滞留区，既适合长距离输送管线降低泵送能耗，也适合需要通球扫线的油气输送场景，清管器可以顺利通过阀门不会出现卡滞。密封结构采用软硬复合密封设计，金属密封面提供基础的承压抗冲刷能力，软密封层保证零泄漏等级，哪怕是频繁启闭或者介质带少量固体杂质，也能保持长期密封可靠性，不会因为密封面冲刷出现内漏。

　　建模过程中严格遵循实际产品的装配逻辑，所有螺栓孔位置、执行器和阀体的连接支架尺寸、手轮操作空间都按照实际安装尺寸还原，做管路布局设计时可以直接调用模型核对安装空间，比如执行器上方需要预留足够的气源管路接线、维护操作空间，手轮侧要留出至少能容纳操作人员手动操作的回转空间，避免现场安装后出现操作干涉、维护空间不足的问题。模型的装配层级完全还原实际产品的装配顺序，从阀体、球体、阀座、阀杆、支架到执行器、手轮机构的配合关系都和实物一致，做结构校核、装配模拟时可以直接拆分部件检查配合间隙，比如阀杆和填料函的配合公差、执行器输出轴和阀杆的连接配合、球体和阀座的密封面接触范围都做了准确还原，能直接用于管路系统的虚拟装配验证，提前排查安装干涉、操作空间不足这类现场常见问题。
