TO-3P直插式三引脚功率半导体封装结构

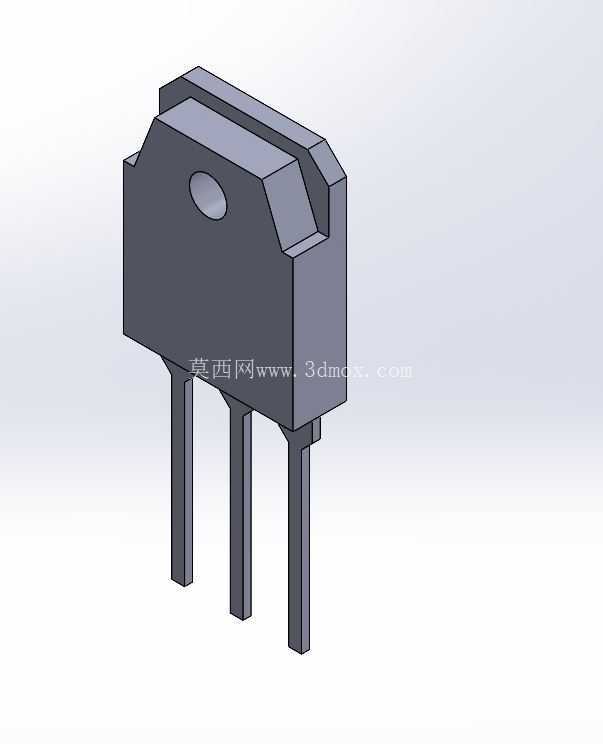

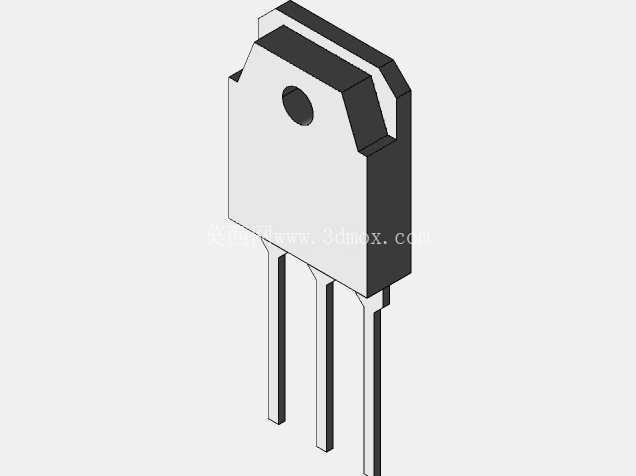

　　在工业控制板卡、开关电源、音频功率放大、电机驱动等电路设计场景中，功率半导体器件的封装选型直接决定了整机的散热可靠性、生产装配效率与长期运行稳定性，TO-3P作为经典的直插式三引脚功率封装，至今仍是中小功率段分立器件的主流封装选项之一。这类封装的核心设计逻辑围绕功率器件的散热需求展开，封装主体采用导热性能优异的金属基材搭配绝缘塑封结构，背面预留的圆形安装孔是整个封装的安装定位核心，设计时需要匹配M3规格的固定螺丝，安装时需在封装背面与散热片之间填充对应厚度的导热绝缘衬垫，既要保证热阻尽可能低，又要避免器件金属散热面与散热片直接导通造成电路短路。

　　从引脚布局来看，三根平行直插引脚采用等间距排布，引脚伸出长度适配常规2.0mm厚度的PCB板波峰焊工艺要求，引脚宽度与厚度经过载流能力校核，可承载10A以内的持续工作电流，引脚根部做了应力释放结构设计，避免生产装配过程中引脚受外力弯折时造成封装内部键合点脱落，这一点在手工补焊、返修作业场景中尤为重要，很多早期封装没有做应力缓冲，返修时很容易因为引脚受力导致器件内部开路失效。封装本体的塑封部分采用耐高温环氧树脂材料，可承受260℃的波峰焊温度冲击，不会出现塑封层开裂、鼓包的问题，本体侧面的切角结构是引脚极性识别的物理标识，生产线上的操作人员无需查看丝印即可快速判断引脚排列顺序，有效降低插件工序的错装概率。

　　在进行PCB封装设计时，需要严格把控引脚焊盘的孔径与间距，焊盘孔径设置为1.0mm时既能保证引脚顺利插入，又能避免波峰焊时出现透锡不良的问题，焊盘之间的间距需要满足安规爬电距离要求，在220V交流输入的开关电源场景中，引脚之间的爬电距离需要不小于2.5mm，避免高压工况下出现沿面放电。散热片的选型匹配也需要结合器件的实际耗散功率计算，当器件持续耗散功率在10W以内时，采用自然冷却的铝制散热片即可满足结温要求，若耗散功率超过15W，则需要考虑增加风冷或者采用更高导热系数的散热基材，安装螺丝的锁紧扭矩需要控制在0.5N·m左右，扭矩过大会造成封装本体开裂，扭矩过小则会导致接触热阻升高，影响散热效果。很多刚入行的结构工程师在做电源类产品布局时，容易忽略TO-3P封装器件与周边元件的安全距离，将高压滤波电容布置在距离器件引脚过近的位置，不仅会造成生产装配时的干涉，还会因为器件工作时的高温传导加速电容电解液老化，缩短整机使用寿命，合理的布局应该将TO-3P封装的器件布置在PCB板的边缘靠近散热风道的位置，保证散热气流可以直接流过散热片表面，同时器件与周边电解电容、塑胶类元件的距离不小于5mm，避免热辐射造成周边元件提前失效。

　　另外，封装本体的厚度方向尺寸也需要纳入结构干涉校核范围，很多塑壳类电源产品的外壳内部空间紧凑，若未提前核算散热片加装后的总厚度，很容易出现外壳装配时顶到器件散热片的问题，轻则造成装配间隙不均，重则导致散热片受力挤压器件引脚造成虚焊脱落。这类封装的三维建模过程中，需要重点还原引脚的倒角、安装孔的沉台结构、本体侧面的极性标识切角，这些细节看似不影响整体外观，却直接决定了后续结构干涉检查、PCB装配仿真的准确性，若建模时忽略了引脚根部的应力过渡圆弧，在做装配应力仿真时就会出现应力集中点的计算偏差，无法准确评估器件在振动工况下的引脚疲劳寿命。在汽车电子的低压驱动场景中，TO-3P封装的MOSFET器件还需要满足振动工况下的可靠性要求，建模时需要准确还原引脚的伸出长度与弯折半径，方便后续进行引脚的抗振动疲劳校核，避免车辆长期行驶过程中引脚出现共振断裂的问题。
