家用壁挂式燃气热水供应设备结构设计

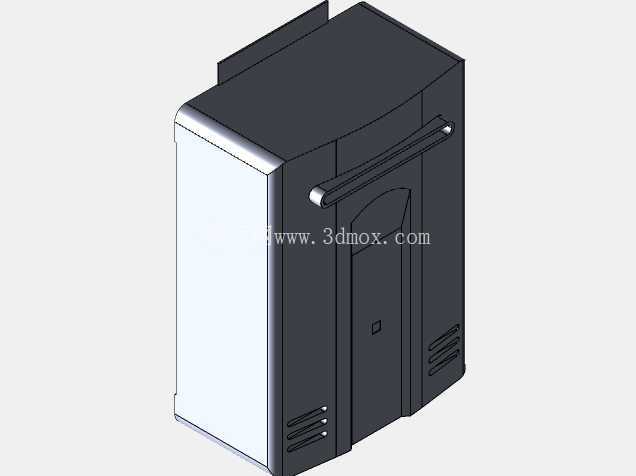

　　做家用厨卫设备结构设计快十二年，经手的燃气类供热水设备模型少说有四十多套，这次拿到的壁挂式机型结构，第一眼就注意到它的安装边界控制做得很扎实。先从实际应用场景说，这类设备主要适配普通平层住宅、小户型公寓的厨卫空间安装，多数用户会选择把设备挂在厨房非承重墙面或者生活阳台侧墙，既要避开燃气表、水电管线的预埋位置，还要预留出后期检修的操作空间，所以外形尺寸的控制直接决定了用户的安装可选范围。这个模型的整体轮廓做了窄体化处理，正面宽度控制在常规橱柜侧板的适配区间内，厚度方向没有突出过多，不会占用过道的通行空间，顶部预留的烟管接口位置做了居中偏侧的调整，适配多数住宅预留的排烟孔位置，不用额外在墙面二次开孔，能减少安装时的墙体破坏。

　　从设备实际用途来看，这类机型主要承担家庭日常的生活热水供应，覆盖厨房洗菜、卫浴洗漱、淋浴等多个用水点的恒温供水需求，和传统储水式电热水器相比，它即开即热的特性不需要提前储水预热，也不会出现储水箱长期存水滋生水垢的问题，内部的流道设计做了分段式加热结构，能根据进水流量自动调整燃烧功率，避免夏天出水过烫、冬天水温不够的常见问题。模型里把进出水口、燃气接口的位置都统一设置在设备底部，间距符合家用燃气具的安装规范，水电管线排布的时候不会出现交叉干涉，安装师傅接管线的时候不用额外弯折管路，能减少接口处的漏水漏气隐患。

　　说到产品功能特性，这个模型的外壳结构做了分层设计，前面板是可拆卸的卡扣式结构，不需要完全拆下整机就能打开面板检修内部的燃烧器、控制主板部件，日常清理进水口的过滤装置也很方便。侧面预留的通风槽做了下倾式的格栅设计，既能保证燃烧时的空气进量，又能避免外部的灰尘、溅水直接进入设备内部，延长内部电子元件的使用寿命。正面的操作区域做了内凹式的布局，不会因为日常磕碰损坏操作按键，门把手样式的前置装饰条其实是面板的开启扣手，一体化的设计没有突出的棱角，家里有小孩跑动的时候也不会出现磕碰受伤的问题。

　　再讲设计思路，做这类家用燃气设备的三维建模，首先要把安全边界放在第一位，内部燃烧腔和外壳之间的隔热层间隙必须留足，避免外壳温度过高引发墙面饰面变形甚至安全隐患，模型里的隔热间隙尺寸完全符合家用燃气快速热水器的安全规范要求。其次是安装的适配性，背部的挂架孔位做了上下可调的长圆孔设计，就算墙面打孔的时候有几毫米的位置偏差，也能顺利挂装到位，不用重新打孔破坏墙面。底部的接口位置距离墙面的预留尺寸做了精准控制，接完波纹水管和燃气管之后，管线不会过度弯折，也不会突出设备底部太多影响美观。

　　最后说外形尺寸与安装边界的细节，设备整体高度适配常规住宅厨房的吊顶下沿高度，挂装之后顶部距离吊顶预留的烟管安装空间足够，不会出现烟管弯折影响排烟的问题。设备左右两侧预留的检修间隙控制在合理范围，不需要留过大的空隙浪费墙面空间，就算是旁边做了橱柜包边，也能顺利打开面板做检修。设备底部距离地面的高度也符合日常操作的人体工学，站着操作按键不需要抬手或者弯腰，日常观察设备运行状态也很方便。做这类模型的时候，不能只盯着外观的曲面顺滑度，更要把实际安装、使用、检修全流程的细节都考虑进去，不然建出来的模型看着好看，实际落地生产的时候就会出现各种安装适配问题，给后续的生产、安装环节带来不必要的麻烦。
