径向直叶片涡轮叶轮结构三维设计

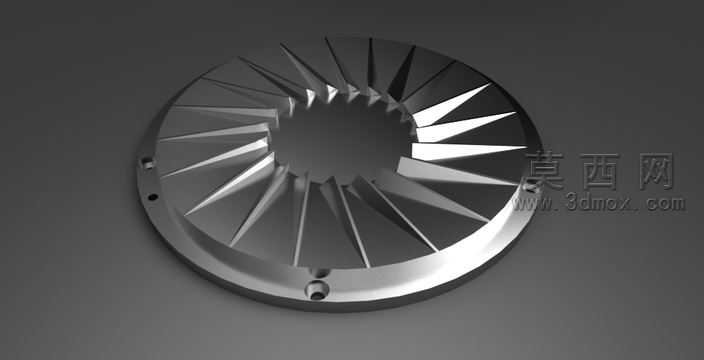

本作品为径向直叶片式涡轮叶轮的三维参数化设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先以旋转凸台特征生成带中心安装孔的轮盘基体，轮盘外缘设置三处均匀分布的定位安装孔与一处定位销孔，用于叶轮与传动轴系的精准装配定位，保证运转过程中的同轴度要求。叶片部分采用阵列特征完成均布排布，单叶片为变截面直叶片构型，从轮盘中心轮毂处向外缘轮边平滑延伸，叶片型面采用放样凸台特征生成，保证叶片前缘与后缘的流线过渡，减少流体流经叶道时的流动损失，叶片与轮盘衔接处做圆角过渡处理，避免应力集中提升结构强度。建模过程中对叶片的安装角、叶道宽度、轮盘厚度等关键参数做关联约束，可通过修改全局参数快速调整叶轮整体尺寸，适配不同工况的性能需求。渲染阶段采用金属磨砂材质赋予轮盘与叶片，模拟不锈钢或铝合金精密铸造后的金属质感，场景采用三点布光方案，主光源从斜上方45度投射，突出叶片的棱线结构与金属反光特性，辅光源补亮暗部细节避免阴影过死，背景采用深灰色哑光背景突出金属零件的轮廓质感，渲染输出的效果图清晰展现了叶轮的整体结构、叶片排布规律与安装定位特征。设计过程中重点考量了叶轮的结构合理性，叶片与轮盘为一体化结构设计，适配精密铸造或五轴铣削加工工艺，叶片的数量与排布角度经过优化，既保证流体做功效率，又兼顾结构的动平衡性能，轮盘上的安装孔位置经过同轴度校验，确保装配后运转平稳，整体模型特征树清晰，无冗余特征，所有几何约束完整，可直接导入仿真软件进行流体动力学分析或结构强度校核，也可用于后续的工程图生成与数控加工编程。
