手动操作式接线工装设备三维结构设计

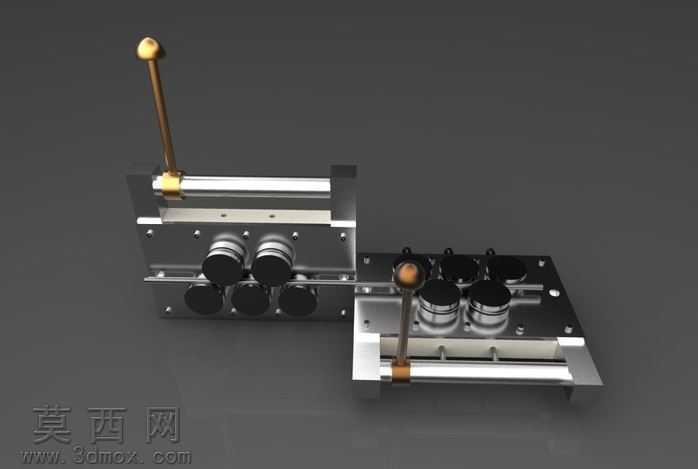

本作品为手动操作式接线工装的三维设计成果，采用SolidWorks完成全参数化建模，整体建模过程遵循机械加工装配的工艺逻辑，对每一个零部件都进行了精准的尺寸约束与几何定义，确保各部件间的装配公差符合实际生产要求。模型整体采用模块化拆分设计，分为左右两个对称的操作工位单元，每个单元都配置了独立的手动操纵杆、多组滚轮定位组件、滑动导向基座以及工件承载平台，各模块之间通过标准紧固件完成装配约束，完整还原了实体设备的装配层级关系。在材质与渲染表现上，模型针对不同零部件的实际材质属性做了区分设置：设备的金属基座、滑动导轨、滚轮支架采用拉丝不锈钢材质，调整了金属粗糙度与反射参数，还原金属加工件的哑光金属质感；操纵杆的握持端设置了黄铜材质的球形握柄，赋予暖金色金属材质并添加轻微的做旧质感，区分操作部件与结构部件；滚轮组件采用黑色硬质橡胶材质，设置合适的漫反射与低反光参数，模拟橡胶件的表面质感；滑动光轴采用抛光镀铬材质，增强表面反射效果，突出导向部件的光滑特性。结构设计上，该接线工装通过手动扳动操纵杆带动滑动基座沿直线导轨做往复运动，基座上排布的多组上下对位滚轮可实现对接线线材的压紧、定位与导向，左右工位可同步或独立完成接线作业的对位、压合工序，整体结构无冗余部件，手动操作的力传递路径清晰，通过杠杆结构降低操作力度，提升接线作业的对位精度与加工效率。设计过程中优先考虑了工装的实用性与加工可行性，所有零部件均采用常见的机加工、标准件采购工艺即可完成制作，未设置复杂的异形曲面结构，在保证功能实现的前提下尽可能降低加工成本；同时对操作部件的位置做了人机工程优化，操纵杆的高度与扳动行程符合人工操作的舒适范围，避免长时间操作产生疲劳。渲染阶段采用了工作室均匀布光方案，通过主光源、辅助光源与轮廓光的搭配，清晰展现设备的结构层次与不同部件的材质差异，阴影设置柔和自然，完整呈现出工装设备的真实外观形态与结构细节，可直接用于工装方案展示、加工工艺参考以及作业原理演示等场景。
