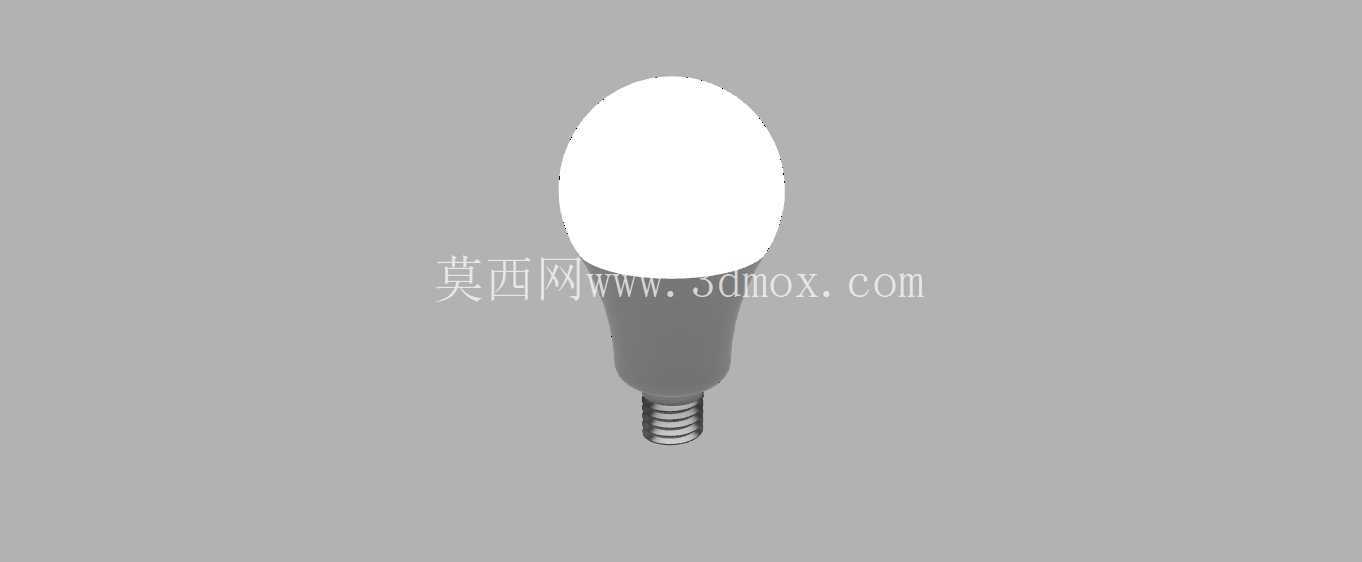

非磨砂款LED照明灯泡结构设计

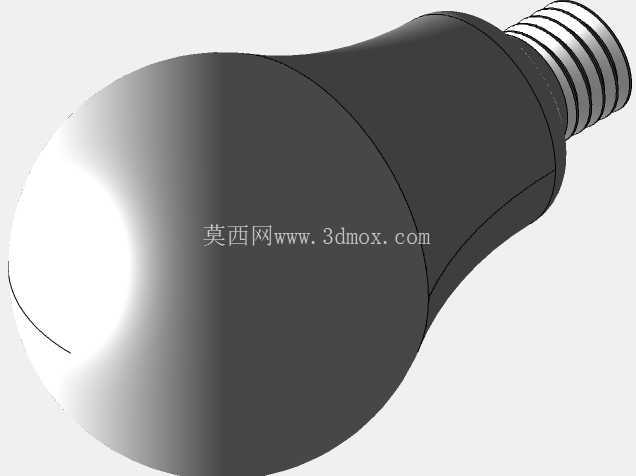

　　日常做照明配套结构设计时，这类非磨砂LED灯泡的三维建模是很常见的需求，很多商用展柜、家用辅助照明、工业设备局部照明的场景都会用到这类光源，区别于磨砂罩漫反射的柔光效果，非磨砂的透明罩款透光率更高，适合需要集中照度、对光线指向性有一定要求的安装位置，比如设备操作工位的局部补光、展柜内重点展品的定向照明，还有楼道应急照明的点位光源。建模的时候首先要卡准安装边界，灯头部分采用标准E27螺口结构，这部分的尺寸公差必须严格匹配通用灯座的安装要求，螺牙的牙距、牙高、收尾的绝缘段尺寸都要和通用五金件的标准参数对齐，不然做出来的模型拿去做装配验证的时候会出现拧入不顺、接触不良的问题，很多新手建模容易忽略螺口根部的绝缘台阶尺寸，实际装配时这个台阶是用来限位的，避免灯头拧入过深触碰灯座内部的导电触点造成短路。灯体的散热部分是这类LED灯泡设计的核心，模型里的散热壳体采用锥台过渡结构，从螺口位置向上逐渐收窄衔接发光泡壳，这个结构不是单纯为了外观好看，锥面的倾斜角度是结合散热面积和安装干涉边界算出来的，相邻灯泡并排安装的时候，这个锥度能避免灯体之间互相遮挡，同时壳体表面的散热筋（如果是塑包铝结构的话就是壳体的壁厚梯度）要匹配LED光源的热耗散需求，保证工作时结温在合理区间，延长光源使用寿命。

　　泡壳部分采用椭球拉伸造型，区别于传统球形泡壳，这种拉长的椭球形能让LED灯珠的光线在泡壳内部形成更均匀的折射，非磨砂的透明材质不会过度损耗光通量，建模时要注意泡壳和散热壳体衔接处的止口结构，这个位置是打胶装配的配合面，止口的深度、配合间隙要预留粘胶层的厚度，不然实际生产装配时会出现溢胶或者配合松动的问题。从安装场景来看，这类灯泡的整体长度要控制在通用灯罩的容纳尺寸内，很多嵌入式筒灯、壁灯的内部空间有限，建模时要把最大外径、总长度的边界卡准，避免替换安装时出现灯罩盖不上的情况。

　　做结构验证的时候，还要考虑内部驱动电源的容纳空间，灯体锥台部分的内部空腔要能放下恒流驱动板，同时预留走线的空间，螺口部分的两个导电触点和驱动板的接线位置要做避让，不能出现装配时线材被挤压破皮的风险。和磨砂款灯泡不同，非磨砂款的泡壳内壁不需要做蚀纹处理，建模时泡壳的曲面曲率要连续顺滑，不能出现局部的凹凸折面，不然光线穿过的时候会形成不规则的光斑，影响照明效果，实际渲染验证的时候可以通过光线追踪模拟光线路径，检查曲面的光顺度，确保出光均匀没有杂斑。

　　另外在做装配干涉检查的时候，要模拟灯头拧入灯座的全行程，确认螺口部分和灯座的配合没有卡滞，泡壳部分在最大拧入深度时不会和灯座的面环发生碰撞，很多现场安装出现的装不上问题，都是建模时没考虑螺口拧入的行程余量，总长度算的是自然放置的尺寸，没算拧入后深入灯座的部分，导致装上之后灯泡突出灯罩太多影响美观。这类模型在做配套设计的时候，还可以根据不同的功率需求调整散热壳体的长度，功率越大的型号散热壳体越长，泡壳的尺寸也可以对应调整，但螺口部分的安装尺寸必须保持通用标准，保证互换性，这也是照明配件类产品设计的核心要求，就是通用接口的兼容性，不管外形怎么调整，和标准灯座配合的部分必须严格遵循通用尺寸规范，才能适配市面上绝大多数的灯座安装需求，不用额外做转接配件，降低现场安装的成本和复杂度。
