双电源自动切换开关ATS结构设计

　　在低压配电系统的末端供电场景里，尤其是对供电连续性有硬性要求的小型负载场景，比如街边商铺的监控供电、小型机房的网络设备、家用应急照明回路这类场景，双电源自动切换开关是保障供电不中断的核心低压元件，本次呈现的这款2极双电源自动切换装置，就是针对110V与220V交流供电场景设计的主备电源切换部件。从实际工程应用的角度看，这类开关的核心作用是在主供电回路出现失压、欠压、断相等故障时，自动将负载回路切换到备用供电侧，整个切换过程不需要人工介入，能最大程度缩短负载的断电时长，避免因供电中断造成的设备停运、数据丢失等问题。

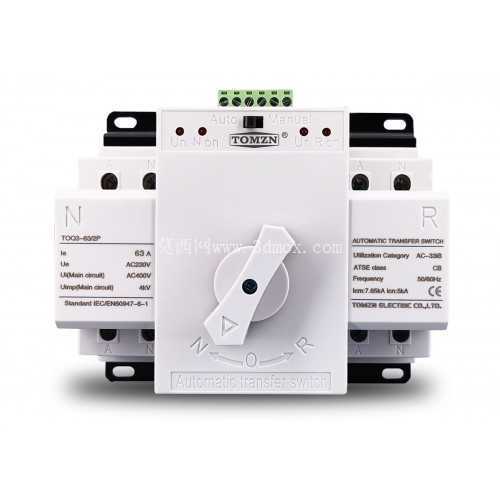

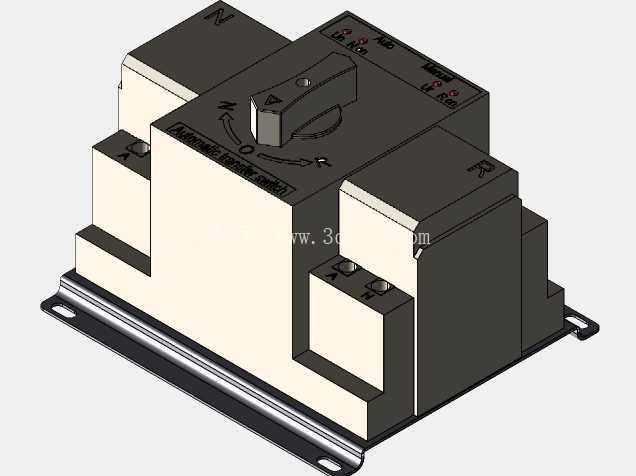

　　从结构设计的思路来看，这款开关采用了模块化的拼接式结构，主体操作机构位于中间位置，左右两侧分别对应主电源与备用电源的进线接线端，每极都配置了独立的静触头与动触头组件，操作旋钮直接联动内部的触头传动机构，旋钮上的标识清晰对应N（正常主电源）、O（断开位）、R（备用电源）三个工位，手动操作时可以清晰感知工位的到位反馈，避免出现虚接、半合位的故障状态。顶部预留的二次接线端子排，是用来接入外部的信号控制线路，可实现远程状态反馈或者外接手动控制按钮，满足不同场景的安装接线需求。

　　在安装边界的设计上，这款开关采用了标准的35mm导轨安装结构，背部的卡扣可以直接卡装在常规的低压配电导轨上，不需要额外打孔固定，适配市面上绝大多数的明装配电箱、小型动力柜的安装空间。整体外形的宽度按照2极开关的模数设计，占用的配电箱内空间和同规格的2P微型断路器接近，不会额外占用过多的柜内安装位，接线端的螺丝采用了压线式结构，可适配10平方及以下的铜芯导线，接线时不需要额外压接接线端子，直接将剥好的线芯插入接线孔拧紧螺丝即可，能有效降低现场施工的接线难度。

　　从功能特性的细节来看，这款开关的触头组件采用了银合金触点材质，在带载切换的过程中可以有效降低触头拉弧造成的烧蚀，延长开关的实际使用寿命，外壳采用了阻燃级的工程塑料材质，满足低压电器的阻燃等级要求，即使内部出现触头拉弧的情况，也不会引燃外壳造成火情蔓延。开关的自动切换逻辑设置了合理的延时时间，避免主电源侧出现瞬时电压波动时造成不必要的切换动作，减少开关的动作频次，同时也能避免主备电源短时间并列供电的风险。手动操作模式下，开关的操作力设计在合理范围内，运维人员不需要借助额外工具就可以完成手动切换操作，操作旋钮的尺寸足够大，戴绝缘手套操作时也能准确施力，不会出现打滑的情况。

　　在实际选型适配的时候，这款2极的开关主要针对单相交流供电的负载场景，主备电源可以分别接入市电与小型UPS输出、或者两路不同来源的市电回路，切换过程中会先断开故障侧电源再闭合备用侧电源，严格保证两回路不会出现并联状态，避免两路电源并列造成的短路故障。开关本体上的状态指示灯可以直观显示当前的供电工位，运维人员在巡检时不需要打开配电箱门，透过配电箱的观察窗就可以直接判断开关当前的工作状态，降低日常巡检的工作量。两侧的接线端都设置了清晰的标识，区分主电源进线、备用电源进线与负载出线端，现场接线时不会出现接错线的问题，即使是经验不足的施工人员，按照端子标识也能完成正确接线。
