带导流涵道的四叶螺旋桨结构设计

　　涵道螺旋桨的设计核心首先要匹配实际应用场景的流体效率要求，这类带外围环形导流罩的螺旋结构，常应用在小型水下推进器、低空涵道无人机、管道内流体增压等场景，相比开式螺旋桨，外围涵道可以约束叶尖涡流的耗散，在相同转速下能提升15%-20%的推进效率，同时环形外罩可以避免叶片直接触碰外部障碍物，提升设备运行的安全性，在人员密集区域使用的低空飞行器、水下作业ROV上，这种结构的安全优势尤为明显。

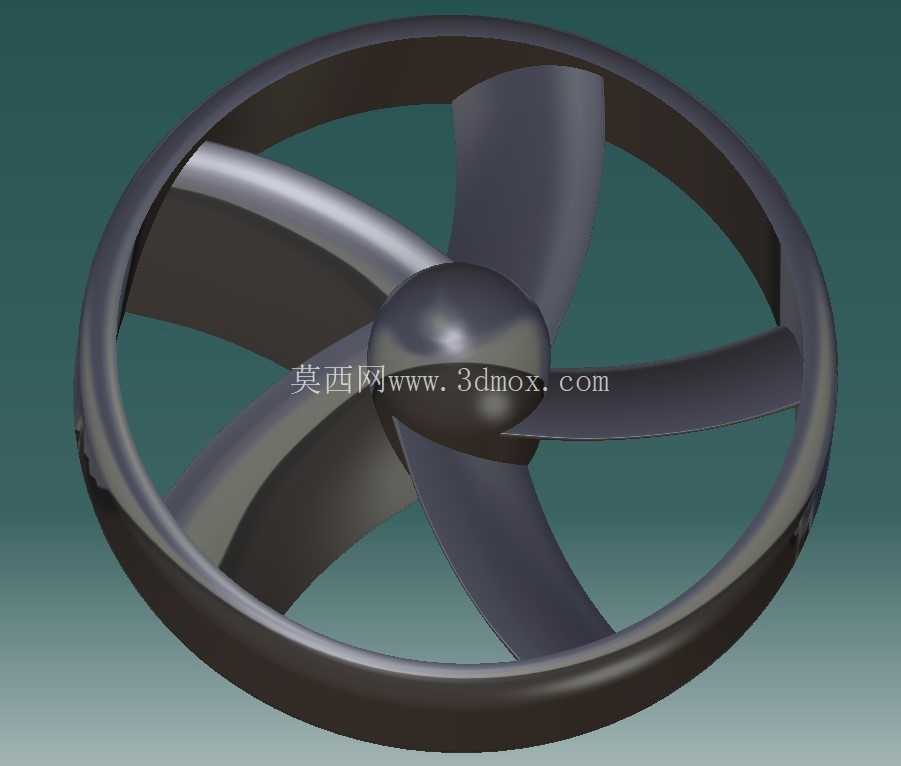

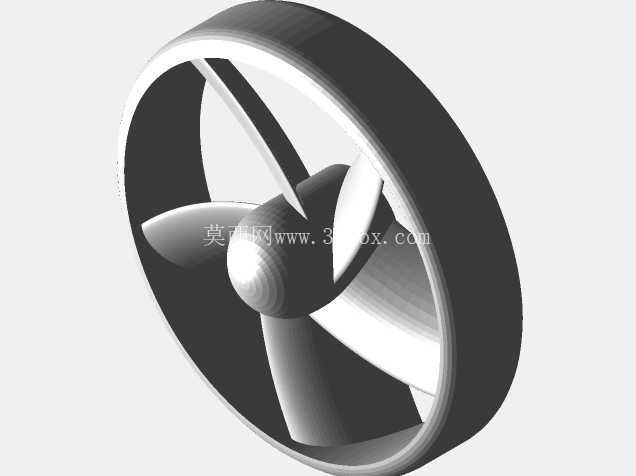

　　从结构设计逻辑来看，这款四叶螺旋采用中心整流帽加等距分布曲面叶片的布局，中心整流帽做了半球形流线处理，目的是减少流体进入叶片区域前的正面冲击阻力，避免中心位置形成紊流区干扰叶片入流角度。叶片的曲面是按照等环量设计原则做的扭曲处理，从叶根到叶尖的安装角逐步递减，匹配不同半径位置的线速度差异，保证整个叶片展向的做功能力均匀，不会出现叶根区域负载过大、叶尖区域做功不足的问题，同时叶片前缘做了小圆角钝化处理，降低流体在叶片前缘的分离概率，延缓失速工况的出现。外围的涵道内壁和叶尖之间预留了极小的装配间隙，这个间隙的控制是设计的关键，间隙过大会导致叶尖泄漏流增强，降低推进效率，间隙过小则会在装配或者运行出现形变时，出现叶尖刮蹭涵道内壁的问题，实际设计中会根据选用的材料形变率、运行转速下的叶片离心伸长量来确定间隙值，一般控制在叶片直径的千分之三到千分之五区间。

　　安装边界方面，中心轮毂位置预留了和动力输出轴配合的安装位，安装位的同轴度公差需要控制在0.02mm以内，避免高速旋转时出现动不平衡量，引发整体结构的振动。涵道的外圆可以根据实际安装需求设计固定耳位，和设备的主体机架做刚性连接，连接点需要做对称布局，保证安装后整体的质心落在旋转轴线上。叶片的厚度从叶根到叶尖逐步减薄，叶根位置厚度最大，承担旋转时的离心力和流体冲击载荷，叶尖位置厚度最小，降低叶尖位置的流体阻力，同时叶片和中心轮毂、叶片和外围涵道的连接位置都做了圆角过渡，减少应力集中，提升结构的疲劳强度，在长期交变载荷作用下不会出现连接位置开裂的问题。

　　实际选型应用时，需要根据目标推力需求匹配对应的转速和功率，这款四叶结构相比三叶结构，在相同直径下可以提供更大的推力，适合对安装尺寸有严格限制、推力需求较高的场景，运行时的噪音也比同直径开式螺旋桨更低，因为涵道可以屏蔽一部分叶片旋转产生的气动噪音，在对噪音控制有要求的室内作业设备、近距离操作的水下设备上适配性更好。设计过程中需要做流体仿真验证，校核不同进速下的叶片表面压力分布，避免出现局部低压区引发的空化或者气蚀问题，尤其是水下应用场景，要保证叶片表面最低压力高于对应温度下的水汽化压力，延长叶片的使用寿命。结构强度校核方面，需要计算最高转速下的叶片离心应力、流体冲击载荷下的弯曲应力，确保选用的材料强度满足安全系数要求，一般非金属材料选用玻纤增强尼龙时安全系数不低于4，金属材料选用铝合金时安全系数不低于2.5，保证极端工况下结构不会出现断裂失效。
