带双离心风机的工业重型风幕结构设计

　　在工业厂房、仓储物流通道、大型商超卸货口这类存在频繁人员、货物通行，又需要阻隔内外空气对流的场景中，普通民用风幕的风压、风量往往难以满足大跨度门洞的覆盖需求，这款搭载双离心风机的重型风幕，就是针对这类高负荷应用场景开发的空气阻隔设备。从实际使用逻辑来看，它的核心作用是通过高速向下喷射的扁平气流，在门洞位置形成一道无形的空气帘，一方面可以阻隔室外的粉尘、蚊虫、冷热气流侵入室内，减少空调或采暖系统的能耗损失，另一方面也不会影响人员、搬运车辆的正常通行，相比硬质快速门这类物理隔断设备，它没有开合等待时间，通行效率更高，也不存在门体碰撞损坏的维护问题。

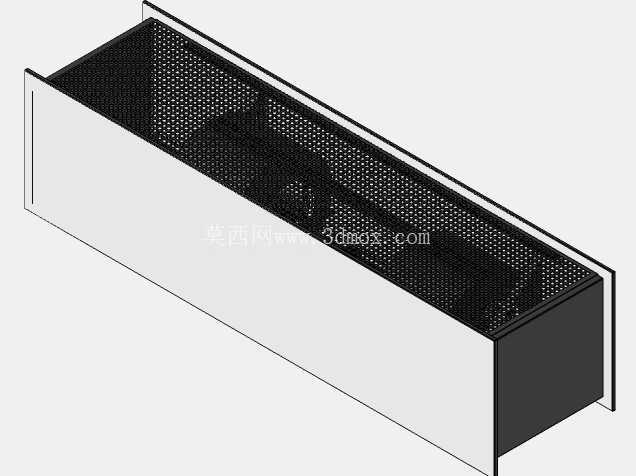

　　从结构设计思路上看，这款风幕采用双离心风机布局而非传统的单贯流风机结构，核心考量是离心风机能提供更高的出口风压，在门洞高度超过4米的工业场景下，气流依然可以有效送达地面，不会出现中段气流溃散、阻隔失效的问题。两个离心风机沿风幕长度方向对称布置，配合内部的均流风道设计，可以让整个出风口的风速保持均匀，避免两端风速低、中间风速高的问题，保证整段门洞的空气阻隔效果一致。机身外壳采用一体化钣金折弯结构，既可以保证整体结构强度，减少设备运行时的共振噪音，也能简化现场安装的固定工序，外壳表面做了喷塑处理，能适应工业场景下多粉尘、高湿度的使用环境，避免长期使用出现锈蚀掉漆的问题。

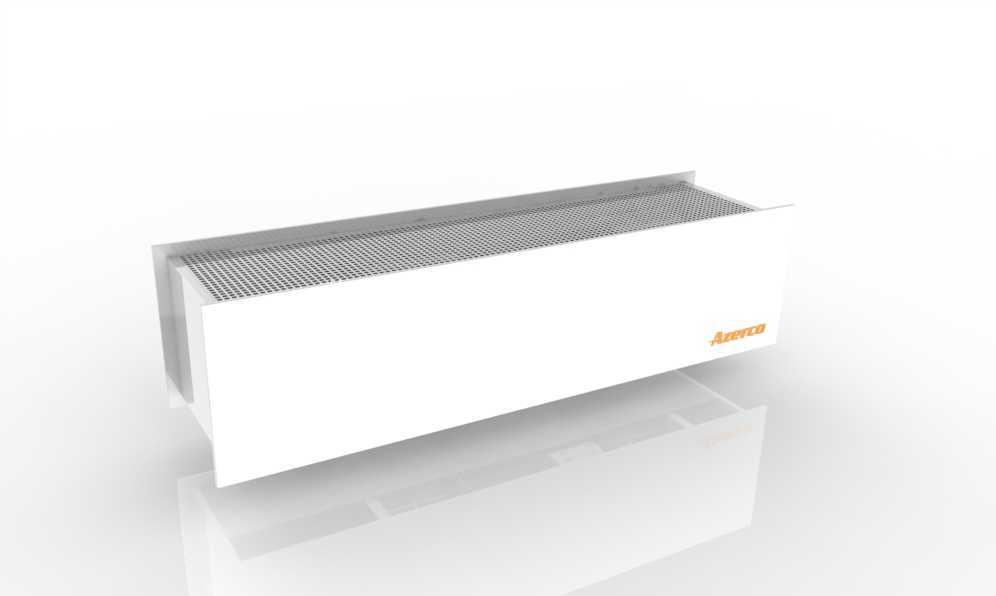

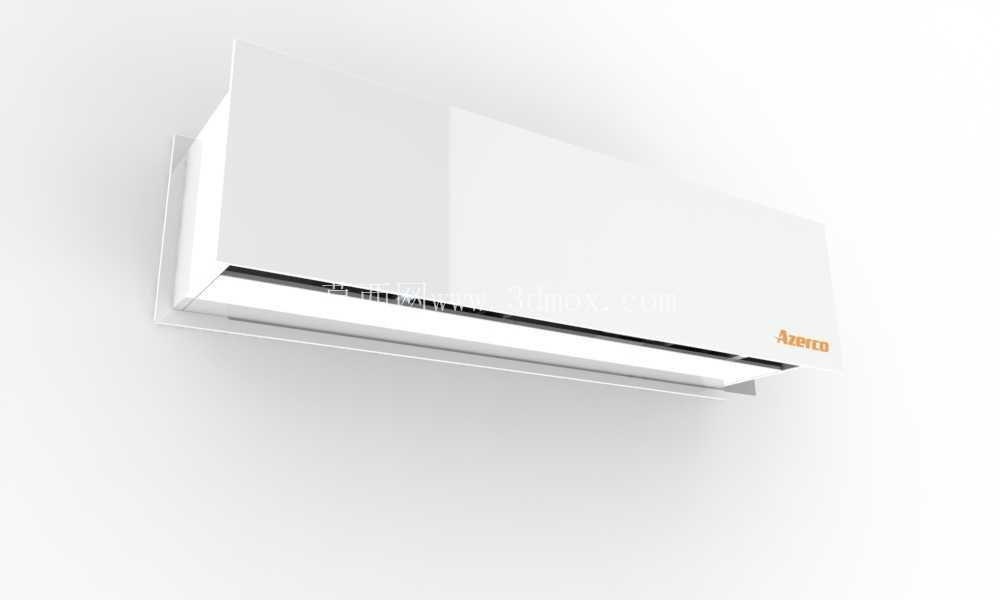

　　在安装边界的设计上，这款风幕的机身采用长方体窄边结构，顶部预留了通用的吊装挂点，可以直接适配工业厂房常用的膨胀螺栓吊装、槽钢支架吊装两种安装方式，不需要额外定制转接配件。机身的进出风侧都预留了检修空间，离心风机的电机接线端设置在机身侧面的可拆卸盖板内，后期维护更换电机、清理叶轮积尘的时候，不需要把整个设备从吊装位拆下来，只需要打开侧盖板就能完成操作，能大幅降低后期运维的工作量。出风口位置设置了可调角度的导风叶片，可以根据现场的实际安装高度、门洞的风压情况调整出风角度，比如冬季采暖场景下可以将出风角度稍微向室外侧倾斜，抵消室外冷风的向内渗透压力，夏季制冷场景下可以调整为垂直向下出风，保证冷量不会向外溢出。

　　从实际选型适配的角度来看，这种双离心风机结构的重型风幕，相比普通贯流风幕的出风射程提升了60%以上，在5米高度的门洞下依然能保持有效阻隔风速，适合用在大型生产车间的物料通道、冷链仓库的进出货口、地下车库的连通口这类场景。设计过程中特意将风机的减震结构做了集成处理，每个离心风机和机身壳体之间都加装了橡胶减震垫，避免风机运行的振动传递到建筑吊装结构上，减少低频共振噪音的传递。机身内部的风道采用渐扩式设计，从风机出口到出风口的截面逐渐变大，让气流在风道内充分减速稳压，减少出风口的湍流噪音，同时也能让出口气流更平稳，覆盖范围更宽。设备的供电接线端设置了独立的接线仓，和风机腔做了物理隔离，避免长期使用过程中粉尘、凝露进入接线位置引发电路故障，适配工业场景下380V的供电制式，不需要额外加装电压转换设备，现场布线可以直接对接工业供电回路。
