MIPI接口CS接口高清摄像模组结构设计

　　做嵌入式视觉项目选型的时候，这类MIPI接口的CS接口摄像模组是绕不开的核心成像部件，从工业检测工位的图像采集、智能门禁的人脸抓拍、自助终端的扫码识别到小型无人机的航拍载荷，都能看到同结构模组的应用场景。不同于USB接口的外接摄像设备，这类直插式MIPI模组不需要额外的转接电路，能直接和主流嵌入式主控的MIPI-CSI通道对接，信号传输延迟低，带宽占用小，很适合对实时性要求高的视觉采集场景。

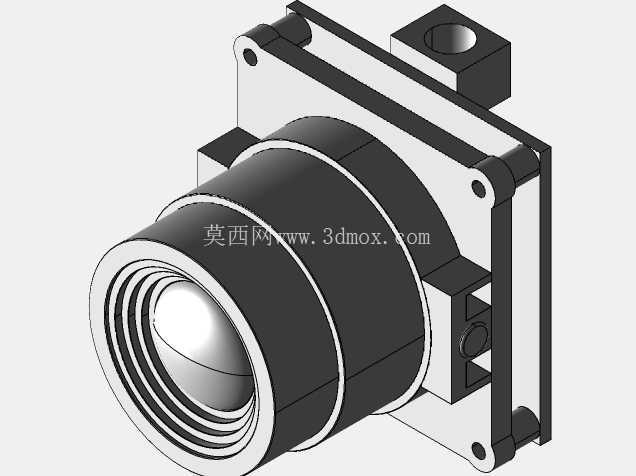

　　从结构设计上看，这款模组采用了板载镜头座加独立安装支架的分体式设计，镜头部分通过CS接口螺纹和底座连接，安装时可以根据实际对焦需求旋转调整镜头伸出量，调整到位后可以通过侧边的紧定螺钉锁死位置，避免设备运行过程中受振动影响出现对焦偏移。后方的方形支架是整个模组的安装基准，四个角预留的安装孔位做了沉台处理，用M2规格的螺丝就能直接固定在设备的安装面板上，不需要额外设计转接压板，能有效压缩设备内部的安装空间。镜头上方突出的方形凸台是预留的滤光片安装位，可以根据使用场景更换红外截止滤光片或者窄带滤光片，适配不同光源环境下的成像需求，比如工业检测场景搭配蓝光光源时，更换对应波段的窄带滤光片就能大幅降低环境杂光的干扰，提升成像对比度。

　　设计这类模组的三维结构时，首先要确认镜头的后焦距离和传感器靶面的匹配关系，CS接口的法兰后焦标准值是12.526mm，建模时要严格控制镜头安装面到传感器保护玻璃表面的距离公差，控制在±0.05mm以内才能保证镜头在标准调焦行程内可以清晰成像。其次要考虑安装支架的平面度，支架和PCB板接触的安装面平面度公差要控制在0.1mm以内，避免锁附螺丝时PCB板受挤压变形，导致传感器靶面倾斜，出现画面一侧清晰一侧模糊的问题。另外镜头外圈的调焦滚花结构建模时不能忽略，虽然是外观结构，但实际装配和后期维护时，操作人员需要靠滚花增加摩擦力来转动镜头调焦，滚花的齿距和深度要符合手动操作的人机工程要求，齿距0.5mm、深度0.2mm的直纹滚花就能兼顾操作手感和加工难度。

　　从安装边界来看，这款模组的整体外形是近似方形的结构，镜头部分向前突出，安装时要注意镜头前端到设备面板的距离，如果面板上需要开透光孔，开孔直径要比镜头最大外径大1mm以上，避免装配时镜头和面板刮蹭，同时要预留至少5mm的镜头前方操作空间，方便后期维护时调整对焦。模组后方的PCB板部分要和主控板之间预留至少2mm的间隙，避免板上的元器件互相干涉，FPC排线的出线方向在建模时就要提前确认，顺着支架侧边的走线槽布置，避免排线被支架和设备外壳挤压导致线路损坏。

　　实际项目应用中，这类模组的结构可靠性很关键，尤其是在有振动的工业场景或者移动设备上，除了镜头的紧定螺钉，支架和PCB之间最好增加缓冲泡棉，一方面可以吸收振动能量，避免传感器受冲击损坏，另一方面可以阻挡后方的光线从支架缝隙漏到传感器表面，避免画面出现眩光或者雾状杂光。镜头和镜头座的螺纹配合要选择合适的松紧度，太松容易受振动跑焦，太紧则调焦时阻力太大，不方便操作，建模时螺纹的配合公差选H7/g6就能满足使用需求。另外，模组的整体重量控制也很重要，这款模组因为采用了塑料支架加铝合金镜头座的组合，整体重量很轻，安装在小型设备的悬臂结构上也不会出现下垂变形的问题，适合对重量敏感的便携式视觉设备使用。
