适配苹果5代手机的太阳能充电保护壳结构

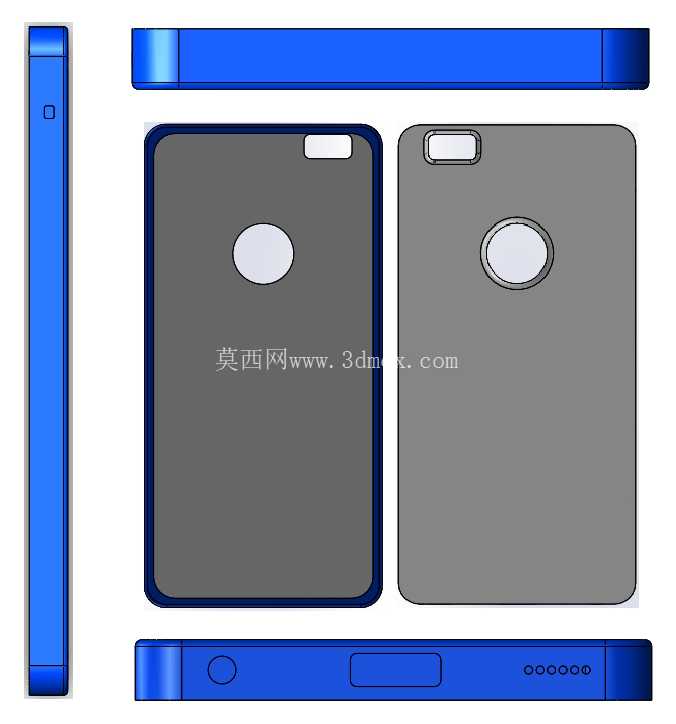

　　做消费数码周边结构设计的工程师大多接触过手机保护类配件的开发，这类产品看似结构简单，实则对安装公差、功能集成度、手持握持感的平衡要求极高，这款适配苹果5代机型的带太阳能充电功能的保护壳，就是典型的功能集成型保护配件设计。从实际应用场景来看，这类产品主要面向户外出行、短途差旅时无法稳定获取市电充电的用户，在日常通勤场景下也可作为应急补电的备用方案，不需要额外携带笨重的移动电源，保护壳与手机本体结合为一体，随身携带的负担远低于独立的充电设备。从功能特性上看，这款保护壳在常规防摔、防刮的保护功能基础上，集成了单晶硅太阳能光伏板模块，可在户外光照条件下将光能转化为电能，为手机内置电池补充电量，壳体背部预留的圆形开孔完全对齐手机后置摄像头与补光灯位置，不会对拍摄功能造成遮挡，顶部开槽适配手机原有的电源按键与耳机接口，底部预留的开口完全对齐手机尾插与扬声器出声孔，不需要拆卸保护壳即可完成有线充电、耳机连接等常规操作。

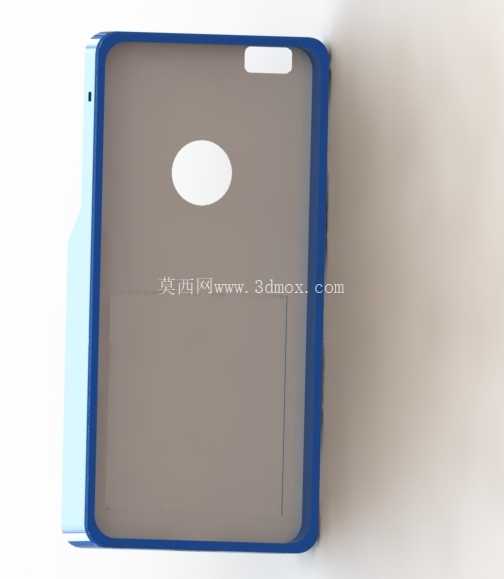

　　设计思路上，首先要处理的是安装边界的匹配问题，苹果5代机型的机身厚度、侧边弧度、按键位置都是固定的，保护壳的内轮廓尺寸需要严格贴合机身外轮廓，单边预留0.1mm的装配公差，既保证手机可以顺利装入壳内，又不会出现晃动松脱的问题；壳体采用双色结构设计，侧边与背部边框部分选用韧性较好的工程塑料，在手机跌落时可以通过自身形变吸收冲击能量，背部太阳能板覆盖区域采用高透光的硬质面板，既可以保护脆弱的光伏电芯不受刮擦损伤，又能尽可能降低光线穿透过程中的能量损耗。

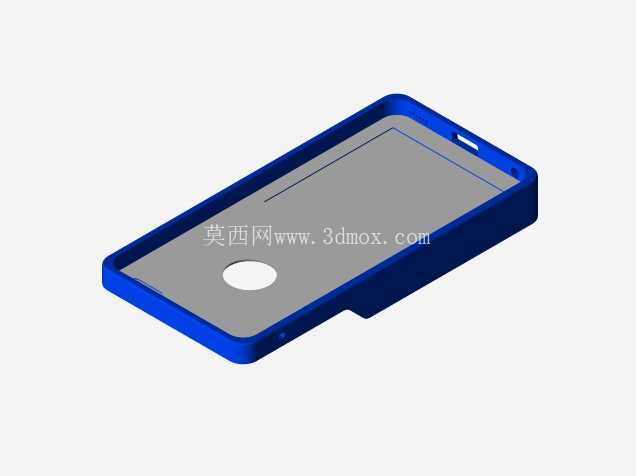

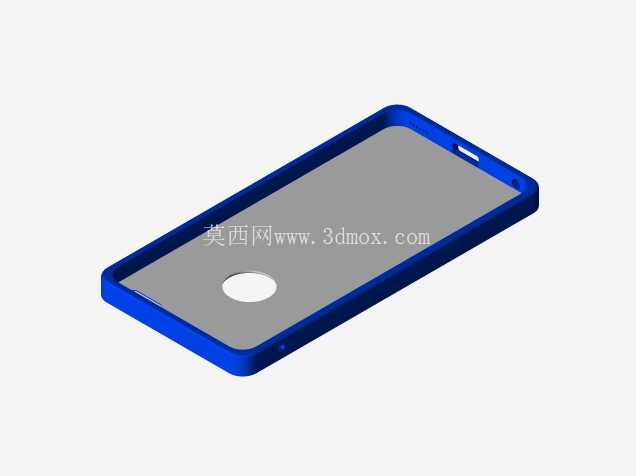

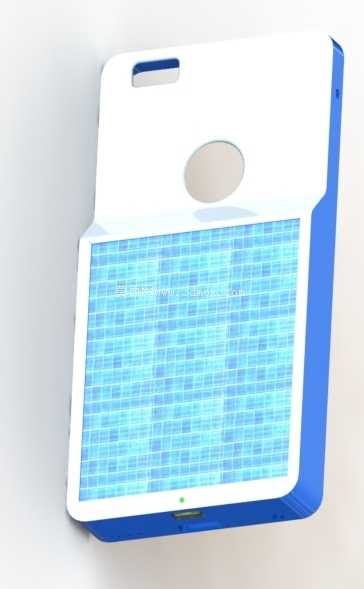

　　外形尺寸方面，在完全包裹手机的基础上，壳体整体厚度控制在3mm以内，不会因为集成了充电模块就让整机显得过于臃肿，侧边做了15度的弧度收边处理，贴合人手握持时的掌心曲线，长时间握持也不会出现硌手的问题；太阳能板的铺设面积占据了背部近三分之二的区域，在保证光电转换效率的同时，避开了摄像头、品牌标识这些需要预留开孔的位置，不会破坏壳体外观的整体性。结构细节上，壳体内部预留了光伏模块的走线槽与小型储能电路板的安装位，所有电子元件都被完全包裹在壳体夹层内部，不会出现元件外露刮伤手机机身的问题，壳体与手机接触的内表面贴有一层薄的柔性绒垫，避免日常拆装过程中硬质塑料刮花手机的金属中框与玻璃后盖。在实际建模过程中，需要反复核对各个接口的对齐精度，尤其是尾插开口的位置，如果偏移量超过0.2mm，就会出现充电插头无法完全插入的问题，摄像头开孔的同轴度也要控制在0.1mm以内，避免拍摄时出现暗角；侧边按键位置做了一体化的凸起按键设计，不需要在壳体上额外开槽，既提升了壳体的整体结构强度，又能保证按键的按压手感与裸机状态保持一致，不会出现按键卡顿、按压力度过大的问题。

　　这类集成功能的手机保护壳设计，核心难点在于平衡功能模块的体积与产品整体的便携性，不能为了提升充电容量就一味增加壳体厚度，也不能为了追求轻薄就压缩光伏板面积导致充电效率过低，需要在两者之间找到符合用户实际使用需求的平衡点；同时还要考虑不同使用环境下的可靠性，比如高温暴晒环境下壳体材料不会出现变形翘曲，低温环境下材料不会变脆开裂，日常使用中的汗液、少量溅水不会渗入壳体内部损坏电路模块。从结构强度的角度出发，四个边角位置做了加厚的缓冲结构，模拟跌落测试中，边角是最容易先接触地面的位置，加厚的缓冲筋可以将冲击力分散到更大的区域，降低传递到手机机身的冲击能量，避免手机屏幕、中框在跌落时出现损坏。背部的太阳能板表面做了防眩光的微结构处理，在强光下不会出现明显的反光问题，同时表面硬度达到3H以上，日常放置时与钥匙、硬币等硬物接触也不会留下明显的划痕，长期使用也能保持外观的整洁。
