半剖透明红色滑轮结构三维设计作品

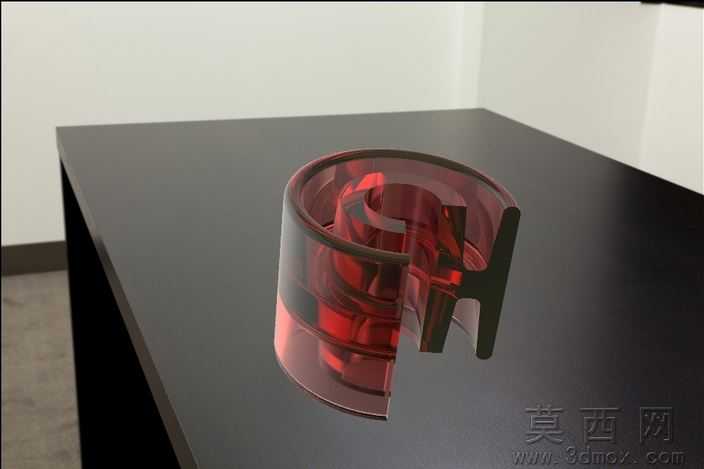

本作品为滑轮结构的三维设计成果，采用半剖展示形式直观呈现内部构造，建模阶段依托主流三维设计软件完成全参数化特征搭建，首先通过草图绘制确定滑轮的外轮廓基准尺寸，以旋转特征生成主体筒形基座与轮槽的基础实体，针对内部的螺旋导向、卡位凸台等细节结构，采用拉伸切除、扫描成型等特征命令逐步完成精细化构建，确保各结构之间的装配间隙与配合公差符合五金传动件的常规设计标准。材质设置阶段，为清晰展现内部结构层次，主体外壳赋予高透红色亚克力材质，调整材质的折射系数、透明度与粗糙度参数，模拟半透明硬质塑料的通透质感，内部的承重筋位、卡位结构则赋予同色系不透明深红硬质工程塑料材质，通过材质的明暗与通透度差异，让内外结构的边界清晰可辨，同时为场景添加哑光黑色桌面承载基底，调整环境光的漫反射强度与阴影柔和度，避免强光反射遮挡结构细节。渲染阶段采用物理渲染器，设置三点布光方案，主光源从侧上方45度角投射，突出半剖截面的结构轮廓，辅光源补充暗部光照避免内部结构死黑，背光源勾勒模型边缘轮廓提升整体立体感，最终渲染效果既保留了工业设计的严谨结构表达，又通过半剖形式降低了内部构造的理解门槛。设计思路上，摒弃传统滑轮全实体展示的常规思路，采用半剖可视化处理，重点呈现滑轮内部的导向槽、限位卡扣、加强筋等易被忽略的功能性结构，既满足五金配件的结构展示需求，也可作为机械基础件教学的直观演示模型，所有结构特征均保留可编辑参数，可根据实际使用场景调整轮槽宽度、整体直径、安装卡位尺寸等参数，适配不同的传动导向使用场景。
