VEC50010KW无刷直流电机控制器结构

　　在新能源轻型车、场地作业电动车、低速电动特种装备的动力系统搭建中，电机控制器是衔接动力电池与驱动电机的核心功率部件，这款10KW级无刷直流电机控制器的三维结构，完全围绕车载工况的实际使用需求完成设计落地。从实际装车场景来看，这类控制器常被布置在车辆座椅下方、车架侧舱或者后备舱的预留安装位，需要兼顾散热效率、防水防尘能力、接线操作便利性以及抗振动性能，因此整体结构没有采用冗余的异形造型，而是选择规整的长方体基座作为主体，外壳采用拉伸铝型材配合端盖封边的结构，铝壳本身直接作为散热基体，不需要额外加装外置散热风扇，就能满足10KW持续功率输出下的热交换需求，避免了风扇进灰、防水失效的常见问题，适配户外作业车辆的复杂使用环境。

　　从功能特性来看，这款控制器支持48V、72V、96V三个常用动力电池电压平台，直流母线侧持续电流覆盖30A到200A区间，可适配额定功率1KW到10KW的无刷直流电机，控制逻辑采用FOC磁场定向控制方案，静态工作电流控制在20mA到40mA区间，能有效降低车辆静置状态下的电池亏电风险。驱动逻辑支持直接扭矩控制模式，可匹配整车VCU的扭矩请求信号，实现平顺的动力输出，避免起步窜动、动力衔接突兀的问题，适配乘用电动车、场地作业车的驾驶平顺性要求。

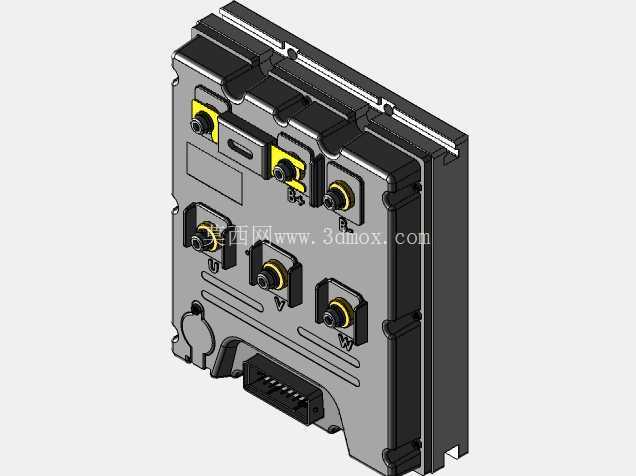

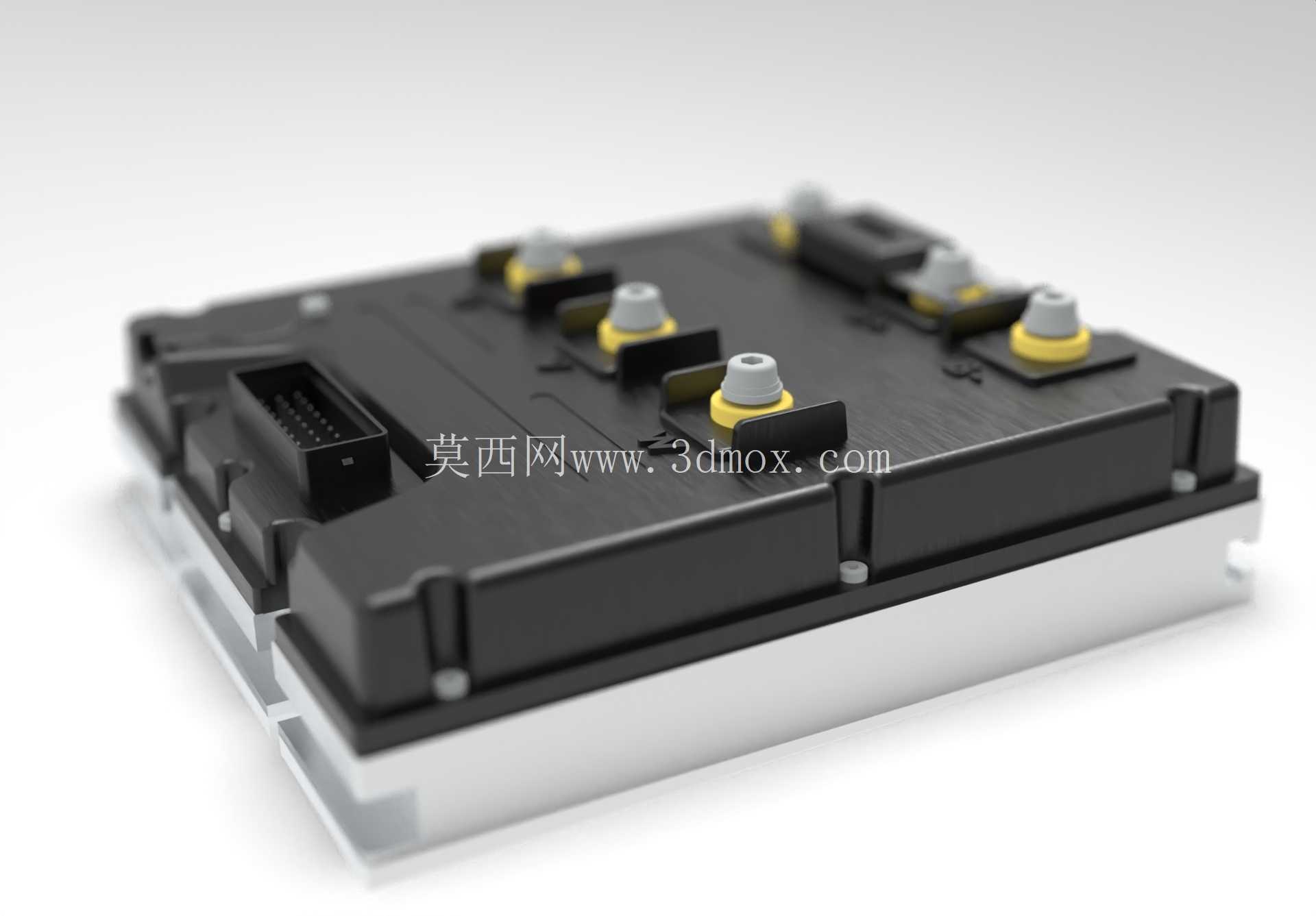

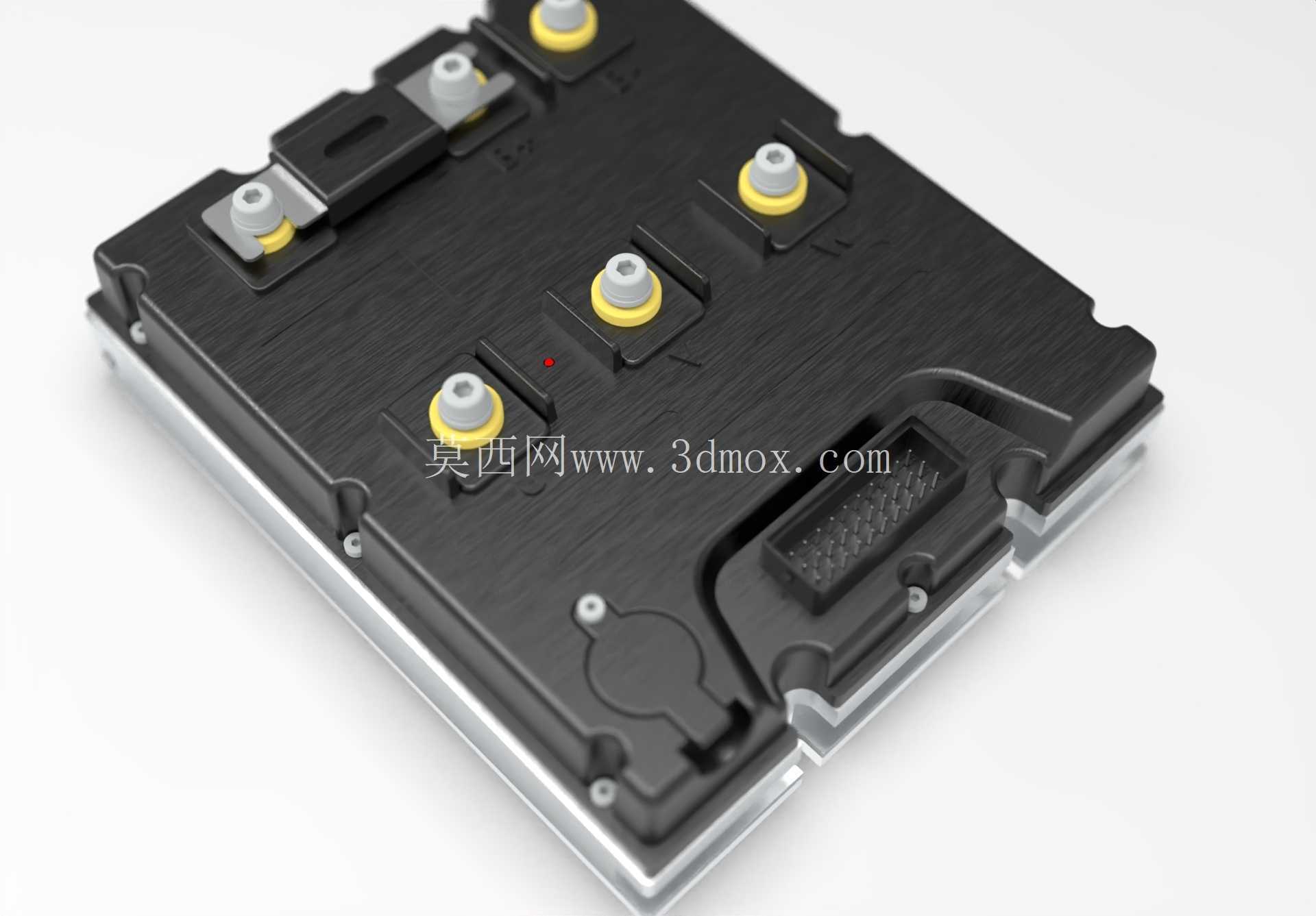

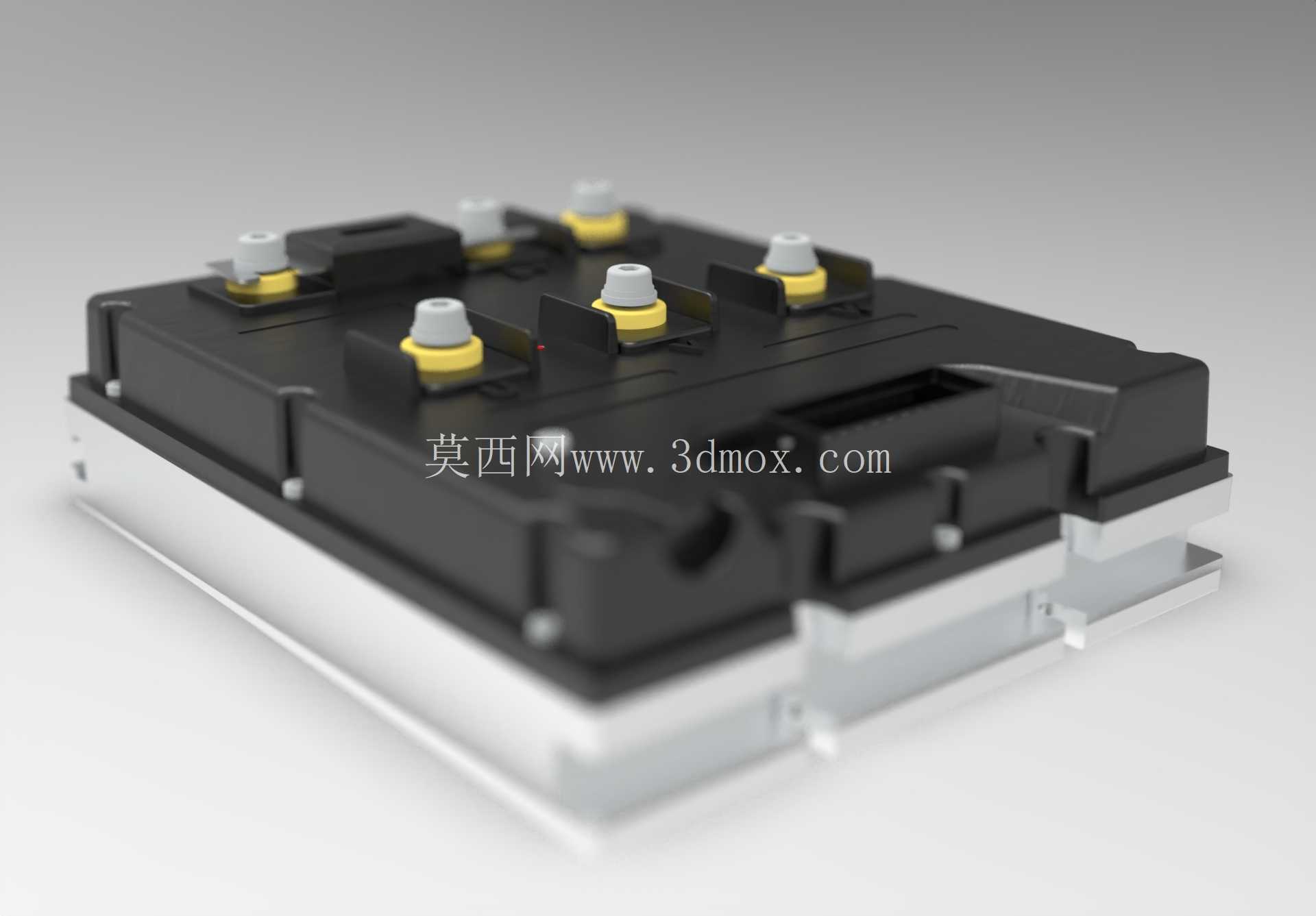

　　结构设计层面，功率接线端子全部布置在控制器顶面，采用带绝缘护套的铜柱接线结构，每个接线柱都配有黄色绝缘密封垫与锁紧螺母，主回路正负极、三相电机输出端子分区排布，接线时不需要翻转控制器就能完成所有主回路接线操作，降低整车装配环节的操作难度。信号接插件采用卧式防水连接器布置在控制器端面，连接器带有锁止结构，可避免车辆行驶振动导致的接插件松脱，同时接插件的安装高度低于外壳顶面，不会额外增加控制器的整体安装高度。外壳表面做了硬质阳极氧化处理，既提升了外壳的绝缘性能，也增强了表面耐磨能力，避免装配、维修过程中刮擦破坏外壳防护层。控制器内部的功率板、驱动板采用层叠布置结构，功率器件直接通过导热绝缘垫贴合在铝壳内壁，缩短热传导路径，降低热阻，保证大电流输出时功率器件的结温处于安全区间。

　　安装边界方面，这款控制器的主体外形尺寸为长190mm、宽180mm、高50mm，整体重量控制在2.5kg，安装孔位布置在外壳底部的法兰边上，孔位间距匹配常规车载电控部件的安装标准，不需要额外设计转接支架就能直接固定在整车的安装基座上。外壳的边角都做了圆角过渡处理，避免装配过程中划伤线束或者操作人员，顶面的端子区域预留了足够的接线操作空间，即使采用大平方的动力线束，也能顺利完成端子压接与螺母锁紧操作。考虑到车载工况的振动要求，内部电路板与外壳之间都设置了减震缓冲垫，接插件与外壳的结合处都打胶密封，整体防护等级可满足户外淋雨、扬尘环境下的使用要求，不需要额外加装防护外罩就能直接装车使用。

　　在三维建模过程中，所有结构细节都按照实际加工工艺做了还原，铝壳的拔模角度、端盖的螺丝孔位、接线柱的配合公差、接插件的插拔空间都做了干涉检查，确保模型可直接用于整车布置的干涉校验、安装支架的结构设计，也能作为同功率等级控制器开发的结构参考。对于做整车动力系统匹配的工程师来说，这个模型可以直接导入整车装配环境，核对控制器与周边部件的间隙，提前排查接线空间不足、安装孔位不匹配的问题，减少样车试制阶段的结构修改工作量。
