多输出核心立式发电机结构设计方案

　　这款立式多核心发电机的结构设计，主要面向分布式小型供电、移动作业装备配套、应急备用电源这类对供电灵活性有要求的场景，区别于传统单输出绕组的发电机，它采用三组独立输出核心的布局，能同时匹配不同电压等级的负载接入需求，省去了外接多组调压模块的冗余配置，在小型工程作业、户外临时供电、特种改装车辆配套这类场景里，能减少供电系统的外围接线复杂度，降低多设备并行供电时的线路故障概率。

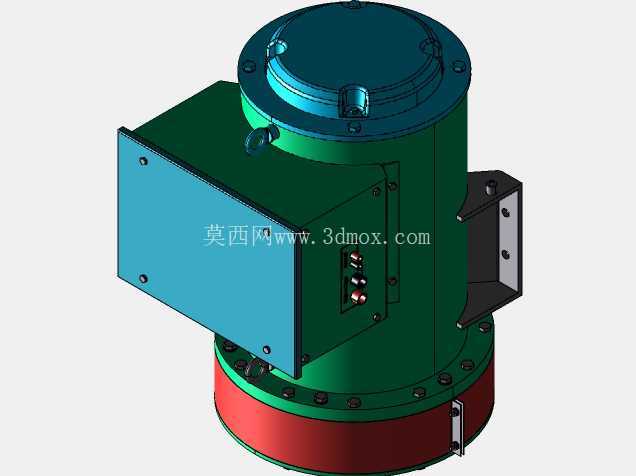

　　从结构布局来看，主体采用立式圆柱承压壳体设计，底部设置带螺栓孔的环形安装法兰，法兰端面预留均匀分布的紧固孔位，安装时可直接通过螺栓固定在配套的动力输出机架上，底部法兰与壳体之间设置密封垫层，能满足户外工况下的防尘防泼溅要求；壳体下部的红色段为核心绕组的散热基座，壳体内部预留了绕组固定的定位卡槽与走线通道，三组输出核心沿壳体中心轴线分层排布，两个小功率核心对称布置在壳体上部腔体，单个核心额定输出功率1kW，两者组合可输出2kW功率，适配小功率照明、控制回路这类低压负载，大功率核心布置在壳体下部腔体，额定输出功率6kW，可直接对接动力类负载，三组核心同时满负荷运行时总输出功率可达8kW，实际输出功率会随输入动力端的转速、扭矩波动动态匹配，不会因为局部负载波动影响其他回路的供电稳定性。

　　侧面突出的方形接线舱采用独立密封结构，舱门通过侧边螺栓紧固，舱体内部预留了接线端子排的安装位与线缆固定卡扣，外部线缆可通过舱体下部的防水格兰头接入，避免线缆拉扯导致的接线端子松脱；接线舱对面设置L型安装支架，支架上预留长条形调节孔位，可在安装时调整设备与动力端的对接同轴度，抵消安装面的加工误差，降低运行时的振动传导。顶部的端盖采用快拆式吊环设计，吊环可直接用于设备吊装转运，端盖与壳体之间采用止口定位加螺栓紧固的结构，日常维护时拆开端盖即可直接检查上部两个小功率核心的绕组状态，不需要完全拆解整个壳体，能大幅缩短现场维护的耗时。

　　设计过程中特意将接线舱与安装支架分置壳体两侧，平衡了立式壳体的周向重量分布，减少设备高速运行时的偏心振动，壳体外壁预留了足够的散热筋布置空间，即使在满负荷连续运行状态下，也能通过壳体自然散热将绕组温度控制在绝缘等级允许的范围内，不需要额外加装强制散热风扇，进一步简化了设备的整体结构，降低了后期运维的易损件更换成本。从安装边界来看，整体径向尺寸控制在适配常规小型动力输出舱的安装范围内，接线舱突出壳体的距离经过严格核算，不会和周边的管线、机架结构产生干涉，底部法兰的安装孔位采用通用的跨距设计，可直接适配多数现有小型动力机架的安装接口，不需要额外制作过渡转接板，能直接替换同功率等级的传统单输出发电机，降低设备升级改造成本。
